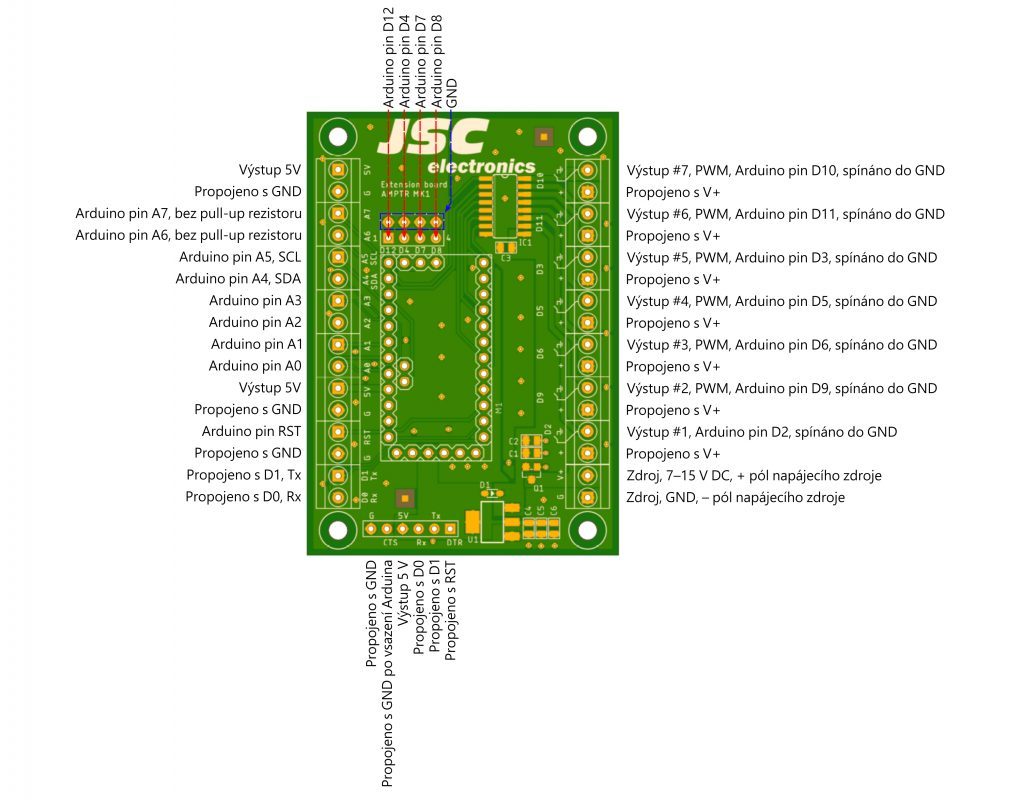

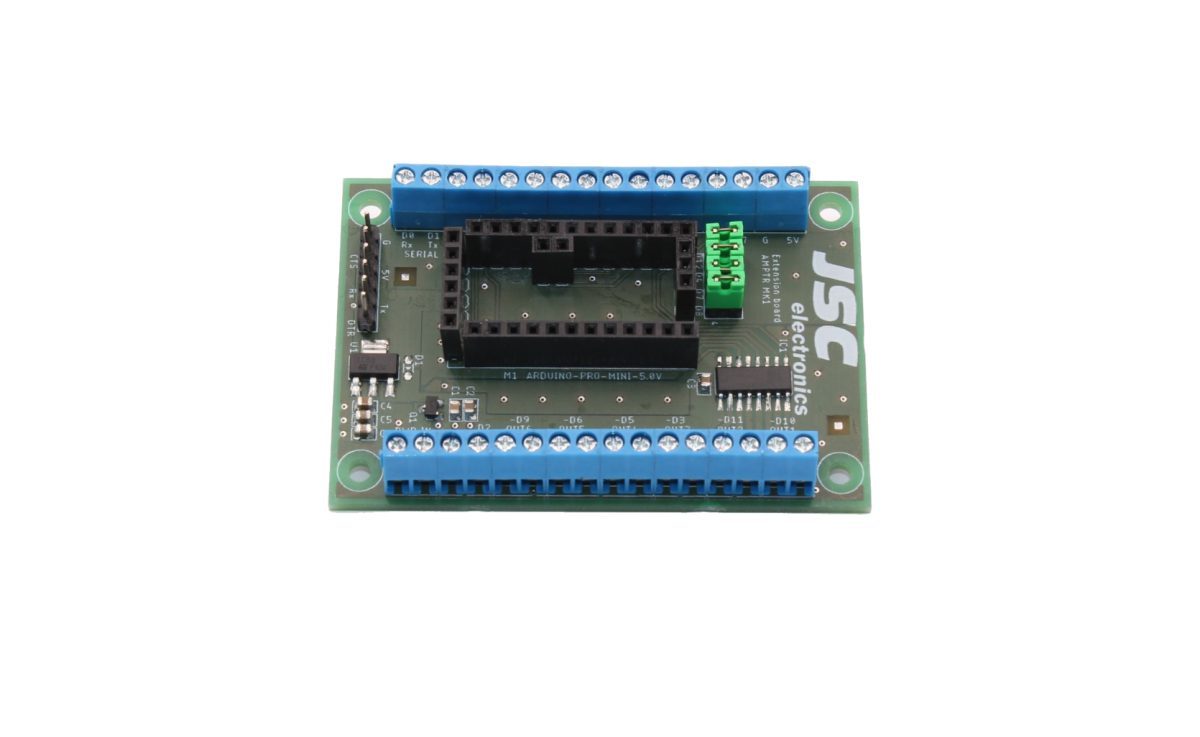

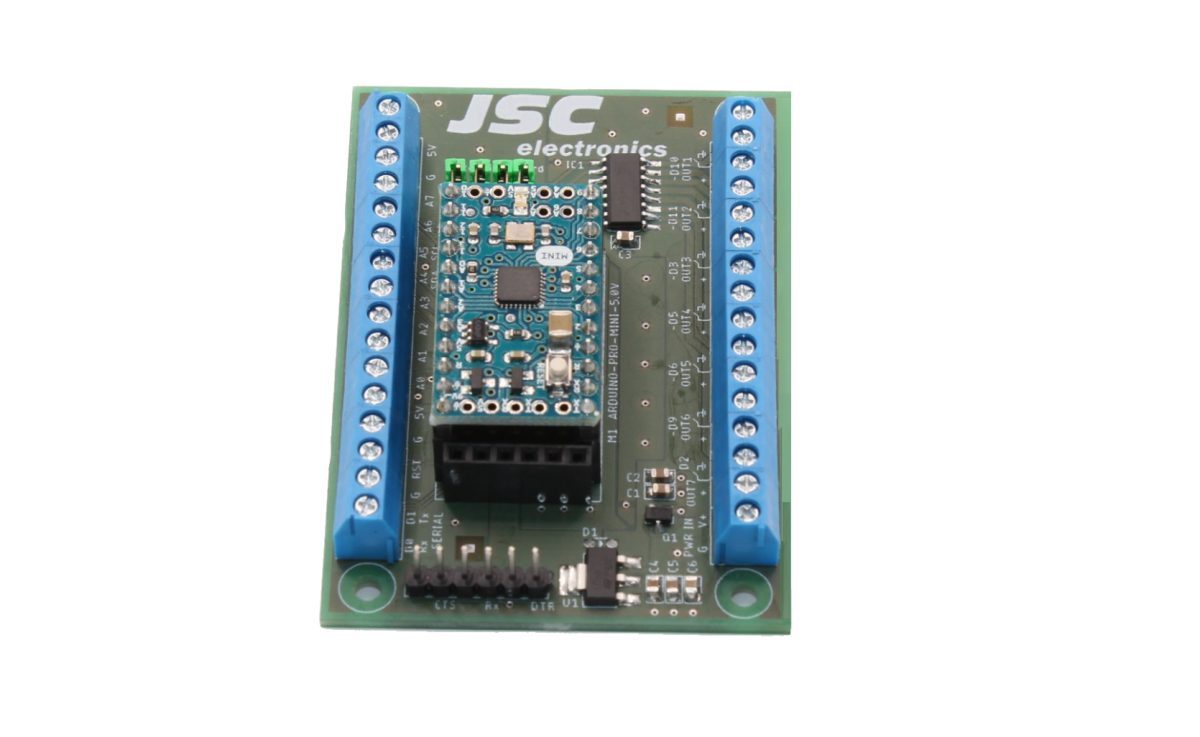

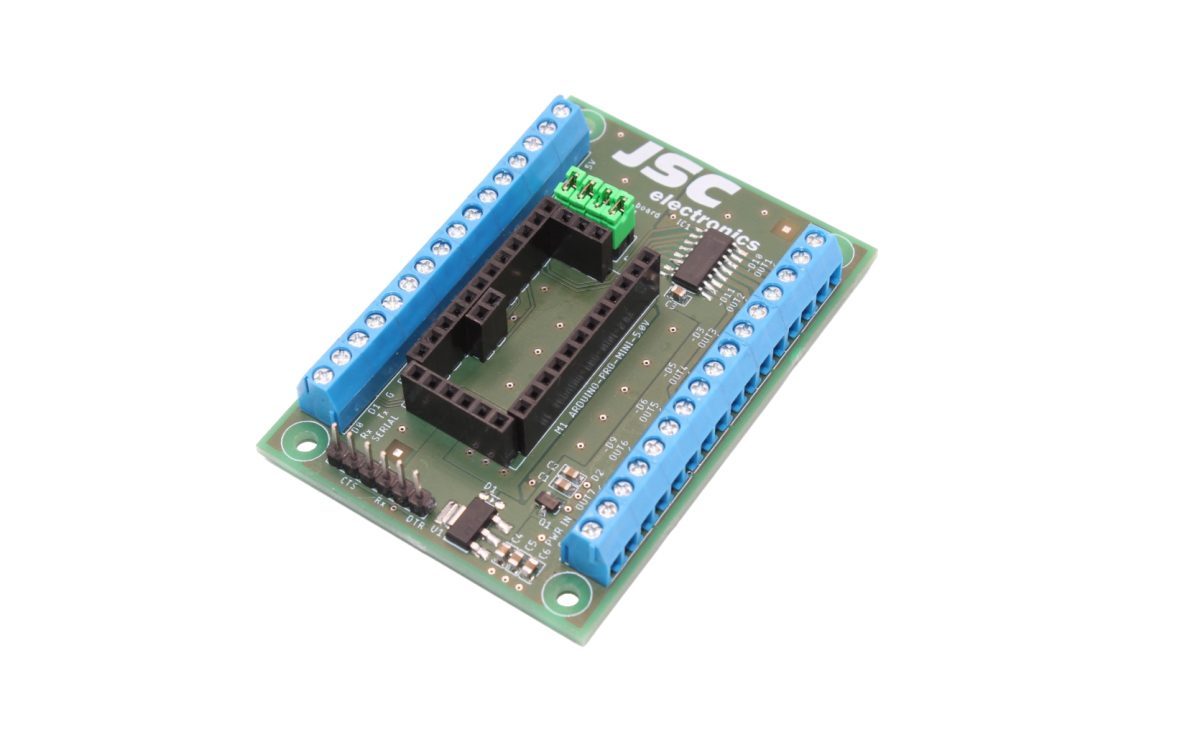

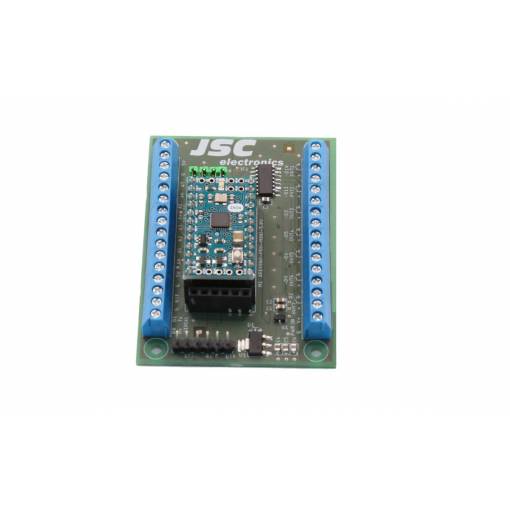

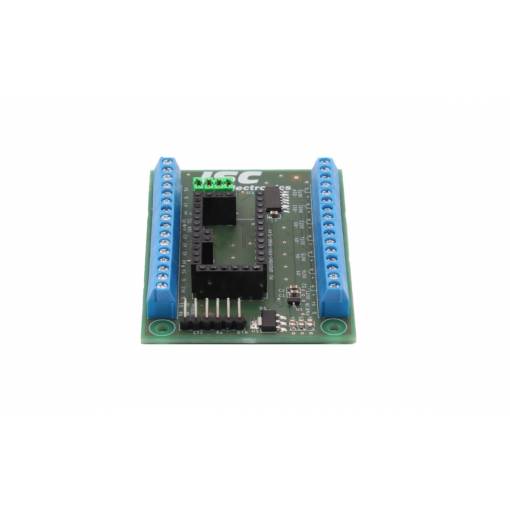

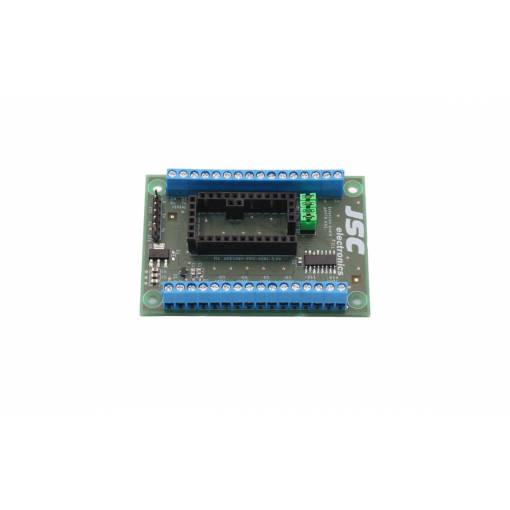

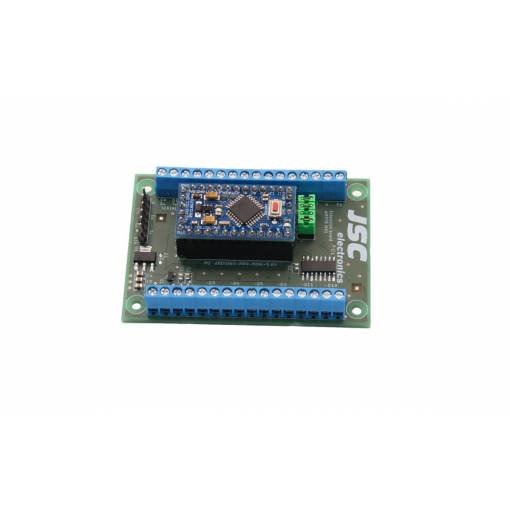

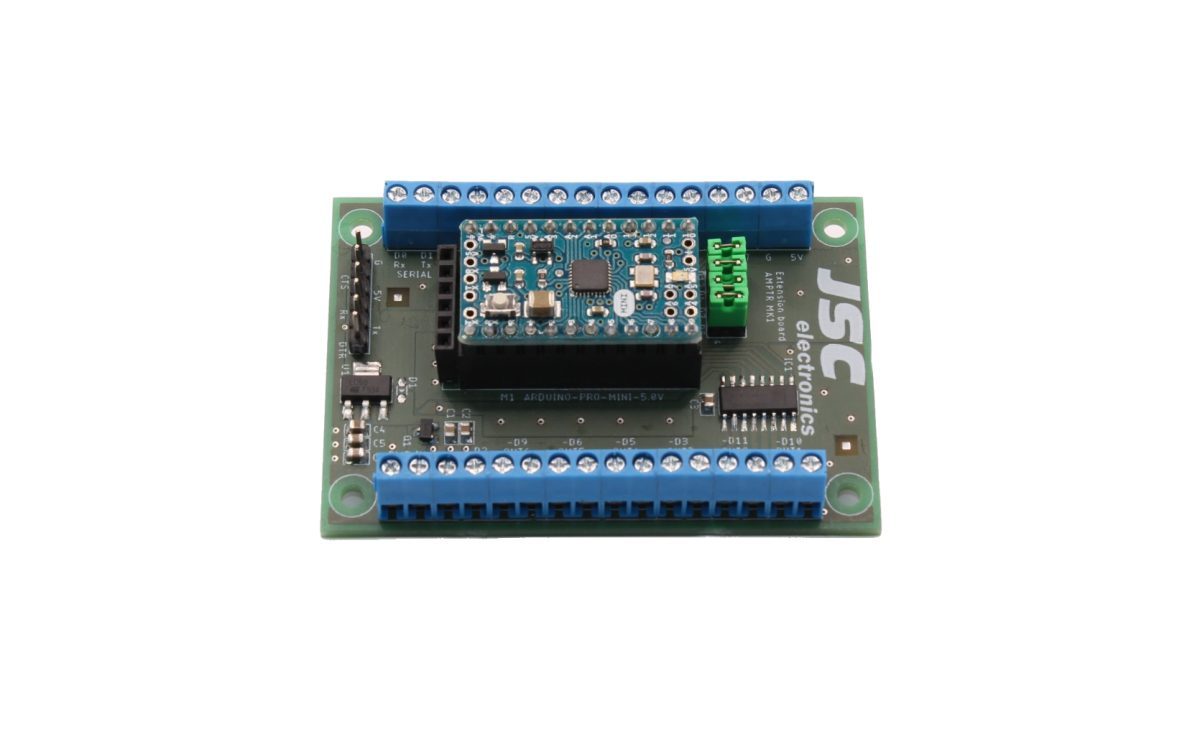

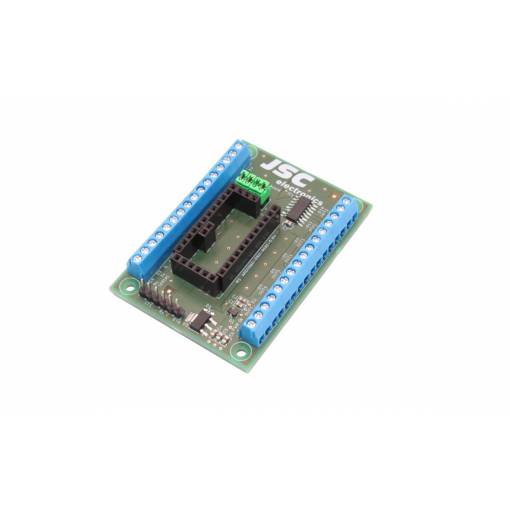

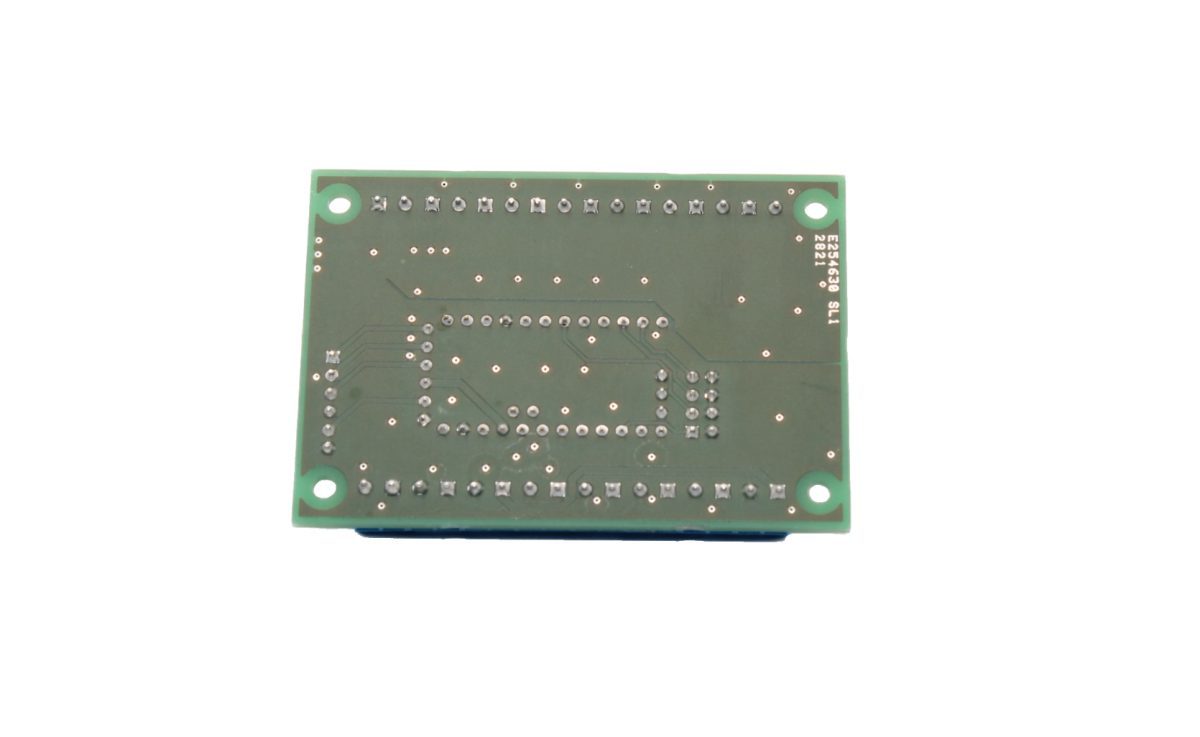

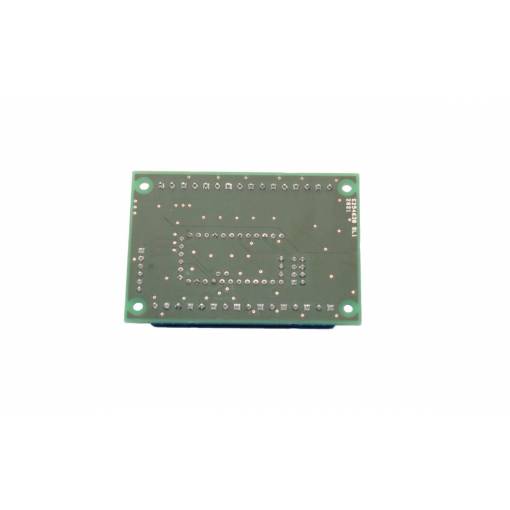

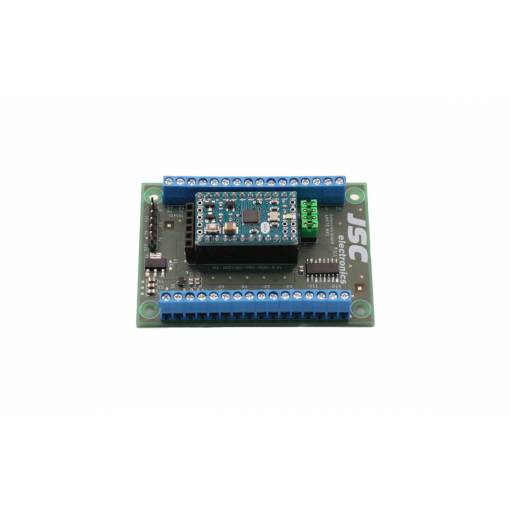

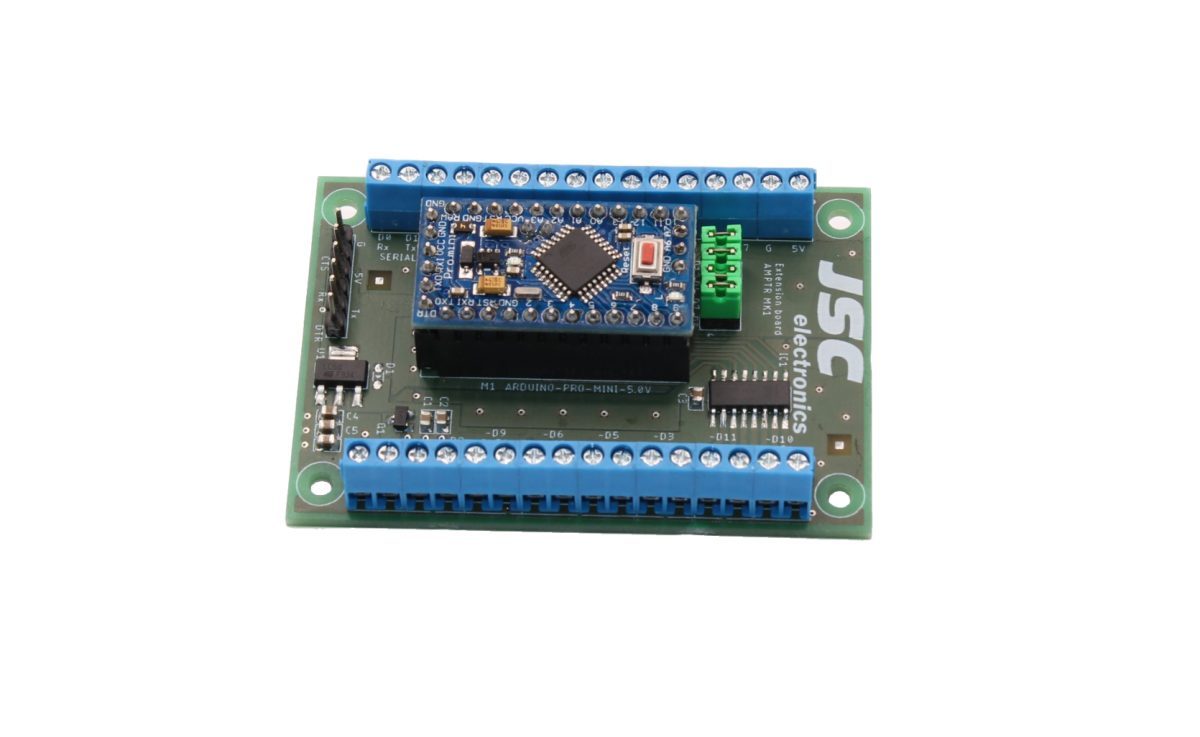

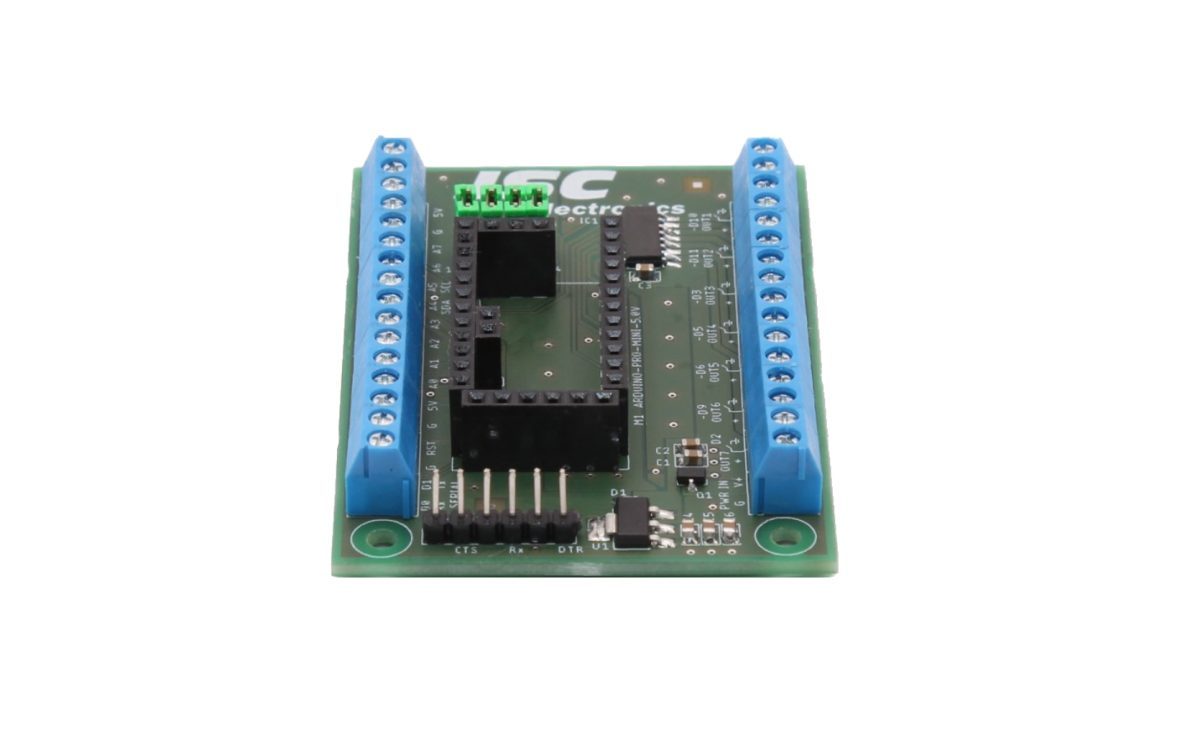

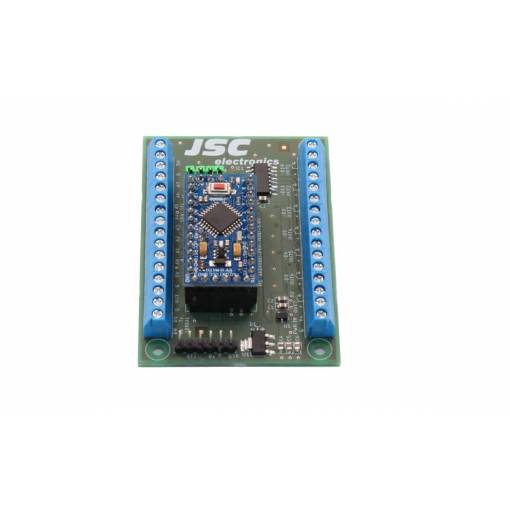

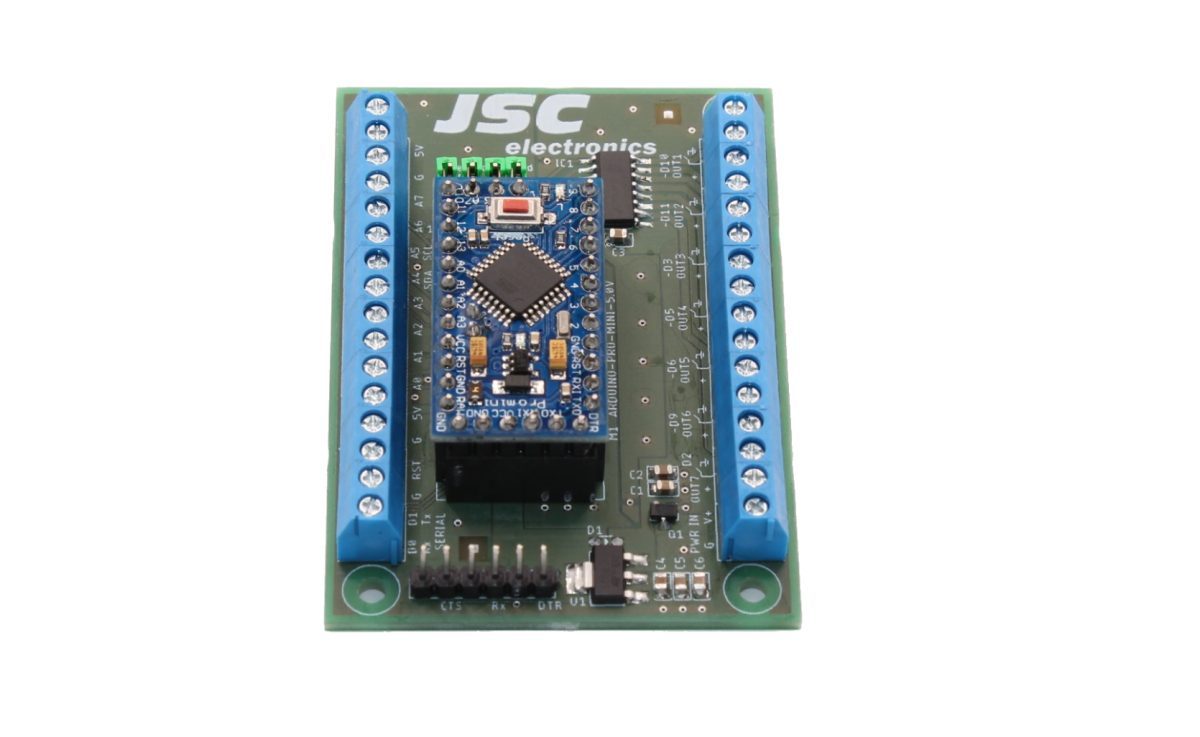

Shield je určený pre klon Arduino Mini Pro 5V. Umožňuje napájať Arduino zo zdroja 7 - 15V DC a obsahuje výkonové výstupy (typ NPN, spínaná zem), ktoré umožňujú spínať záťaž až 500 mA na jeden kanál (celkom 7 kanálov).
Je čiastočne kompatibilný aj s originálnym vývojovým kitom Arduino Mini, ktoré má inú konfiguráciu pinov.
Špecifikácia:
- Napájanie: 7 - 15 V DC
- Počet vstupno-výstupných pinov:14
- Počet výkonových výstupov: 7 (z toho 6 PWM)
- Max. spínané napätie výkonového výstupu: 15V DC
- Max. spínaný prúd výkonového výstupu: 500 mA
- Max. výstupný prúd 5V výstupu: 500 mA
- Rozmer DPS: 50 x 71 mm
- Priemer montážnych otvorov: 3 mm
- Rozstup montážnych otvorov: kratší: 40 mm, dlhší: 63 mm

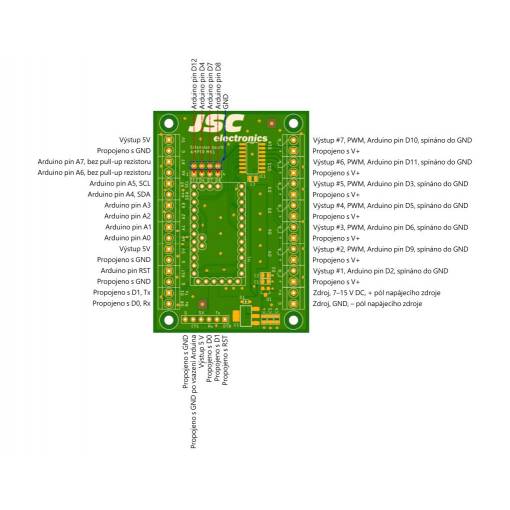

Upozornenie: Ak sú na shielde nasadené prepojky (jumpery) na pinoch D4, D7, D8 alebo D12, nesmú byť tieto piny nakonfigurované ako výstupy (došlo by ku skratu). Z výroby sú piny konfigurované ako vstupy a pred programovaním odporúčame prepojky odpojiť.
Balíček obsahuje jeden JSC Tranzistorový Shield pre klon Arduino Mini 5V.
