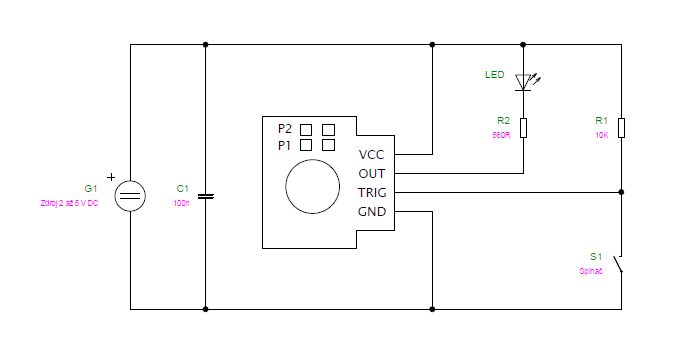

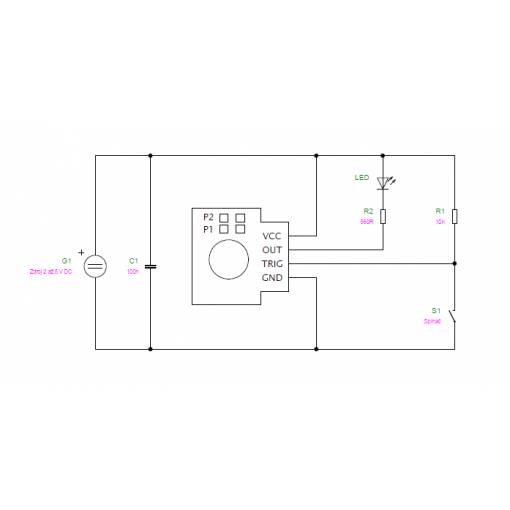

Multifunkčný miniatúrny časovač oneskorenia s nastaviteľným časom 2s-1000h pomocou externého rezistora. Štart časovania sa vykonáva privedením nulového potenciálu na plôšku TRIGGER.
Na výstup je možné zapojiť prvok so spotrebou do 30mA (napríklad LED).
V prípade relé je potrebné výstup pripojiť na tranzistor. Spájkovacie plôšky P1 a P2 umožňujú predĺžiť dobu časovania 8x (P1) alebo 64x (P2).
V prípade prepojenia oboch plôšok je doba znásobená 512x. Doba časovania je závislá aj na napájacom napätí, preto sa nehodí pre presné časovanie.
Špecifikácia:
- Napájanie: 2-5V DC
- Spotreba: 1цA
- Spínaný výstupný prúd proti GND: 30mA
- Spínavý výstupný prúd proti VCC: 5mA
- Časový rozsah: 2s-1000h (x8/x64/x512)
- Nastavenie: externým resistorom (podľa tabuľky nižšie)

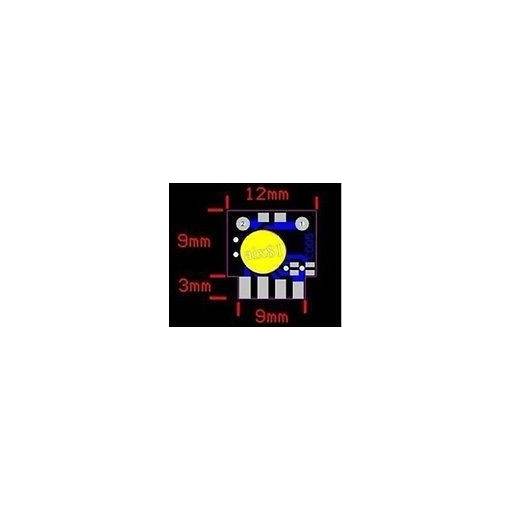

- Rozmery: 12 x 12 mm

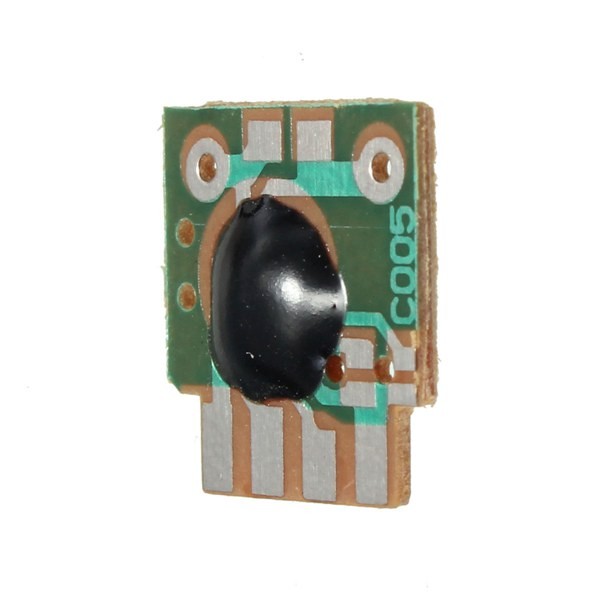

Balíček obsahuje jeden multifunkčný miniatúrny časovací obvod 2s-1000h.
