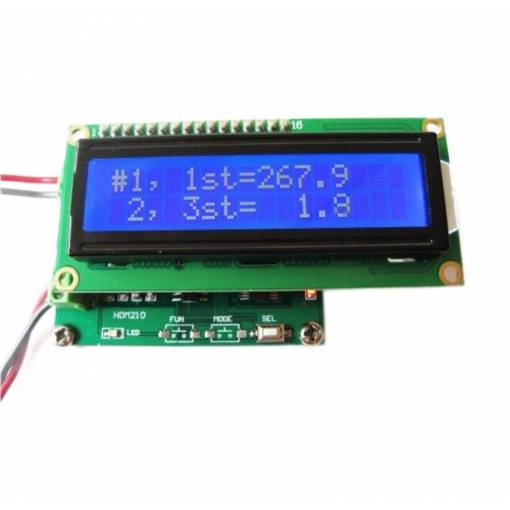

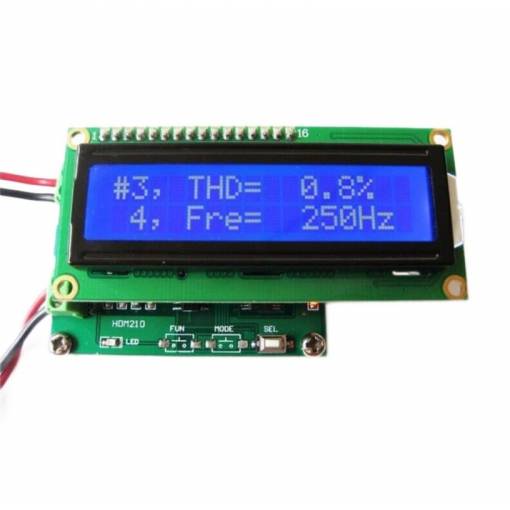

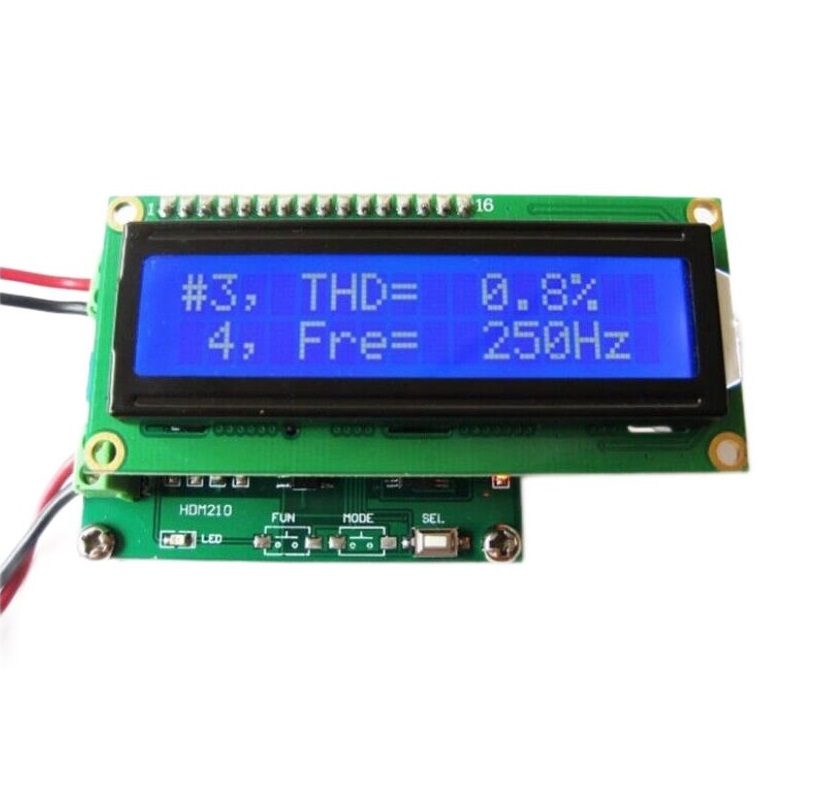

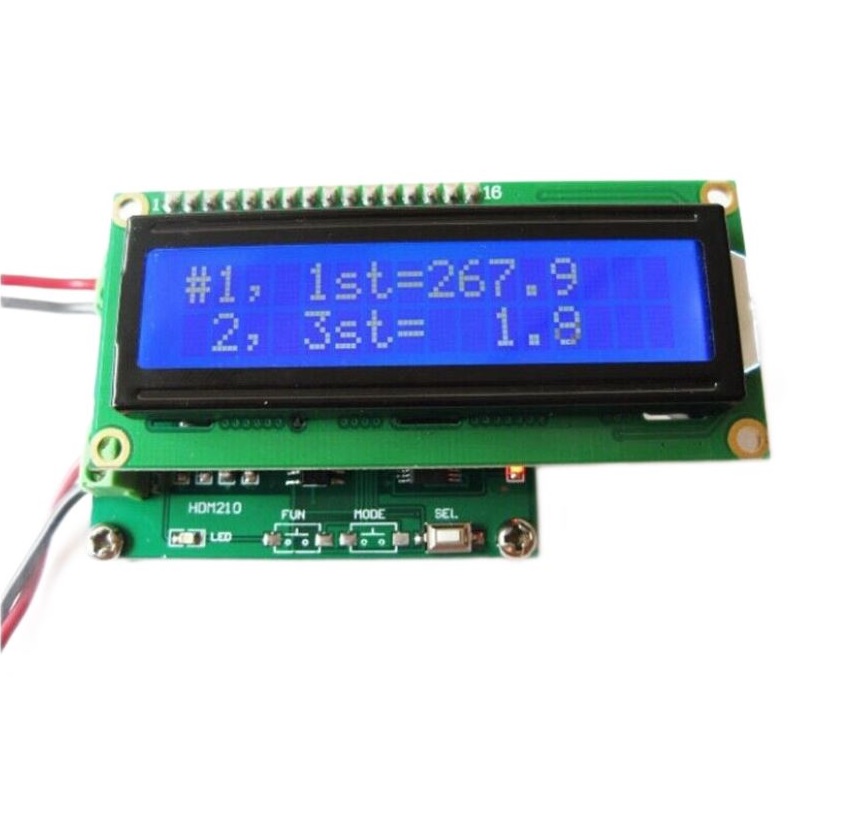

Tento analyzátor je merač harmonického skreslenia (THD), ktorý detekuje predovšetkým pomer základnej vlny k 3. harmonickej sínusového signálu.
Väčšina harmonických problémov je spôsobená 3. harmonickou, pretože 3. harmonická je druhá najvyššia energia základnej zložky.
Všetko, čo nás zaujíma, je nájsť 3. harmonické skreslenie pomocou rovnice: THD = V3/V1*100%
Poznámky: V1: základné; V3: 3. harmonická; THD: harmonické skreslenie
Špecifikácia:
- Frekvenčný rozsah merania: 10～1000 Hz
- Rozsah meracieho napätia: 1–10 V DC maximálna amplitúda 10,0 Vpp AC signál
- Meranie skreslenia v rozsahu: 0,1 až 100,0 %
- Napájacie napätie: 7～12 VDC
- Prevádzkový prúd: <50 mA
- Rozmery: 56 x 45 x 20 mm
- LED dióda: Rozsvieti sa, keď je nameraná hodnota vstupného napätia príliš vysoká.
