Napájanie: 4V - 6V

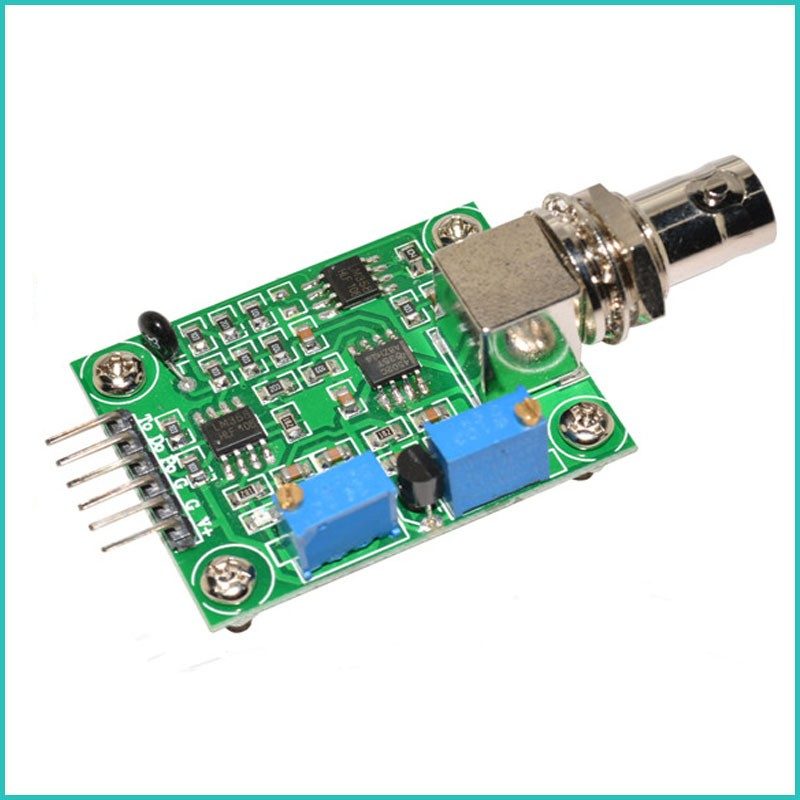

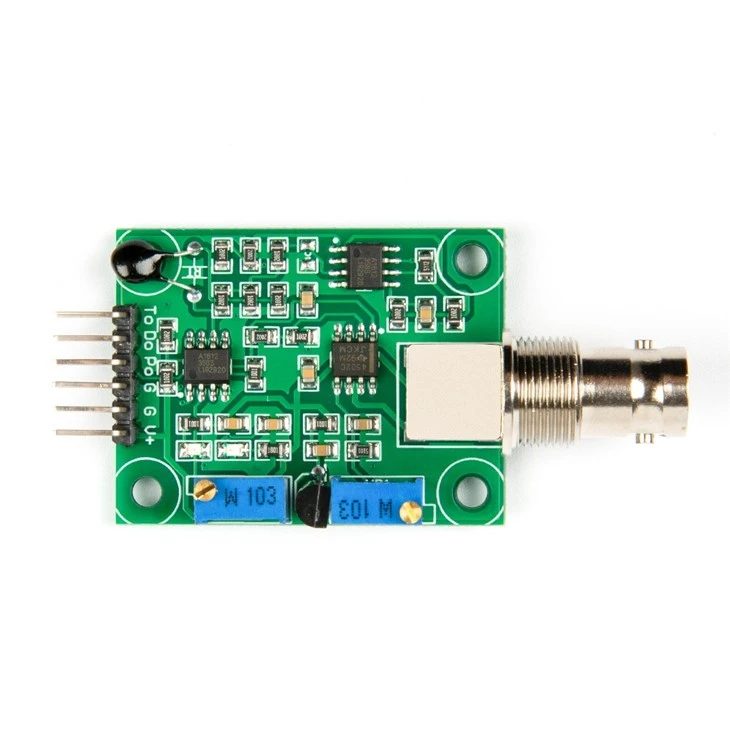

Piny:
- To – výstup z teplotného senzora pre teplotnú kompenzáciu. Pri teplote 25°C je napätie cca 3.6V s rastúcou teplotou napätia klesá (s oneskorením). Pri 100 ° C je napätie cca 0.85V.
- Do – digitálny výstup (5V / 0V) reagujúci na nastavenú prahovú hodnotu ph. Prah sa nastavuje potenciometrom bližšie k výstupným pinom.
- Po – výstup ph sensora (-0.4V až 0.4V) zosilnený 2x. Stredná hodnota napätia ph sensoru 0V (PH7) je posunutá v rozsahu cca 1V až 2.5V pomocou potenciometra bližšie ku konektoru pre ph sondu.
- G – GND (zem)
- G – GND (zem)
- V+ - 5V

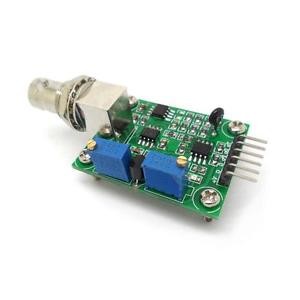

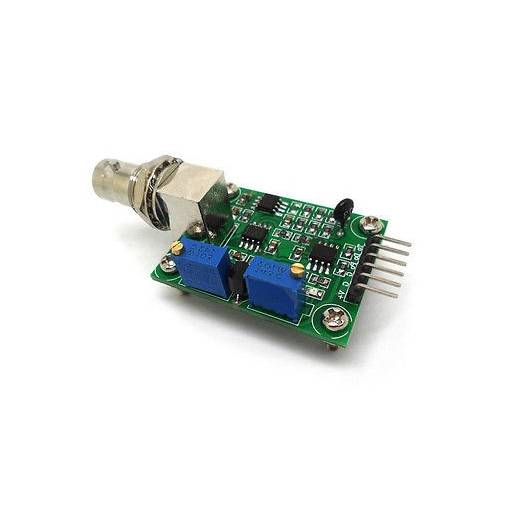

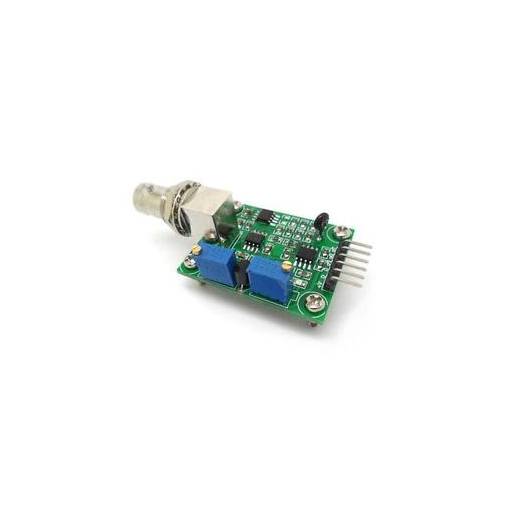

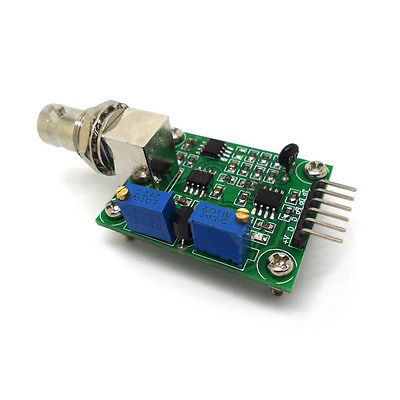

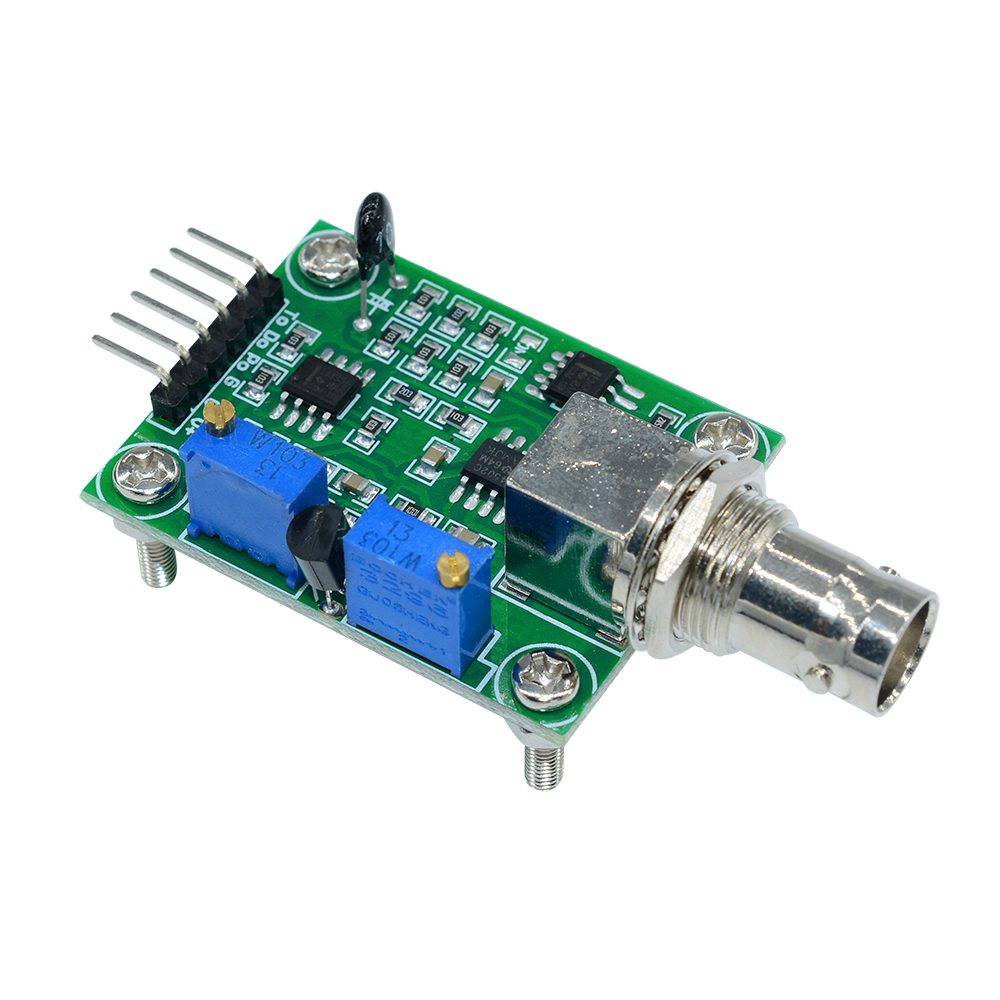

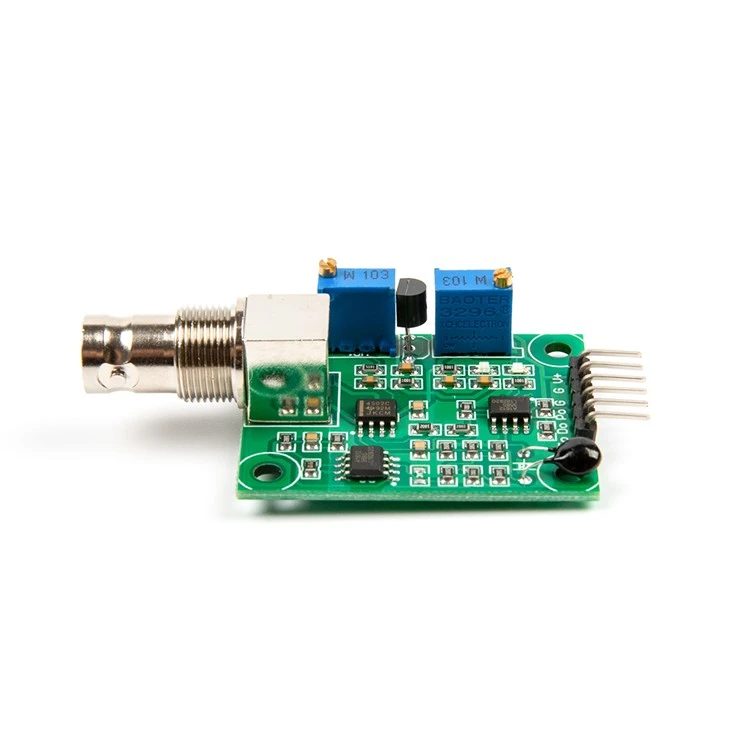

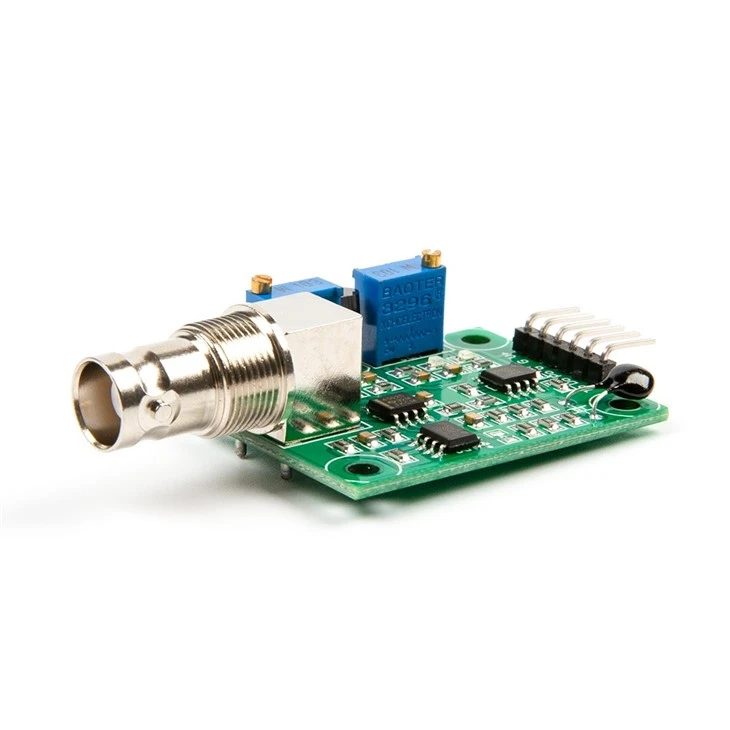

Balíček obsahuje PH modul pre Arduino.
FAQ
Pro připojení měřící sondy k platformě Arduino.
Součástí dodání není měřicí sonda. Doporučujeme společně se sondou https://dratek.cz/arduino/1234-sonda-pro-mereni-ph-1458420891.html
