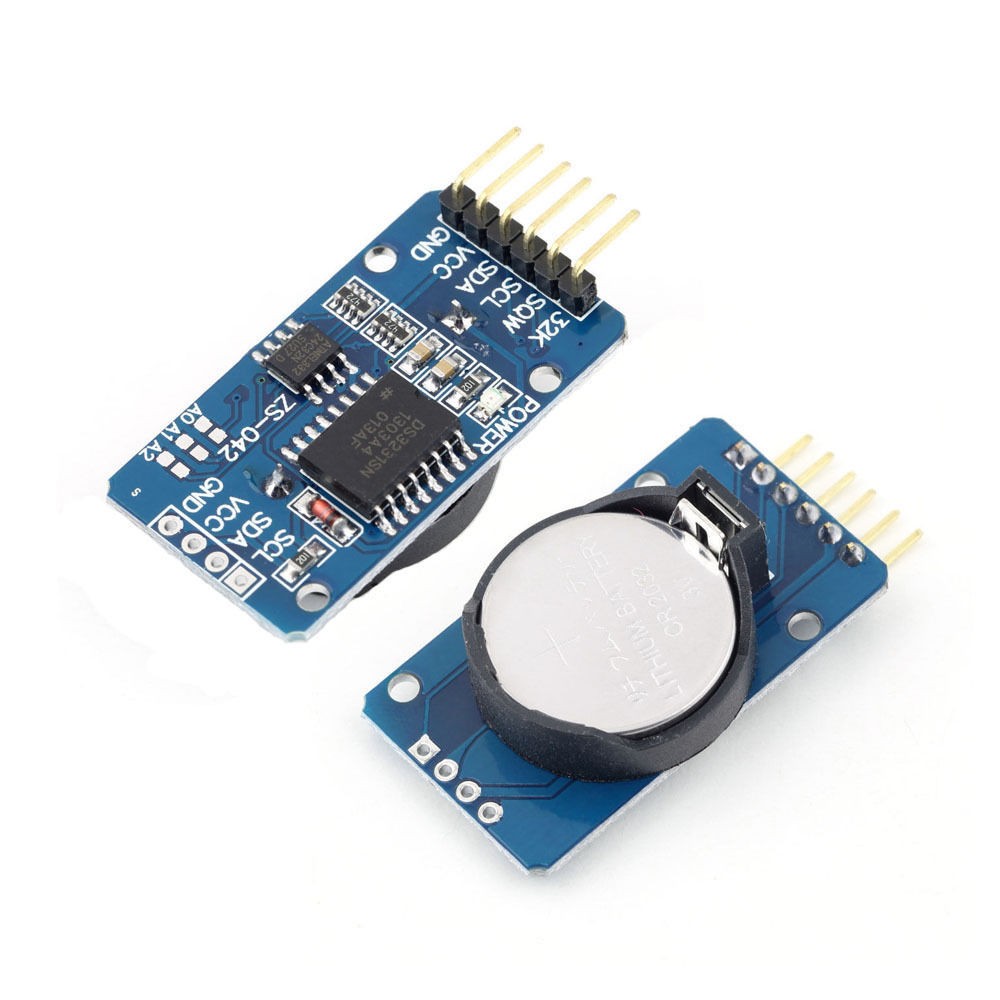

DS3231 je low-cost, extrémne presný I2C modul reálneho času (RTC) s integrovaným teplotne kompenzovaným krystalovým oscilátorom (TCXO) a krystalom.
Použitie v komerčných a priemyselných aplikáciách 16-pin 300mil. RTC poskytuje sekundy, minúty, hodiny, deň, dátum, mesiac a rok.
Funkcie: mení menej než 31 dní, dátum ukončenia, korekcia pre prestupný rok. AM / PM. Dva konfigurovateľné budíky a kalendár. Adresy a dáta sú prenášané cez I2C zbernicu.
Parametre Modulu:
- Veľkosť: 38 x 22 x 14 mm
- Hmotnosť: 8 gramov
- Prevádzkové napätie: 3,3 - 5,5V
- Čip: vysoko presné hodiny DS3231
- Presnosť: 0 - 40 °C rozsah, presnosť 2 ppm
- Pamäťový chip: AT24C32 (kapacita úložiska 32 KB)
- Rozhranie: IIC, maximálna prenosová rýchlosť 400KHz (napätie 5V)
- Lze navrstviť s inými IIC zariadeniami, 24 C 32 A0/A1/A2 východzí adresa je 0 x 57
- Baterie LIR2032: na zaistenie poistných prvkov pri výpadku napájania.
Príklad pre zapojenie (Arduino UNO R3):
- SCL → A5
- SDA → A4
- VCC → 5V
- GND → GND
Balenie obsahuje jedny RTC hodiny reálneho času s pamäťovým modulom pre Arduino - DS3231 AT24C32 IIC,súčasťou balenia nie sú batérie typu LIR2032!
FAQ
Ako zistím adresu I2C zariadenia?
Kúpte sa na náš článok na návodoch, kde je táto problematika popísaná.
