Umožní zariadenie posielať a prijímať TTL dáta cez Bluetooth rozhranie.

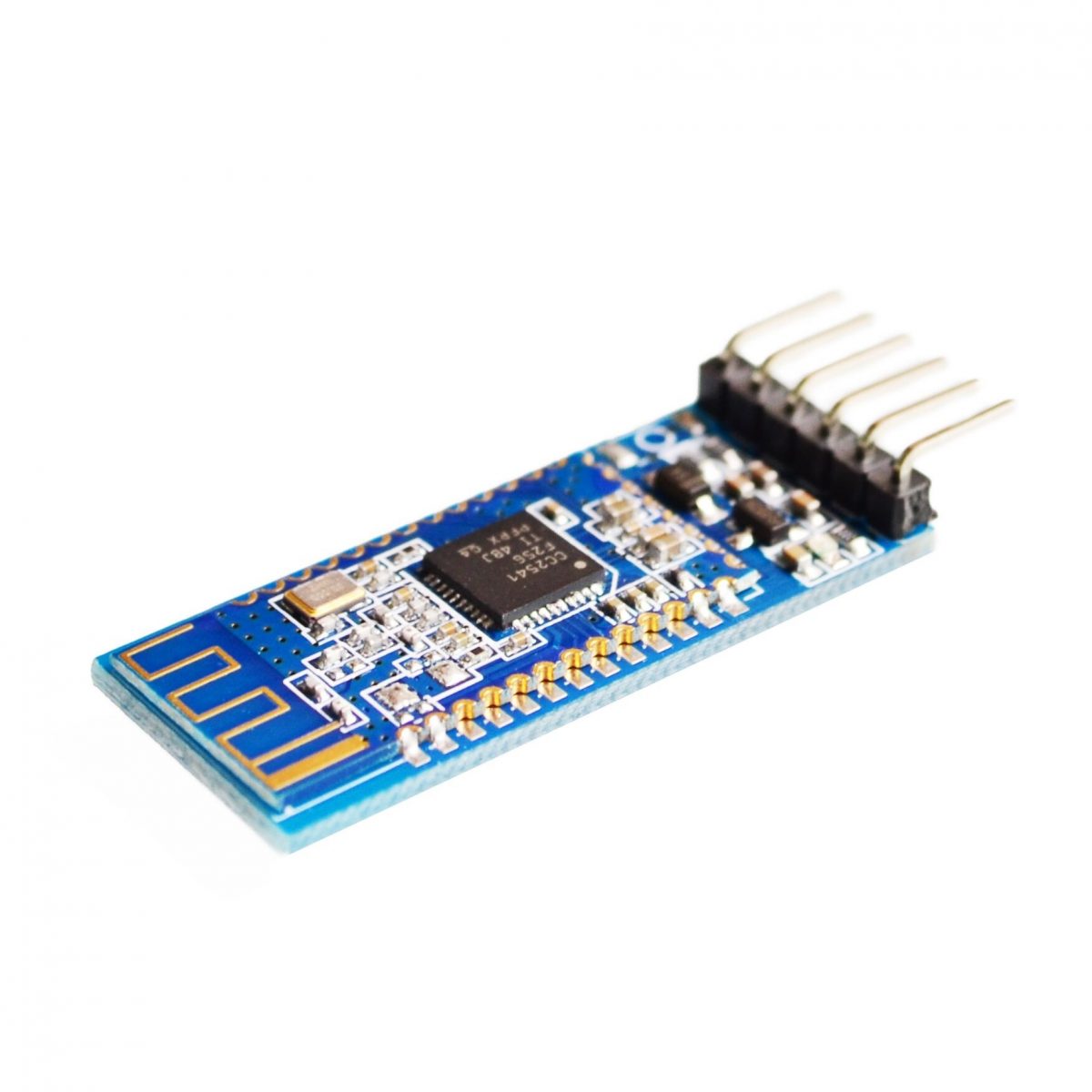

Modul podobný HM-10, má štyri popísané vývody vyvedené na kolíkové kontakty (RxD, TxD, GND a VCC) na jednej strane, na druhej je anténa vytvorená meandrom na DPS.
Napájacie napätie modulu môže byť v rozmedzí 3,3 až 6 V a je pre obvody stabilizované na doske. Vstupné napätie vyššie ako 7 V modul zničí.
Úroveň vstupného aj výstupného signálu je 3,2 V, pri spolupráci s mikrokontrolérom napájaným napätím 5V je potrebné úrovne prispôsobiť. Výstupný signál ide brať ako z vývodu TxD, tak z vývodu RxD, čo nahráva komunikáciu s modulom po jedinom vodiči, ak by to bolo treba.
Špecifikácia:
- Bluetooth version: V4.0, BLE
- Integrovaná anténa
- Dosah: max. 60 metrov
- IO napätie: 3,3V
- Vstupné napätie: 3,3 ~ 6V
- Ultra-low spotreba v pohotovostnom režime: 90uA ~ 400uA
- Rozmery: 43 x 16 x 7 mm
- Hmotnosť: 4 gramov
Použite napríklad prostredie https://evothings.com/, ktoré umožní naprogramovať Android OS aplikáciu.
Postupujte podľa príkladu: https://evothings.com/control-an-led-using-hm-10-ble-module-an-arduino-and-a-mobile-app/ a všetko funguje.
Balíček obsahuje jeden bluetooth modul 4.0.
