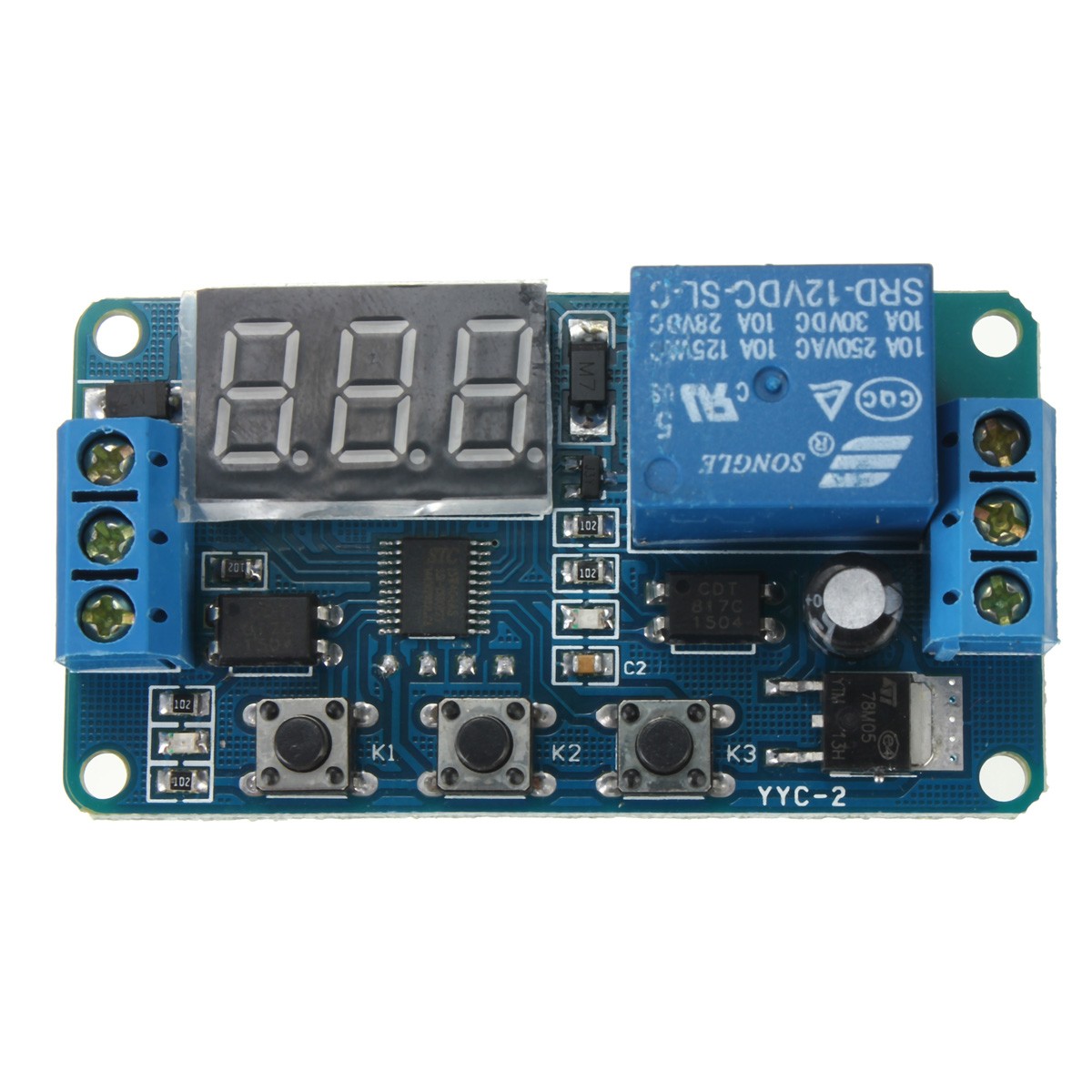

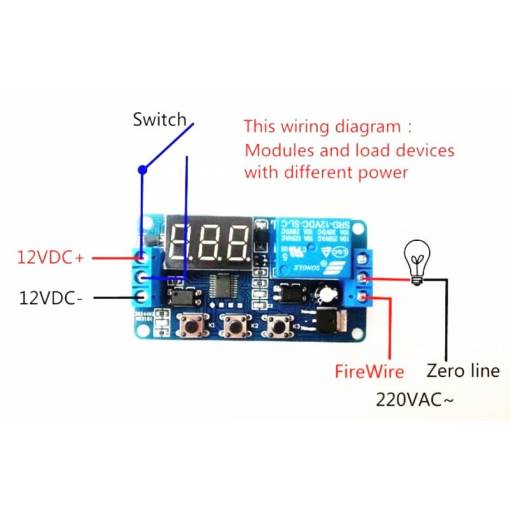

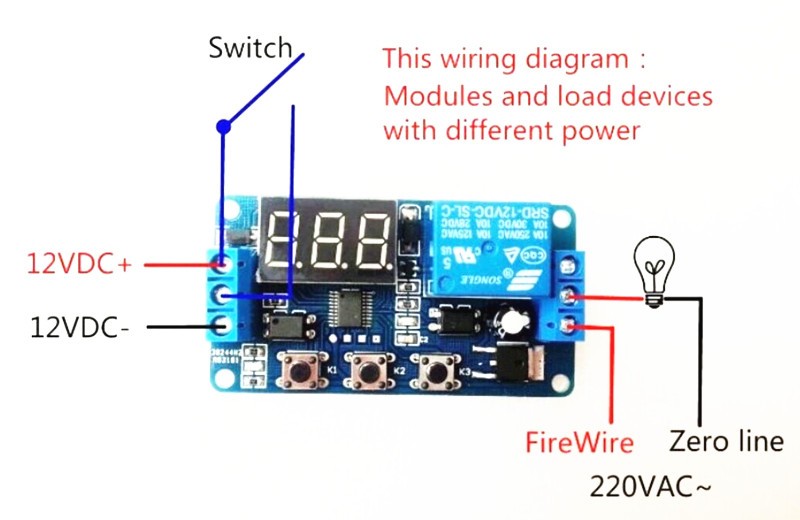

Jednoducho spojíte kontakty a relé je zopnuté po zadanú dobu. Použitie opticky izolovaného vstupu a výstupu. Vyššia odolnosť proti rušeniu.

Parametre produktu:

  • Veľkosť: 64,2 x 34,8 x 18,5 mm
  • Relé: 49VAC 5A, 30VDC 5A
  • Pokojový prúd: 20mAh
  • Prevádzkový prúd: 50mAh
  • Napájacie napätie: 10 ~ 16V
  • Životnosť: 100,000x zopnutie
  • Pracovná teplota: -40 ~ 85°C

Popis módov:

  • P1: Po vstupnom impulze je relé zopnuté po nastavenú dobu T1.
  • P2: Po vstupnom impulze modul odpočíta nastavenú dobu T1, zopne relé, odpočíta nastavenú dobu T2 a relé vypne.
  • P3: Nekonečná slučka, kde relé je vypnuté počas T1 a zopnuté počas T2
  • P4: Ihneď po vstupnom impulze je zopnuté relé. Odpočet je spustený ale až vo chvíli, keď vstupný signál zmizne. Po uplynutí doby T1 je relé vypnuté.

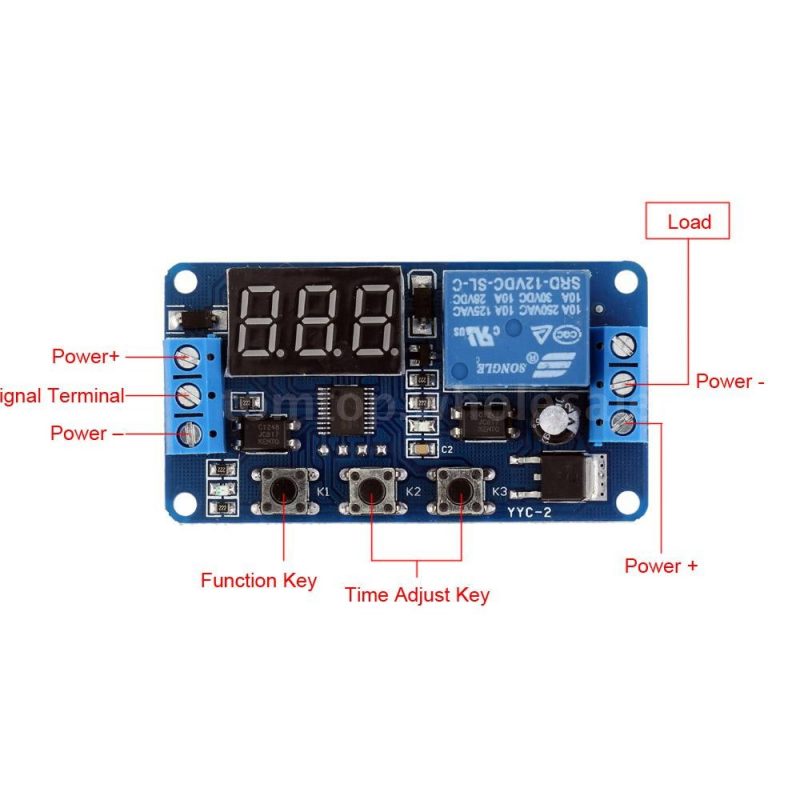

Pre výber módu podržte niekoľko sekúnd tlačidlo K1 a potom opätovným stlačením zvoľte mód.

Nastavenie doby T1 v móde P1 a P4: Stlačením tlačidla K2 prepínate poriadok (stovky, desiatky, jednotky), stlačením tlačidla K3 meníte hodnotu. Po nastavení všetkých hodnôt ešte môžete zmeniť pozíciu desatinnej bodky. Pokiaľ desatinná bodka nesvieti, je nastavený interval 0–999 sekúnd. Ak svieti v pozícii 99.9, je nastavený interval 0–99,9 sekúnd. Ďalším posunutím desatinnej bodky nastavíte interval 0–999 minút.

Nastavenie doby T1 a T2 v móde P2 a P3: Modul obsahuje modrú indikačnú LED diódu. Ak svieti, je na displeji zobrazená doba T1, v opačnom prípade doba T2. Prepínanie pri nastavení doby T1 a T2 sa vykonáva krátkym stlačením tlačidla K1. Nastavenie hodnôt časov T1 a T2 vykonajte rovnakým spôsobom, ako je popísané v nastavení doby T1 v móde P1 a P4.

FAQ

1) Zachová si časovač nastavené hodnoty (mód, časy) při odpojení napájecího napětí?

Ano, časovač uloží nastavení při každé změně času a/nebo parametrů. Při odpojení zařízení od napájení nedochází ke ztrátě nastavení.

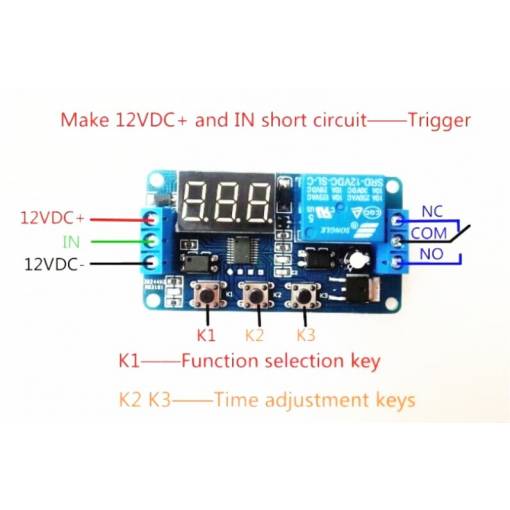

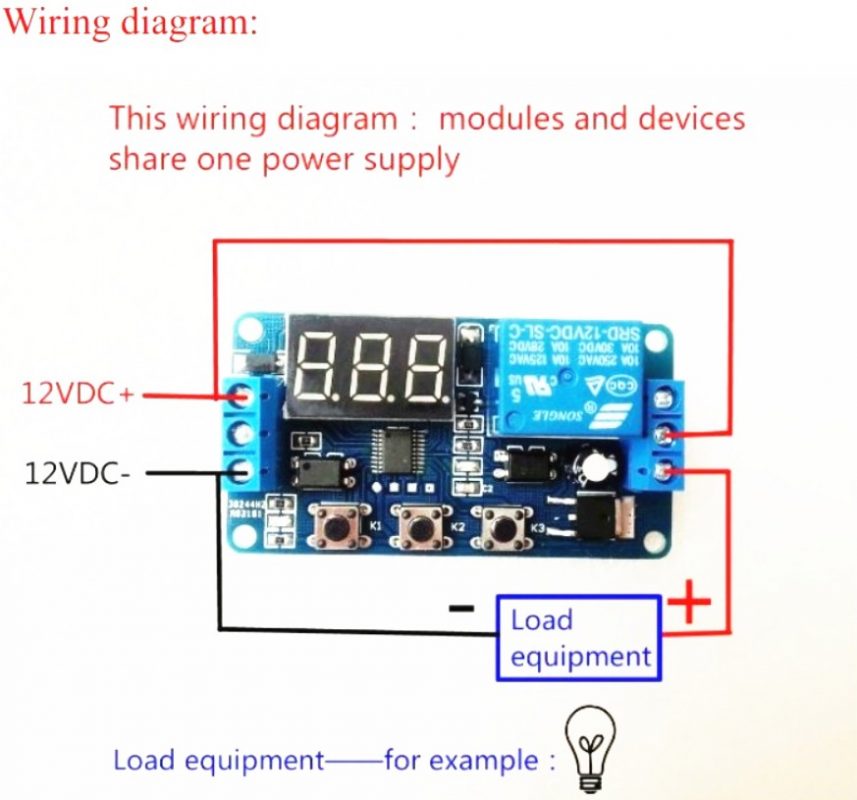

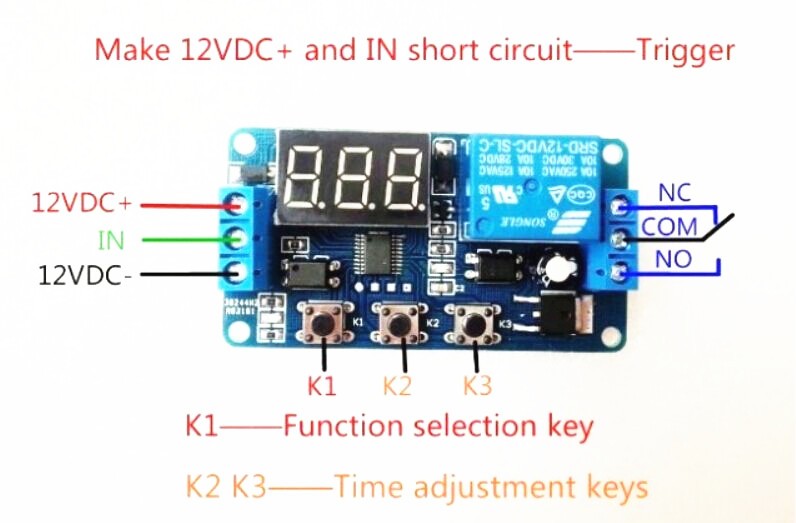

2) Pokud při připojení napájecího zdroje 12 V DC bude připojen i ovládací kontakt (vstup IN), dojde k zahájení odpočítávání?

Ano, pokud je vstup IN připojen ke svorce VCC (+ pól zdroje), dojde k zahájení odpočítávání.

3) Jaké musí být minimální napětí na vstupu pro sepnutí časovače externím signálem?

Použijte napětí od 4,5 V DC.
