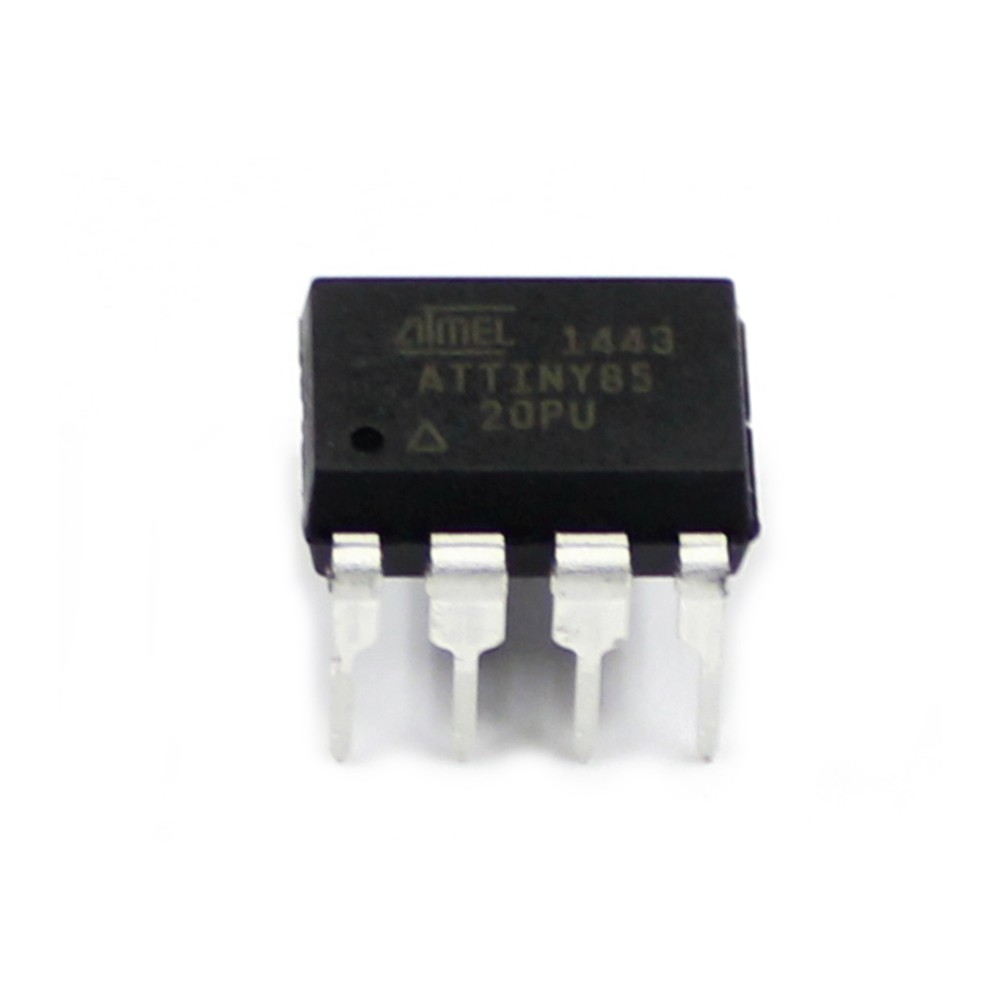

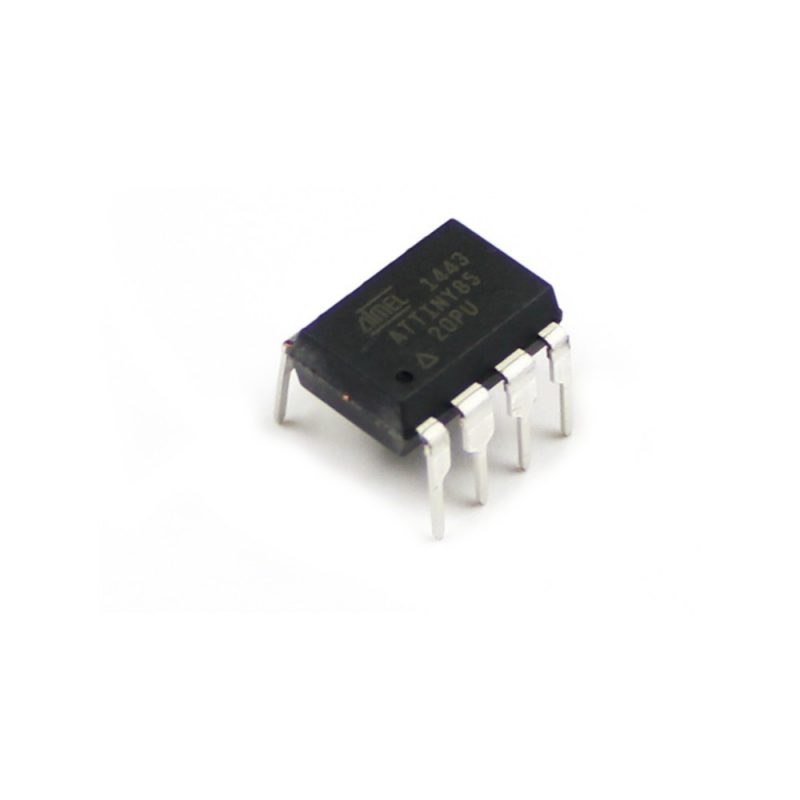

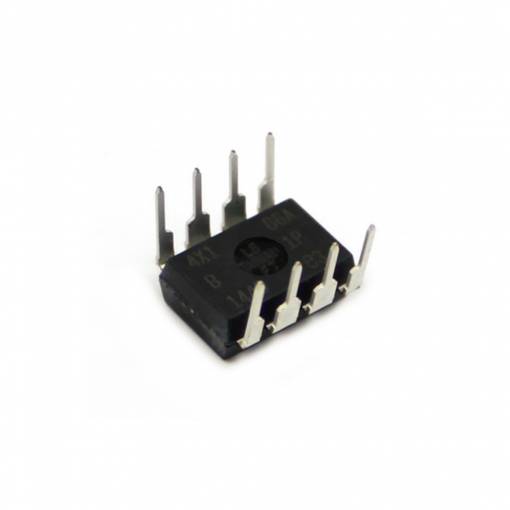

Veľmi malý a praktický mikrokontrolér s množstvom funkcií.
Špecifikácia:
- Vysoko výkonný 8-bitový mikrokontrolér AVR® s nízkou spotrebou energie
- Pokročilá architektúra RISC
- 120 výkonných inštrukcií - vykonávanie väčšiny inštrukcií na jeden taktovací cyklus
- 32 x 8 pracovných registrov na všeobecné účely
- Plne statická prevádzka
- Nevolatilná programová a dátová pamäť
- 2/4/8K bajtov programovateľnej pamäte Flash v systéme
- Výdrž: 10 000 cyklov zápisu/vymazania
- 128/256/512 bytov systémovo programovateľnej pamäte EEPROM
- Výdrž: 100 000 cyklov zápisu/vymazania
- 128/256/512 bytov Interná pamäť SRAM
- Programovací zámok pre samoprogramovanie programu Flash a zabezpečenie dát EEPROMPeriférne funkcie
- 8-bitový časovač/počítač s predskalátorom a dvoma kanálmi PWM
- 8-bitový vysokorýchlostný časovač/počítač so samostatným predskalátorom
- 2 vysokofrekvenčné výstupy PWM so samostatnými výstupnými porovnávacími registrami
- Programovateľný generátor mŕtveho času
- USI - univerzálne sériové rozhranie s detektorom stavu spustenia
- 10-bitový ADC
- 4 jednosmerné kanály
- 2 páry diferenciálnych kanálov ADC s programovateľným zosilnením (1x, 20x) - Meranie teploty
- Programovateľný časovač Watchdog so samostatným oscilátorom na čipe
- Analógový komparátor na čipe
Špeciálne funkcie mikrokontroléru:
- Systém ladenia na čipe debugWIRE
- Programovanie v systéme prostredníctvom portu SPI
- Externé a interné zdroje prerušenia
- Režimy nízkej spotreby pri nečinnosti, redukcia šumu ADC a vypínanie
- Vylepšený obvod pre resetovanie pri zapnutí
- Programovateľný obvod detekcie výpadku napájania
- Interný kalibrovaný oscilátor
- Vstupy/výstupy a obaly
- Šesť programovateľných I/O liniek
- 8-pinový PDIP, 8-pinový SOIC, 20-pinový QFN/MLF a 8-pinový TSSOP (len ATtiny45/V)
Prevádzkové napätie:
- 1,8 - 5,5 V pre ATtiny25V/45V/85V
- 2,7 - 5,5 V pre ATtiny25/45/85
- Rýchlostný stupeň:
- ATtiny25V/45V/85V: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
- ATtiny25/45/85: 0 - 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V
- Rozsah priemyselných teplôt
- Nízka spotreba energie
Aktívny režim: 1 MHz, 1,8V: 300µA
Režim vypínania: 1,1 mAh 0,1 µA pri 1,8V
