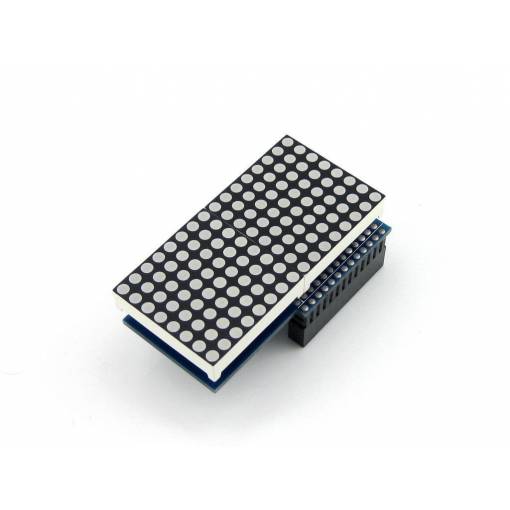

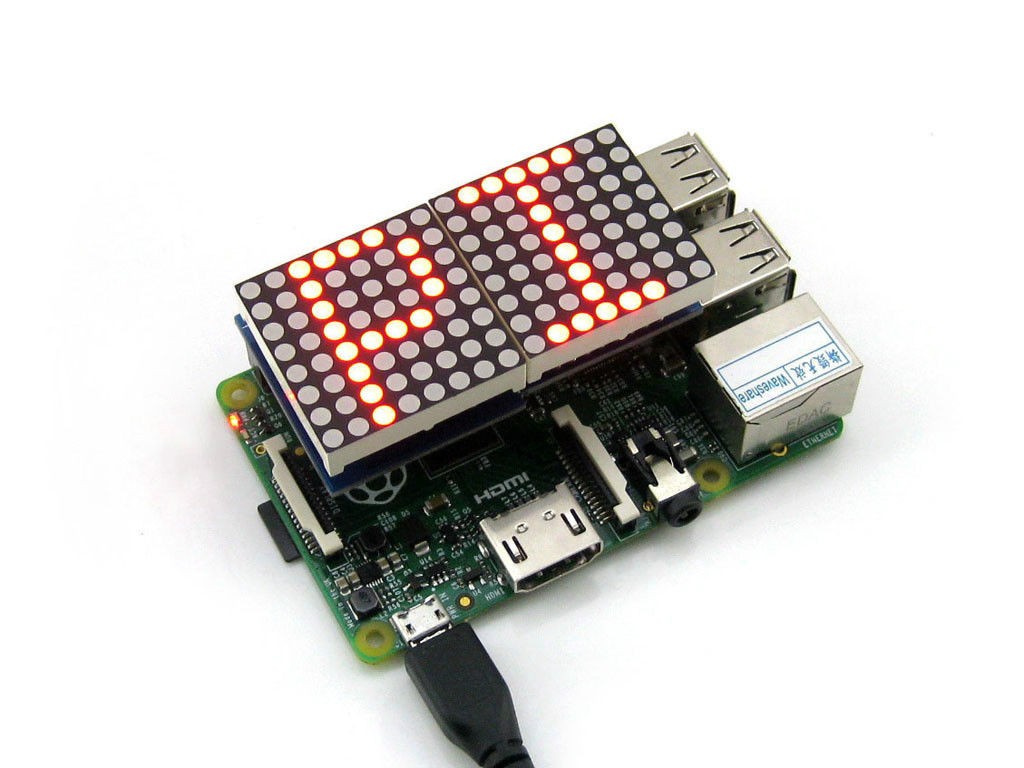

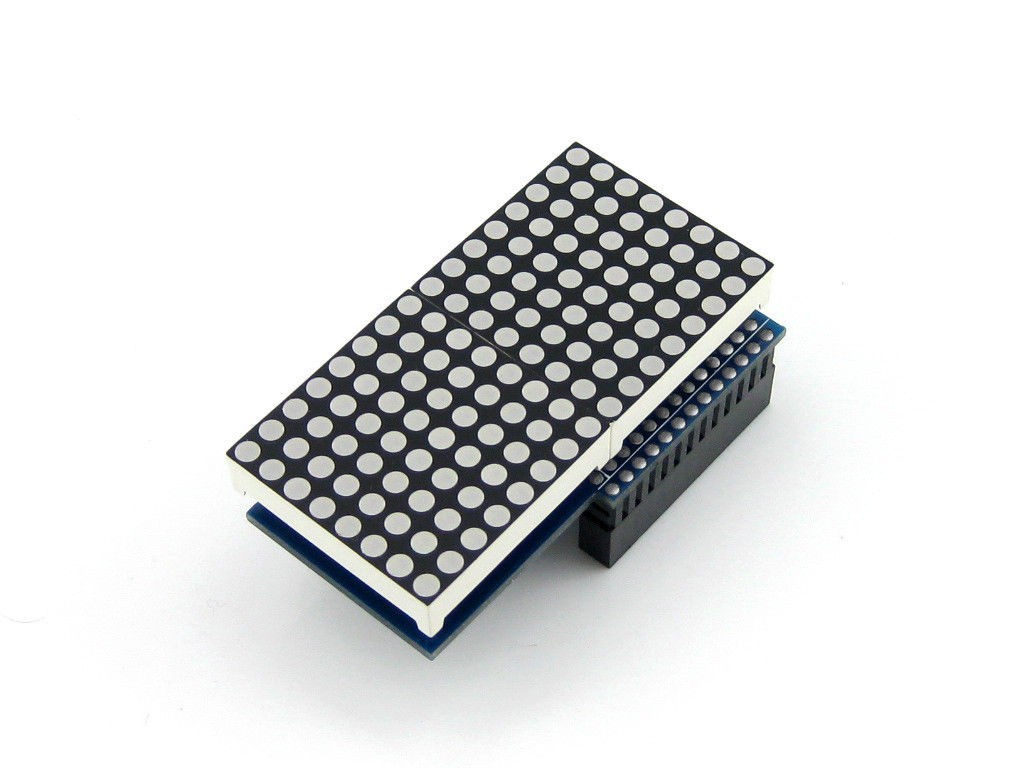

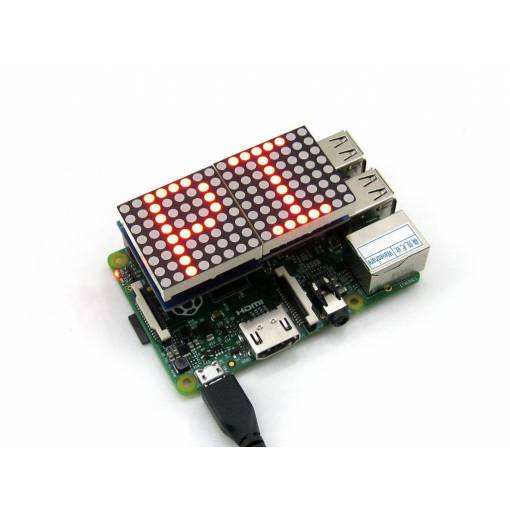

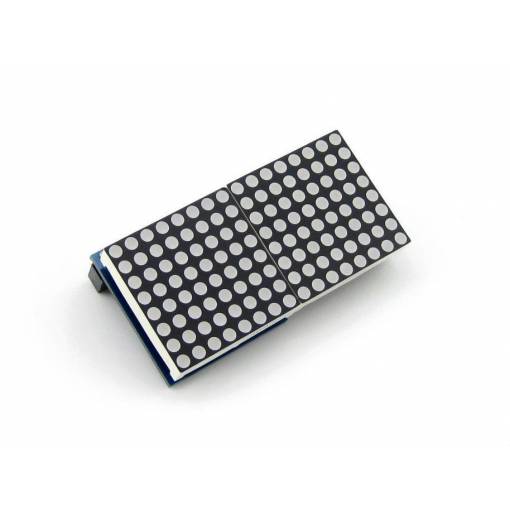

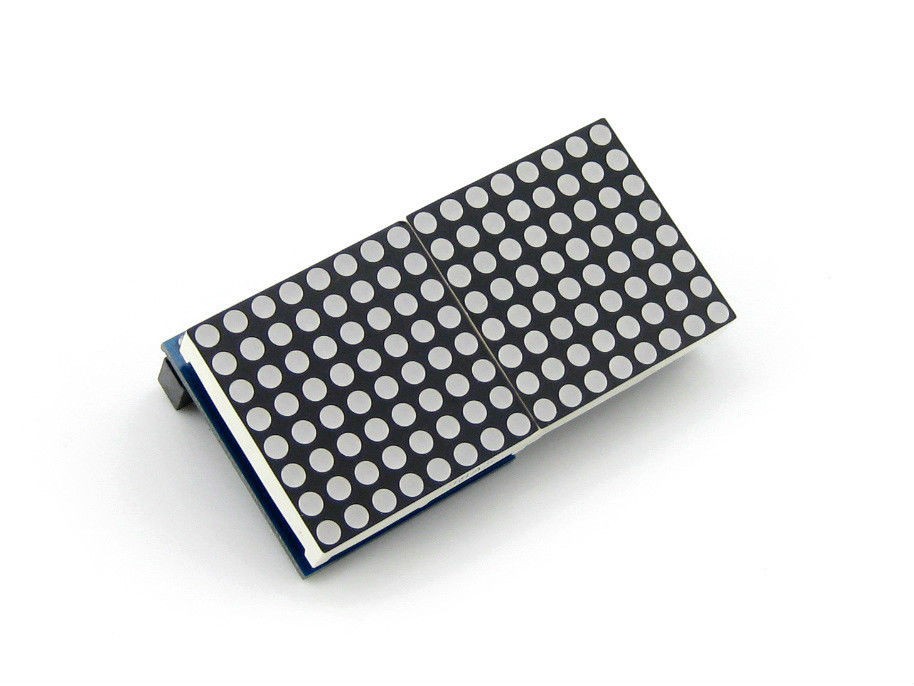

Modul LED matice pre Raspberry, potrebujete prečítať meranú hodnotu na dlhšiu vzdialenosť? Tento svetelný shield umožňuje perfektné kontrastné čítanie aj na dlhé vzdialenosti.
Špecifikácia:

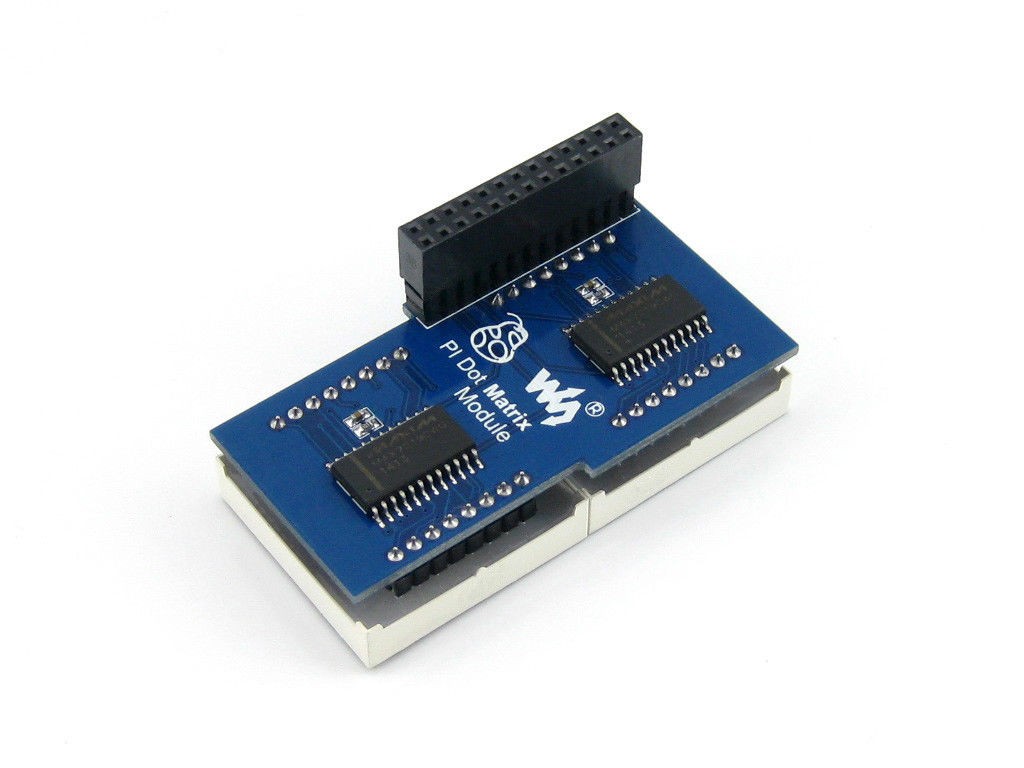

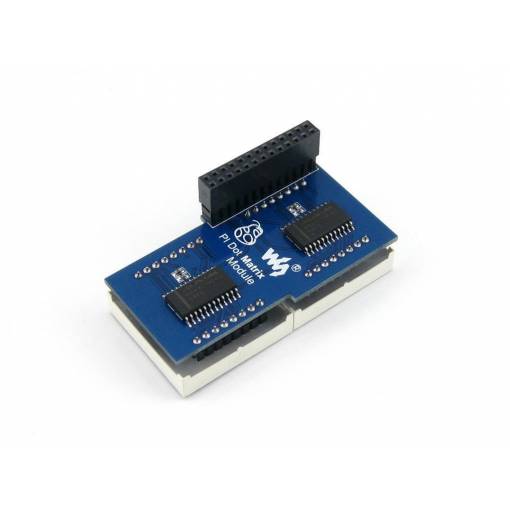

- Driver: MAX7219
- Typ matice: 8 x 8 spoločná katóda
- Farba LED: červená
- Rozmery: 64,3 x 35 x 26,5 mm
| Mapování pinů | ||
| PIN NO. | SYMBOL | DESCRIPTION |
| 1, 17 | 3.3V | power positive (3.3V input) |
| 2, 4 | 5V | power positive (5V input) |
| 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 21, 22, 26 | NC | NC |
| 6, 9, 14, 20, 25 | GND | ground |
| 19 | MOSI | data input |
| 23 | SCK | clock |
| 24 | CE0 | chip selection |
