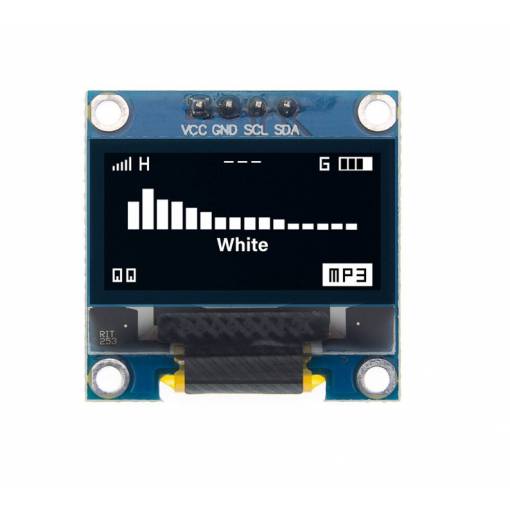

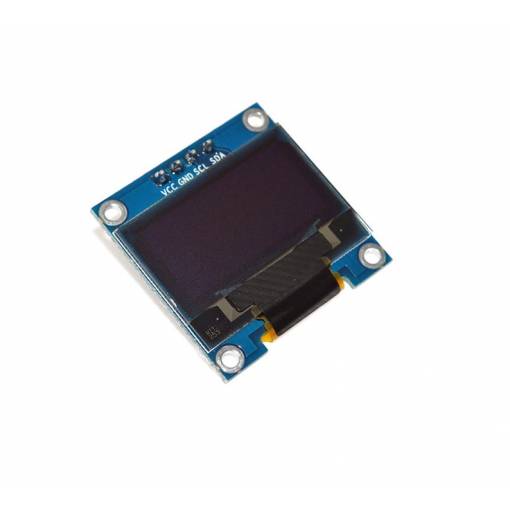

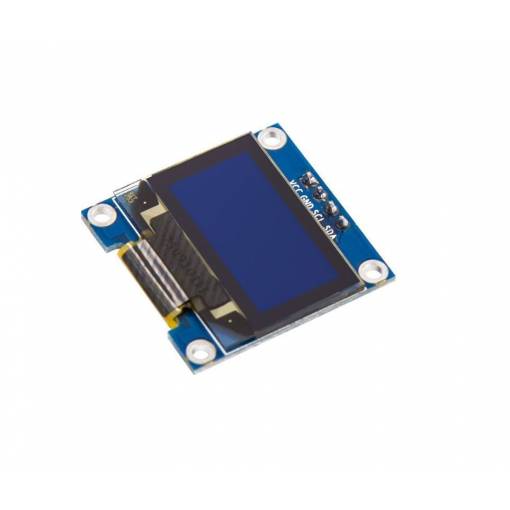

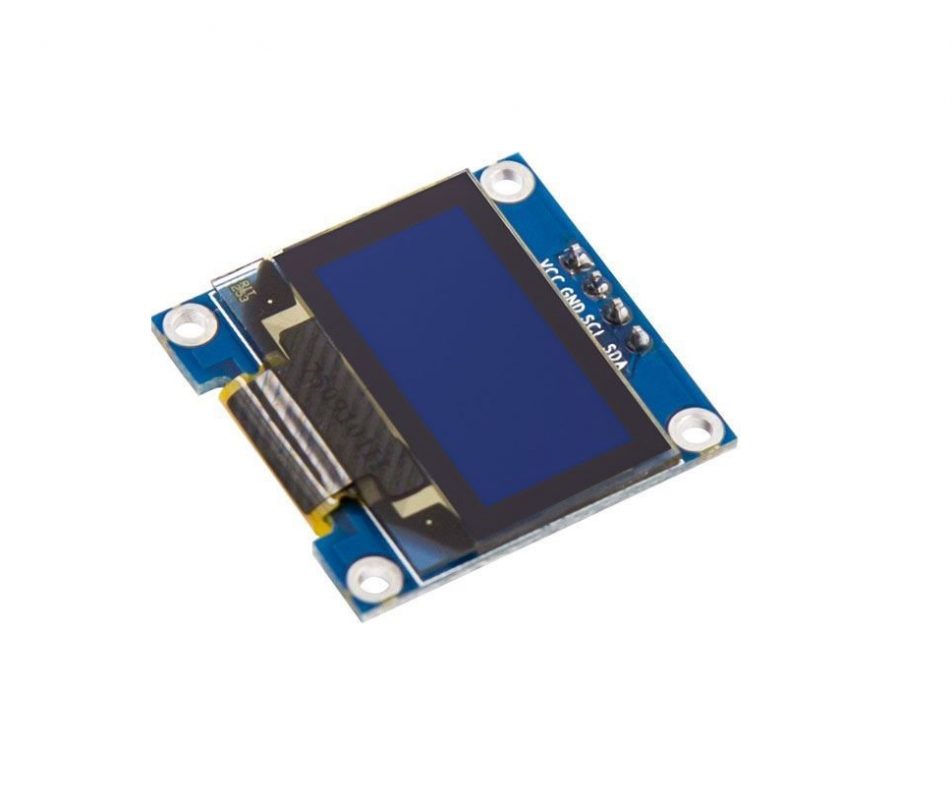

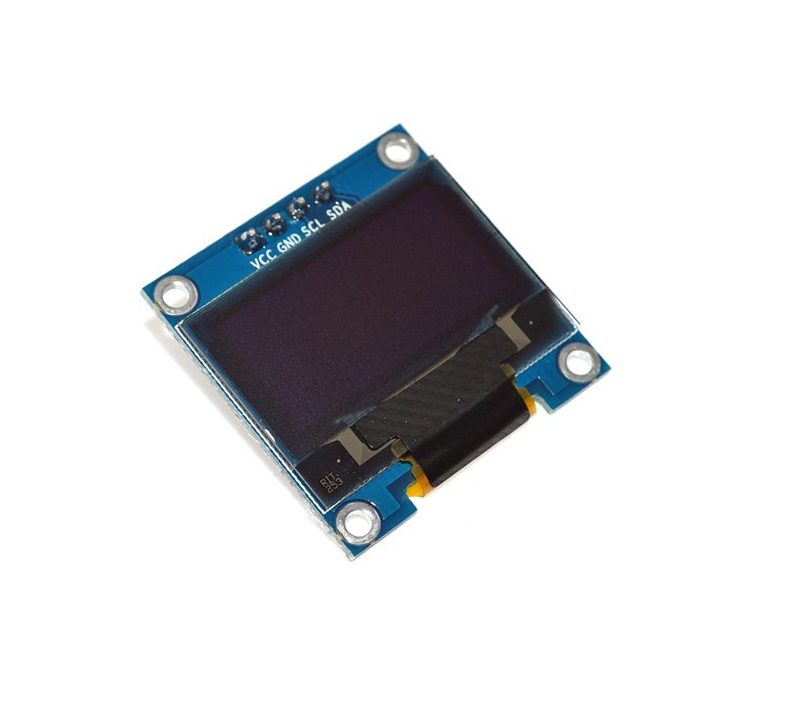

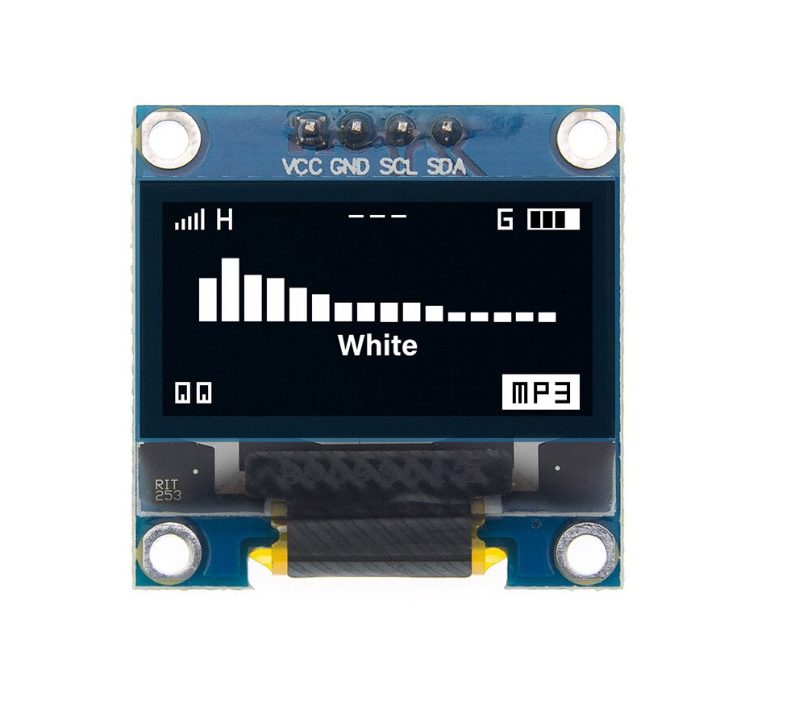

OLED displej s modrými znakmi má v porovnaní s alfanumerickými LCD displejmi mnoho výhod.
Patrí medzi ne napríklad vyššie rozlíšenie (v tomto prípade 128x64 bodov) či nižšia spotreba, práve nižšia spotreba je dosiahnutá tým, že u OLED displeja svietia iba tie body, ktoré sú aktivované.
Špecifikácia:
- Zbernica: IIC I2C
- Uhlopriečka: 0,96"
- Rozlíšenie: 128 x 64px
- Farba: Biela
- Príkon: 40mW
- Napájanie: 3,3 - 5V DC
- Prevádzková teplota: -30 až +80 °C

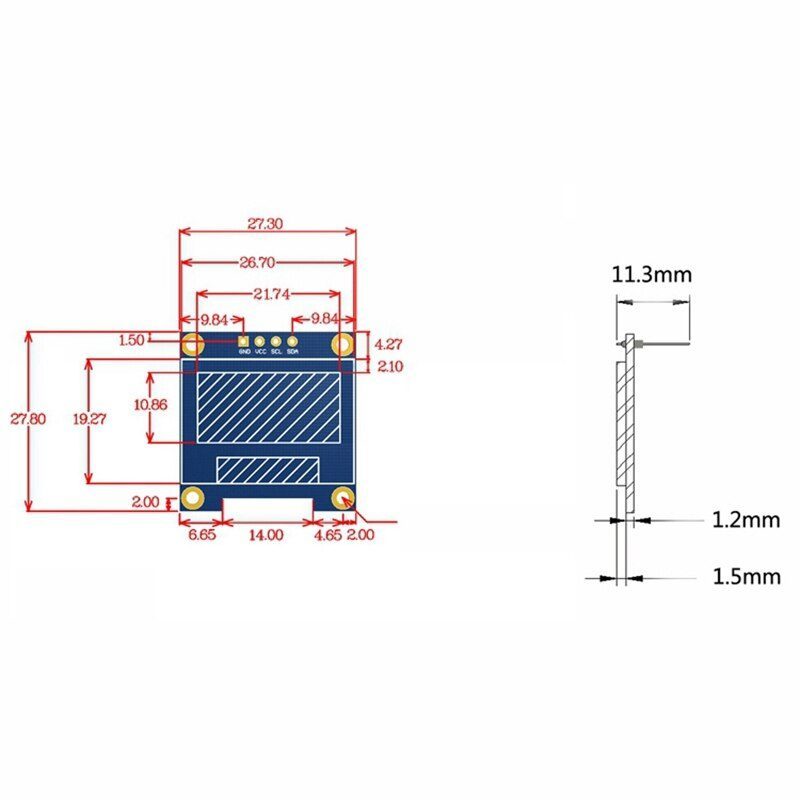

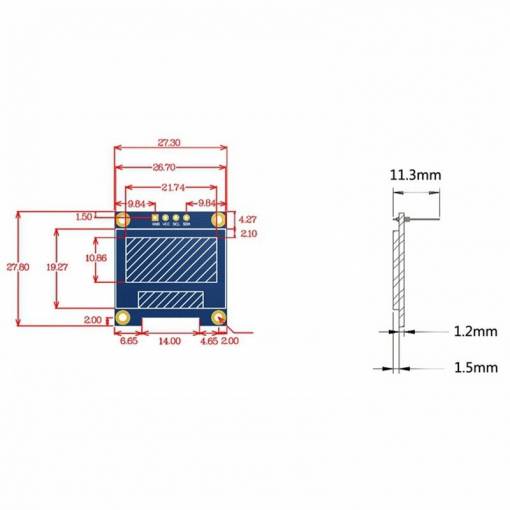

- Rozmery: 27 x 27 x 4,1 mm
- Driver: SSD1306
Rozhranie:
- VCC
- GND
- SCL
- SDA
Kolíková lišta je pripájaná.
Balíček obsahuje jeden OLED displej.
FAQ

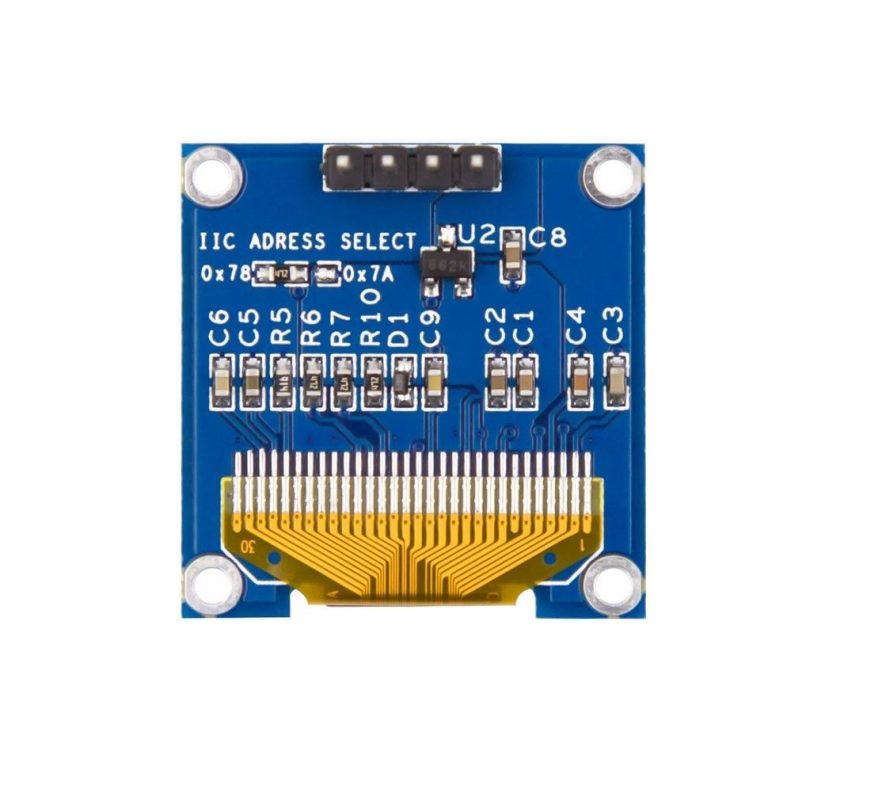

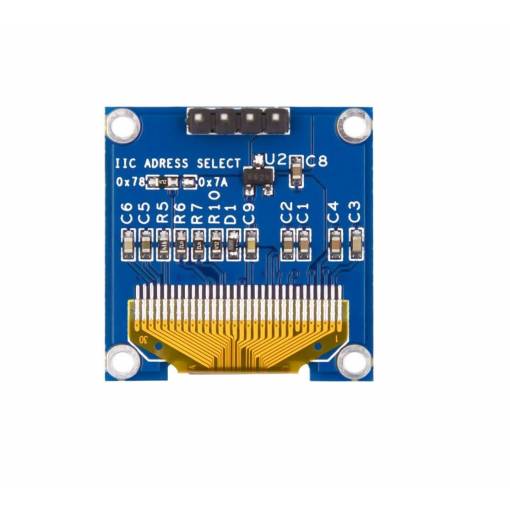

1) Jak zjistím adresu I2C zařízení?
Koukněte na náš článek na návodech, kde je tato problematika popsána.
2) Displej po stranách zobrazuje ve sloupcích náhodně bílé tečky. Co s tím?
Toto chování je pravděpodobně způsobeno tím, že používáte program, ve kterém je zvolený jiný řadič. Zkuste tedy následující postup:
- Stáhněte knihovnu U8G2 přes manažer knihoven v Arduino IDE.
- Otevřete příklad Hello world. Soubor → Příklady → U8G2→ full buffer → Hello world.
- Zvolte řadič odkomentováním jednoho z řádků 58–262. Doporučujeme vyzkoušet řádek 75. Když nepůjde, zkuste jeden z řádků 66–69.
- Nahrajte program.
