Zopnete relé a systém "zamrzne"? Je to pravdepodobne spínaním induktívnej záťaže, ktorá na kontaktoch relé vyvolá iskru.
Hovoríte si, že je relé opticky oddelené? Bohužiaľ ani to nemusí stačiť. Riešením je použitie práve tohto RC snubberu.

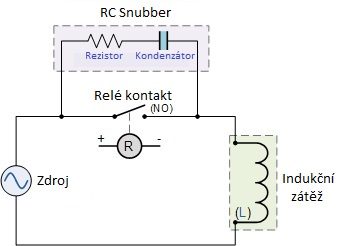

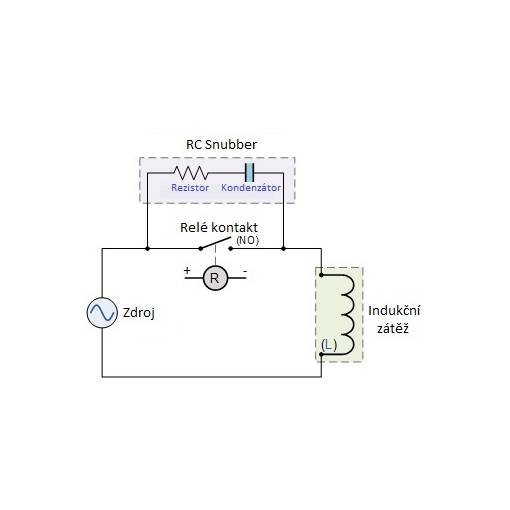

Je to v podstate RC filter s varistorom, ktorý sa postará o "zhasnutí" iskry, ktorá spôsobuje problémy. Tento filter sa pripája paralelne na kontakty relé.
Modul je možné využiť aj na iné aplikácie s podobným využitím.
Špecifikácia:
- Rozmery: dĺžka: 18 mm, výška: 40 mm, šírka: 12 mm
- Hlavné súčasti: kondenzátor, rezistor, varistor
- Pre induktívnu záťaž: 5 až 400V str. alebo DC (do 1000W zaťaženie)
- Zníženie a čiastočná eliminácia elektromagnetického rušenia a kolísania napätia
Vlastnosti:
- RC filter absorbuje induktívnu elektromotorickú silu.
- Varistor - napäťovo závislý rezistor. ktorý stabilizuje napätie a eliminuje priľnavosť kontaktov relé. Tým samozrejme predlžuje životnosť a spoľahlivosť samotného relé.
- Zaistenie odolnosti proti EMC
- Skrutkovací konektor pre ľahké zapojenie

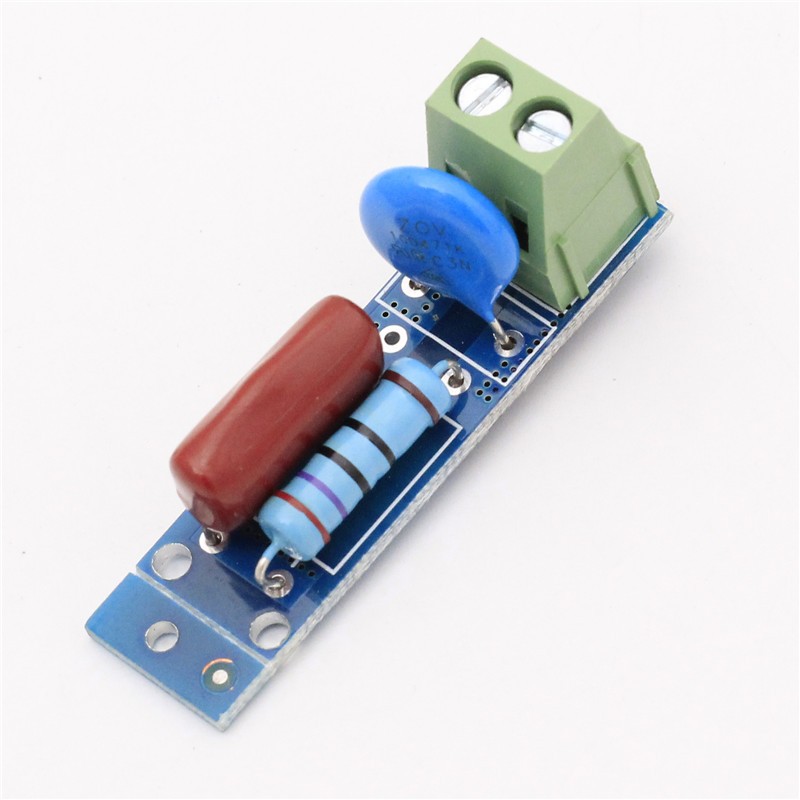

Balíček obsahuje jeden RC Snubber na spínanie indukčnej záťaže.
