Tento produkt je nízkoenergetický, programovateľný generátor tvarov vĺn schopný produkovať sínusové, trojuholníkové a štvorcové vlnové výstupy.

Generovanie vlnových dĺžok je potrebné v rôznych typoch snímacích, spúšťacích a odrazových meraní (TDR).

Výstupné frekvencie a fázy sú softvérovo programovateľné a umožňujú ľahké ladenie. Neexistujú žiadne externé súčasti.

Frekvenčné registre sú šírky 28 bitov: s frekvenciou 25 MHz je možné dosiahnuť rozlíšenie 0,1 Hz; s frekvenciou 1 MHz, je možné produkt naladiť na rozlíšenie 0,004 Hz.

Modul má štandardné sériové rozhranie, ktoré umožňuje priame spojenie s mikroprocesormi.

Špecifikácia:

  • Digitálne programovateľná frekvencia a fáza
  • Spotreba energie: 12,65mW, pri 3 V
  • Výstupný frekvenčný rozsah: 0 MHz až 12,5 MHz
  • 28-bitové rozlíšenie: 0,1 Hz pri 25 MHz referenčných hodinách
  • Výstupy sínusových, trojuholníkových a štvorcových vĺn
  • Napájanie: od 2,3V do 5,5V
  • Nevyžaduje žiadne externé súčasti
  • Tri vodičové rozhrania: SPI
  • Rozsah teplôt: -40 °C až + 105 °C
  • VOUT Maximum: 0,65V
  • VOUT Minimum: 38mV
  • Rozsah prevádzkových teplôt: je -40 °C až + 105 °C
  • Typické špecifikácie: sú pri 25°C
  • Veľkosť: 17 x 12 mm

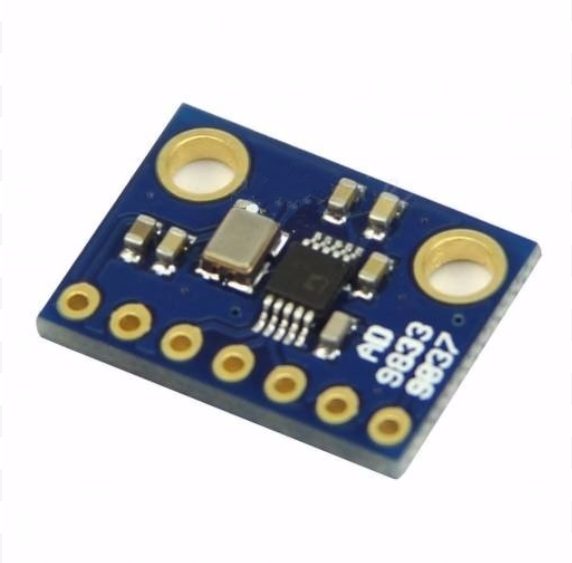

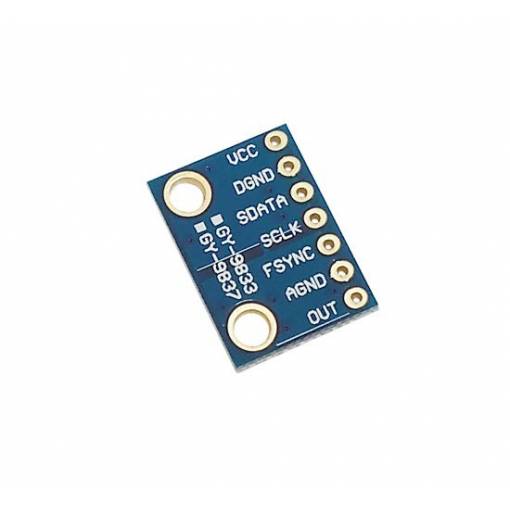

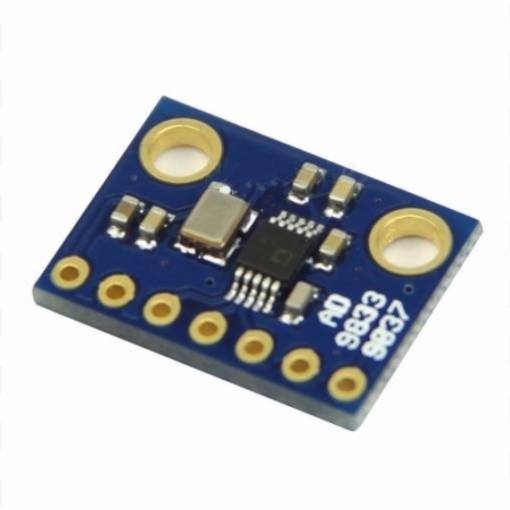

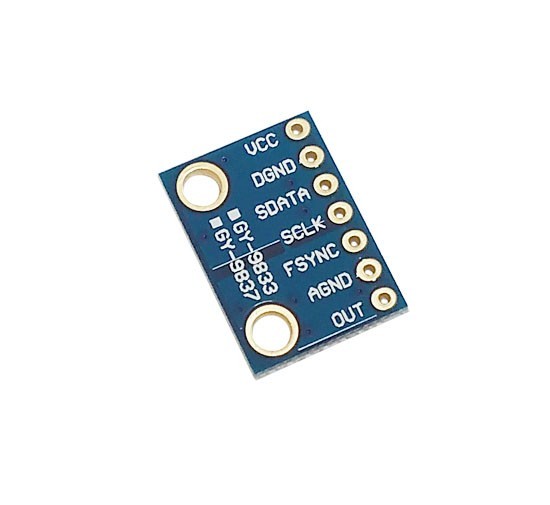

Balíček obsahuje jeden programovateľný generátor signálu DDS pre sínusové a štvorcové vlny AD9833.
