Špecifikácia:
- Účinnosť: 97,5%
- Vstupné napätie: DC 4,5 - 17V

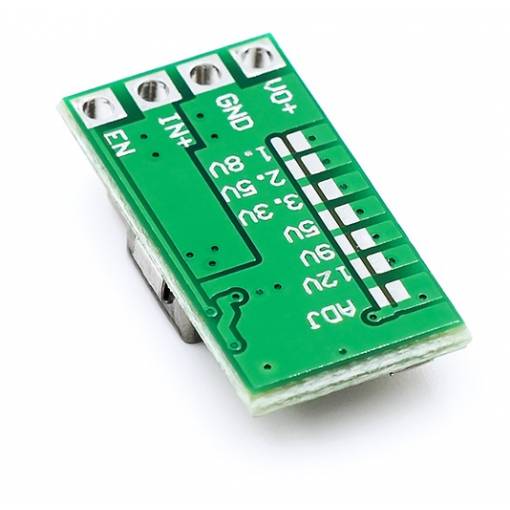

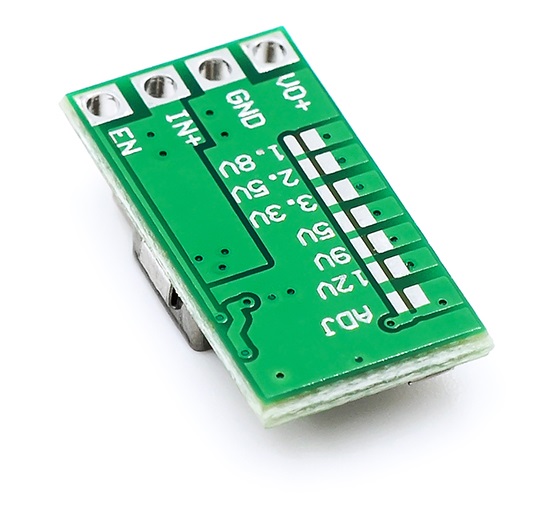

- Výstupné napätie: integrovaný a pevný výstup, na zadnej strane je možné zvoliť pevné výstupné napätie
- Nastaviteľný rozsah: 0,8 - 15V
- Pevné napätie: 5V
- Výstupný prúd: 3A (max)
- Frekvencia spínania: 500KHz
- Výstupný Ripple Wave: 20mV (12V až 5V 3A)
- Šírka pásma: 20 metrov
- Ochrana proti prepätiu: nie
- Statický prúd: 0,85 mA
- Úprava nastavenia zaťaženia: 1%
- Rýchlosť nastavenia napätia: 0,5%
- Rýchlosť dynamickej odozvy: 5% 200uS
- Ochrana proti skratu na výstupe: áno
- Ochrana vstupu do transpozície: nie
- Povolenie kontroly: áno
- Spájanie: spájkovanie
Upozornenie: Pred zapájaním plošiek na fixnú hodnotu výstupu je potrebné prerušiť obvod hodnoty variabilnej (ADJ), viď.: technický postup v sekcii na stiahnutie.

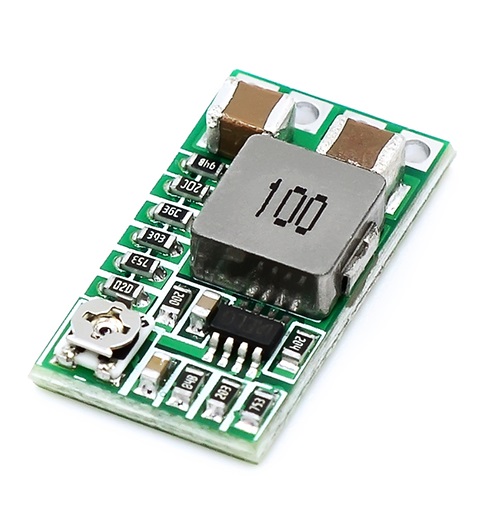

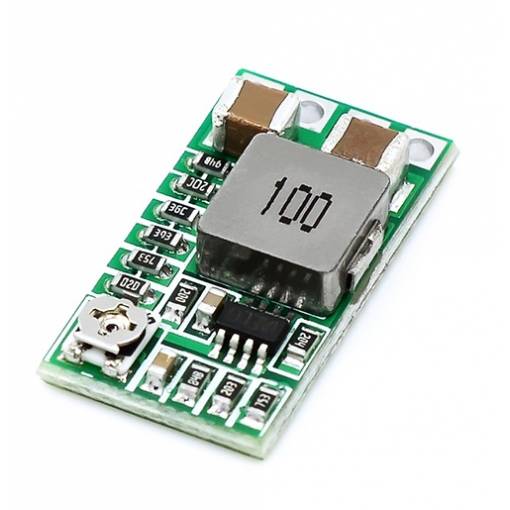

Balíček obsahuje jeden step down modul s napájaním mini buck.
FAQ
1) Jak funguje pin EN (enable)?
Pokud propojíte pin EN s GND, modul se deaktivuje. Pokud ho necháte nezapojený, modul bude aktivní. Logická úroveň signálu na tomto pinu by měla být v rozsahu 0–5 V DC (log. 1. je 2–5 V DC).
