Bez ohľadu či je vstupné napätie 5V, 12V alebo 32V, výstup môže byť stabilizovaný napríklad na 12V.
Vlastnosti:
- Široké vstupné napätie: 5 až 32 VDC
- Široké výstupné napätie: 1.25V ~ 35V (všetky vstupné napätie môžu byť ľubovoľne regulované)
- Vstavané 4A výkonné spínače MOSFET umožňujú efektivitu až 94%; (Prúd LM2577 je 3A)
- Vysoká spínacia frekvencia 400kHz, zvlnenie je menšie (frekvencia LM2577 iba 50 kHz)
Aplikácia: solárna fotovoltaika, veterná energia a ďalšie aplikácie pri nestabilnom napätí.
Technické parametre:

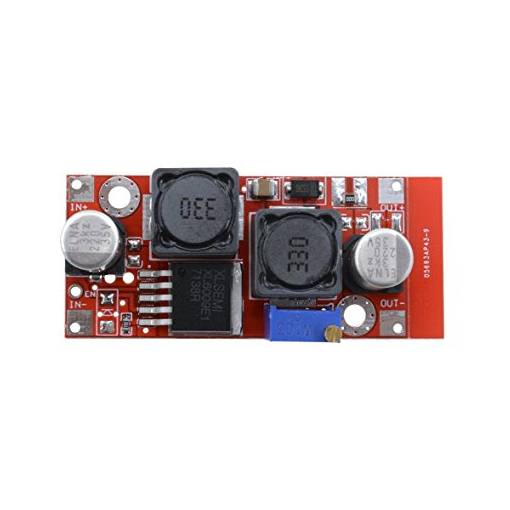

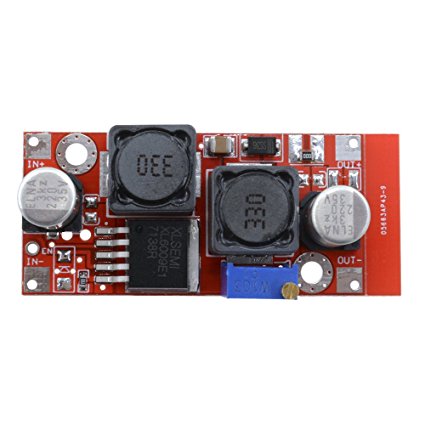

- Špecifikácia modelu: Boost-buck modul automatický DSN6000AUD
- Oprava: nesynchrónna náprava
- Vstupný rozsah: 5 až 32 VDC
- Výstupný rozsah: 1,25V ~ 35V
- Vstupný prúd: 3A (max), bez záťaže 18mA (5V vstup, 8V výstup, bez záťaže je menší ako 18mA, čím vyššie napätie, tým väčší je záťažový prúd).
- Účinnosť konverzie: <94%
- Spínacia frekvencia: 400KHz
- Výstupné zvlnenie: 50mV (čím vyššie je napätie, tým väčší je prúd, tým väčšie je zvlnenie)
- Regulácia zaťaženia: ± 0,5%
- Regulácia napätia: ± 0,5%
- Prevádzková teplota: -40℃ ~ +85℃
Tip pre nastavenie výstupného napätia:
Trimre bývajú občas z výroby nastavené úplne mimo oblasti, kde je regulované výstupné napätie. Pokiaľ nefunguje regulácia výstupného napätia, skúste otočiť trimrom 25x na jednu stranu, prípadne potom 50x na druhú.
Balíček obsahuje jeden Boost-buck step UP/DOWN modul solárneho napájania.
