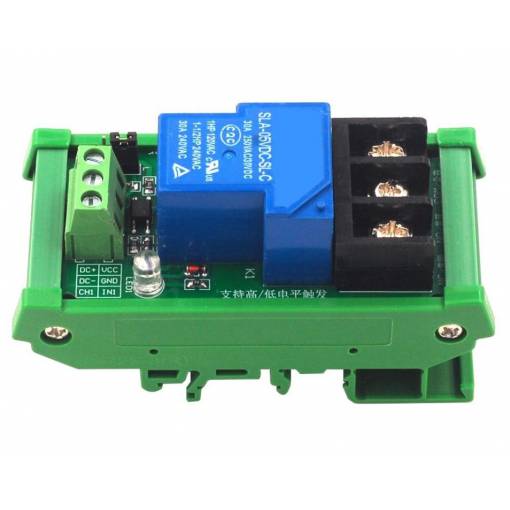

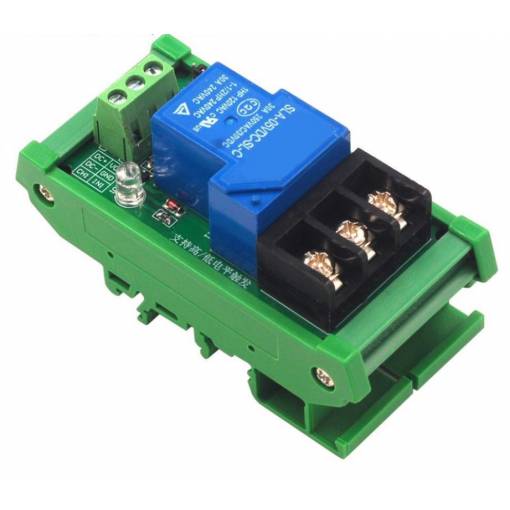

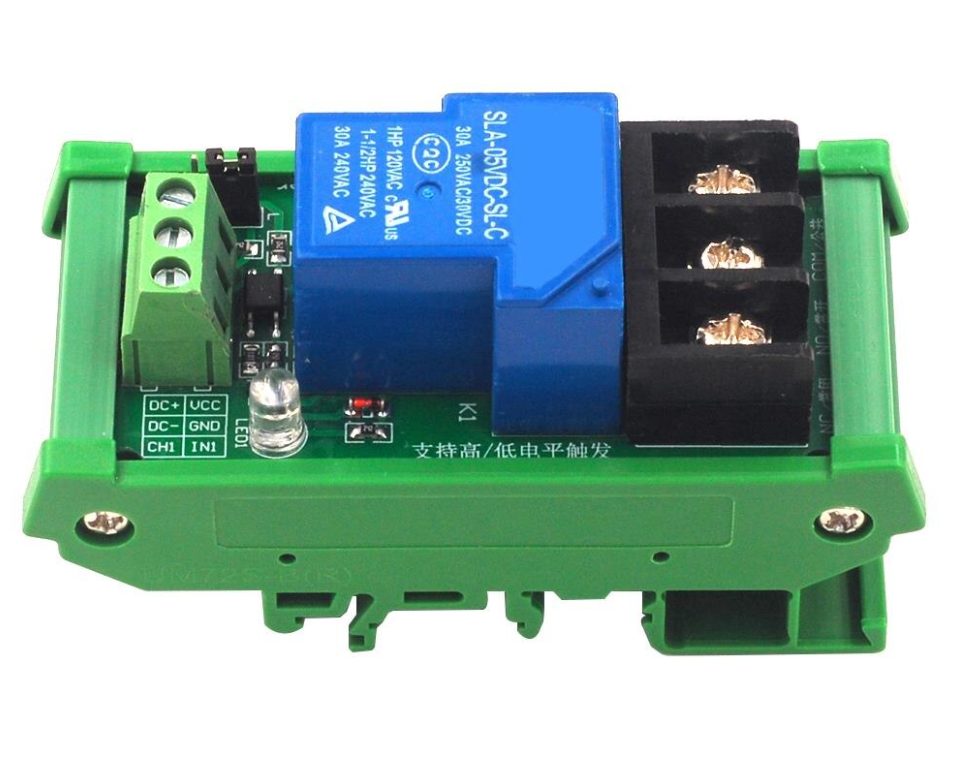

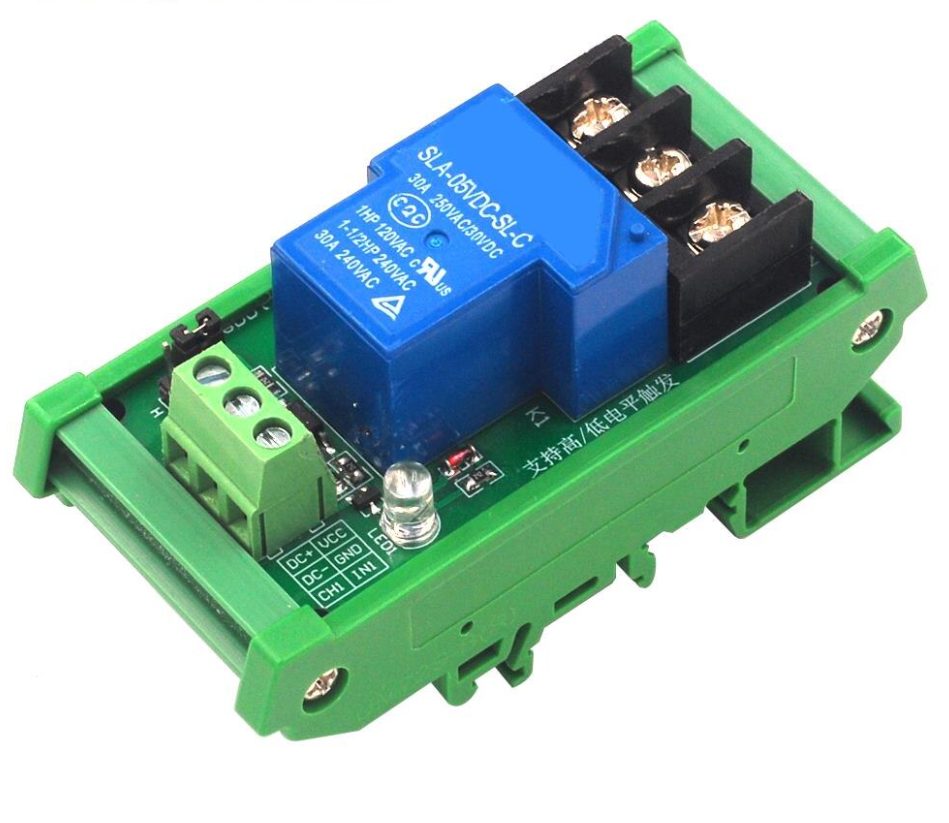

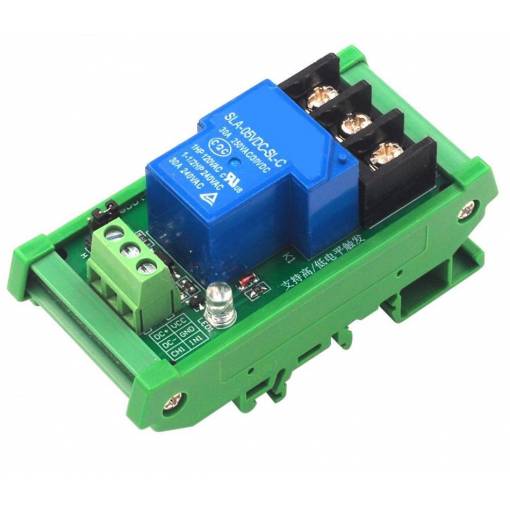

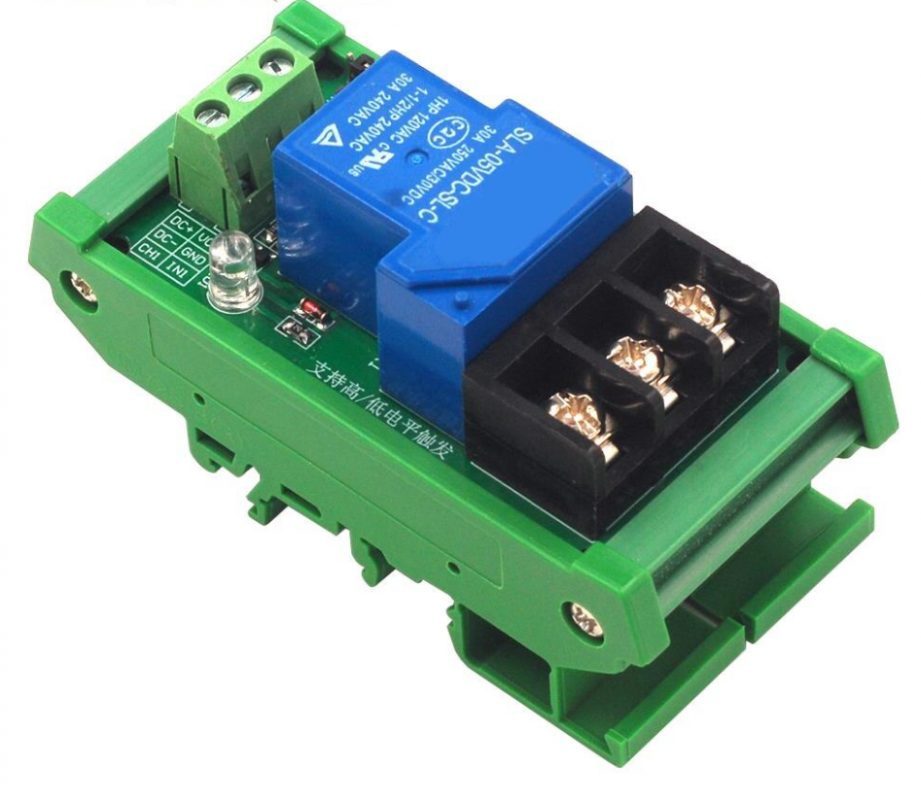

Relé modul 5VDC 230VAC/30VDC 30A s optočlenom.
Low-High spínanie.
Inštalácia na DIN lištu.
Relé moduly sa často používajú na zapínanie a vypínanie elektrických obvodov. Je možné nimi riadiť vysokonapäťové alebo vysokoprúdové zariadenia, ako sú motory, osvetlenie alebo vykurovacie systémy relatívne malými ovládacími prúdmi a nízkym napätím.
Vďaka montáži na DIN lištu sú tieto moduly ľahko inštalovateľné a modulárne, čo umožňuje jednoduchú integráciu do elektrických rozvádzačov.
Galvanické oddelenie relé modulu zvyšuje bezpečnosť a spoľahlivosť elektrických obvodov:
Toto oddelenie znamená, že existuje fyzická bariéra medzi riadiacim (vstupným) a spínacím (výstupným) obvodom relé, čo zabráni priamemu elektrickému priechodu medzi nimi.
Chráni citlivé riadiace obvody pred vysokými napätiami alebo prúdmi, ktoré môžu nastať na spínacej strane.
Pomáha redukovať elektromagnetické rušenie medzi riadiacim a spínacím obvodom, čo je obzvlášť dôležité v aplikáciách s vysokofrekvenčnými alebo rušivými signálmi.
Zvyšuje bezpečnosť tým, že izoluje používateľské rozhranie od vysokonapäťových alebo vysokoprúdových častí obvodu.
Zabraňuje spätným prúdom vniknúť do riadiaceho obvodu.
Low-High (Low-Hi) zapojenie pri relé modulov sa týka spôsobu, akým sú moduly aktivované signálom:
Low - aktivácia relé keď je na riadiaci pin privedená logická 0 (obvykle 0V)
High - aktivácia relé keď je na riadiaci pin privedená logická 1 (napríklad 5V)
nastavuje sa pomocou Jumperu na module.
Špecifikácia:
Ovládacie napätie: 5VDC
Spínané napätie: 250VAC alebo 30VDC
Maximálny spínaný prúd: 30A
Galvanické oddelenie: optočlenom

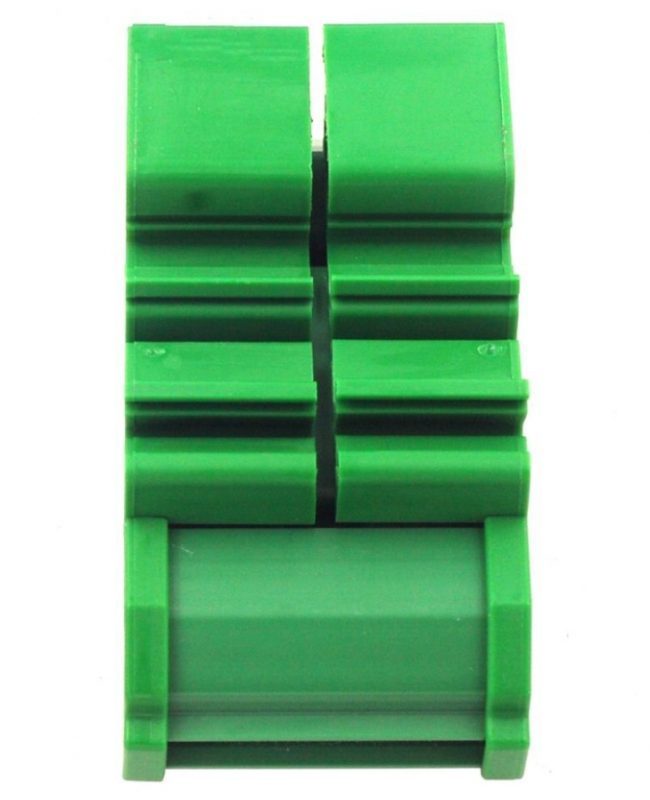

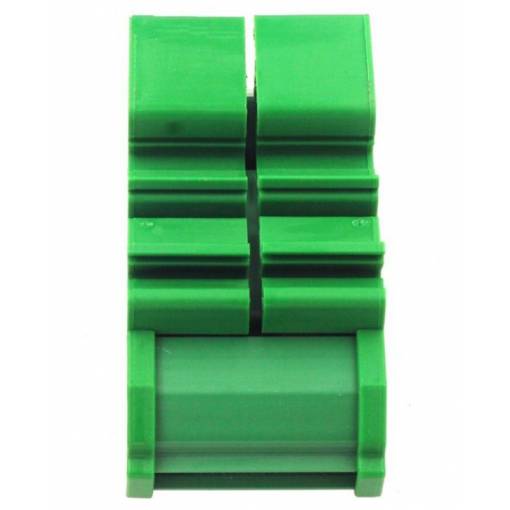

Prevedenie: na DIN lištu
Spôsob zapojenia: Skrutkovacie svorkovnice
Rozmery: 88 x 43 x 47 mm
Hmotnosť: 88g
Ďalšie vlastnosti: Kontrolka napájania relé, Kontrolka zopnutia, Low-High modifikácie.
Obsah balenia:
1x relé modul
