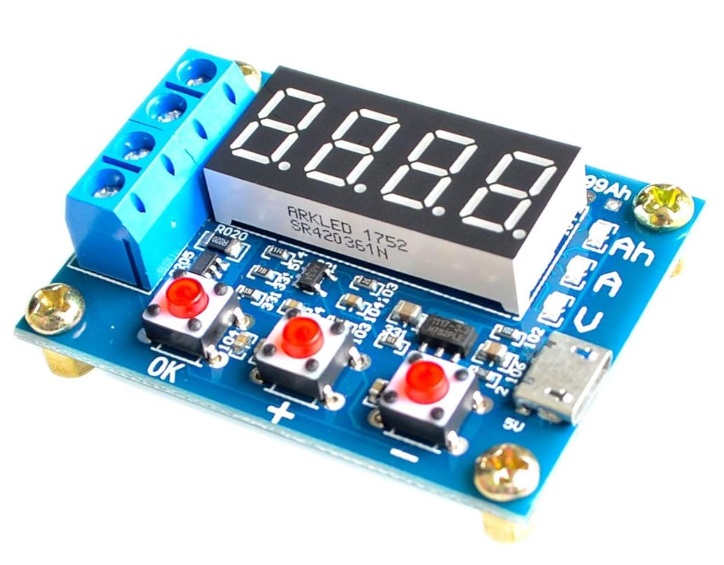

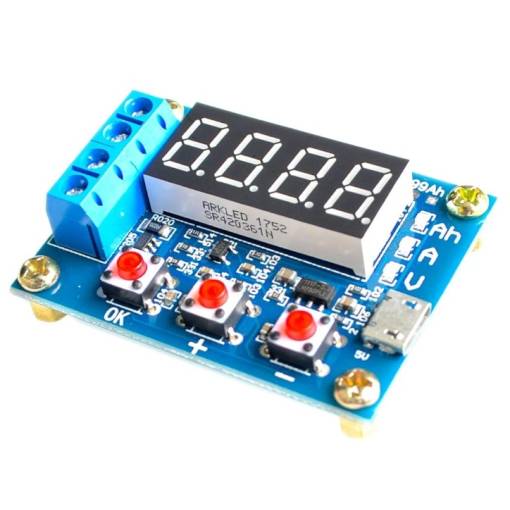

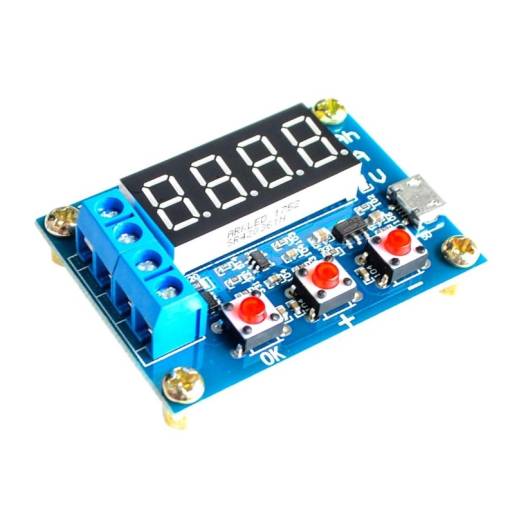

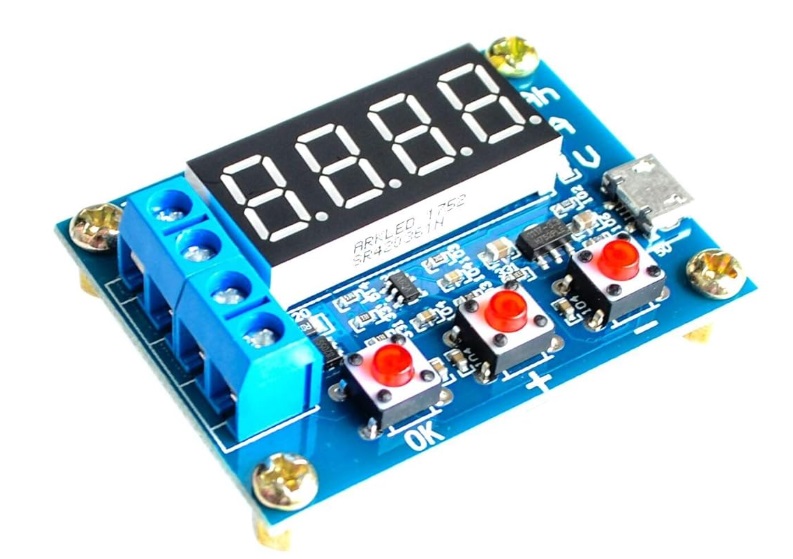

ZB2L3 je jednoduchý, ale účinný tester na meranie skutočnej kapacity Li-ion batérií (napr. 18650, 14500, 26650 a pod.). Meranie prebieha kontrolovaným vybíjaním cez záťaž a výsledná kapacita v mAh je zobrazená na podsvietenom LCD displeji, spolu s napätím a časom vybíjania.
Tester je dodávaný vrátane dvoch výkonových rezistorov 5W 7.5Ω, ktoré slúžia ako vybíjacia záťaž – modul je teda pripravený na okamžité použitie. Hodí sa pre domácich majstrov, opravárov, repasovanie akumulátorov alebo každého, kto chce triediť články podľa reálnej výdrže.
Ako ZB2L3 používať (vrátane popisu svoriek):
Popis svorkovnice:
• R a R – výstupy na pripojenie vybíjacej záťaže (rezistorov)
• +IN a –IN – vstupy na pripojenie testovanej batérie
Postup testovania:
-
Pripoj rezistory (súčasť dodávky):
Pripoj oba rezistory 5W 7.5Ω na svorky R a R. Ak chceš nižšiu záťaž (dlhší test), môžeš použiť len jeden. -
Pripoj batériu:
Pripoj testovanú Li-ion batériu k svorkám +IN a –IN. Daj pozor na správnu polaritu.
Vstupné napätie batérie musí byť medzi 2–15 V. -
Nastav koncové napätie:
Pomocou tlačidla na module nastav koncové vybíjacie napätie, napr. 3.0 V (odporúčané pre 18650). -
Spusť test:
Po pripojení modul automaticky spustí vybíjanie cez rezistory. Na displeji sa zobrazuje aktuálne napätie, čas a priebežne počítaná kapacita. -
Po dokončení:
Akonáhle napätie batérie dosiahne nastavené minimum, tester test automaticky ukončí a na displeji sa zobrazí konečná kapacita batérie v mAh.
✅ Tipy na presné meranie:
• Pred testom batériu úplne nabi (napr. na 4.2 V pri Li-ion).
• Nepoužívaj batérie pod 2.5 V – riziko poškodenia.
• Možno testovať aj iné typy batérií (napr. LiFePO4) s upraveným koncovým napätím.
Technické parametre:
• Model: ZB2L3
• Vstupné napätie (meraná batéria): 2 – 15 V
• Rozsah merania kapacity: až 9999 mAh
• Záťaž: 2× priložený výkonový rezistor 5W 7.5Ω
• Displej: LCD s podsvietením (napätie, čas, mAh)
• Rozmery modulu: cca 60 × 20 × 10 mm
• Hmotnosť: cca 10 g

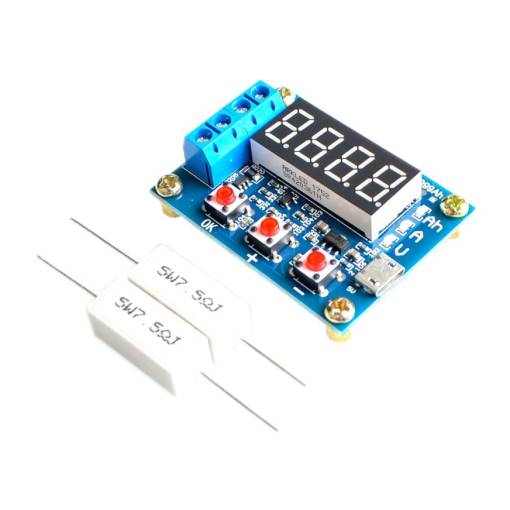

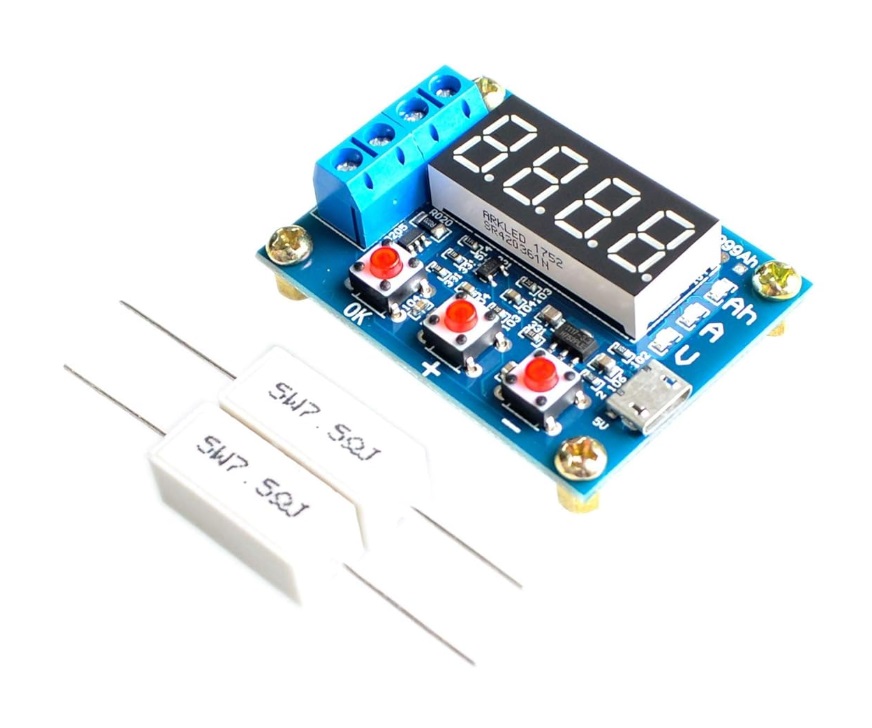

Obsah balenia:
• 1× tester ZB2L3
• 2× výkonový odpor 5W 7.5Ω
ZB2L3 je ideálna voľba pre každého, kto chce jednoducho a spoľahlivo overiť skutočný stav svojich Li-ion batérií.
