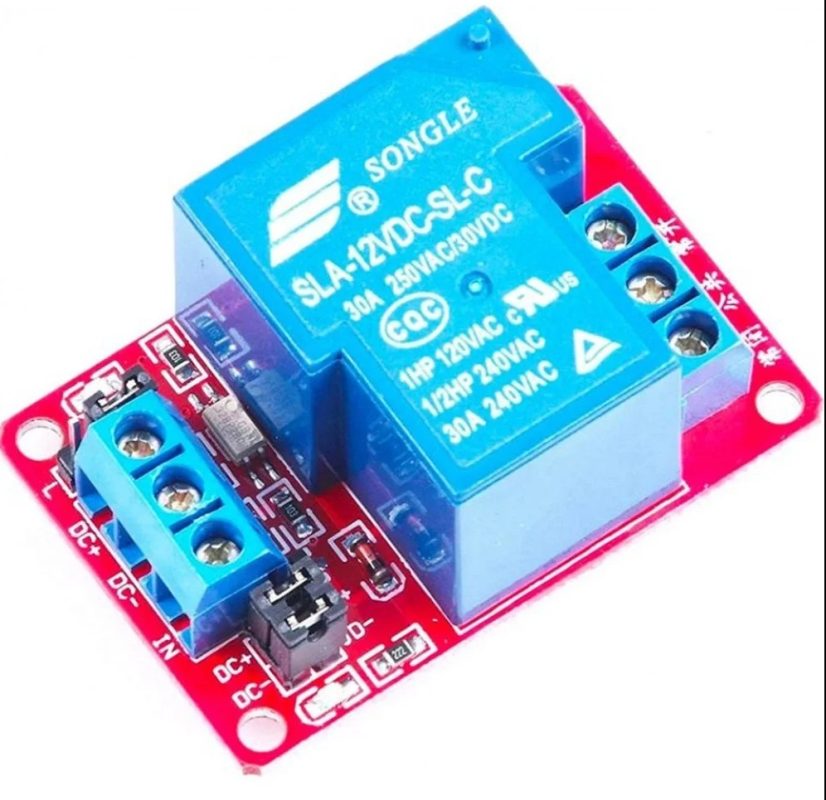

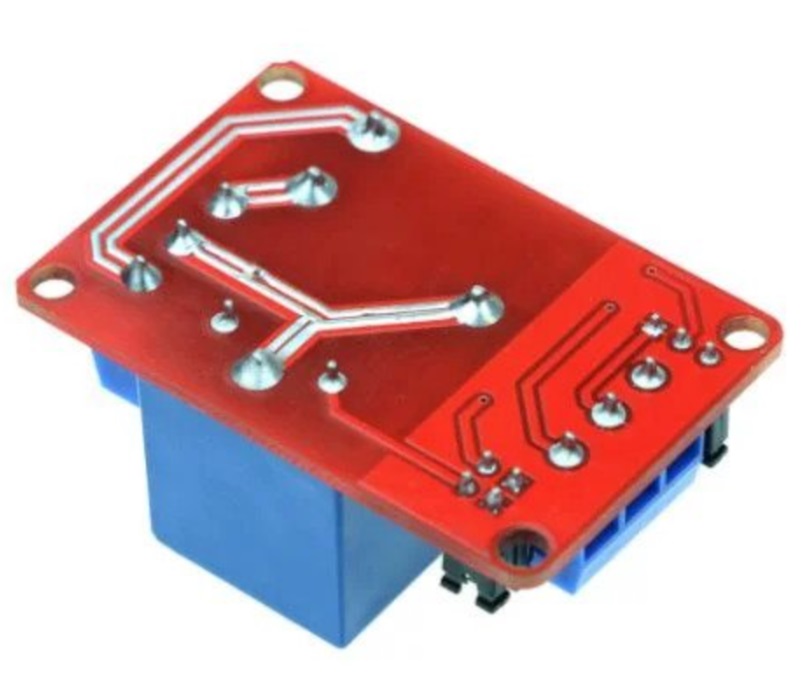

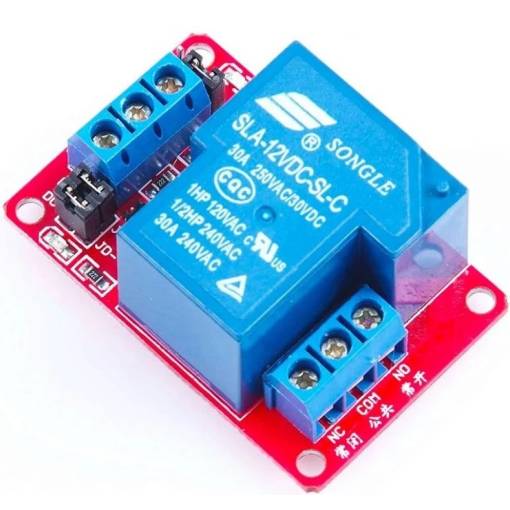

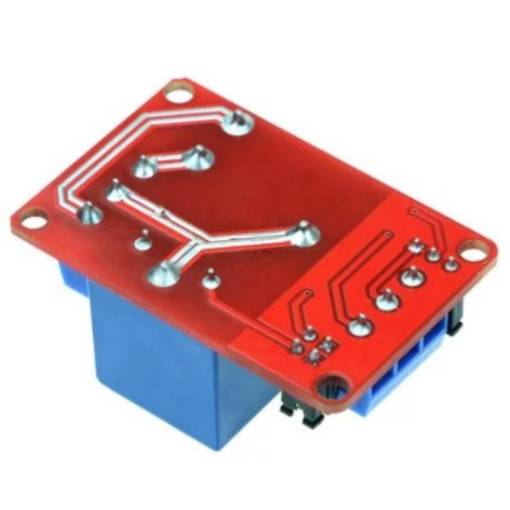

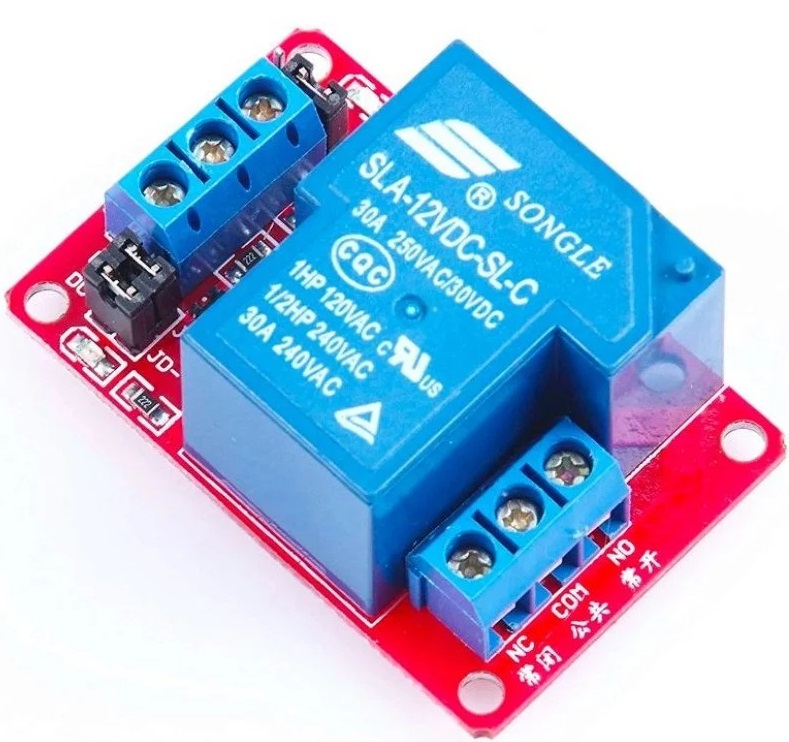

Tento jednokanálový silový relé modul je osadený výkonným relé Songle SLA-05VDC-SL-C, ktoré umožňuje spínanie záťaže až 30 A pri 250 V AC alebo 30 V DC. Je ideálny pre projekty, kde je potrebné spoľahlivo ovládať silové spotrebiče z nízkonapäťového riadiaceho systému (napr. Arduino, ESP32, Raspberry Pi, PLC).
Modul je vhodný na ovládanie motorov, čerpadiel, LED pásikov, kúrenia, napájacích vetiev alebo na automatizáciu domácnosti a dielne.
Nastaviteľné jumpery:
- DC+ / DC–
Umožňujú zvoliť spôsob napájania modulu:- DC+ – používa spoločné napájanie 5 V pre relé aj vstupnú logiku
- DC– – umožňuje oddelené napájanie relé a riadiacej logiky (užitočné na izoláciu pri riadení z citlivého mikrokontroléra).
Poznámka: Pri oddelenom napájaní musí byť spoločná zem (GND) prepojená medzi logikou a relé.
- L / H
Volí logiku spúšťania relé:- L (LOW trigger): relé sa zopne pri log. 0 (GND) na vstupe
- H (HIGH trigger): relé sa zopne pri log. 1 (napätie 3.3–5 V)
⚙️ Technické parametre:
- Typ relé: Songle SLA-05VDC-SL-C
- Napätie cievky: 5 V DC
- Proud cievky: cca 185 mA
- Spínané napätie a prúd:
- max. 250 V AC / 30 A
- max. 30 V DC / 30 A
- Počet kanálov: 1 (jednokanálový)
- Ovládací vstup: LOW alebo HIGH podľa nastavenia jumperu
- Stavová LED dióda: Áno – signalizuje aktiváciu relé
- Rozmery: cca 45 × 26 × 18 mm
- Montážne otvory: Áno
✅ Využitie:
- Spínanie výkonných spotrebičov (motor, osvetlenie, kúrenie)
- Automatizácia domácnosti, dielne, garáže
- Riadenie z mikrokontrolérov (Arduino, ESP32, Raspberry Pi, STM32)
- Prepínanie medzi primárnym a záložným napájaním
- Riadenie čerpadiel, ventilátorov, zámkov, solenoidov
- Ovládanie z PLC výstupov alebo reléových výstupných modulov
Obsah balenia:
- 1× relé modul s relé SLA-05VDC-SL-C
Tento silový relé modul 5V / 30A je ideálnym riešením pre všetky projekty, kde potrebuješ spoľahlivo ovládať zariadenia s vyšším prúdovým odberom. Vďaka prepínateľnému typu spúšťania (LOW/HIGH) a možnosti oddeleného napájania ho jednoducho začleníš aj do citlivejších riadiacich obvodov.
