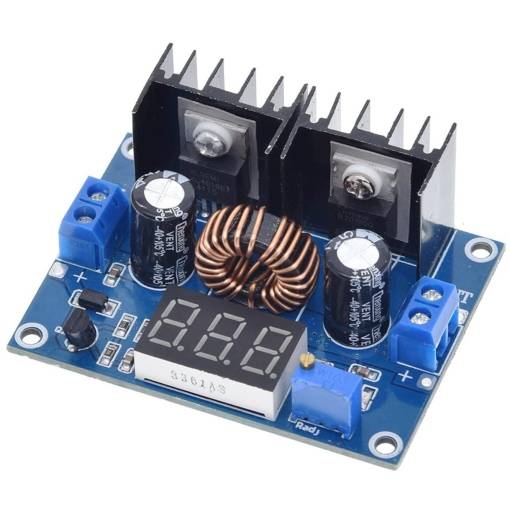

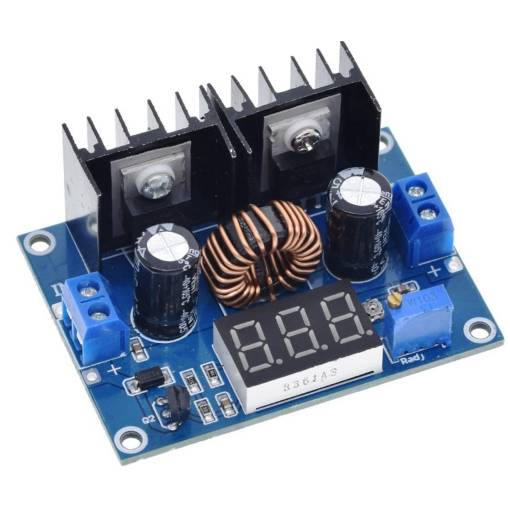

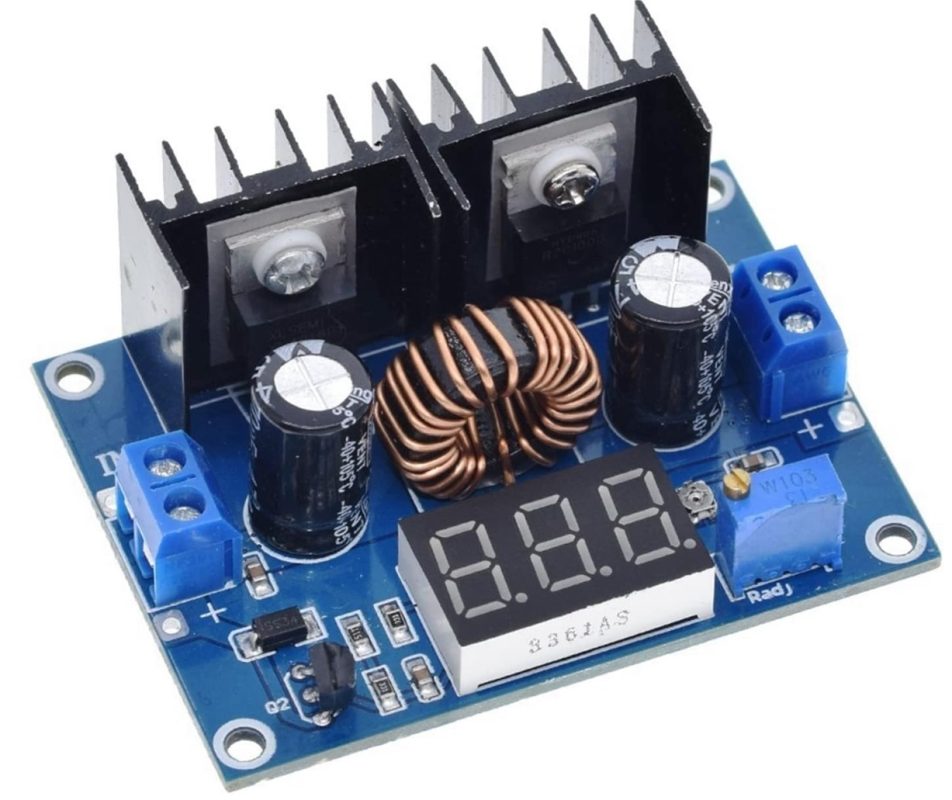

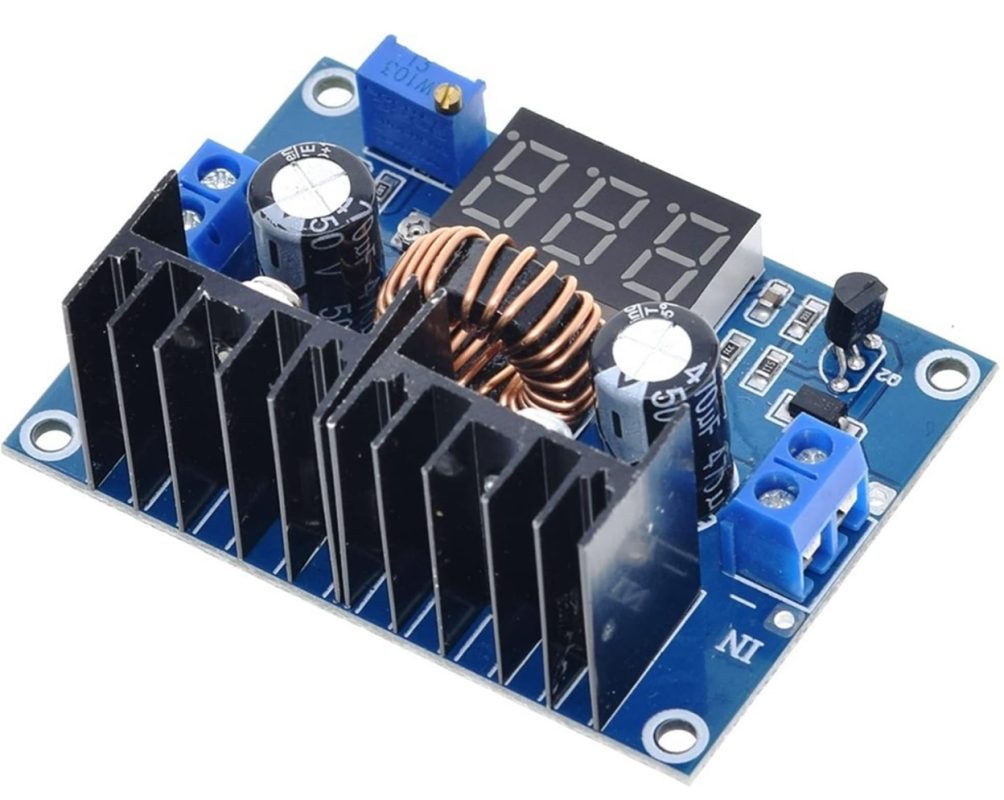

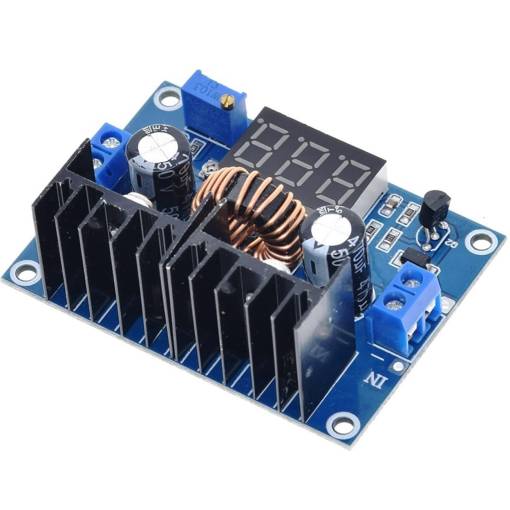

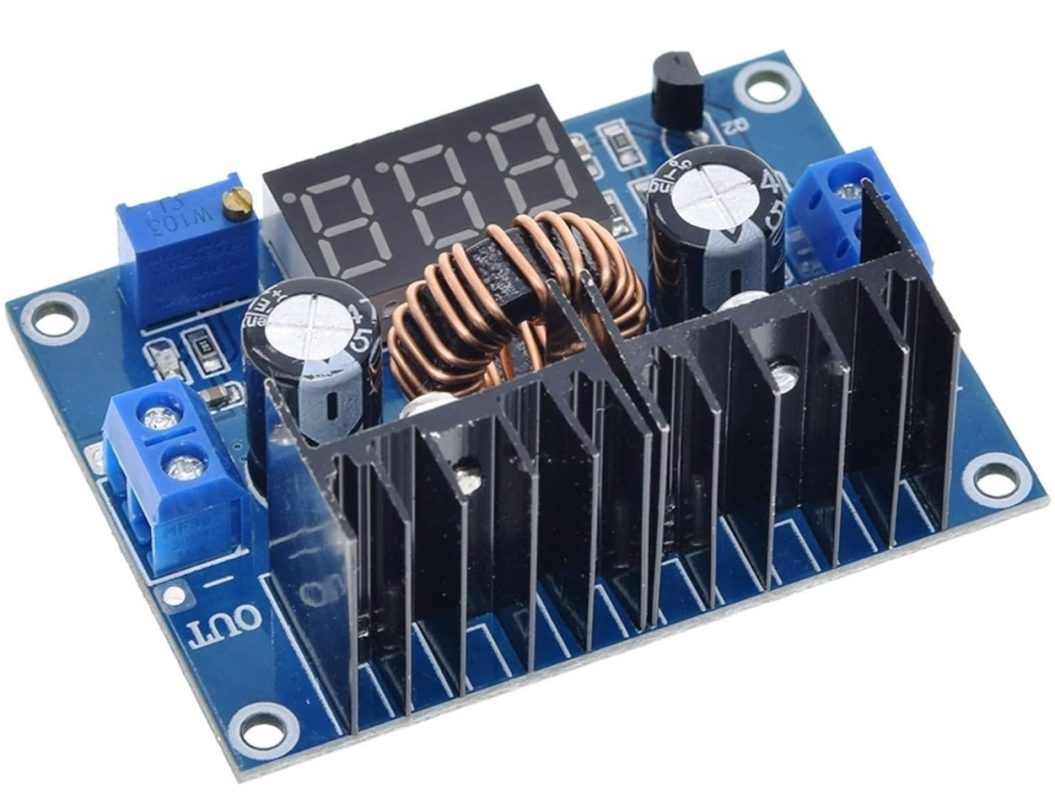

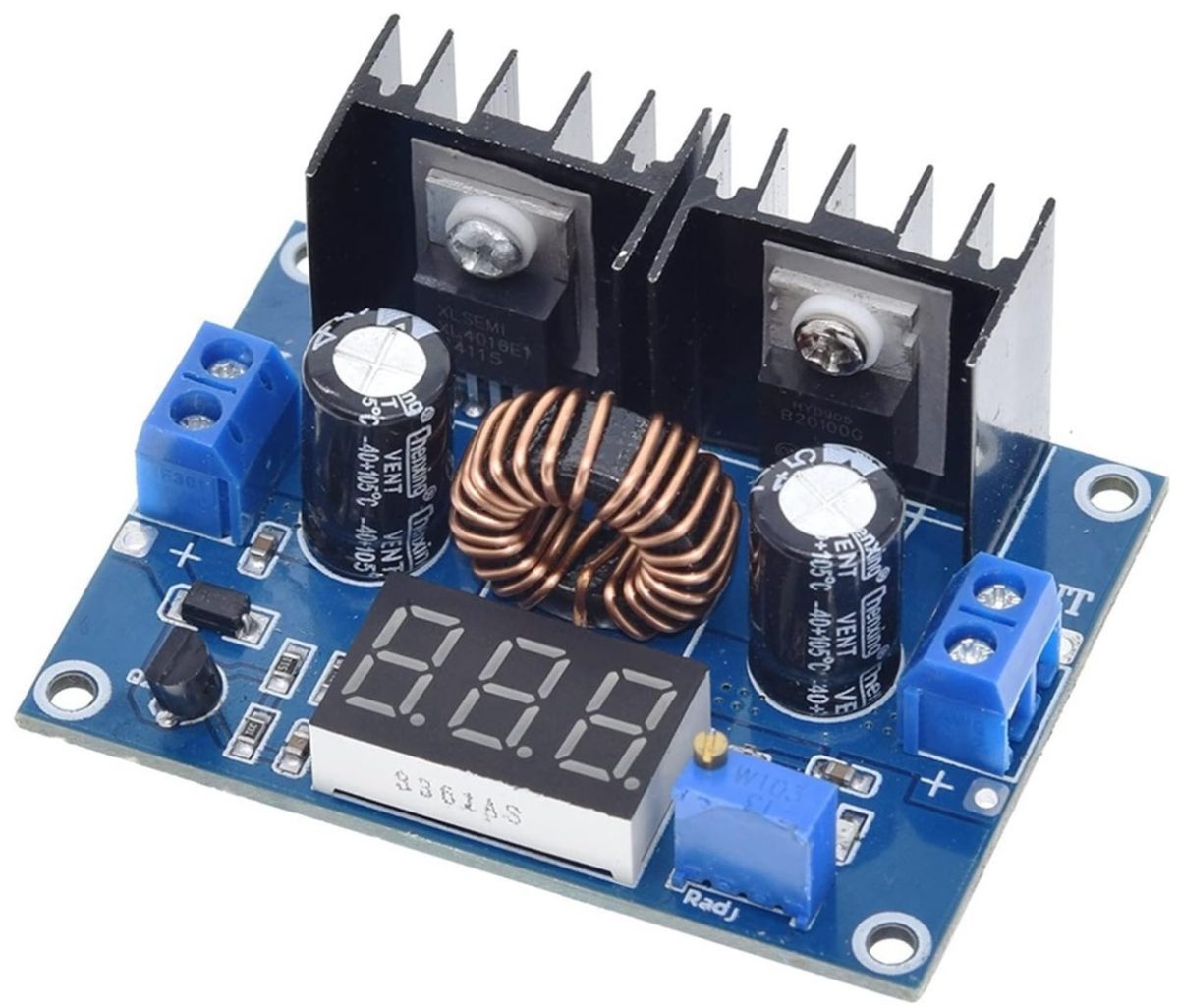

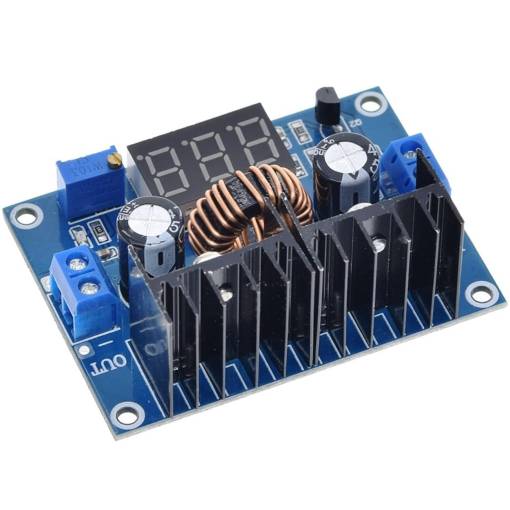

Modul XH-M404 je výkonný DC-DC step-down (buck) menič, vhodný na spoľahlivé zníženie napätia v rozsahu 4–40 V DC na nastaviteľné výstupné napätie pomocou viacotáčkového trimra. Založený je na čipe XL4016E1, ktorý je dimenzovaný až na 8 A výstupného prúdu (krátkodobo), odporúča sa max. 5 A pre trvalú prevádzku bez chladenia.
Súčasťou modulu je 3-miestny LED voltmeter, ktorý v reálnom čase zobrazuje aktuálne výstupné napätie. Menič je ideálny na napájanie elektronických zariadení, LED pásikov, motorov, mikrokontrolérov, nabíjačiek alebo laboratórnych obvodov.
⚙️ Technické parametre:
- Model: XH-M404
- Typ: DC-DC step-down (buck) menič

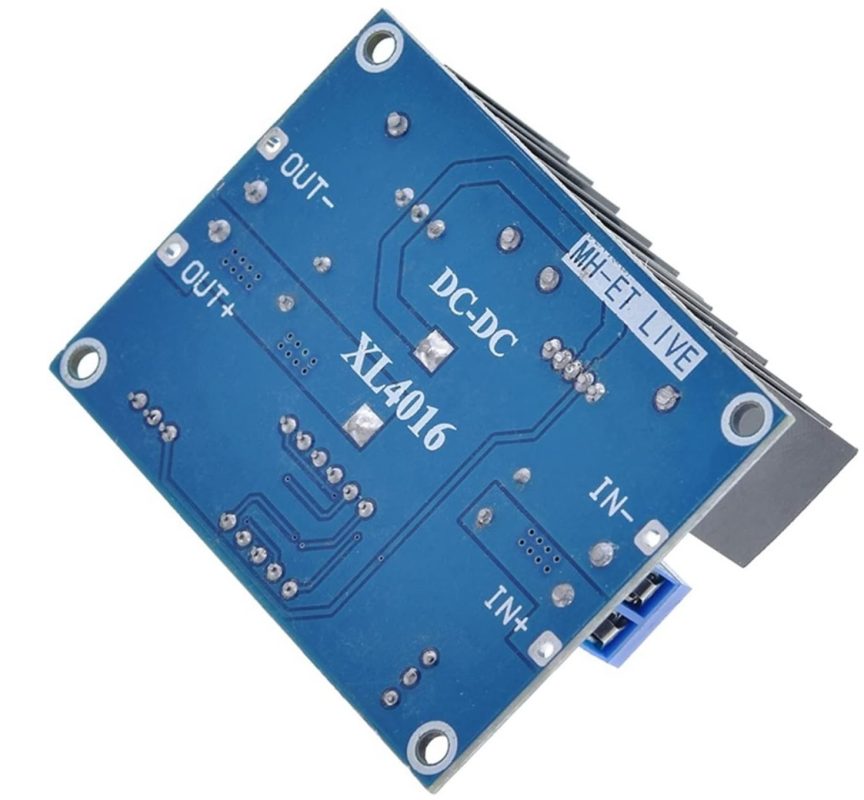

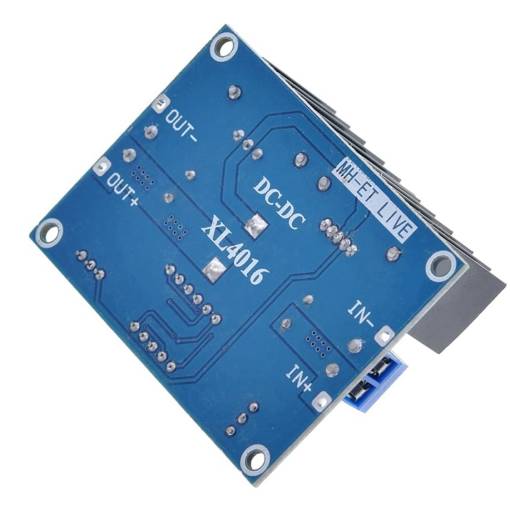

- Riadiaci čip: XL4016E1
- Vstupné napätie: 4 – 40 V DC
- Výstupné napätie: 1.25 – 36 V DC (nastaviteľné viacotáčkovým trimrom)
- Výstupný prúd: max. 7 A (odporúčané max. 5 A trvalo)
- Maximálny výkon: až 180 W
- Účinnosť: až 96 %
- Regulácia výstupu: viacotáčkový trimr
- Displej: LED voltmeter (zobrazuje výstupné napätie)
- Frekvencia spínania: cca 180 kHz

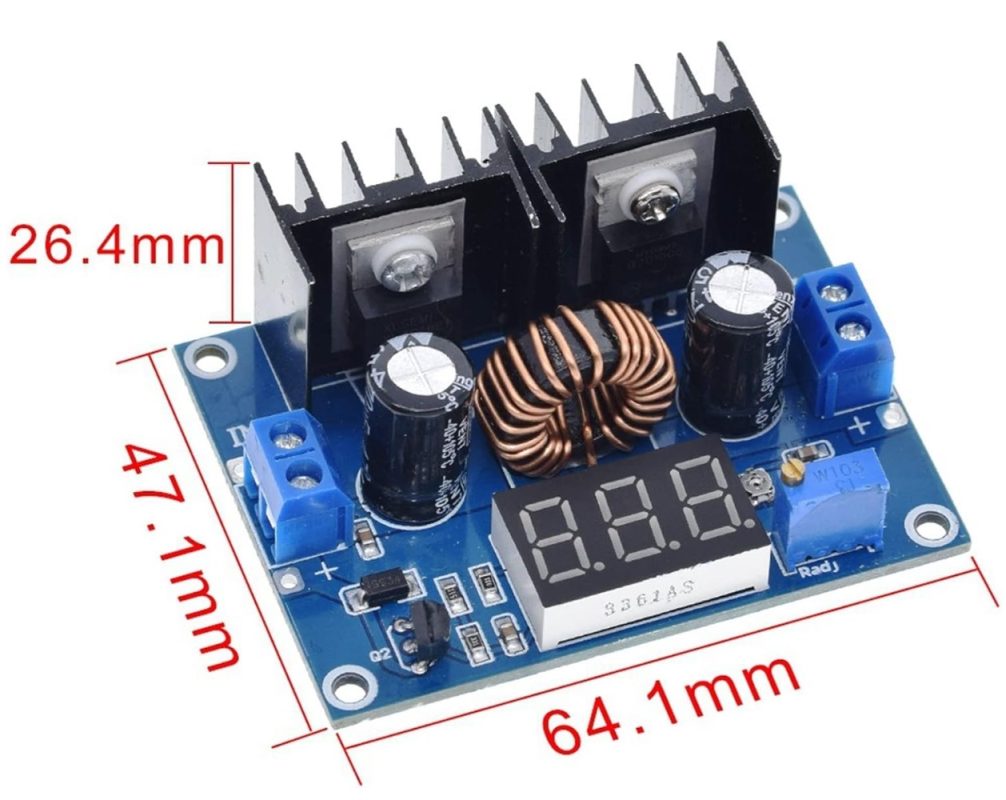

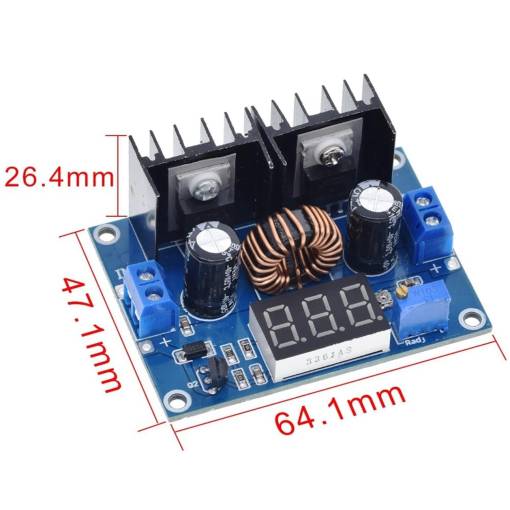

- Rozmery: cca 65 × 39 × 22 mm
- Chladenie: možnosť pridania pasívneho/aktívneho chladiča
- Ochrany: čiastočné (prepätie, prehriatie – podľa návrhu)
- ✅ Využitie:
- Zníženie napätia napr. z 24 V na 12 V alebo 5 V
- Napájanie LED pásikov, ventilátorov, motorov
- Napájanie Arduino, ESP, STM32, ďalších mikrokontrolérov
- DIY nabíjačky (odporúčané s doplnkovou ochranou)
- Laboratórny zdroj v kompaktnej veľkosti
- Vhodné pre automobilovú alebo solárnu techniku
Tipy na použitie:
- Pred pripojením záťaže najprv nastav výstupné napätie trimrom bez zaťaženia.
- Výstupné napätie možno jemne ladiť – viacotáčkový trimr umožňuje presné nastavenie.
- Pre vyššie prúdy pridaj chladič na výkonový čip (XL4016) a/alebo ventilátor.
- Menič nie je galvanicky oddelený – výstupné GND je spojené so vstupným.
XH-M404 je výborný a všestranný znižujúci menič napätia s vysokým výkonom a integrovaným voltmetrom. Vhodný do dielne, laboratória aj do trvalých napájacích riešení.
