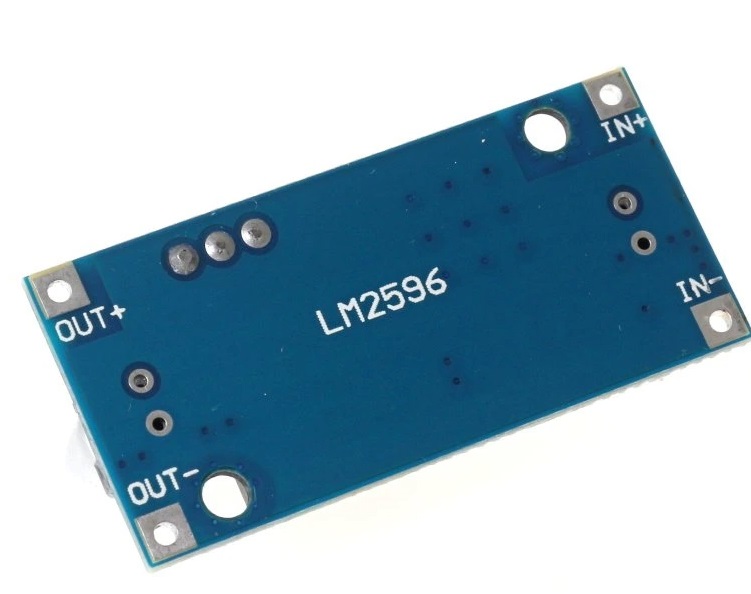

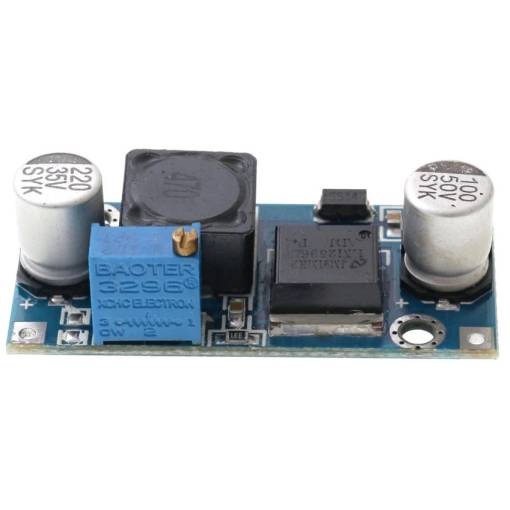

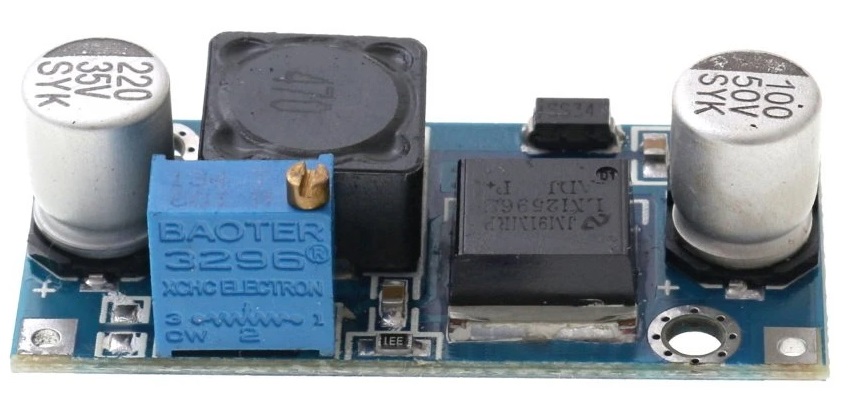

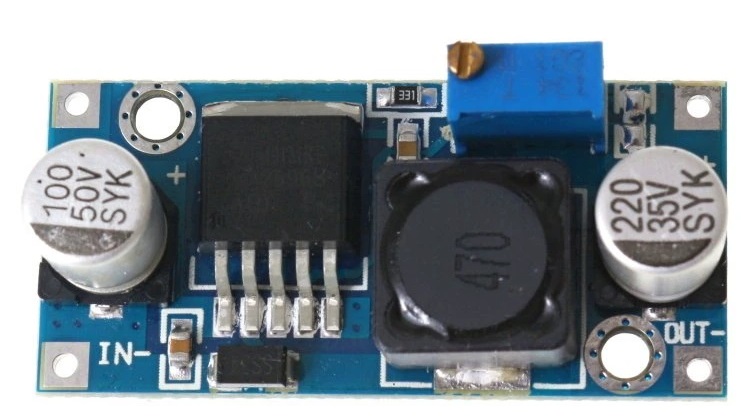

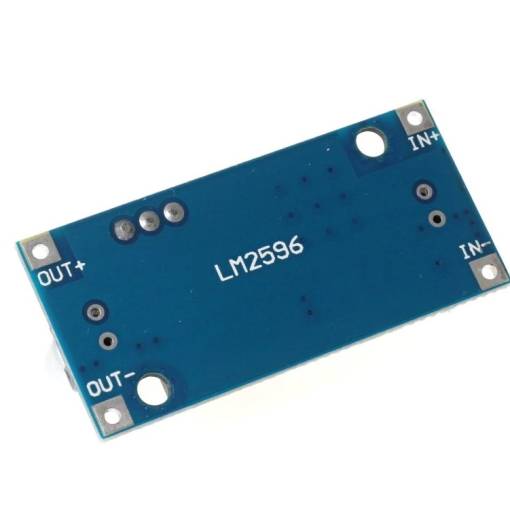

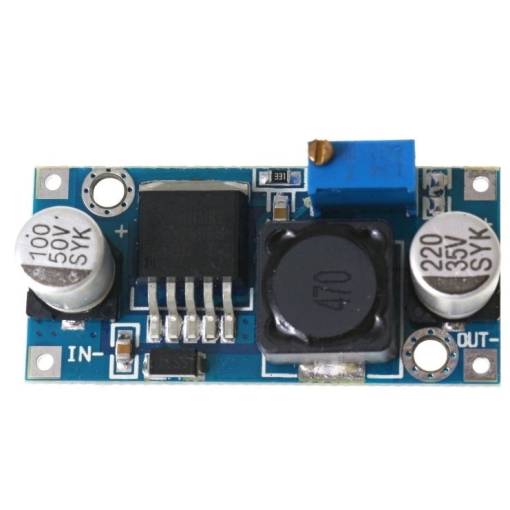

Tento step-down (buck) DC-DC menič je osadený čipom LM2596 alebo LM2596S, ktorý umožňuje účinné a stabilné zníženie napätia z vyššieho vstupného rozsahu (napr. 12 V, 24 V alebo až 40 V) na požadované výstupné napätie v rozsahu 1,5–35 V DC. Výstupné napätie je možné presne nastaviť pomocou otočného trimra.
Maximálny výstupný prúd modulu je 3 A, pričom pre trvalú prevádzku bez chladiča sa odporúča záťaž do 2 A. Menič je vďaka svojej spoľahlivosti, kompaktnej veľkosti a jednoduchému použitiu ideálny pre široké spektrum projektov – od domácich bastliarskych konštrukcií až po trvalé inštalácie v priemysle alebo dopravnej technike.
Modul nájde využitie pri napájaní Arduino, ESP32, STM32, LED pásikov, motorov, prevodníkov, senzorov, routerov alebo iných elektronických zariadení, kde je potrebné stabilizované nižšie napätie z vyššieho zdroja.
⚙️ Technické parametre:
- Typ: DC-DC step-down menič (buck)
- Integrovaný obvod: LM2596 alebo LM2596S
- Vstupné napätie: 5 – 40 V DC
- Výstupné napätie: 1,5 – 35 V DC (nastaviteľné)
- Maximálny výstupný prúd: 3 A (odporúčané do 2 A trvalo)
- Účinnosť: 75–85 % (podľa vstupného napätia a záťaže)
- Ovládanie výstupu: otočný trimr
- Rozmery: 43 × 21 × 14 mm
- Hmotnosť: cca 10 g
- Montážne otvory: áno
- Displej / LED indikácia: nie
✅ Využitie:
- Zníženie napätia napr. z 24 V na 5 V alebo 3.3 V
- Napájanie mikrokontrolérov (Arduino, ESP, STM32...)
- LED pásiky, senzory, motory, reléové moduly
- Vlastné napájacie zdroje a stabilizátory
- Solárne a batériové napájacie systémy
- Školské a výukové projekty
Tipy na použitie:
- Výstupné napätie nastavuj trimrom a meraj externým multimetrom
- Pre vyššie prúdové zaťaženie (nad 1.5 A) odporúčame prídavné chladenie
- Výstupná a vstupná GND sú prepojené – modul nie je galvanicky oddelený
- Neodporúča sa pre citlivé audio zariadenia bez dodatočnej filtrácie
Step-down menič s LM2596 je univerzálny napájací modul, ktorý vďaka svojej jednoduchosti, dostupnosti a spoľahlivosti nájde uplatnenie v každej dielni, laboratórnom projekte alebo trvalom zariadení.
Obsah balenia:
1x Step-down menič 5–40 V na 1,5–35 V – LM2596 / LM2596S, max. 3 A
