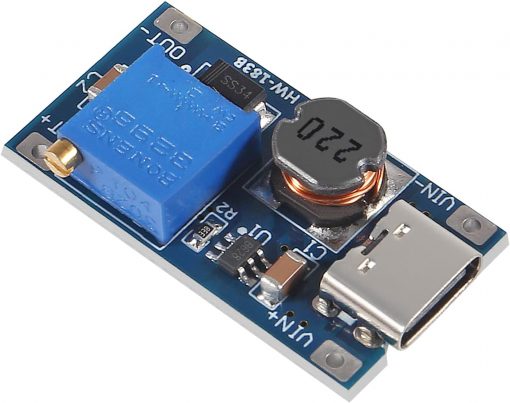

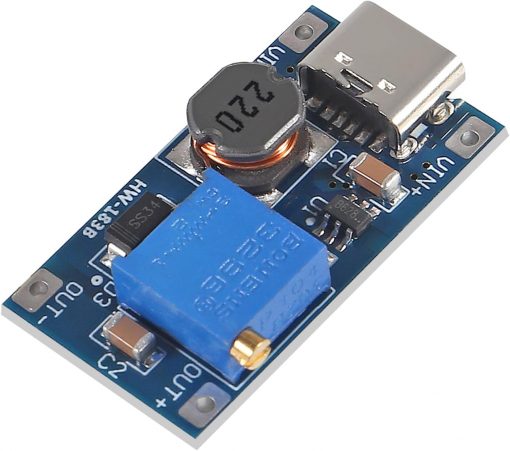

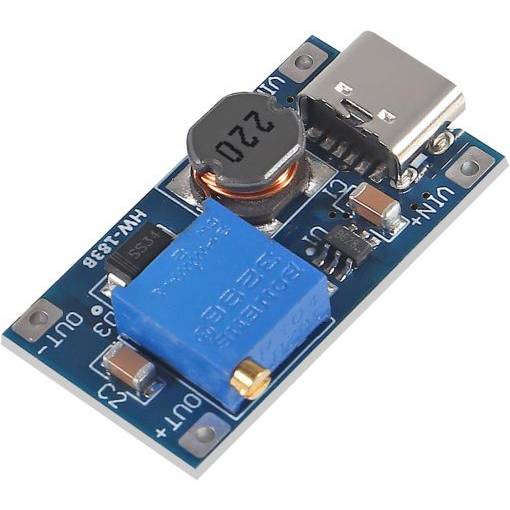

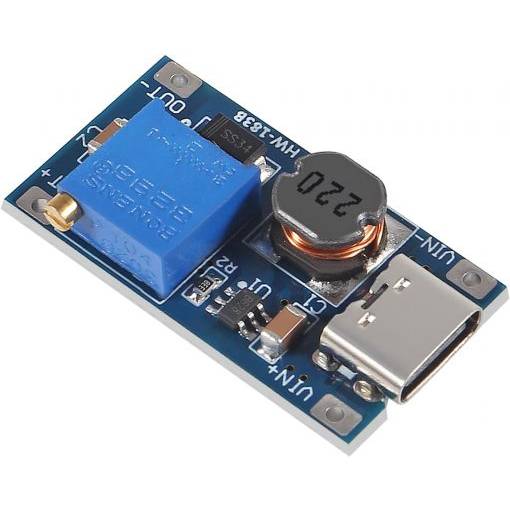

XY-016 s čipom B6284 je step-up (boost) DC-DC menič, ktorý umožňuje spoľahlivo zvyšovať napätie z nízkeho vstupného rozsahu 3–24 V DC na výstupné napätie až 28 V, s maximálnym výstupným prúdom až 2 A (v závislosti od vstupu a výstupu).
Verzia s USB-C vstupom umožňuje napájanie napríklad z powerbanky, USB-C portu notebooku, laboratórneho zdroja alebo batériového modulu. Výstupné napätie je nastaviteľné pomocou otočného trimra.
Modul je ideálny na napájanie zariadení, ktoré vyžadujú vyššie napätie než vstupné, napríklad Arduino, senzory, LED pásiky, mobilné routery, moduly s 9 V/12 V vstupom a ďalšia elektronika.
⚙️ Technické parametre:
- Typ: DC-DC step-up (boost) menič
- Model: XY-016
- Riadiaci čip: B6284
- Vstupné napätie: 3 – 24 V DC (cez USB-C)
- Výstupné napätie: 5 – 28 V DC (nastaviteľné)
- Max. výstupný prúd: až 2 A (odporúčané do 1 A trvalo)
- Účinnosť: až 93 %
- Regulácia: otočný trimr

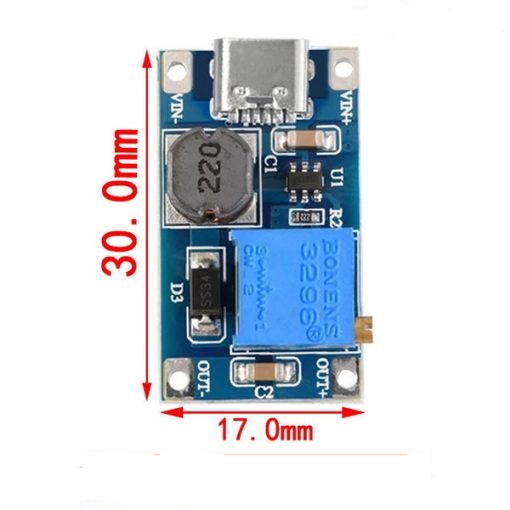

- Rozmery: cca 32 × 18 × 7 mm
- Rozhranie: vstup cez USB-C konektor
- Displej: nie
- LED indikácia: áno (napájanie)
✅ Využitie:
- Napájanie mikrokontrolérov (napr. Arduino 5 V z 3.7 V Li-Ion)
- Powerbanka → 9 V / 12 V zariadenia
- DIY projekty, solárne napájanie
- LED moduly, prevodníky, senzory
- Zvýšenie napätia z Li-ion, NiMH, solárnych panelov
- Experimentálne a prenosné napájanie
Tipy na použitie:
- Pred pripojením záťaže nastav výstupné napätie trimrom a over ho multimetrom
- Pre vyššie prúdové zaťaženie odporúčame dobré chladenie a dostatočný vstupný zdroj
- Udržiavaj vstupné napätie nižšie ako výstupné (nefunguje ako step-down)
- Neprekračuj 2 A alebo 28 V na výstupe – hrozí poškodenie čipu
B6284 XY-016 s USB-C je výkonný a kompaktný zvyšujúci menič ideálny pre prenosné a nízkonapäťové napájacie aplikácie, kde potrebuješ dostať z slabého zdroja viac.
Obsah balenia:
1x Step-up menič B6284 XY-016 – 2 A, DC-DC zvyšujúci modul s USB-C vstupom
