Tento step-down (buck) menič s čipom XL4015 je určený na efektívne zníženie napätia v rozsahu 5–40 V DC na výstupnú hodnotu 1.5–37 V DC, ktorú možno pohodlne nastaviť pomocou otočného trimra. Výstupný prúd môže dosahovať až 5 A, čo z neho robí veľmi výkonný a univerzálny napájací modul pre široké spektrum využitia.
Súčasťou modulu je trojciferný LED displej, ktorý zobrazuje aktuálne výstupné napätie v reálnom čase, čo je praktické pri nastavovaní aj počas prevádzky.
Integrovaný chladič zabezpečuje chladenie pri vyššom zaťažení.
⚙️ Technické parametre:
- Typ: DC-DC step-down (buck) menič
- Riadiaci čip: XL4015
- Vstupné napätie: 5 – 40 V DC
- Výstupné napätie: 1.5 – 37 V DC (nastaviteľné)
- Výstupný prúd: max. 5 A (odporúčané do 4 A trvalo)
- Maximálny výkon: 75 W (s chladením)
- Účinnosť: až 96 %
- Zobrazenie napätia: LED displej (3-miestny, výstupné napätie)
- Regulácia: otočný trimr

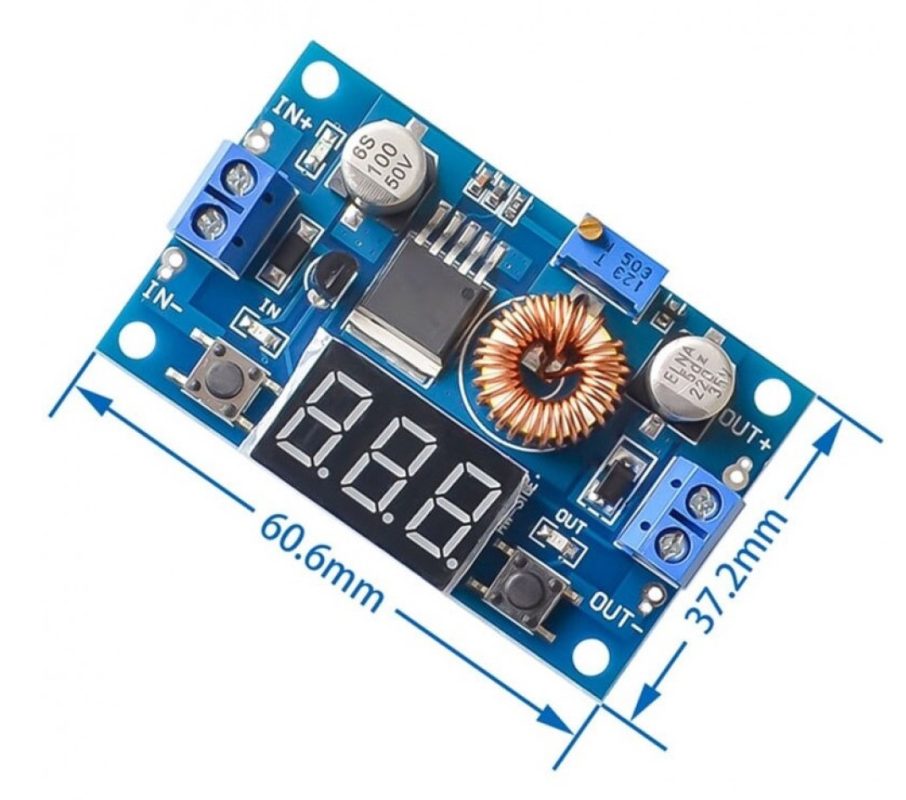

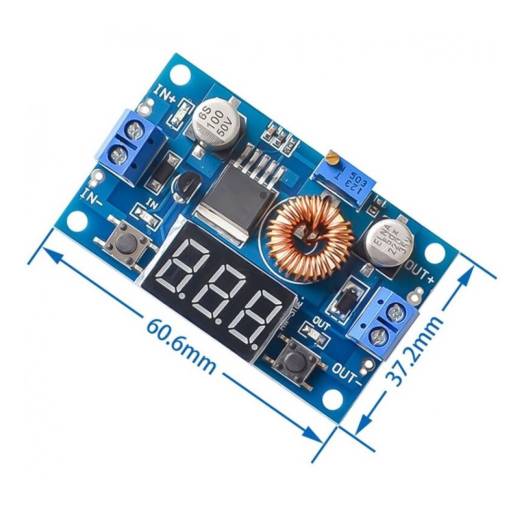

- Rozmery: cca 67 × 40 × 15 mm
- Chladenie: hliníkový chladič (neosadený)
- Ochrany: prehriatie, prepätie
✅ Využitie:
- Napájanie elektroniky, LED modulov, ventilátorov, motorov
- Napájací zdroj pre Arduino, ESP32, STM32 a ďalšie moduly
- Nastaviteľný laboratórny zdroj v kompaktnej forme
- Batériové a solárne napájacie systémy
- Nabíjačky (s dodatočnou ochranou)
- Mobilné a zabudované napájanie

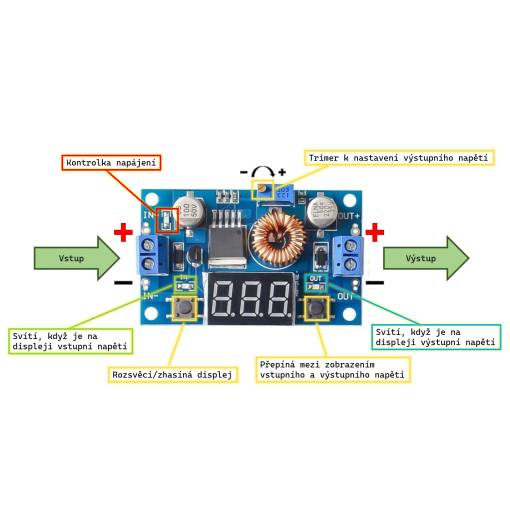

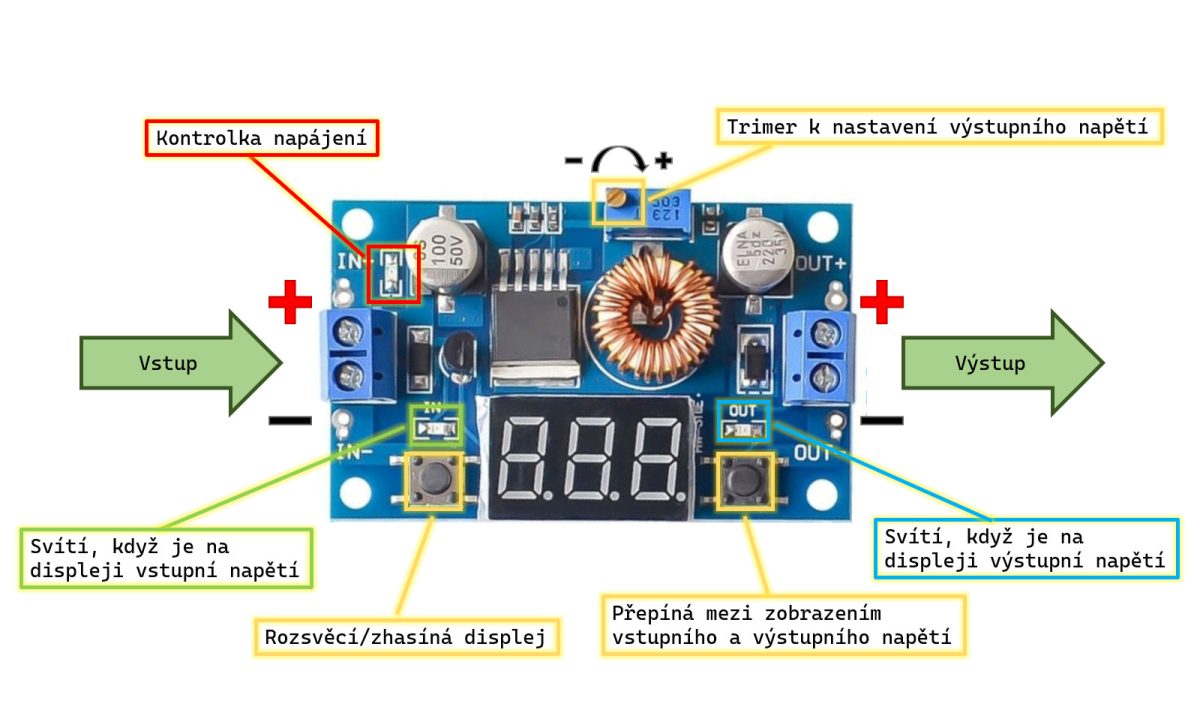

Tipy na použitie:
- Napätie nastavuj pomocou trimra, hodnotu sleduj na displeji
- Pre prúdy nad 3 A zabezpeč dostatočné chladenie (napr. ventilátor)
- GND vstupu a výstupu sú prepojené – nie je galvanicky oddelený
- Výstupné napätie odporúčame overiť externým multimetrom pri kalibrácii
Step-down menič XL4015 s digitálnym voltmetrom je skvelou voľbou pre každého, kto potrebuje spoľahlivo napájať zariadenia z vyššieho napätia a zároveň mať okamžitý prehľad o výstupnom stave.

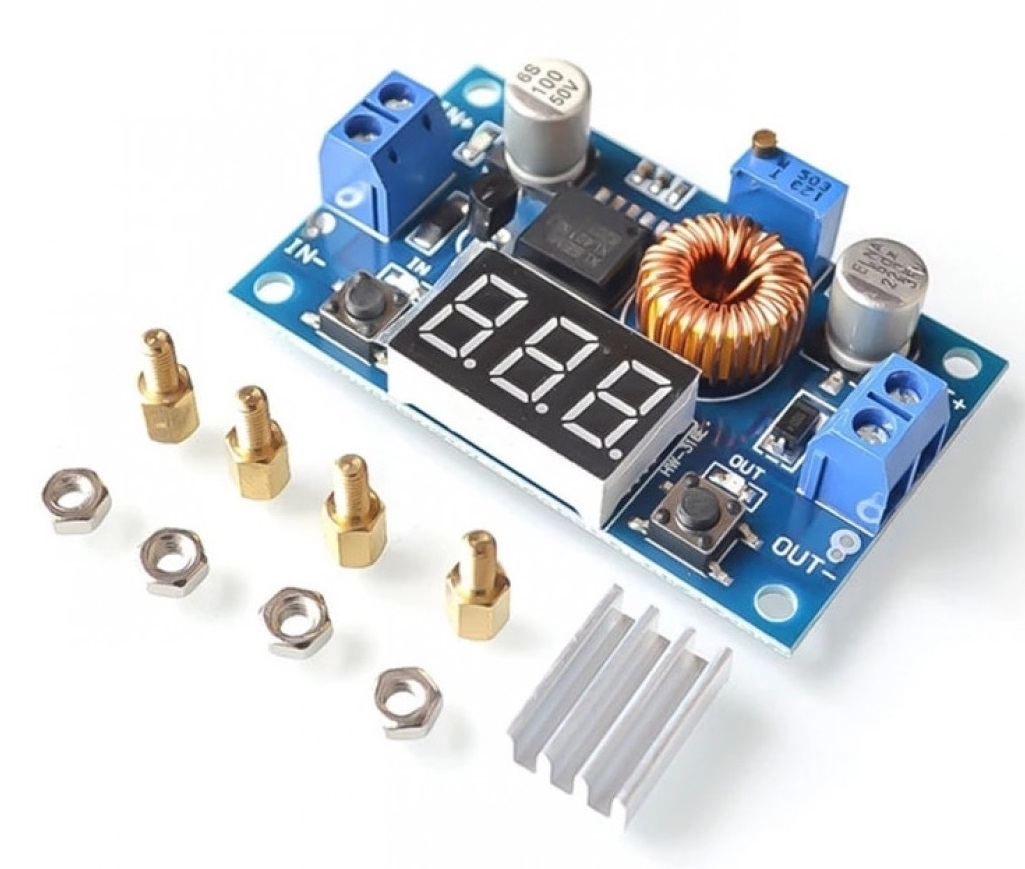

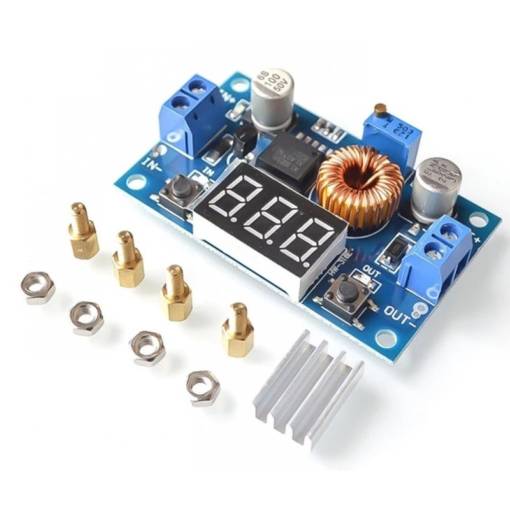

Obsah balenia:
1x Step-down menič XL4015 – 5–40 V na 1.5–37 V, 5 A / 75 W, s digitálnym voltmetrom
4x Dištančný stĺpik M3x5+6mm
4x Matica M3
1x Samolepiaci chladič 16x12x5mm
