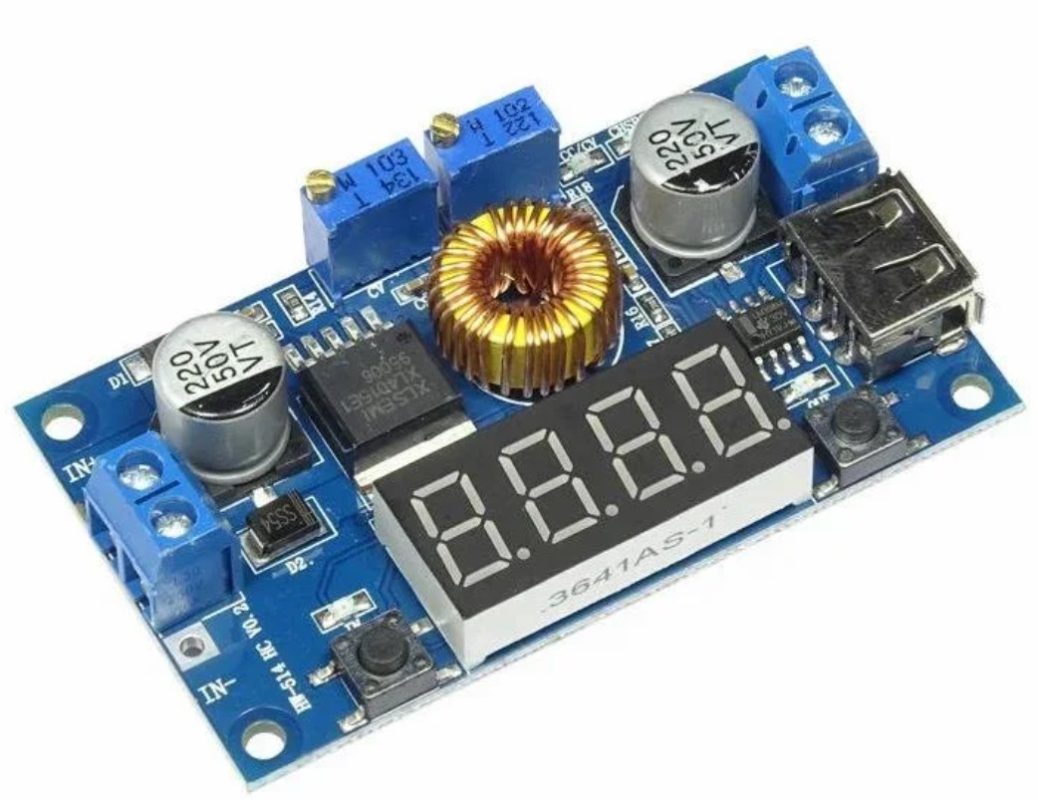

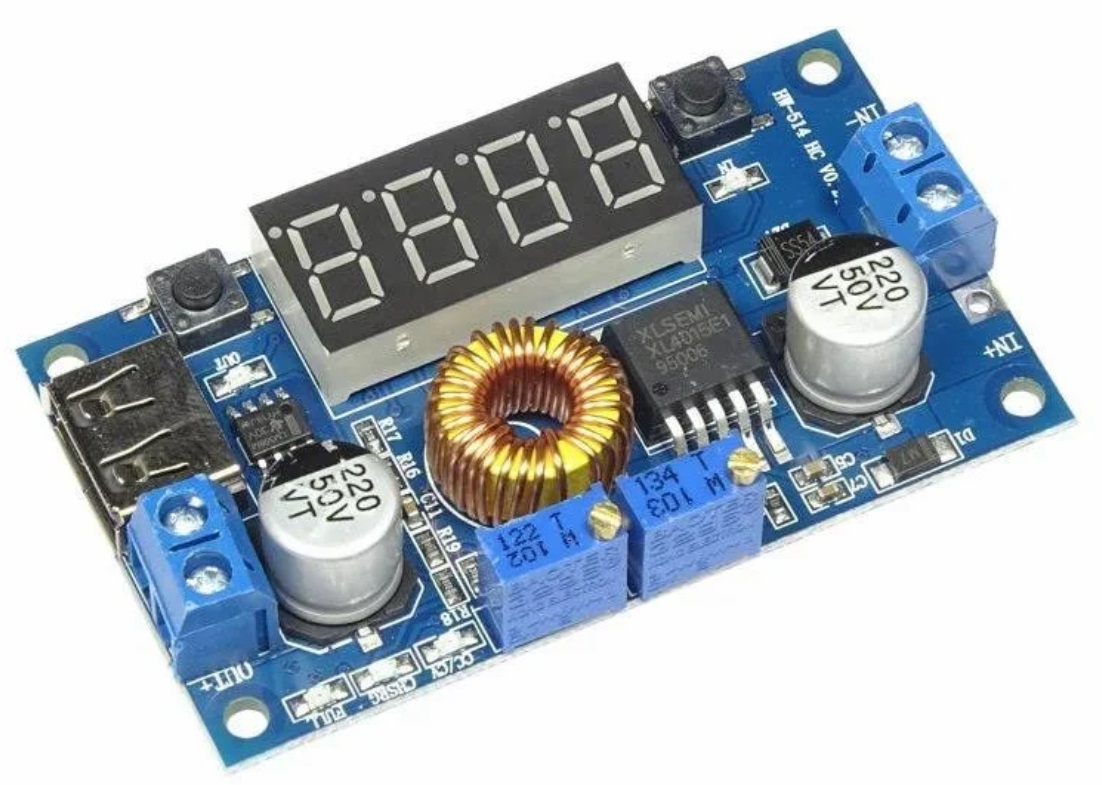

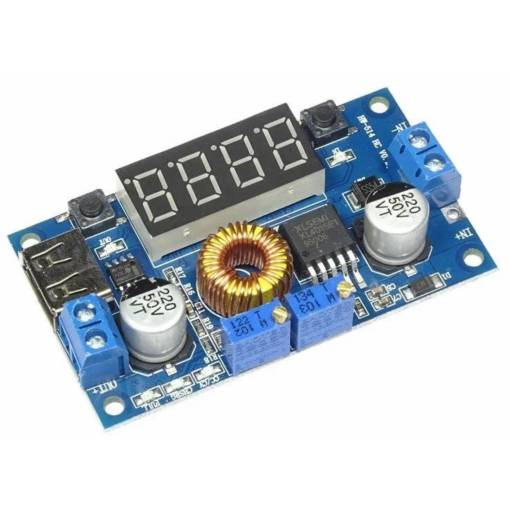

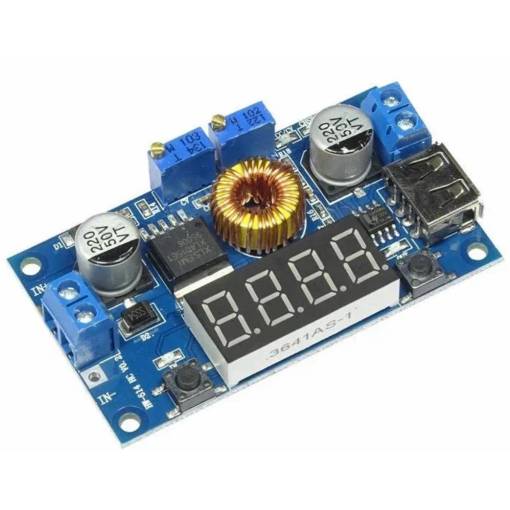

Univerzálny DC-DC znižujúci menič s čipom XL4015 umožňuje prevod vstupného napätia 5–40V na stabilné výstupné napätie 1,5–37V. Výstupný prúd až 5A. Modul má možnosť pracovať v režime CV - konštantné napätie alebo CC - konštantný prúd. Ideálne pre riešenie jednoduchého batériového nabíjania, solárneho napájania, napájania modulov, mikrokontrolérov, LED pásikov a ďalších zariadení.
Multifunkčný displej zobrazuje napätie na vstupe, napätie na výstupe, aktuálny pretekajúci prúd a aktuálny výkon.
⚙️ Technické parametre:
- Typ: DC-DC step-down menič (buck) s režimom CC
- Integrovaný obvod: XL4015
- Vstupné napätie: 5 – 40 V DC
- Výstupné napätie: 1,5 – 37 V DC (nastaviteľné)
- Maximálny výstupný prúd: 5 A (odporúčané do 4 A trvalo)
- Účinnosť: až 96 %

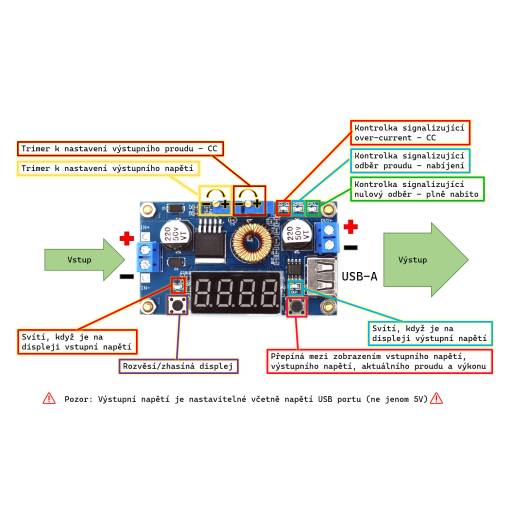

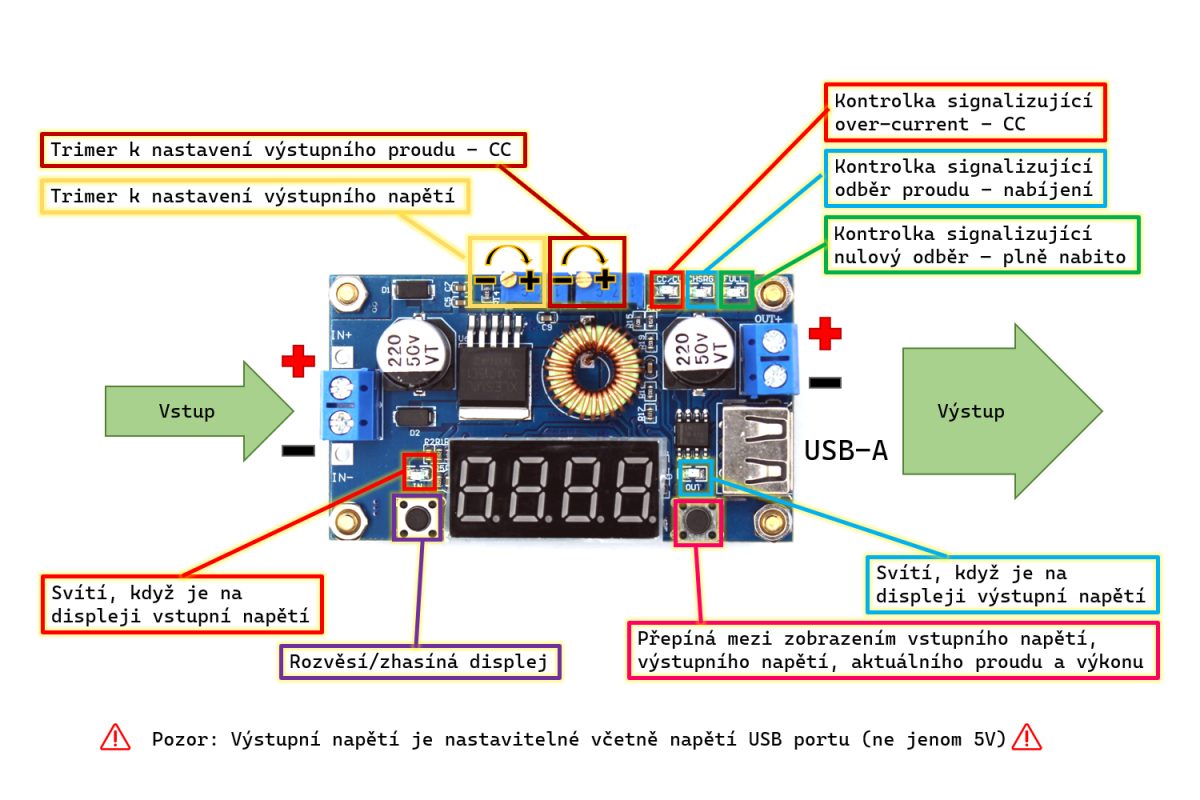

- Ovládanie výstupného napätia: jeden viacotáčkový trimr pre výstupné napätie
- Ovládanie výstupného prúdu: jeden viacotáčkový trimr pre nastavenie konštantného prúdu
- Vývody: Skrutkovacie svorkovnice, výstupný USB-A konektor
- Rozmery: 68 × 40 × 16 mm
- Hmotnosť: cca 35 g
- Montážne otvory: áno
- Displej indikácia: vstupné napätie, výstupné napätie, aktuálny prúd, aktuálny výkon
- LED indikácia: Preťaženiu, prietok prúdu (nabíjanie), žiadny prúd (plne nabité)
⚠️ Pozor: Výstupné napätie je nastaviteľné vrátane napätia USB portu (nie je obmedzené len na 5 V) ⚠️
✅ Využitie:
- Zníženie napätia napr. z 24 V na 5 V alebo 3.3 V
- Napájanie mikrokontrolérov (Arduino, ESP, STM32...)
- LED pásiky, senzory, motory, reléové moduly
- Vlastné napájacie zdroje a stabilizátory
- Solárne a batériové napájacie systémy
- Školské a výukové projekty
Tipy na použitie:
- Vstupná a výstupná GND sú prepojené – modul nie je galvanicky oddelený
- Pre vyššie prúdové zaťaženie je vhodné použiť výkonný chladič alebo aktívne chladenie celej dosky
- Neodporúča sa pre citlivé audio zariadenia bez ďalšej filtrácie
Step-down menič s XL4015 je univerzálny napájací modul, ktorý vďaka svojej jednoduchosti, dostupnosti a spoľahlivosti nájde uplatnenie v každej dielni, laboratórnom projekte alebo trvalom zariadení.

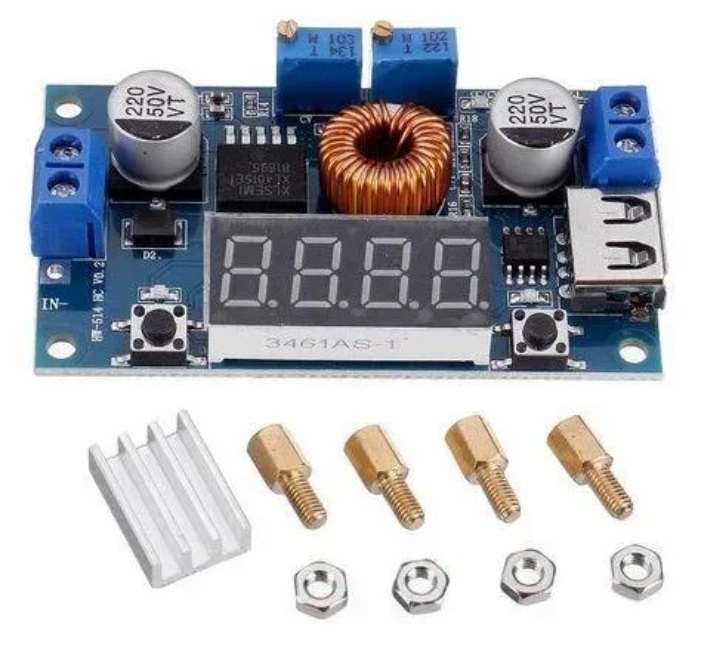

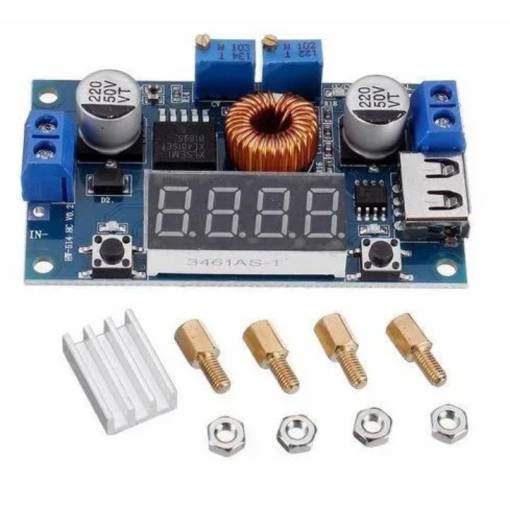

Obsah balenia:
1x Step-down menič XL4015 4–40 V na 1.5–37 V, 5 A / 75 W, multifunkčný displej, CC/CV režim, USB-C
1x Chladič pre XL4015
4x Dištančný stĺpik M3x5+5 mm
4x Matica M3
