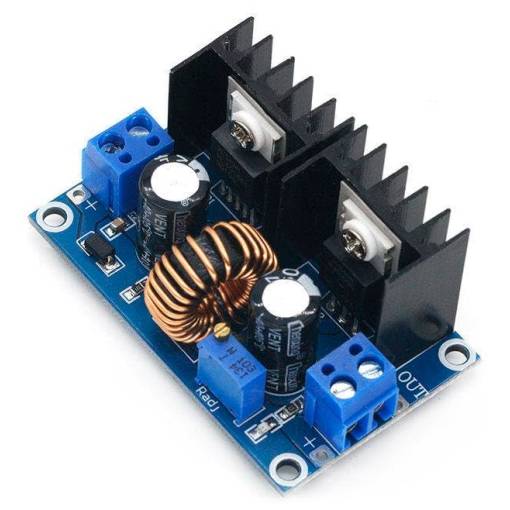

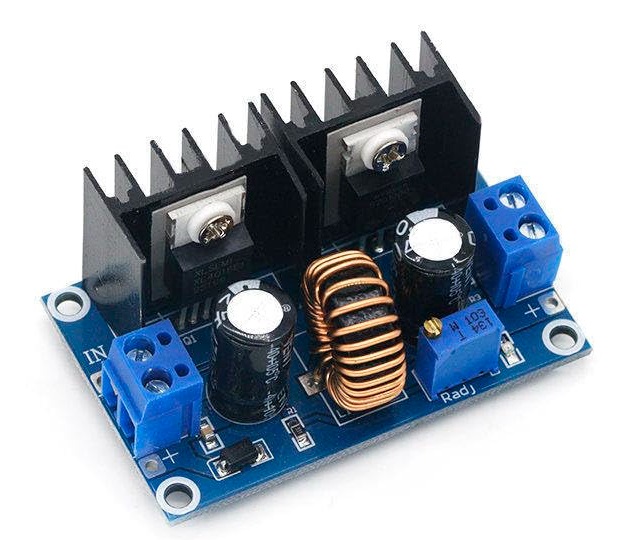

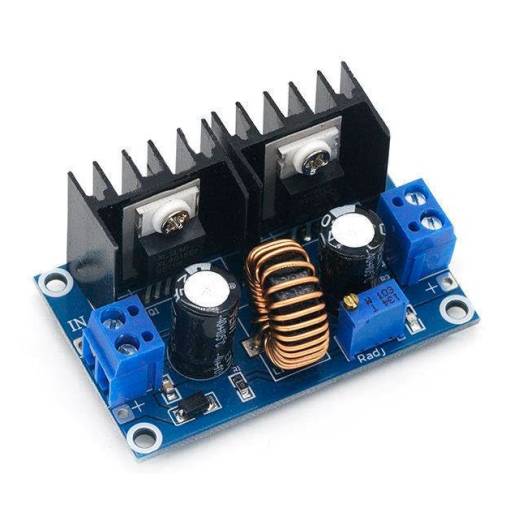

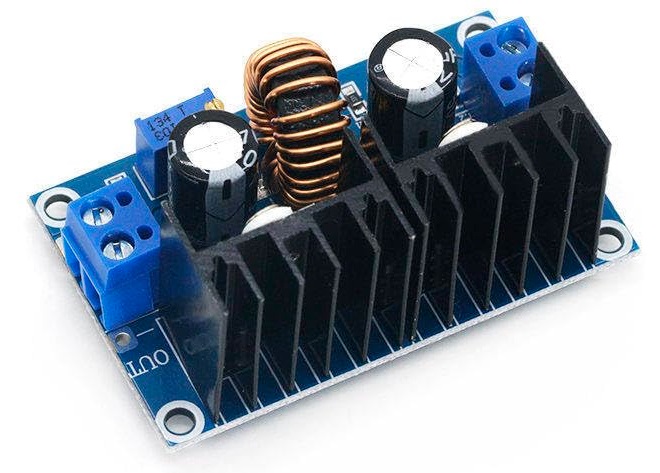

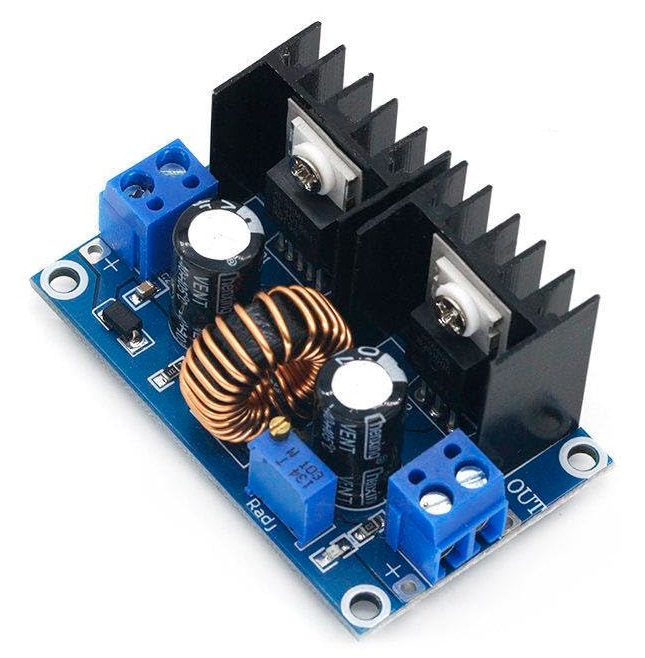

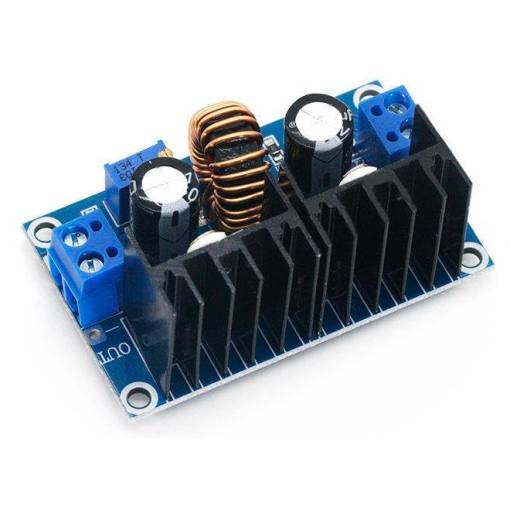

XH-M401 je výkonný DC-DC step-down (buck) menič, ktorý umožňuje prevod vstupného napätia 5–40 V DC na používateľsky nastaviteľné výstupné napätie v rozsahu 1.5–36 V DC. Základom je integrovaný obvod XL4016E1, ktorý je dimenzovaný na výstupný prúd až 5 A – pri dostatočnom chladení.
Nastavenie výstupného napätia sa vykonáva klasickým potenciometrom s 6 mm hriadeľom osadeným 12 mm ovládacím gombíkom, ktorý umožňuje používateľsky prívetivú reguláciu. Modul je vhodný pre projekty s vyššími nárokmi na prúd, ako sú LED pásiky, elektromotory, výhrevné prvky, nabíjačky alebo napájacie adaptéry.
Súčasťou je chladič, ktorý pomáha s odvodom tepla pri vyššom zaťažení.
⚙️ Technické parametre:
- Model: XH-M401
- Typ: DC-DC step-down (buck) menič
- Integrovaný obvod: XL4016E1
- Vstupné napätie: 5 – 40 V DC
- Výstupné napätie: 1.5 – 36 V DC
- Výstupný prúd: až 5 A
- Výkon: až 150 W (pri dostatočnom chladení)
- Účinnosť: 73 %
- Ochrany: proti prehriatiu, skratu a preťaženiu

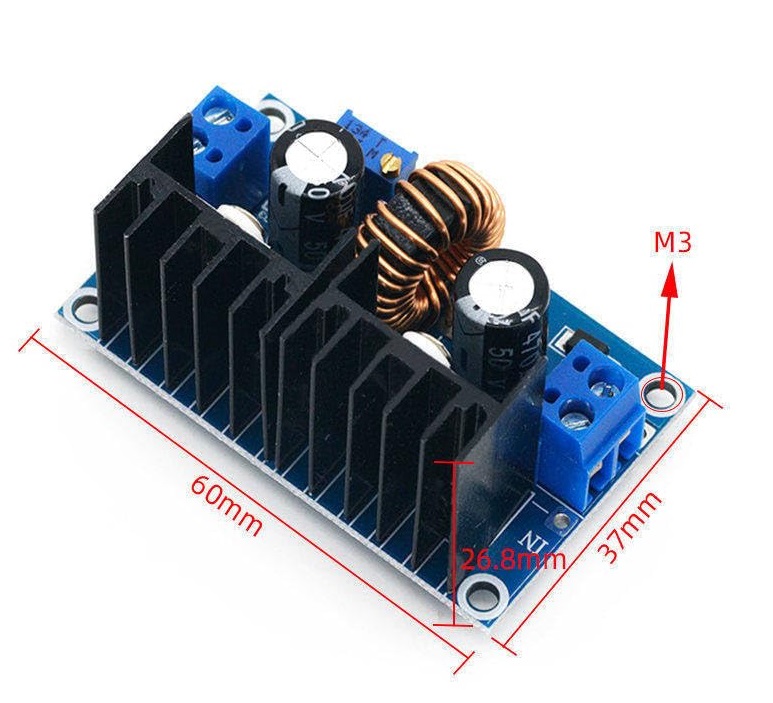

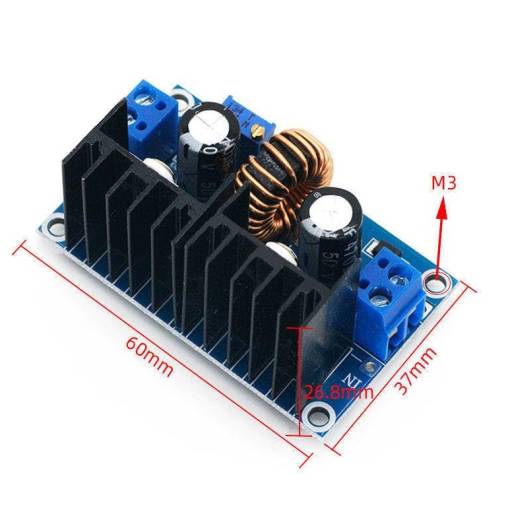

- Rozmery: cca 61 × 40 × 28 mm
- Chladenie: pasívny chladič osadený na čipe
- Ovládací gombík: strieborný, ⌀12 mm
- Displej: nie
✅ Využitie:
- Napájanie LED pásikov, ventilátorov, čerpadiel
- Zníženie napätia z batérií alebo napájacích zdrojov (napr. 24 V → 12 V)
- Napájanie Arduino, ESP, STM32 a iných modulov
- DIY nabíjačky (s prídavnou ochranou)
- Stabilizácia napätia vo vozidlách alebo solárnych systémoch
- Napájanie prevodníkov, zosilňovačov, kamier a inej elektroniky
Tipy na použitie:
- Výstupné napätie nastavuj potenciometrom bez záťaže a kontroluj multimetrom
- Pre prúdy 5 A zabezpeč aktívne chladenie (napr. ventilátor)
- Modul nie je galvanicky oddelený – vstupné a výstupné GND sú spojené
- Odporúča sa pridať výstupný kondenzátor pre citlivejšie zariadenia
XH-M401 s XL4016E1 je silný, spoľahlivý a efektívny menič napätia pre každého, kto potrebuje stabilné a výkonné napájanie v kompaktnom prevedení.

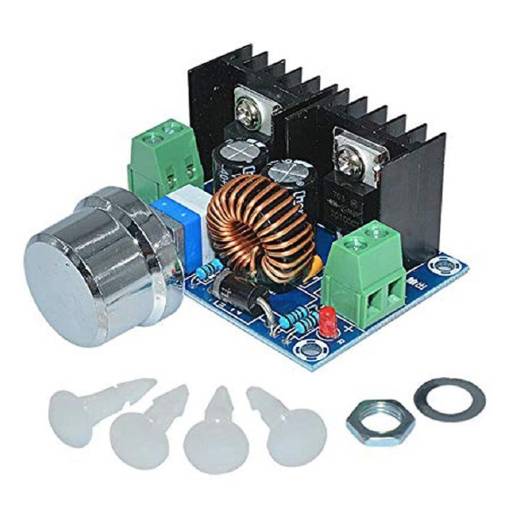

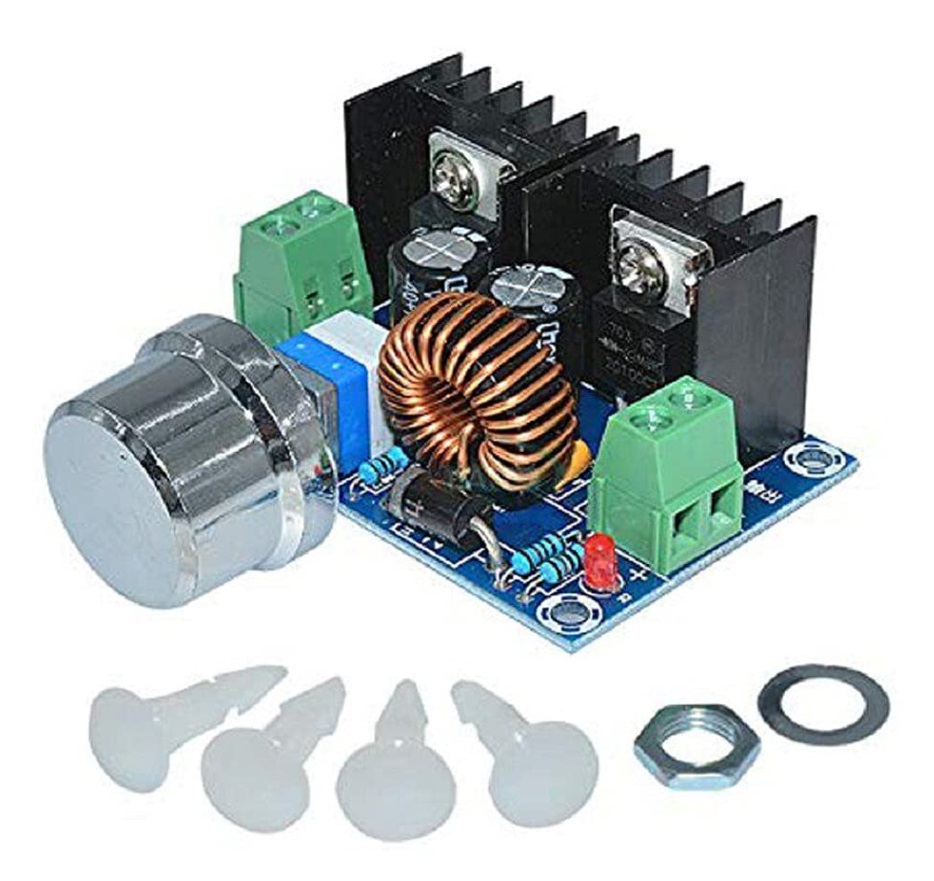

Obsah balenia:
1x Step-down menič XH-M401 – 5–40 V na 1.25–36 V, XL4016E1, max. 5 A
4x Prístrojová nožička
1x Hmatník potenciometra
