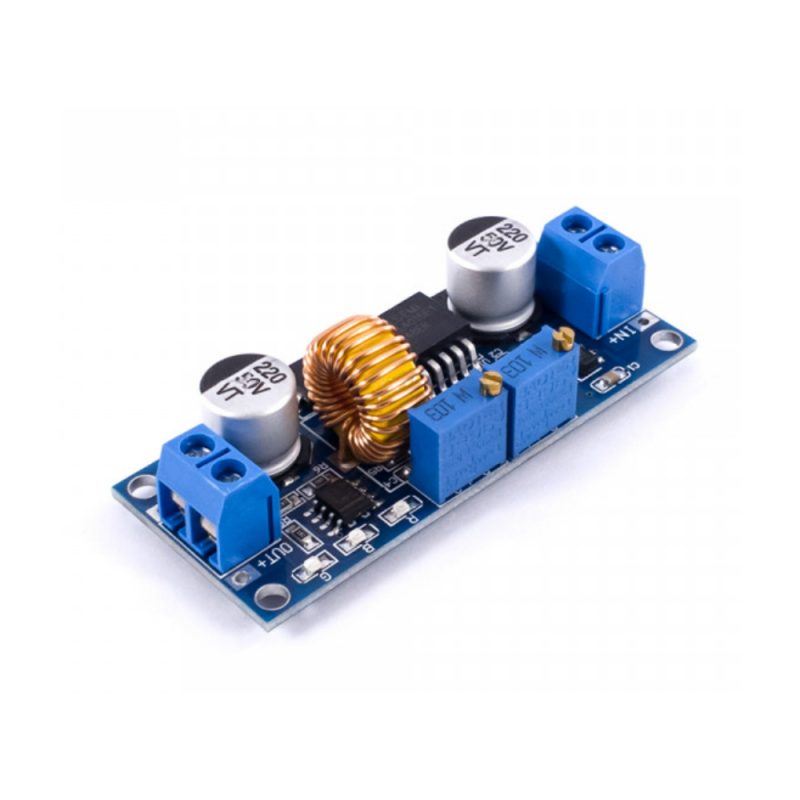

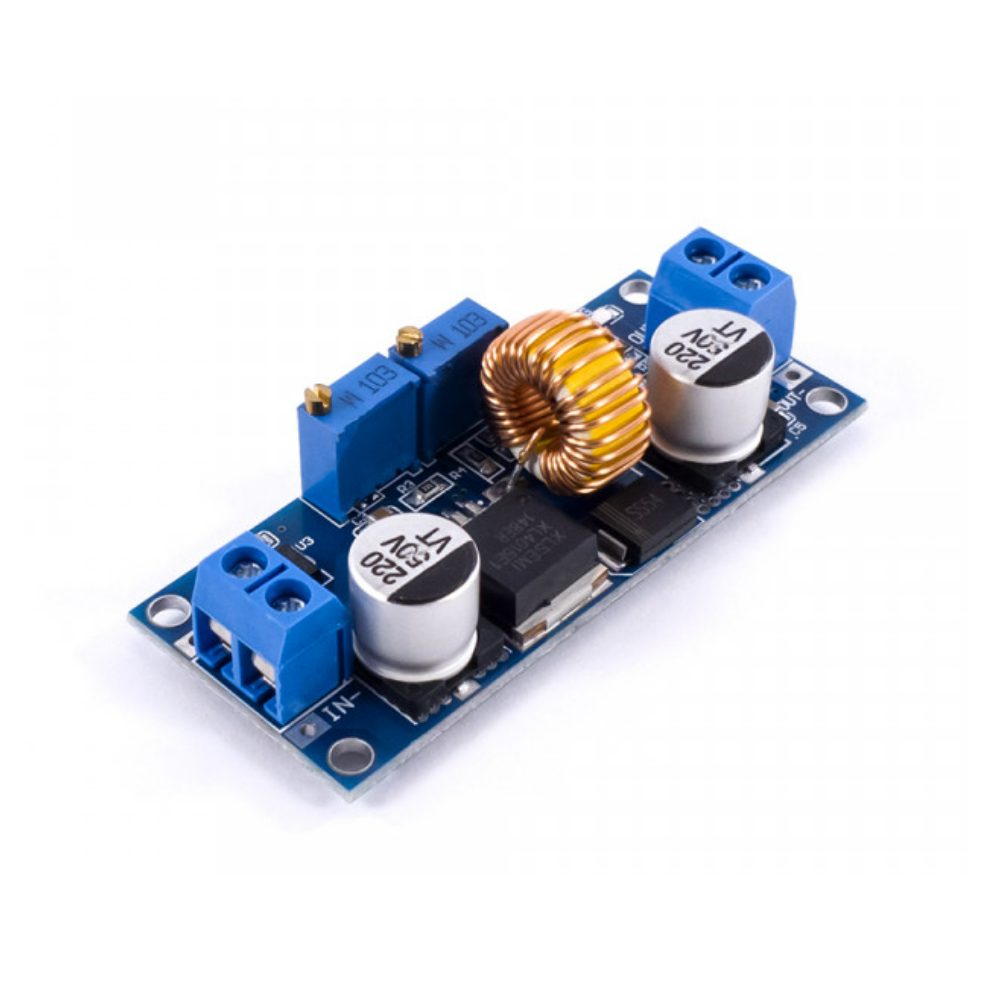

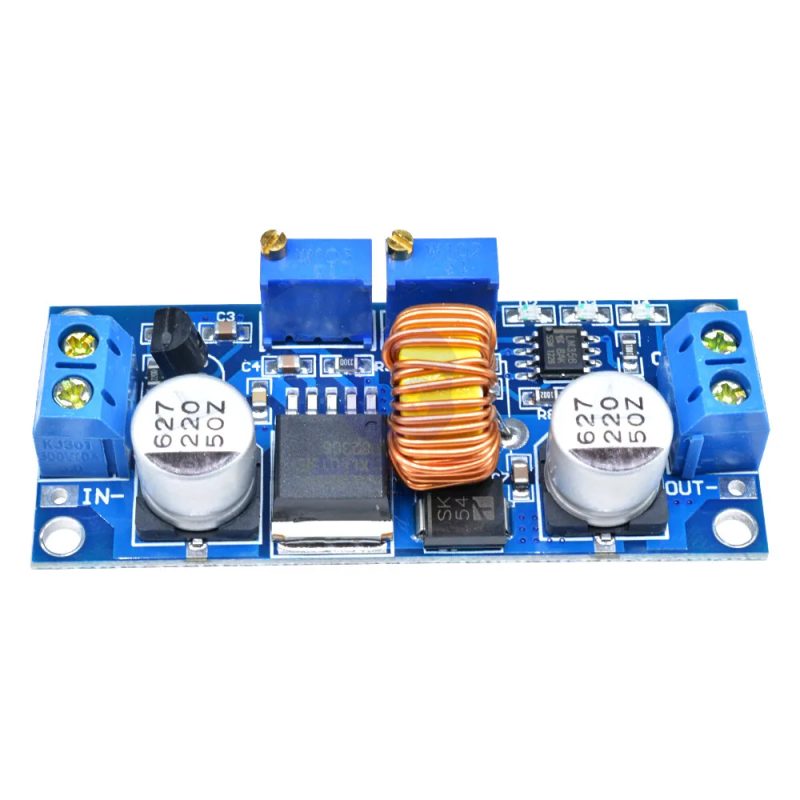

Univerzálny DC-DC znižujúci menič s čipom XL4015 umožňuje prevod vstupného napätia 5–40V na stabilné výstupné napätie 1,25–36V. Výstupný prúd až 5A. Modul môže pracovať v režime CV - konštantné napätie alebo CC - konštantný prúd. Ideálny na jednoduché nabíjanie batérií, solárne napájanie, napájanie modulov, mikrokontrolérov, LED pásikov a ďalších zariadení.
⚙️ Technické parametry:
- Typ: DC-DC step-down měnič (buck) s režimem CC
- Integrovaný obvod: XL4015
- Vstupní napětí: 5 – 40 V DC
- Výstupní napětí: 1,25 – 37 V DC (nastavitelné)
- Maximální výstupní proud: 5A ve špičce (doporučeno do 3A trvale)
- Účinnost: až 96%

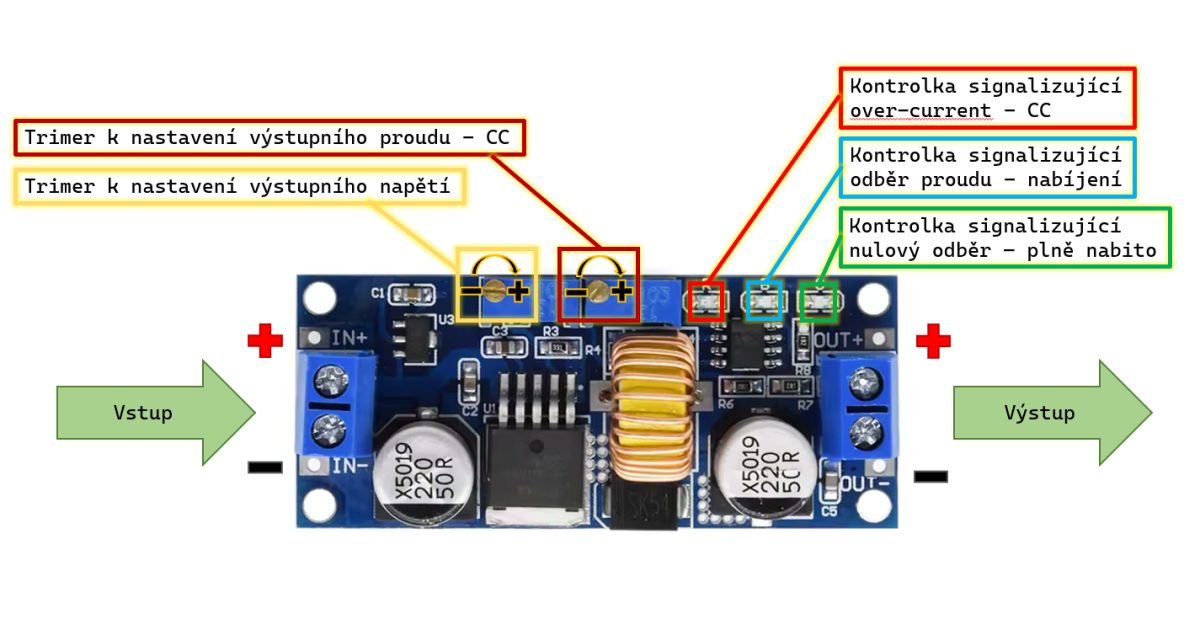

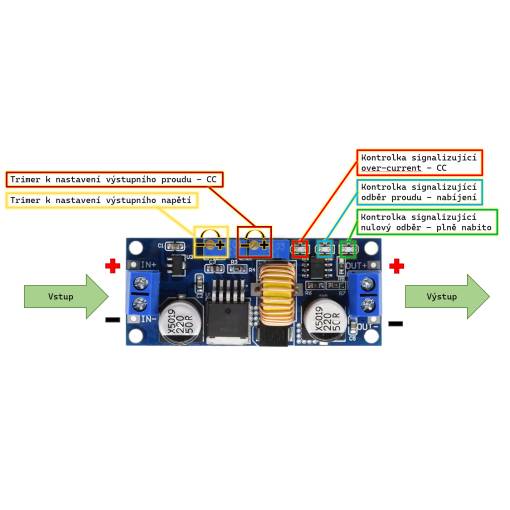

- Ovládání výstupního napětí: jeden výceotáčkový trimr pro výstupní napětí
- Ovládání výstupního proudu: jeden výceotáčkový trimr pro nastavení konstantního proudu
- Vývody: Šroubovací svorkovnice, výstupní USB-A konektor
- Rozměry: 62 × 26 × 19 mm
- Hmotnost: cca 20 g
- Ochrany: proti preťaženiu, proti prehriatiu, nadprúdová ochrana, ochrana proti skratu
- Montážní otvory: ano

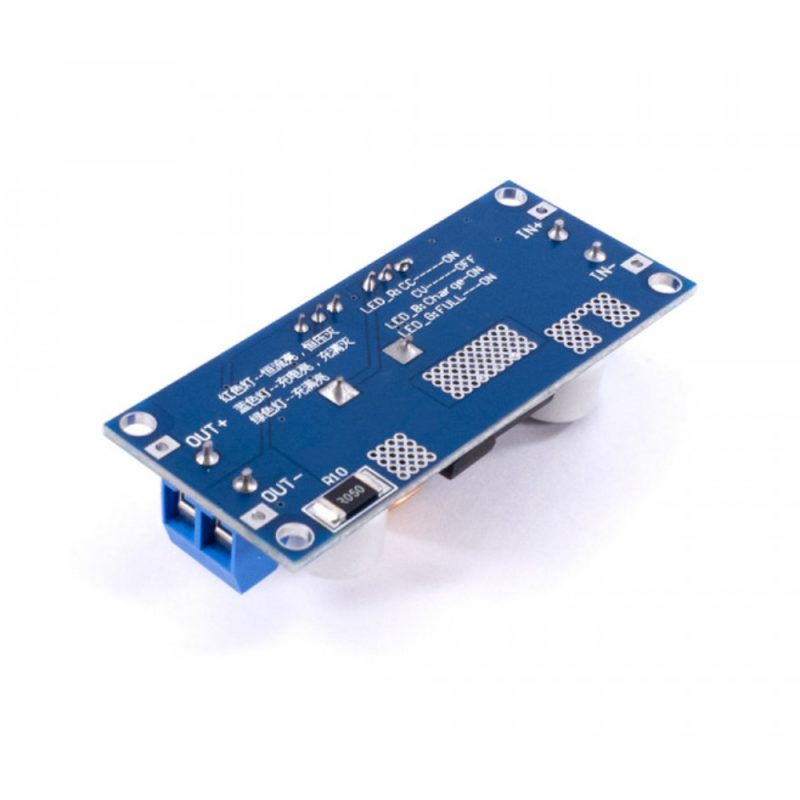

- LED indikace: Over-current, průchod proudu (nabíjení), žádný proud (plně nabito)
✅ Využití:
- Snížení napětí např. z 24 V na 5 V nebo 3.3 V
- Napájení mikrokontrolérů (Arduino, ESP, STM32...)
- LED pásky, senzory, motory, reléové moduly
- Vlastní napájecí zdroje a stabilizátory
- Solární a bateriové napájecí systémy
- Školní a výukové projekty
Tipy pro použití:
- Výstupné a vstupné GND sú prepojené – modul nie je galvanicky oddelený
- Pre vyššie prúdové odbery je vhodné použiť výkonný chladič alebo aktívne chladenie celej dosky
- Nie je vhodný pre citlivé audio zariadenia bez dodatočnej filtrácie
Step-down menič s XL4015 je univerzálny napájací modul, ktorý vďaka svojej jednoduchosti, dostupnosti a spoľahlivosti nájde uplatnenie v každej dielni, laboratórnom projekte alebo trvalom zariadení.
Obsah balenia:
1x Step-down menič XL4015 – 5–40 V na 1.25–36V, 5A, 75W, CV / CC
