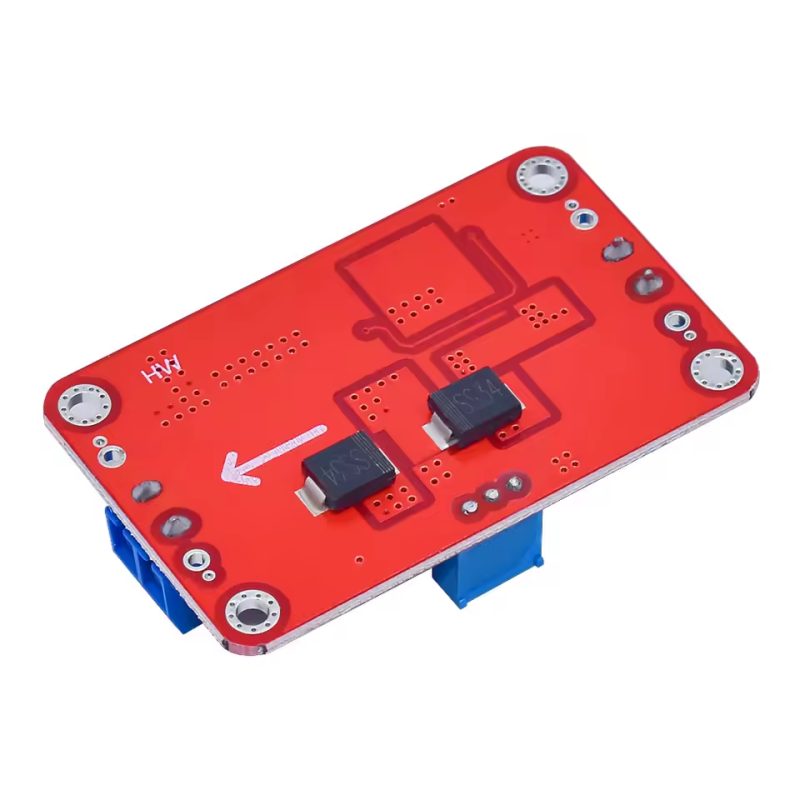

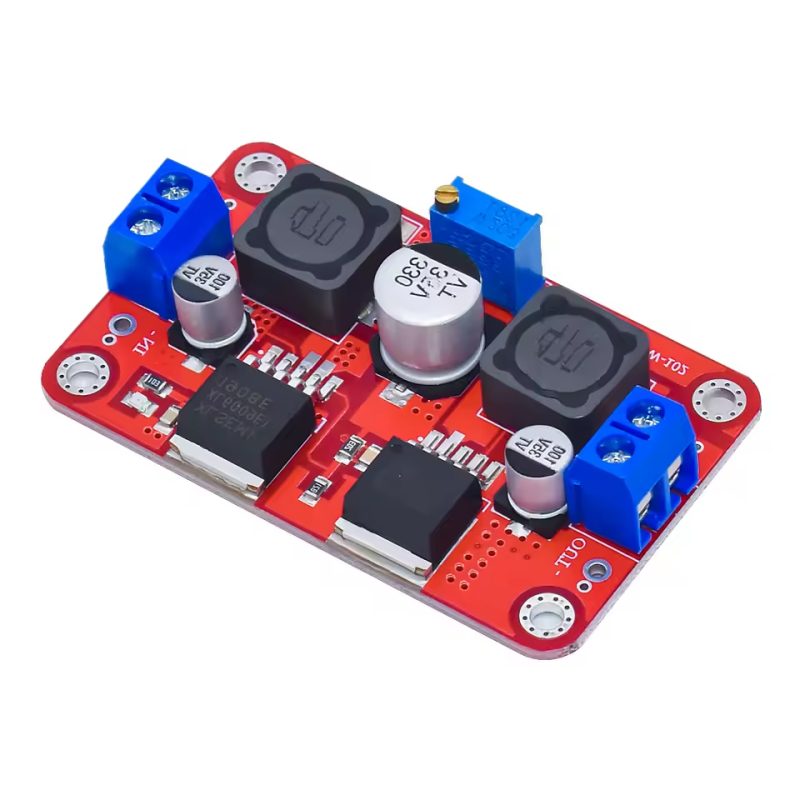

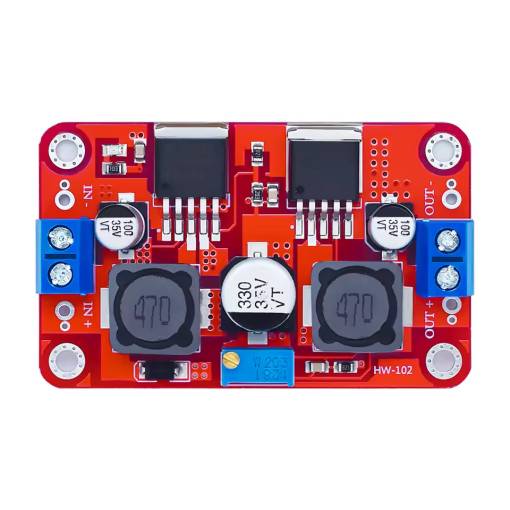

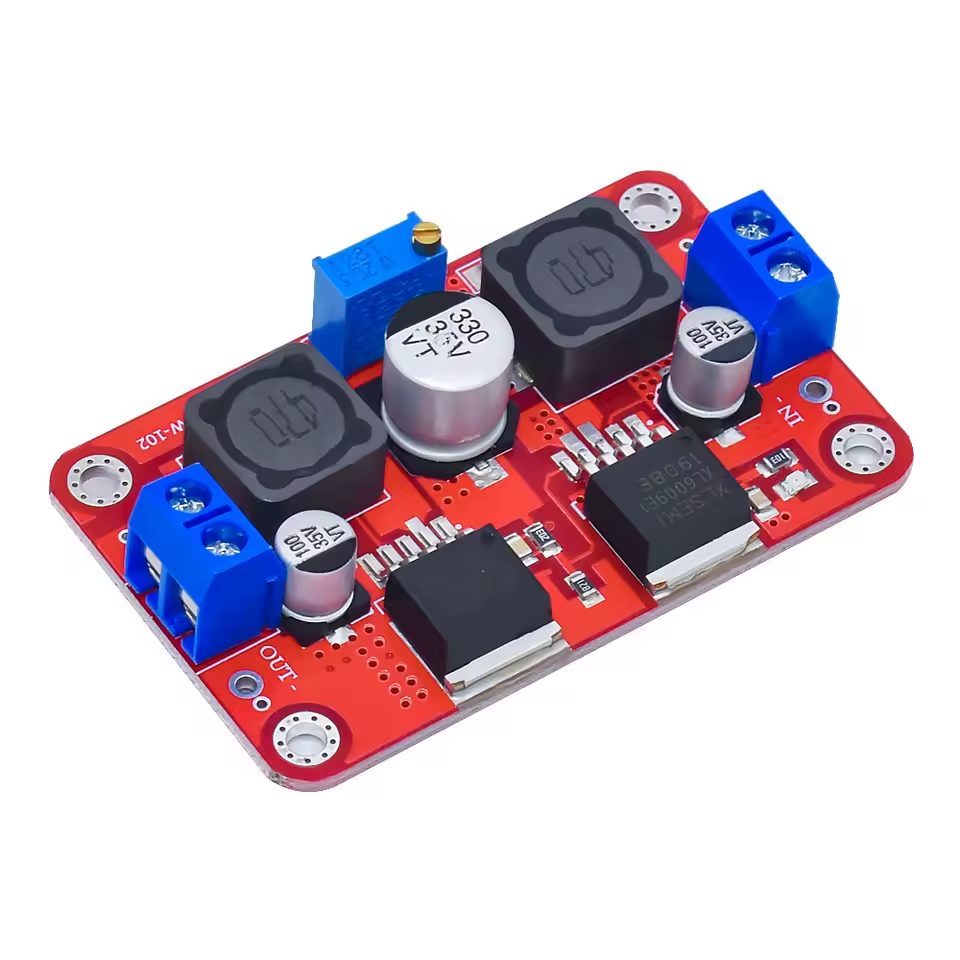

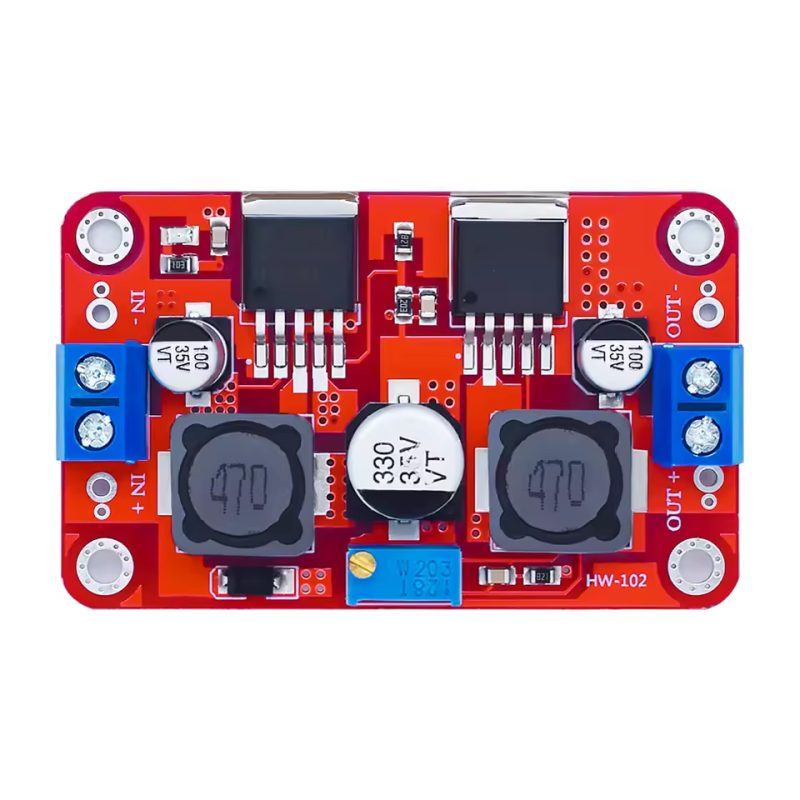

Tento modul kombinuje čipy XL6009 a LM2596S, vďaka čomu umožňuje reguláciu napätia smerom nahor (boost) aj nadol (buck). Je navrhnutý pre aplikácie, kde vstupné napätie kolíše (napr. solárne panely), ale je potrebné stabilné výstupné napätie. Vďaka širokému vstupnému rozsahu je vhodný na napájanie zariadení z rôznych DC zdrojov, ako sú solárne články, batérie alebo adaptéry.
⚙️ Technické parametre:
- Vstupné napätie: 4 V až 30 V DC
- Integrovaný obvod: XL6009, LM2596S
- Výstupné napätie: plynule nastaviteľné v rozsahu 1,5 V až 26 V DC
- Maximálny výstupný prúd: až 3 A (odporúčané do 2 A pri trvalom zaťažení kvôli chladeniu)
- Účinnosť: až 90 % (v závislosti od vstupného/výstupného napätia a zaťaženia)
- Typ meniča: automatický step-up/step-down (buck-boost)
- Ochrany: ochrana proti preťaženiu, prehriatiu a skratu
- Nastavenie výstupného napätia: viacotáčkový trimr
- Vývody: skrutkové svorky
- Montážne otvory: áno

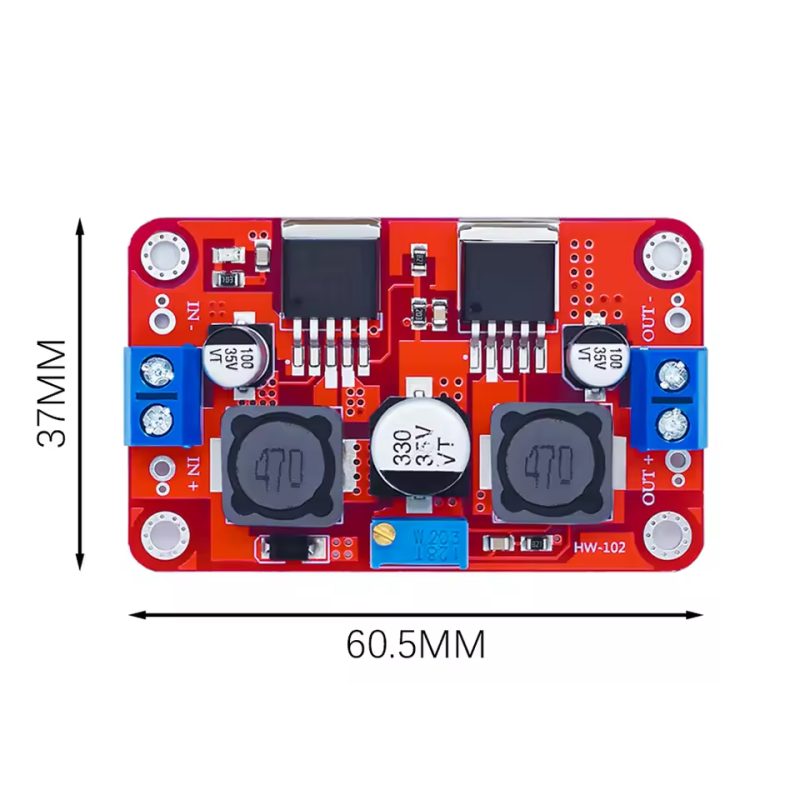

- Rozmery: 61 × 38 × 14 mm
- Hmotnosť: 25 g
- LED indikácia: kontrolka napájania modulu
✅ Využitie:
- Stabilizácia výstupného napätia z kolísavého DC zdroja (napr. solárneho panelu)
- Napájanie zariadení, ktoré vyžadujú presne definované napätie
- Prenosné napájacie systémy
- Projekty s batériovým alebo ostrovným napájaním
Tipy na použitie:
- Vstupná a výstupná GND sú prepojené – modul nie je galvanicky oddelený
- Pri vyšších odberoch prúdu sa odporúča použiť výkonný chladič alebo aktívne chladenie celej dosky
- Napätie nastavuj trimrom, súčasne meraj výstupné napätie multimetrom
Tento step-up/down menič je vhodný všade tam, kde napätie kolíše nad aj pod požadovanú výstupnú hodnotu. Typicky je ideálny pre solárne panely a batériové zdroje napätia.
Obsah balenia:
1× Step-Up/Step-Down menič solárneho napájania, XL6009 + LM2596S, 4–30VDC na 1,5–26VDC, 3A
