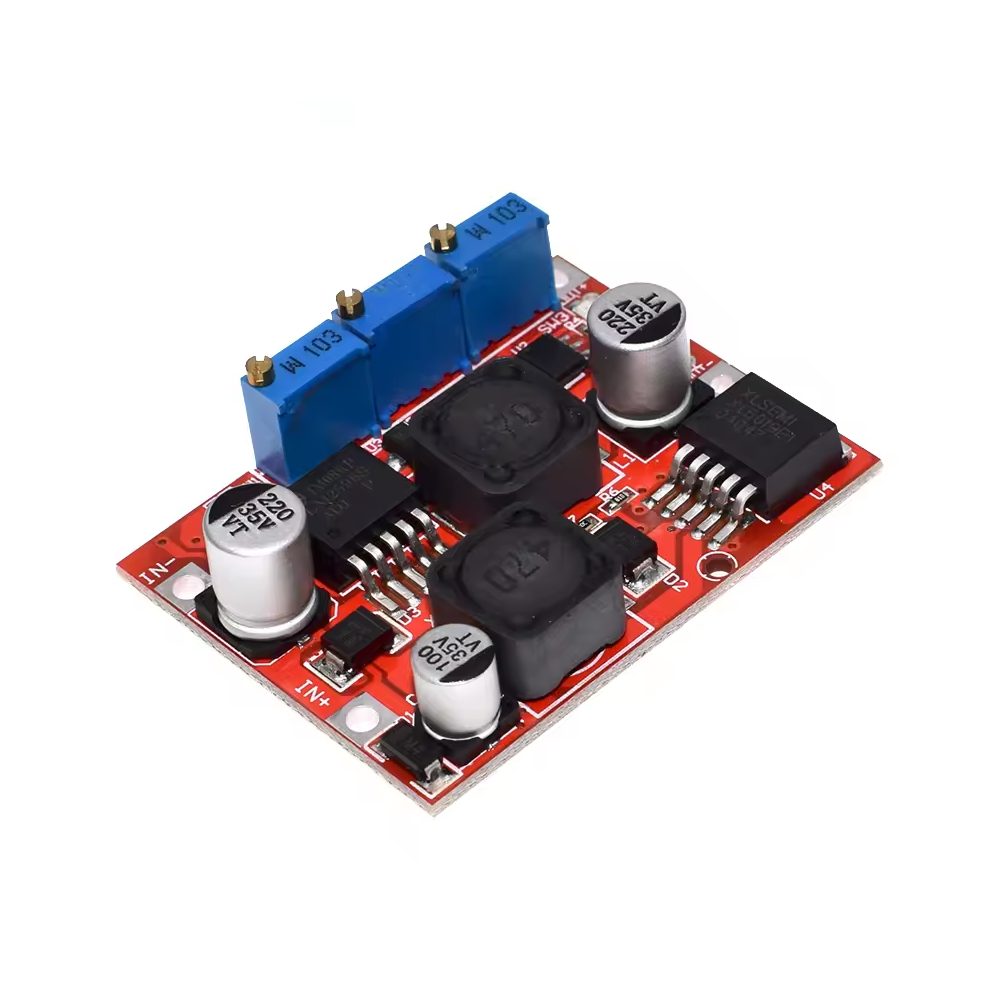

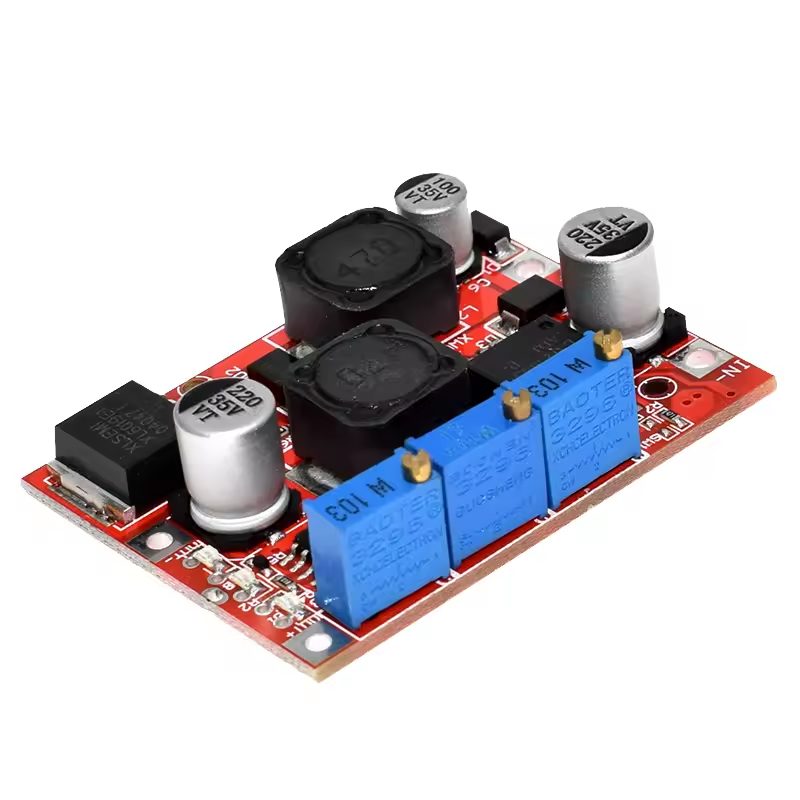

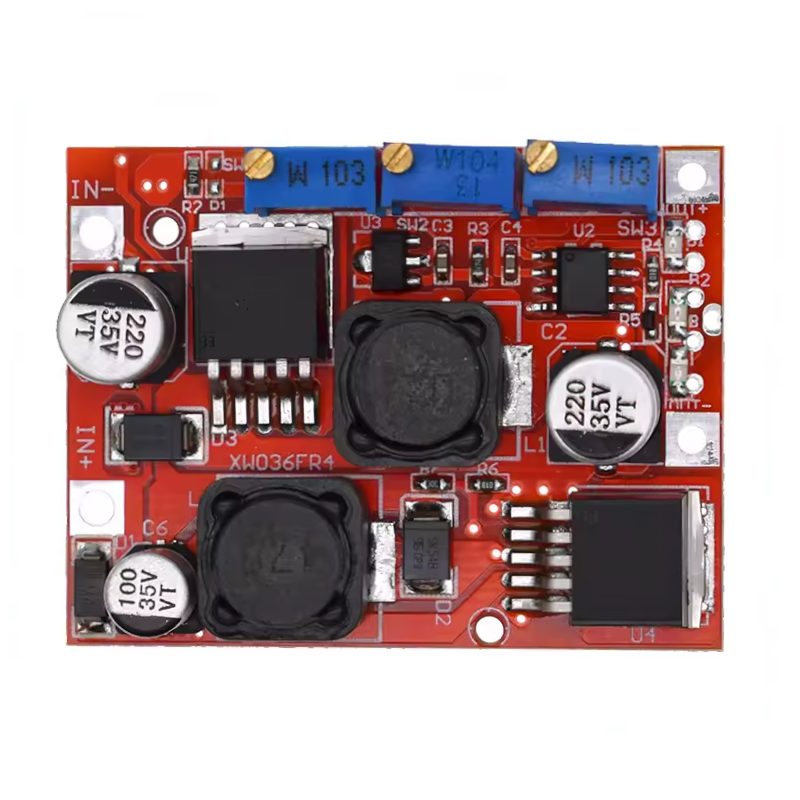

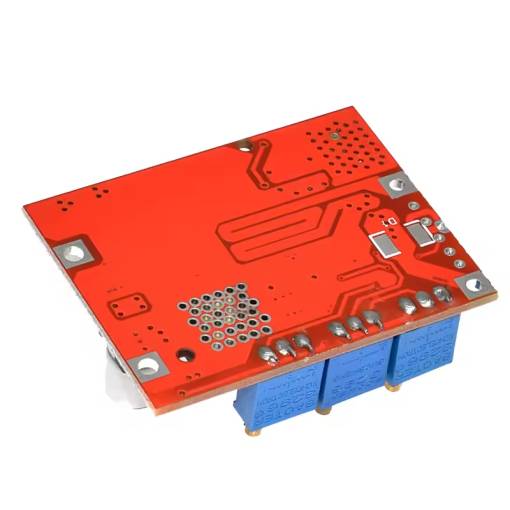

Tento modul kombinuje čipy XL6009 a LM2596S, čím umožňuje reguláciu napätia smerom nahor (boost) aj nadol (buck). Je navrhnutý pre aplikácie, kde vstupné napätie kolíše (napr. solárne panely), ale je potrebné stabilné výstupné napätie. Vďaka širokému vstupnému rozsahu je vhodný na napájanie zariadení z rôznych DC zdrojov, ako sú solárne články, batérie alebo adaptéry.
Modul môže pracovať v režime konštantného napätia – CV, alebo konštantného prúdu – CC, čím sa značne približuje plnohodnotnému riadeniu FV systému a nabíjaniu batérií zo solárneho zdroja.
Kontrolka nastaviteľnej hranice prúdového odberu zabezpečuje prehľad o aktuálnej situácii napájania a batérie.
⚙️ Technické parametre:
- Vstupné napätie: 4 V až 30 V DC
- Integrovaný obvod: XL6009, LM2596S, LM358
- Výstupné napätie: plynule nastaviteľné v rozsahu 1,5 V až 26 V DC
- Maximálny výstupný prúd: až 3 A (odporúčané do 2 A pre trvalé zaťaženie kvôli chladeniu)
- Účinnosť: až 90 % (v závislosti od vstupného/výstupného napätia a zaťaženia)
- Typ meniča: automatický step-up/step-down (buck-boost)
- Ochrany: ochrana proti preťaženiu, prehriatiu a skratu, nadprúdová ochrana

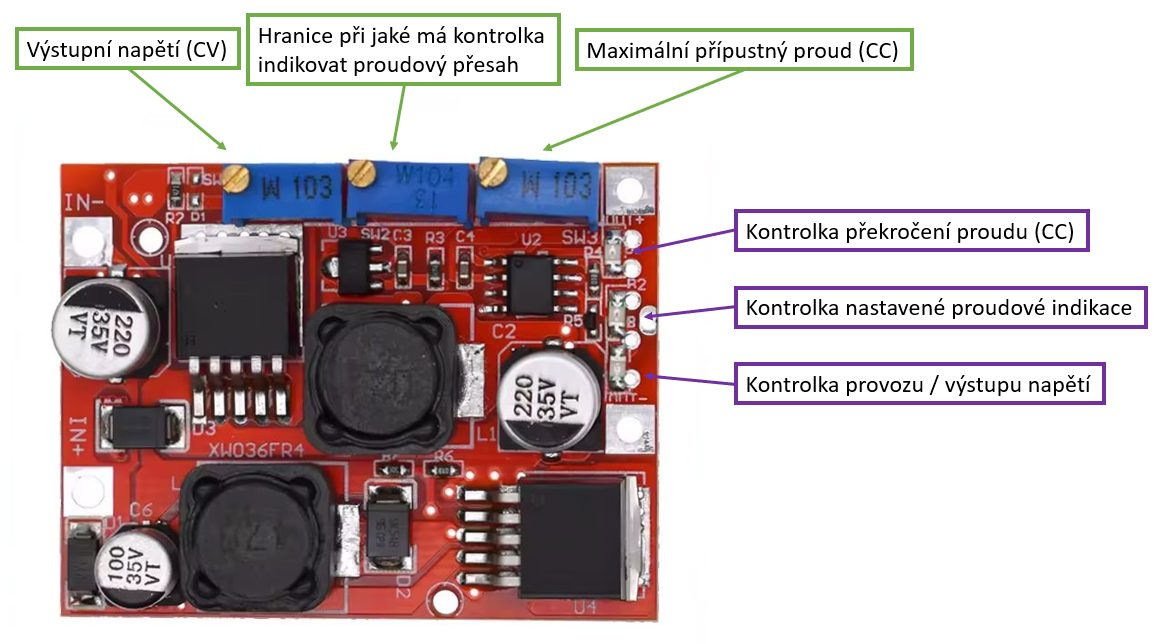

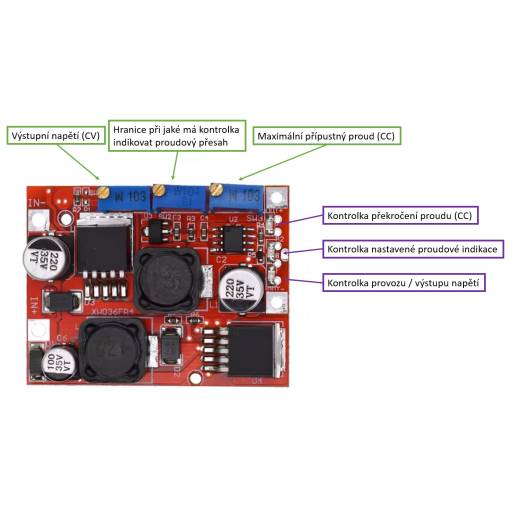

- Nastavenie výstupu: viacotáčkový trimr na nastavenie napätia, maximálneho prúdu, prúdovej hranice kontrolky
- Vývody: Spájkovacie plošky/otvory
- Montážne otvory: Áno
- Rozmery: 50 × 38 × 14 mm
- Hmotnosť: 25 g
- LED indikácia: kontrolka výstupu, kontrolka prúdového obmedzenia (over-current), kontrolka prekročenia prúdovej
✅ Využitie:
- Stabilizácia výstupného napätia z kolísavého DC zdroja (napr. solárneho panelu)
- Napájanie zariadení, ktoré vyžadujú presne definované napätie
- Prenosné napájacie systémy
- Projekty s batériovým alebo ostrovným napájaním
- Nabíjanie batérií konštantným prúdom
Tipy na použitie:
- Výstupné a vstupné GND sú prepojené – modul nie je galvanicky oddelený
- Pre vyššie prúdové odbery je vhodné použiť výkonný chladič alebo aktívne chladenie celej dosky
- Napätie nastavuj trimrom, zároveň napätie na výstupe meraj multimetrom
Tento Step-Up/Down menič sa hodí všade tam, kde napätie kolíše nad aj pod požadovanú výstupnú hodnotu. Typicky je vhodný pre solárne panely a batériové zdroje napätia.
Obsah balenia:
1× Step-Up/Step-Down menič solárneho napájania, XL6009 + LM2596S + LM358, 4–30 VDC na 1,5–26 VDC, 3 A, CV/CC
