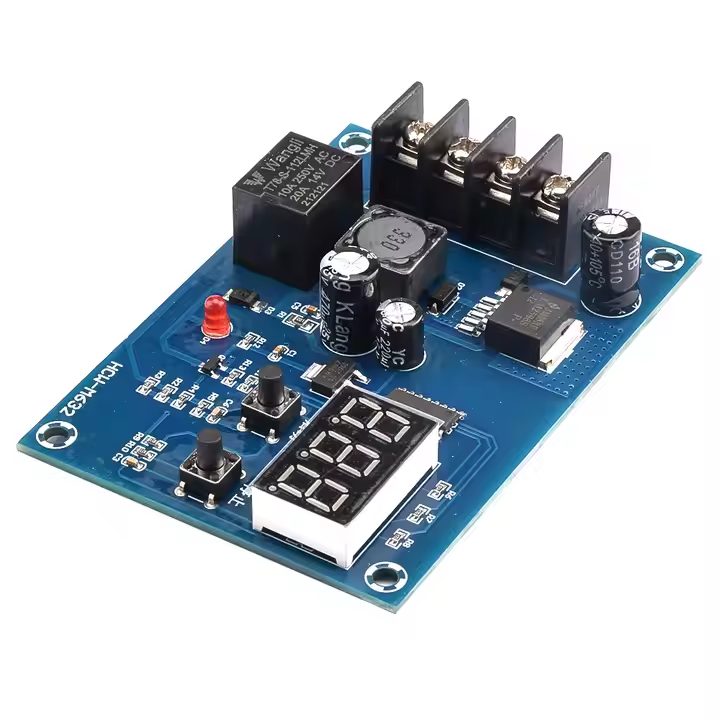

Univerzálny napäťový regulátor s reléovým výstupom pre riadenie nabíjania alebo ochranu zariadenia v DC systémoch. Ideálne pre olovené batérie (12V / 24V) v solárnych aplikáciách, záložných zdrojoch, karavanoch alebo iných energetických systémoch.
Hlavné vlastnosti:
- Napájacie napätie: 10–40 VDC
- Nastaviteľný rozsah napätia pre zopnutie/rozopnutie: 0,5–65,0 VDC
- Inkrement nastavenia: 0,1V
- Výstupný kontakt relé: max. 10 A

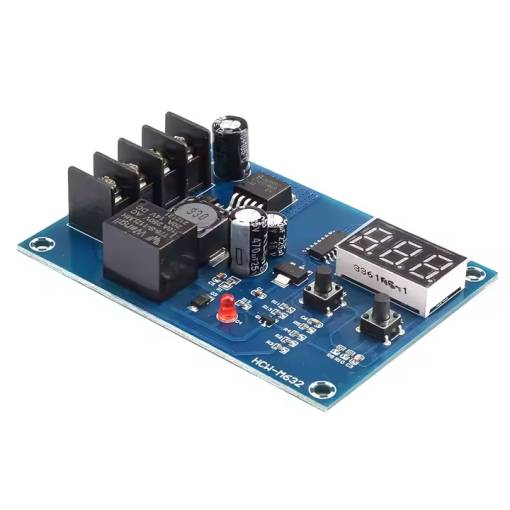

- 3 miestny segmentový displej pre zobrazenie aktuálneho napätia a nastavených hraníc.
- Indikácia aktívneho výstupu (LED kontrolka)
- Skrutkovacie svorkovnice

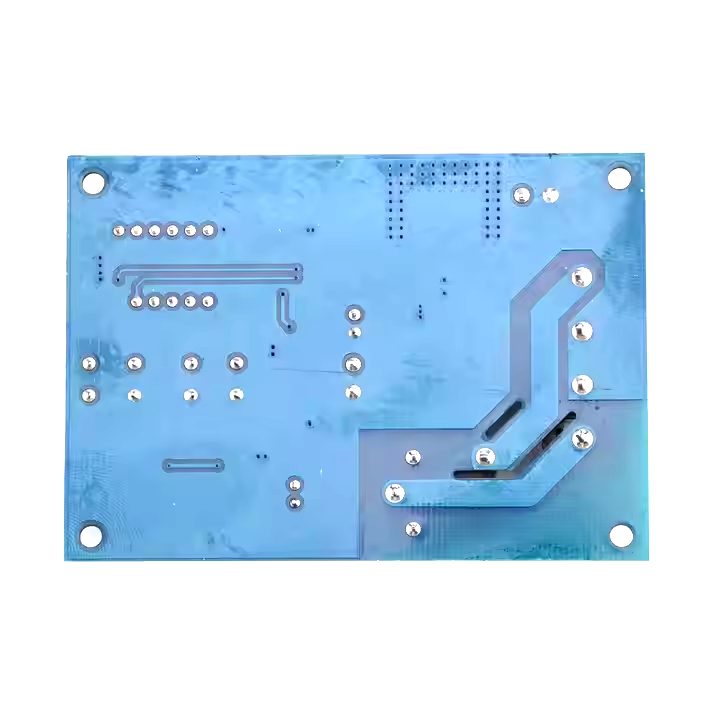

- Montážne otvory: priemer 3,5mm, rozstup 50x75mm
Postup nastavenia spínacích hraníc:
- Pripojte modul k napájaniu (napr. 12V alebo 24V). Na displeji sa zobrazí aktuálne napätie systému.
- Nastavenie spodnej hranice napätia:
- Podržte ľavé tlačidlo, kým displej nezačne blikať.
- Pomocou tlačidiel nastavte požadovanú hodnotu:
- Ľavé tlačidlo: zvýšenie o 0,1 V
- Pravé tlačidlo: zníženie o 0,1 V
- Po krátkom oneskorení bez stlačenia tlačidla sa hodnota automaticky uloží (displej prestane blikať).
- Nastavenie hornej hranice napätia:
- Podržte pravé tlačidlo, kým displej nezačne blikať.
- Nastavte požadovanú hodnotu rovnako ako pri spodnej hranici.
- Nastavenie sa automaticky uloží po chvíli nečinnosti.
- Pri poklesnutí napätia k spodnej hranici dôjde k zopnutiu kontaktu relé - pripojenie nabíjacieho napätia. Po dosiahnutí hornej hranice napätia sa kontakt relé rozpojí.
- Správanie modulu nie je možné obrátiť - nie je možné relé aktivovať dosiahnutím hornej hranice, deaktivovať spodnou hranicou. Modul sa vždy deaktivuje pri hornej hranici a aktivuje pri spodnej.

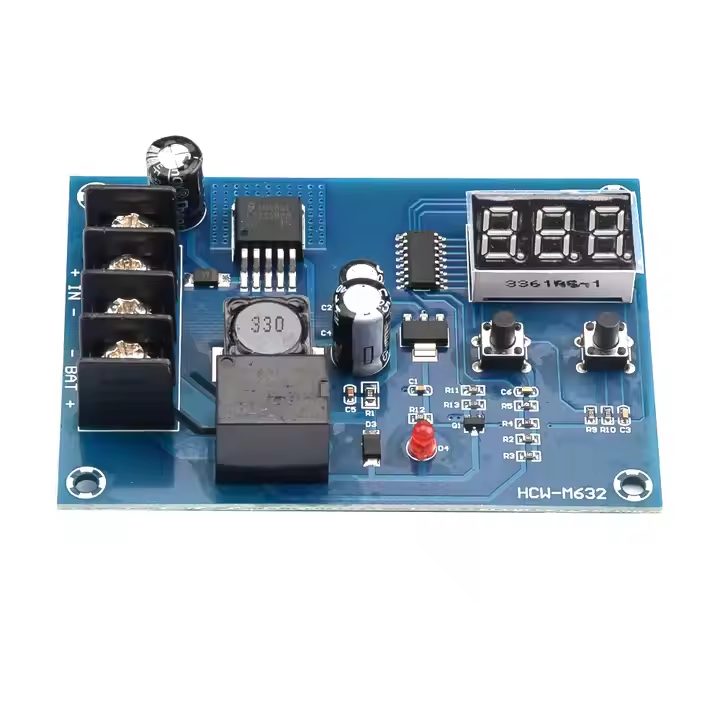

- Modul sa napája z pripojenej batérie, svorky BAT- a BAT+, pri testovaní na zdroji pripojte zdroj na tieto svorky. Pri jednoduchom pripojení zdrojového napätia na svorky IN+ a IN- sa modul nezapne.
Typické použitie:
- Riadenie nabíjania a vybíjania olovených akumulátorov
- Ochrana pred hlbokým vybitím
- Automatizácia v DC systémoch (solárne panely, off-grid systémy, karavany)
Obsah balenia:
1x HCW-M632 nastaviteľný napäťový regulátor nabíjania s reléovým výstupom 10-40VDC a displejom
FAQ
Modul nefunguje, po připojení napájecího napětí se nerozsvítí displej:
Modul se napájí na straně baterie (svorky BAT+ a BAT-), odtud také měří aktuální úroveň napětí akumulátoru. Pokud není baterie připojena, nebo je vybita pod minimální úroveň napájecího napětí modulu, modul nebude fungovat.
Připojte napájecí napětí na svorky BAT+ a BAT- pro napájení modulu bez baterie.
Jak poznám že modul připojil baterii k nabíjení?:
Pro indikaci sepnutého stavu relé - připojení baterie ke zdroji nabíjení, slouží červená kontrolka (Led dioda D4). Pokud kontrolka svítí, baterie je připojená k nabíjení.
