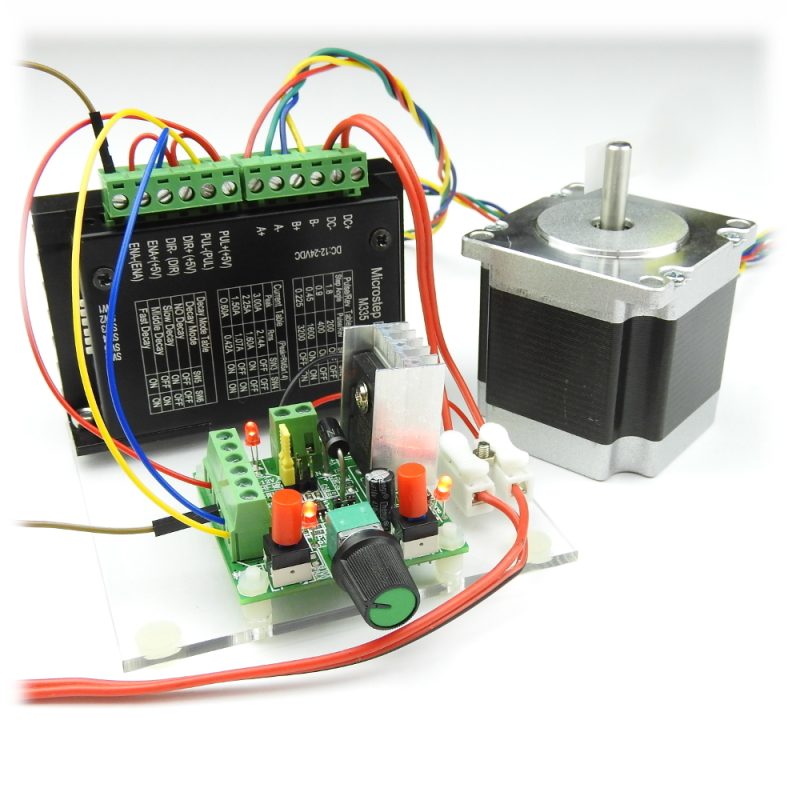

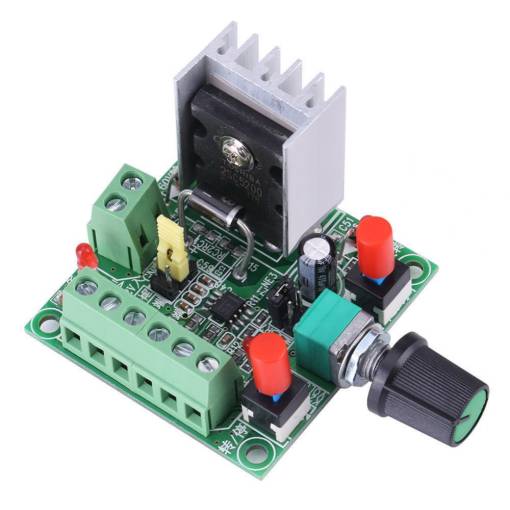

V kombinácii s motorovým driverom je tento ovládač jednoduchou cestou, ako rozpohybovať a ovládať krokový motor.
FREQ/PWM:
Modul má dva režimy prevádzky, frekvenčné a PWM.
Vo frekvenčnom režime modul generuje signál s obdĺžnikovým priebehom/vlnou na frekvencii, ktorú môže používateľ riadiť veľkým potenciometrom. V tomto režime sú 3 frekvenčné rozsahy, ktoré sa volia pomocou „jumperu“. V režime PWM modul generuje signál modulovaný šírkou impulzu s pracovným cyklom nastaveným potenciometrom.

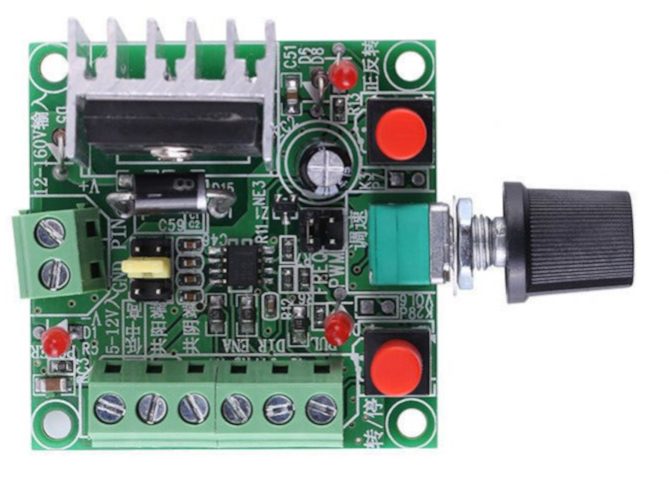

Tento modul impulzného generátora je určený na prepojenie s bežnými typmi krokových/impulzných motorov.
K dispozícii sú tiež dva západkové spínače, ktoré umožňujú užívateľovi aktivovať/deaktivovať výstup motora a riadenie smeru otáčania motora. Modul má tiež dva rozsahy príkonu, vďaka ktorým môže byť napájaný zo širokej škály napájačov.
Modul umožňuje:
- plynulú reguláciu otáčok krokového motora (aj nad rámec pracovnej frekvencie motora)
- pozastavenie otáčania motora
- zmenu smeru otáčania motora
- široký rozsah pracovných kmitočtov pre rôzne drivery a rôzne krokové motory - univerzálny modul
Špecifikácia:
- Napájacie napätie: 5-160V DC (5-12V alebo 12-160V podľa zapojenia)
- Integrovaný obvod: NE555, Analógové riadenie
- Pracovný režim: FREQ (úprava frekvencie výstupného signálu) alebo PWM (zmena pomeru doby aktívneho a neaktívneho signálu - duty cycle)

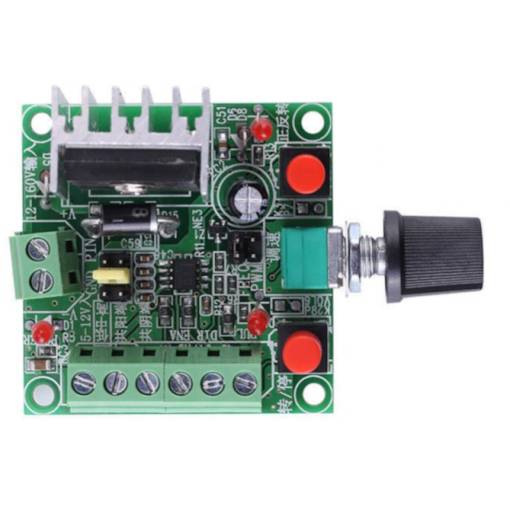

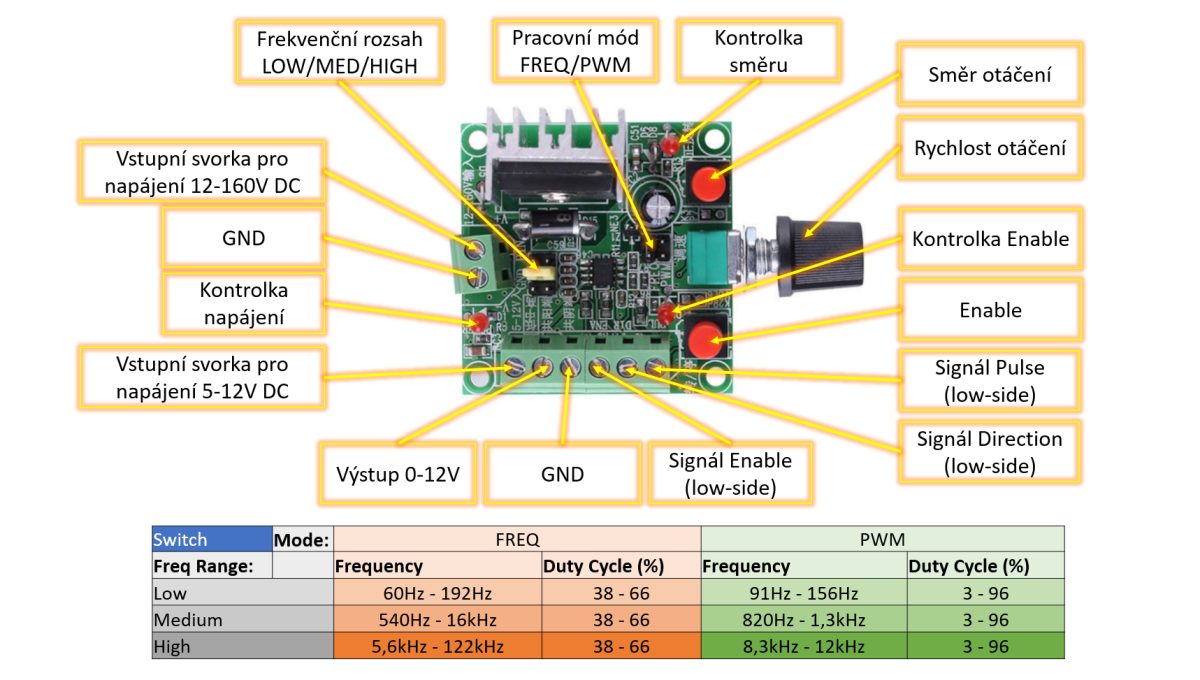

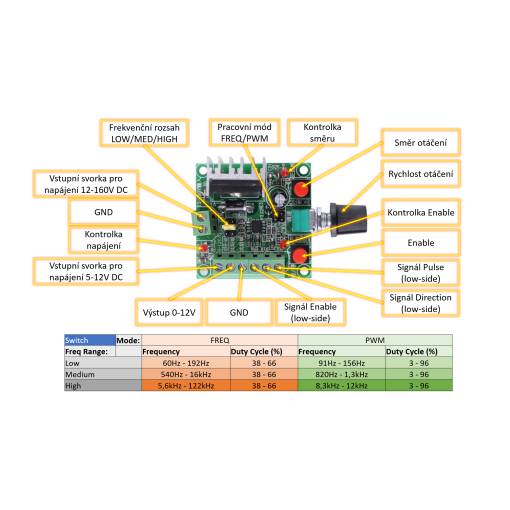

- Pracovné rozsahy FREQ: 60Hz - 192Hz, 540Hz - 16kHz, 5,6kHz - 122kHz
- Pracovné rozsahy PWM: 91Hz - 156Hz, 820Hz - 1,3kHz, 8,3kHz - 12kHz
- Kontrolky: Napájanie, Enable, Smeru otáčania

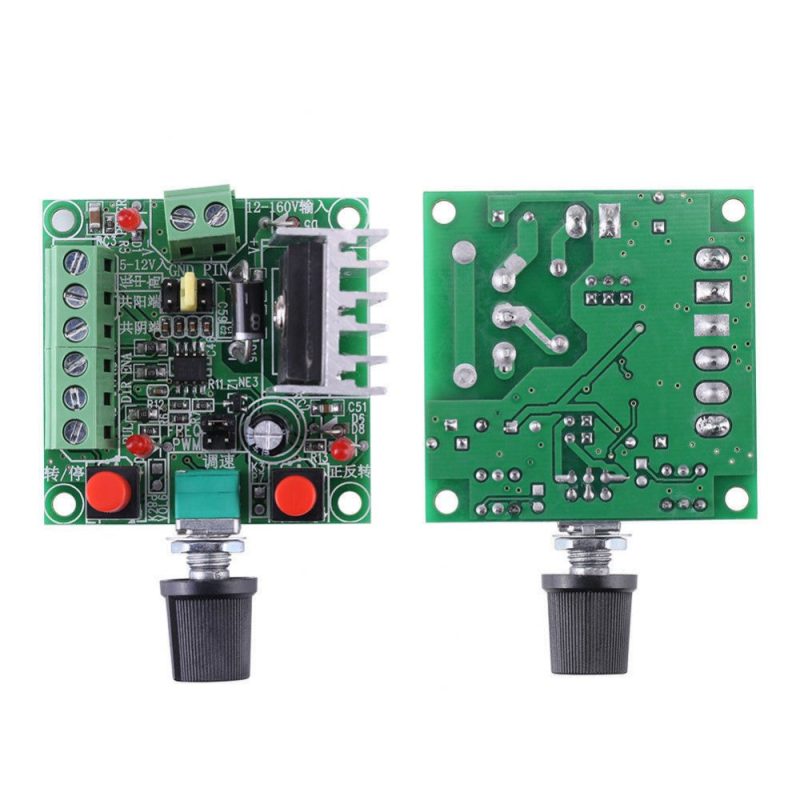

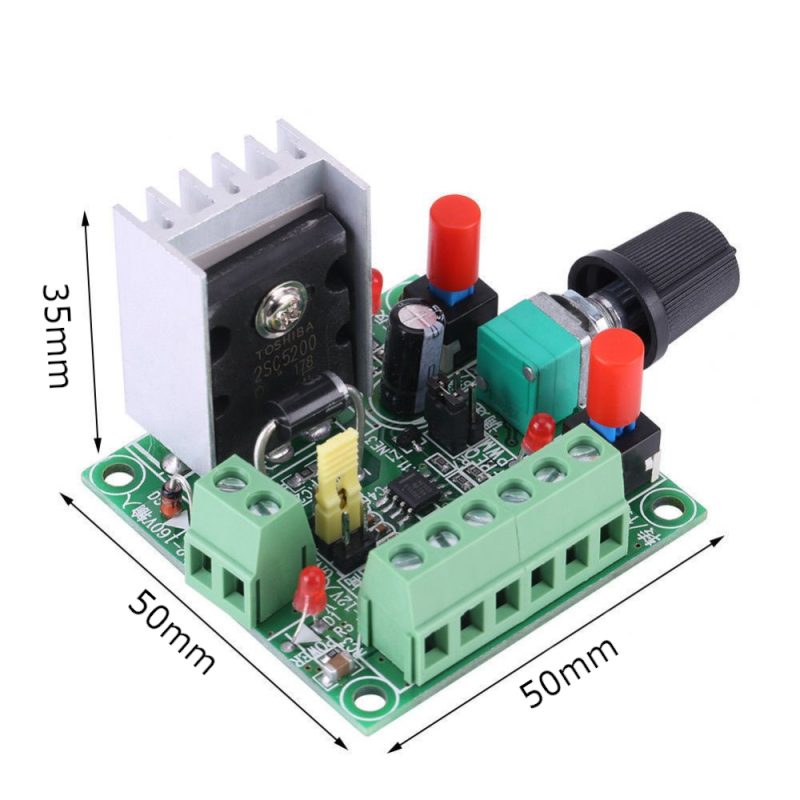

- Rozmery: 50x50x35mm
- Hmotnosť: 50g

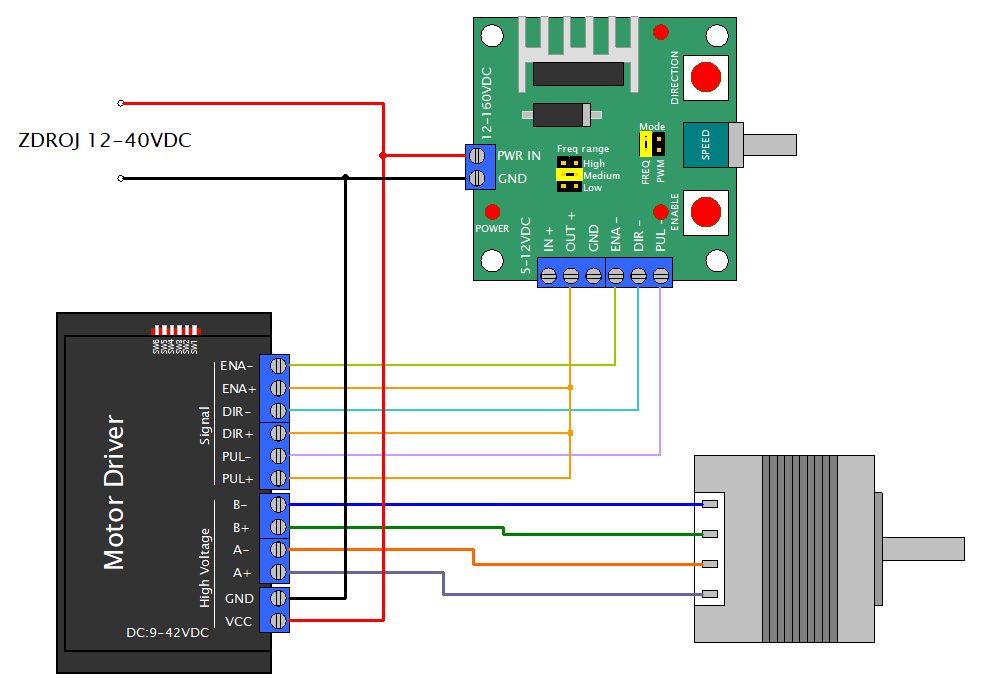

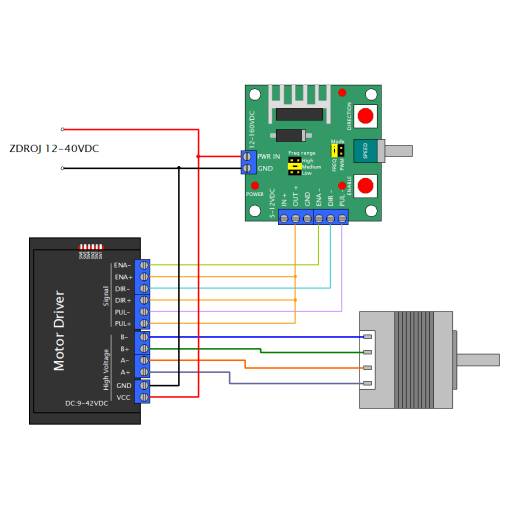

Upozornenie: Ovládač sám o sebe nie je možné pripojiť na krokový motor, je potrebný výkonový prvok - driver, pre ktorý tento ovládač funguje ako jednoduchá riadiaca jednotka. Typicky napríklad driver TB6600.
Upozornenie: Pri práci s napätím nad 60VDC dbajte na bezpečnosť svojej aj osôb v kontakte s týmto modulom. Napätie nad 60VDC je už nebezpečné napätie a je potrebná odbroná montáž.
Obsah balenia:
1x Ovládač krokových motorov, univerzálny, Freq/Duty signál
