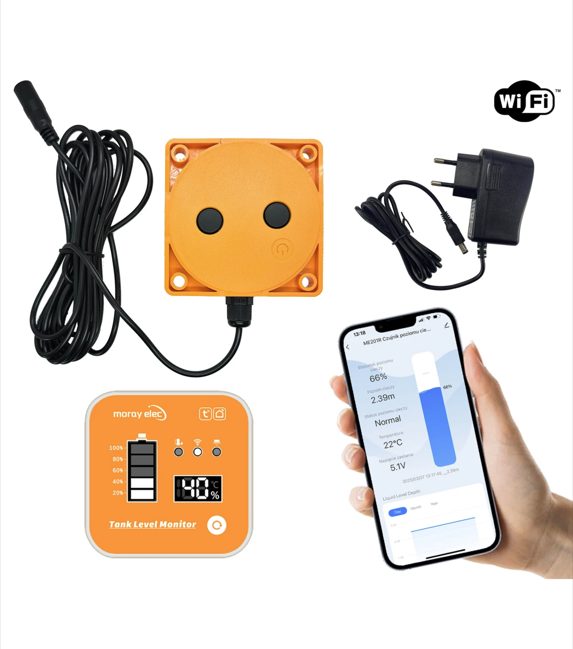

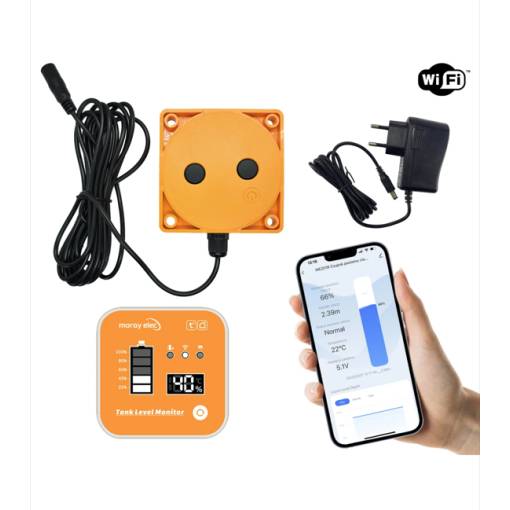

Ultrasonický senzor hladiny kvapaliny ME201R, spoločne s monitorom umožňujú presné informácie o kvapaline v nádrži s vizualizáciou naplnenia nádrže na displeji alebo v aplikácii TUYA a SmartLife.
Tento WiFi senzor hladiny kvapaliny TUYA je inteligentným riešením pre každého, kto chce mať úplnú kontrolu nad hladinou kvapalín v nádržiach. Vďaka pokročilej ultrazvukovej technológii poskytuje presné a aktuálne informácie o hladine, a tým eliminuje nutnosť fyzickej kontroly.
Poskytuje spoľahlivé a presné meranie, okamžité upozornenia a automatizáciu.

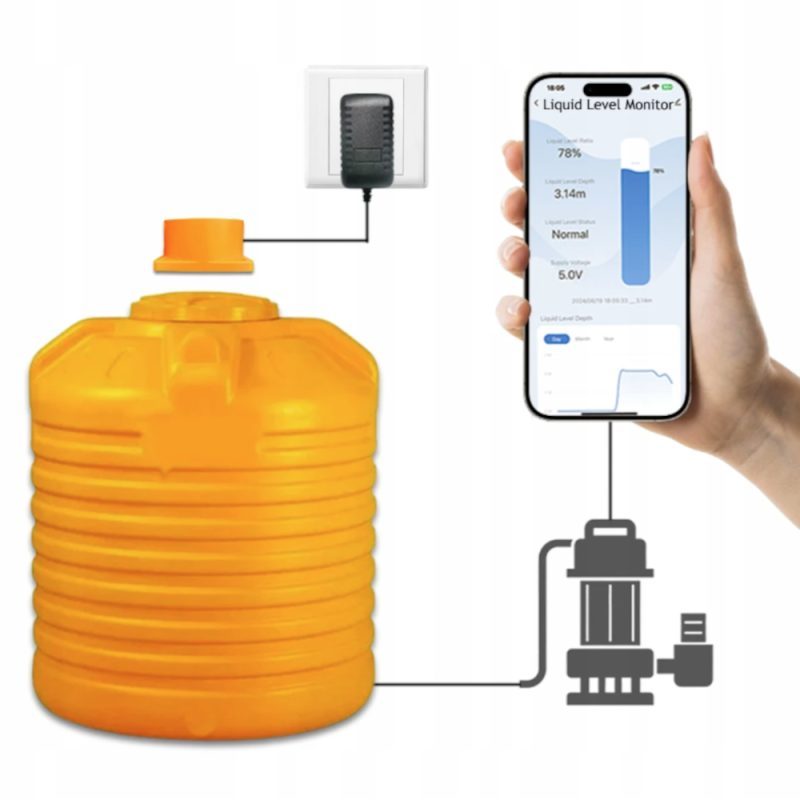

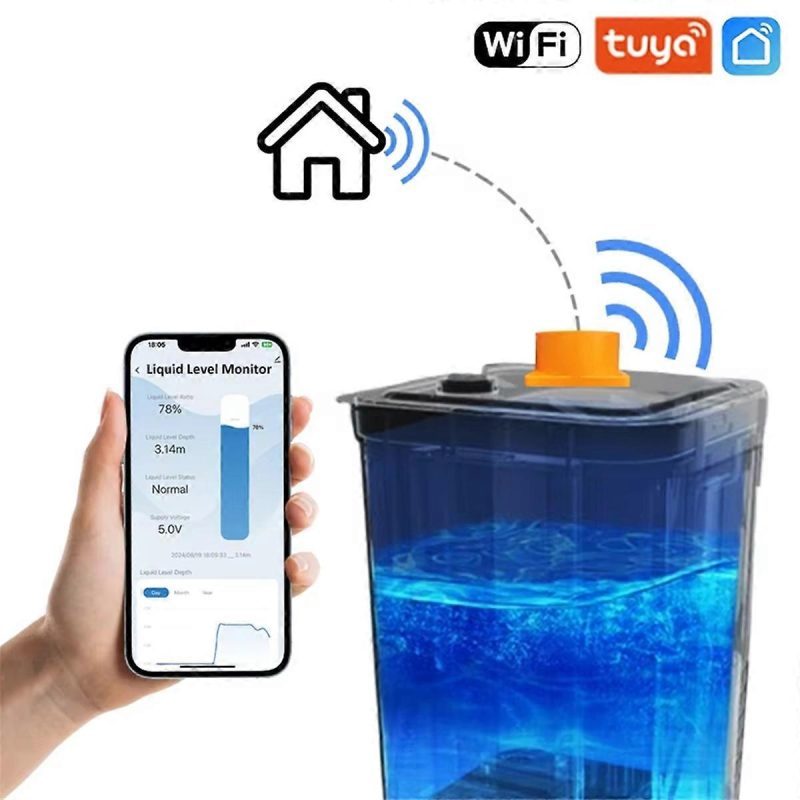

Stačí pripojiť k WiFi a sledovať dáta cez monitor alebo mobilnú aplikáciu.

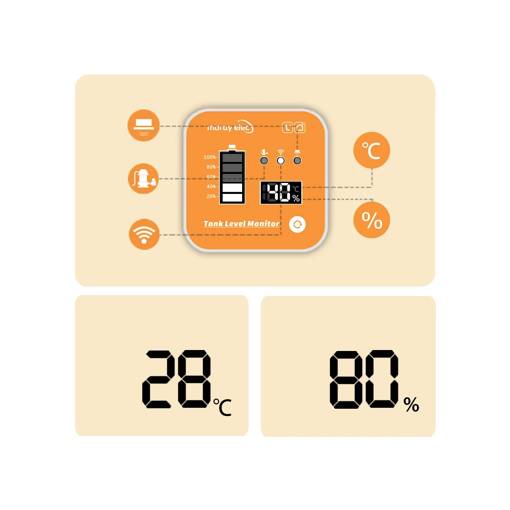

- Monitor hladiny kvapaliny – doplnkové zariadenie, ktoré komunikuje so senzorom hladiny kvapaliny. Vďaka monitoru môže byť vzdialenosť senzora od WiFi routera až 100 m.
- Monitor: (zosilňovač signálu senzora) – prijímač, ktorý slúži ako most medzi senzorom a WiFi routerom. Monitor je inštalovaný v interiéri v dosahu WiFi signálu (nemôže byť vystavený poveternostným podmienkam) Monitor komunikuje so senzorom hladiny.
Vlastnosti:
- Jednoduché ovládanie cez 2,4 GHz WiFi: Monitorujte odkiaľkoľvek na svete.
- Okamžité upozornenia : Nastavte si minimálnu a maximálnu percentuálnu hladinu v nádrži a dostávajte upozornenia, keď hladina v nádrži klesne pod minimum alebo stúpne nad maximum.
- Vysoká trieda krytia : Senzor je uzavretý v puzdre s krytím IP65, ktoré zaručuje vodotesnosť a prachotesnosť.
- História merania: Možnosť odčítať zmeny hladiny kvapaliny v nádrži z prehľadných grafov za konkrétny deň, mesiac alebo rok.
- Záznam alarmov : Presný výpis a dokumentácia alarmov súvisiacich s poklesom pod minimálnu a nárastom nad maximálnu hladinu kvapaliny.

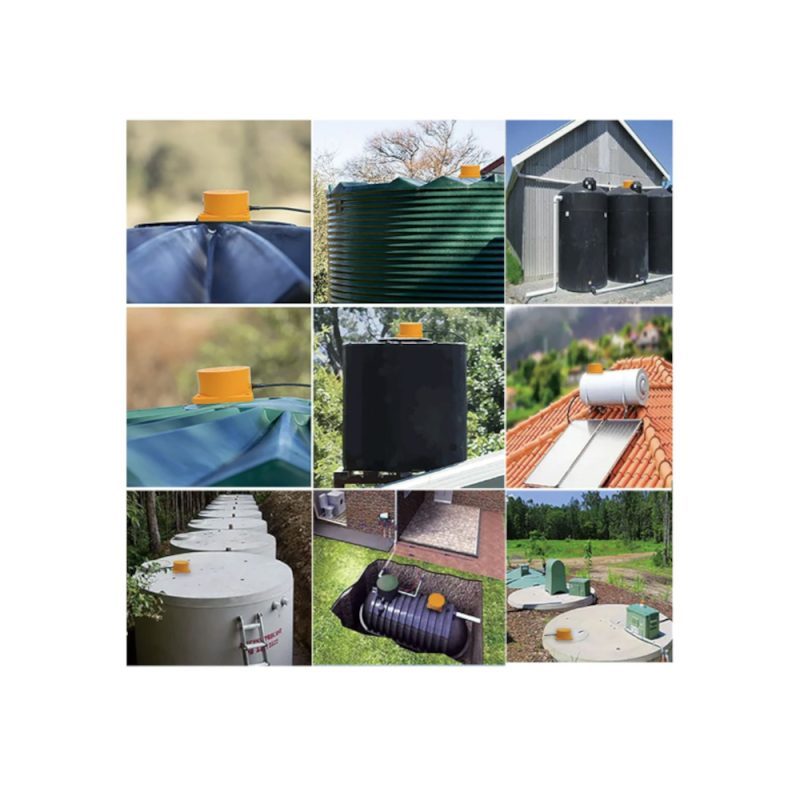

Montáž:
Snímač hladiny kvapaliny je namontovaný na hornej strane nádrže a vysiela merací lúč s uhlom ±30°. Tento lúč pokrýva kužeľovitú oblasť, v ktorej sa meria vzdialenosť k hladine kvapaliny. Presné meranie je možné iba vtedy, keď je odrazová plocha bez akýchkoľvek prekážok.
Inštalácia senzorov a distribúcia vĺn:
1. Princíp činnosti senzora
Snímač hladiny kvapaliny je namontovaný na hornej strane nádrže a vysiela merací lúč s uhlom ±30°. Tento lúč pokrýva kužeľovitú oblasť, v ktorej sa meria vzdialenosť k hladine kvapaliny. Presné meranie je možné iba vtedy, keď je odrazová plocha bez akýchkoľvek prekážok.
2. Výber nádrže
Pre zaistenie správnej funkcie senzora zvoľte vhodný priemer nádrže (D) vo vzťahu k jej výške (H):
H = 4 m → D > 2 m
H = 3 m → D > 1,6 m
H = 2 m → D > 1,1 m
Pri okrúhlych a štvorcových nádržiach by sa priemer D mal vypočítať ako najväčší vnútorný rozmer nádrže.

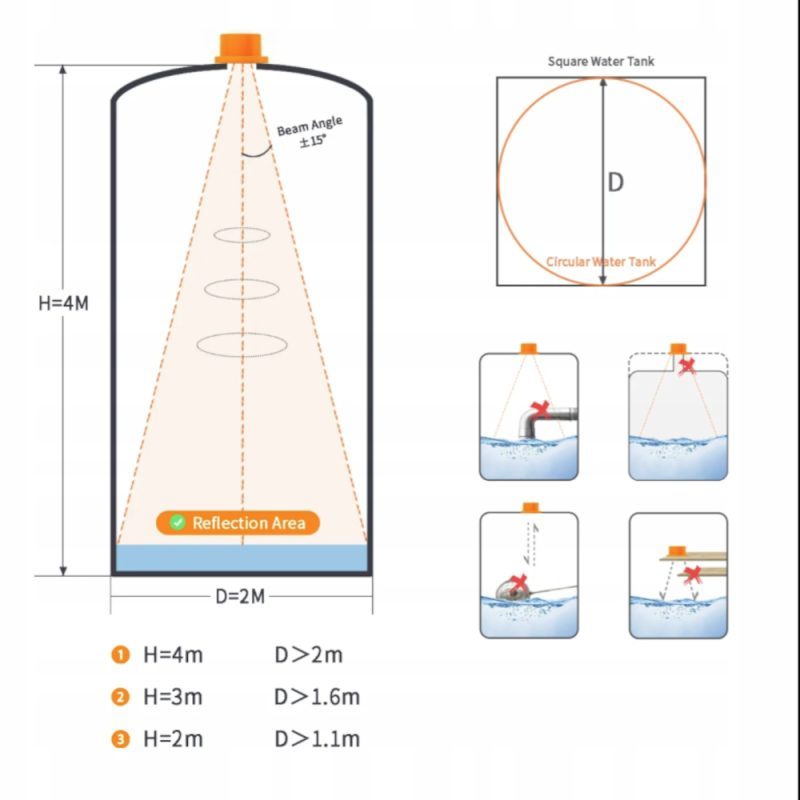

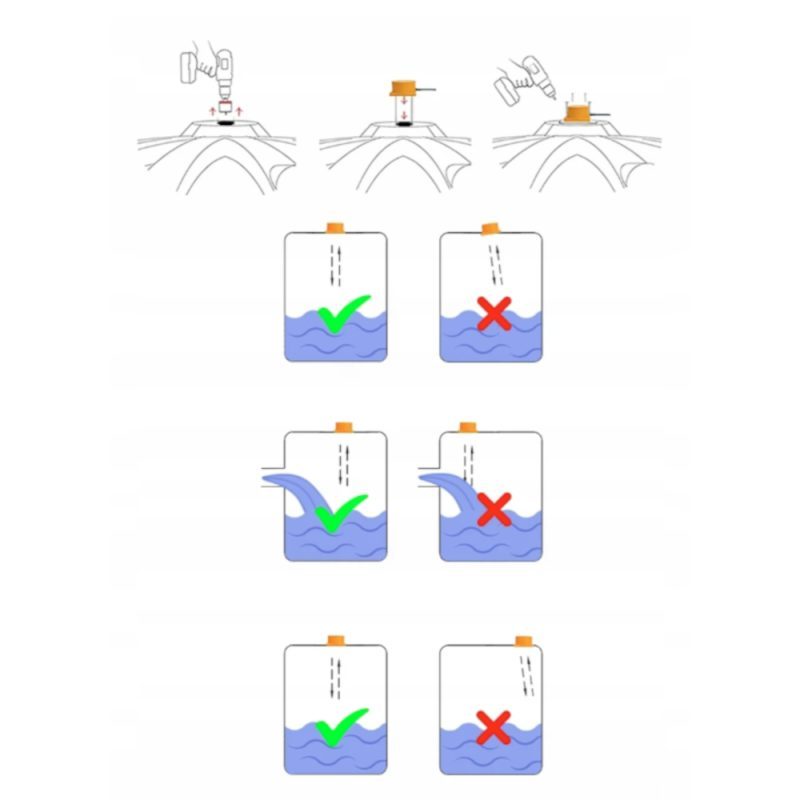

3. Správna inštalácia senzora
Snímač by mal byť namontovaný centrálne nad hladinou kvapaliny tak, aby merací lúč nenarazil na žiadne prekážky, ako sú potrubia, konštrukčné prvky alebo steny nádrže.
Nemontujte senzor nad prvkami, ktoré by mohli spôsobovať rušenie odrazov vĺn, napr. nad potrubie, blízko múrov alebo pod vyčnievajúce prvky.
Snímač by mal byť nasmerovaný zvisle dole tak, aby lúč pokrýval celý povrch kvapaliny v určenej odrazovej oblasti.
4. Najčastejšie chyby pri montáži:
- Montáž senzora nad prekážku (napr. potrubie) spôsobuje rušenie merania.
Umiestnenie senzora príliš blízko k stene nádrže povedie k chybným údajom v dôsledku odrazov od steny.
Montáž pod vyčnievajúcimi prvkami alebo v inom než zvislom uhle bráni správnemu meraniu hladiny kvapaliny.
Zhrnutie:
Snímač by mal byť inštalovaný centrálne a zvisle nad hladinou kvapaliny v nádrži s priemerom zodpovedajúcim jeho výške, bez prekážok v meracom poli lúča. Iba potom je možné dosiahnuť spoľahlivé a opakovateľné výsledky merania hladiny kvapaliny.
Špecifikácia:
- Vodeodolnosť: IP 65
- Model: ME201R
- Pracovná teplota: -20 °C až +70 °C
- Rozsah detekcie: 0.1m-4.0m
- Presnosť detekcie: ±0.02m
- Napájanie: 100-240VAC to DC 5V

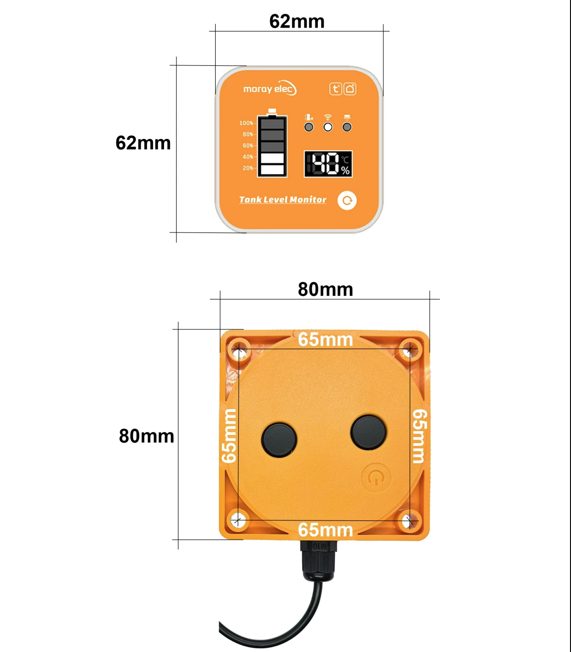

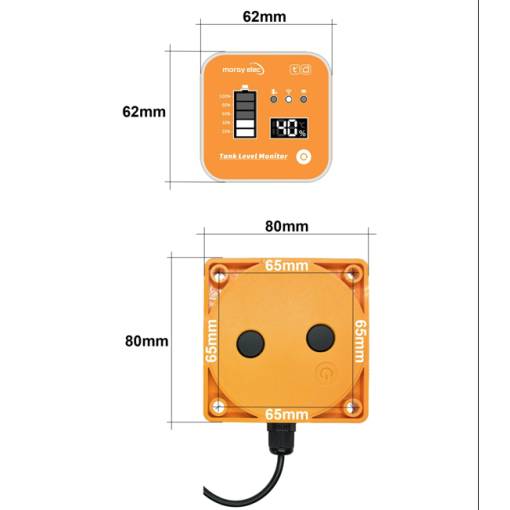

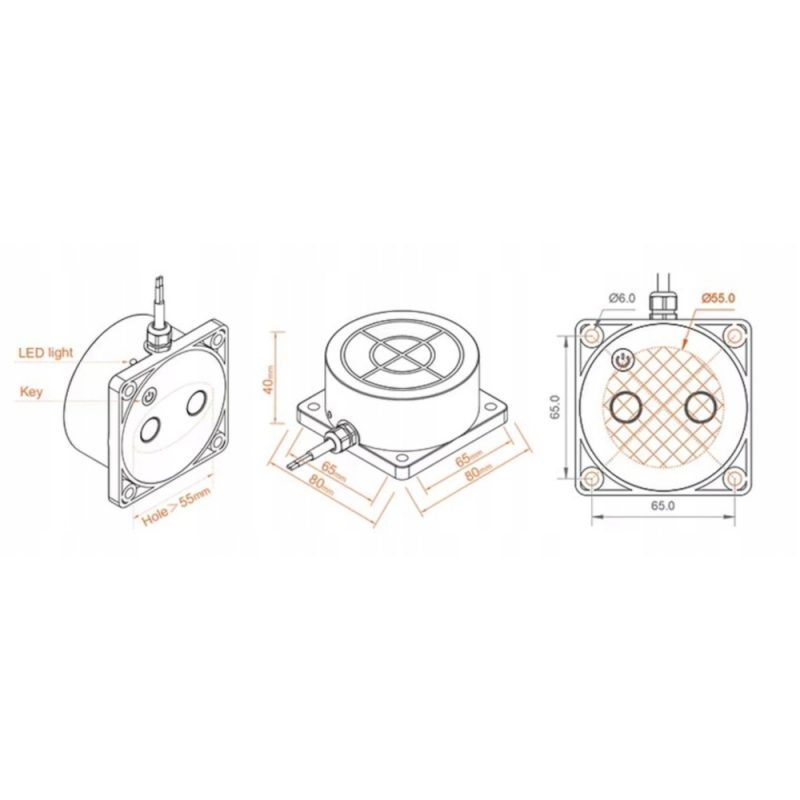

- Rozmery: 80x80x40mm (Monitor: 62x62x20mm)
- Napájací kábel USB AC pre monitor: 80cm
- Dĺžka kábla adaptéra: 1m
- Dĺžka kábla čidla: 3m
- Stupeň krytia IP: IP65

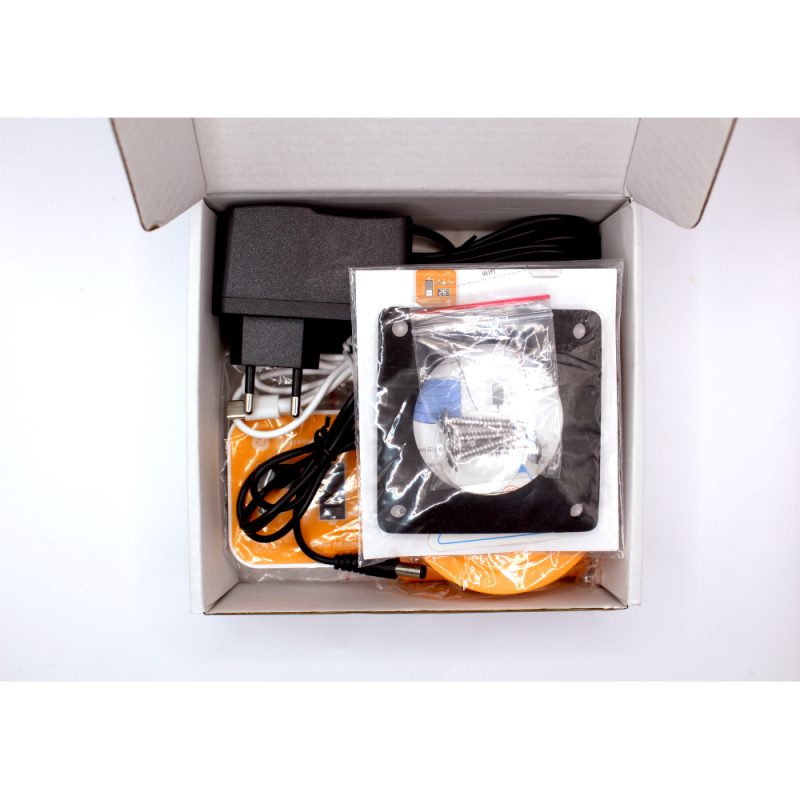

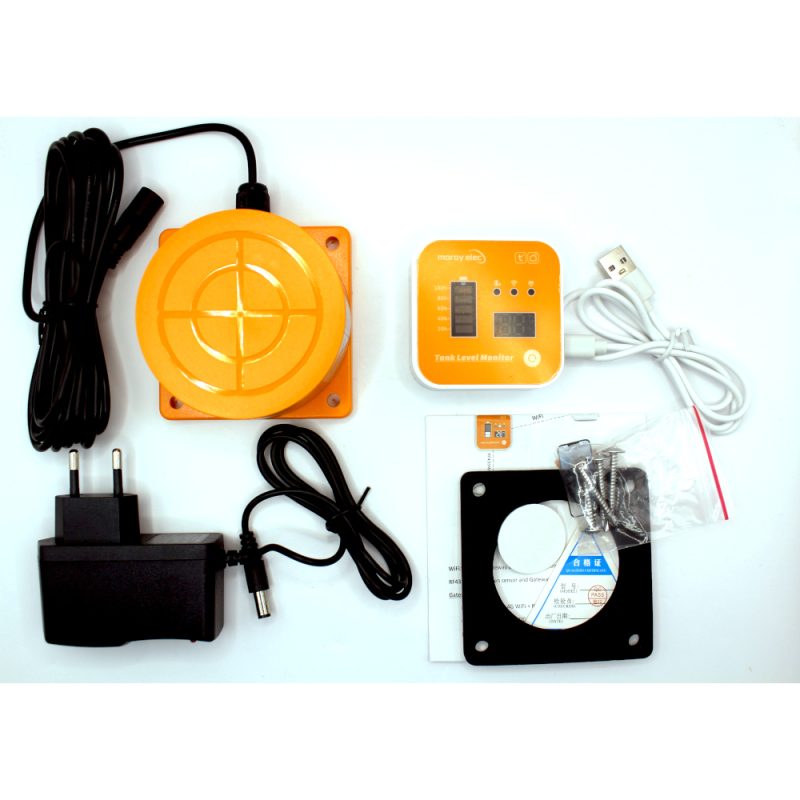

- Obsah balenia: Ultrazvukový senzor hladiny (kábel 3 m)
- Monitor hladiny kvapaliny s portom USB-C
- Napájací kábel USB AC pre monitor - dĺžka 80 cm
- Napájací adaptér 5V / 1A (kábel 90 cm)
- Tesniaca podložka + 4 montážne skrutky
- Mobilné aplikácie: Tuya Smart / Smart Life (zadarmo pre Android/iOS)
