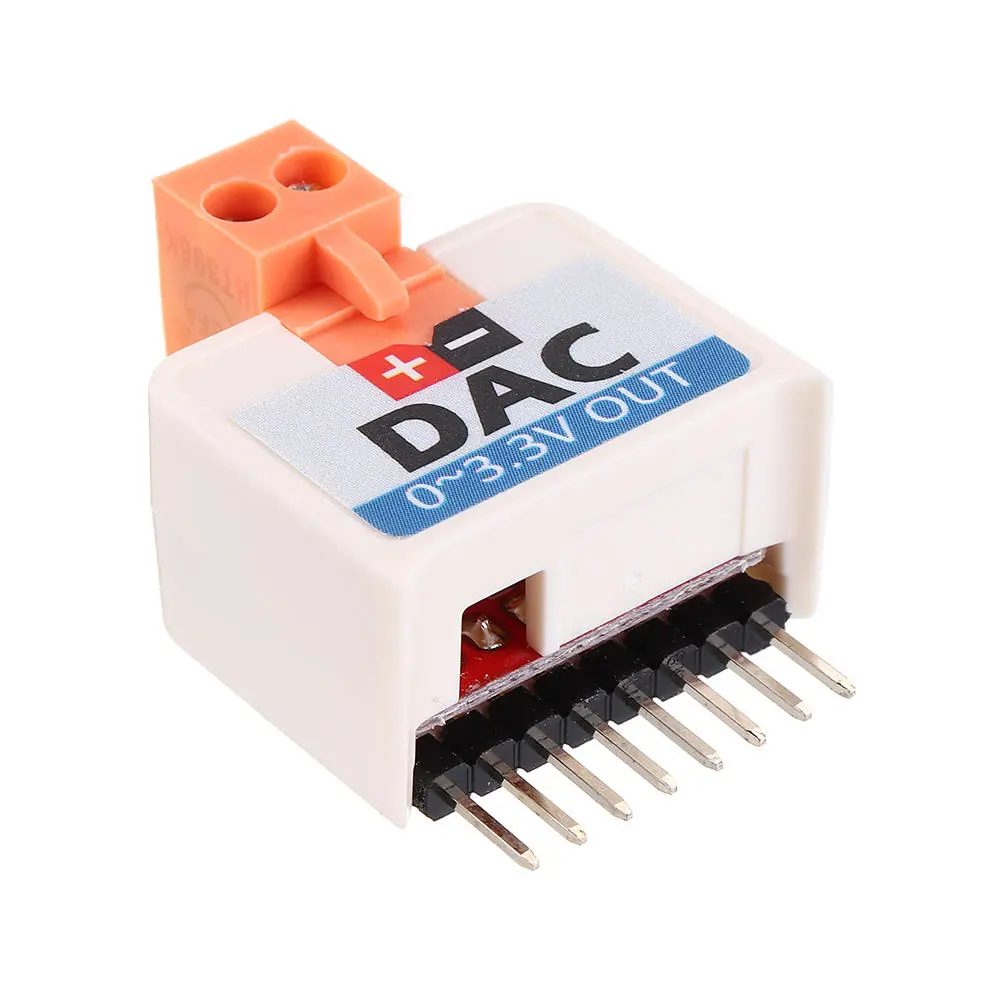

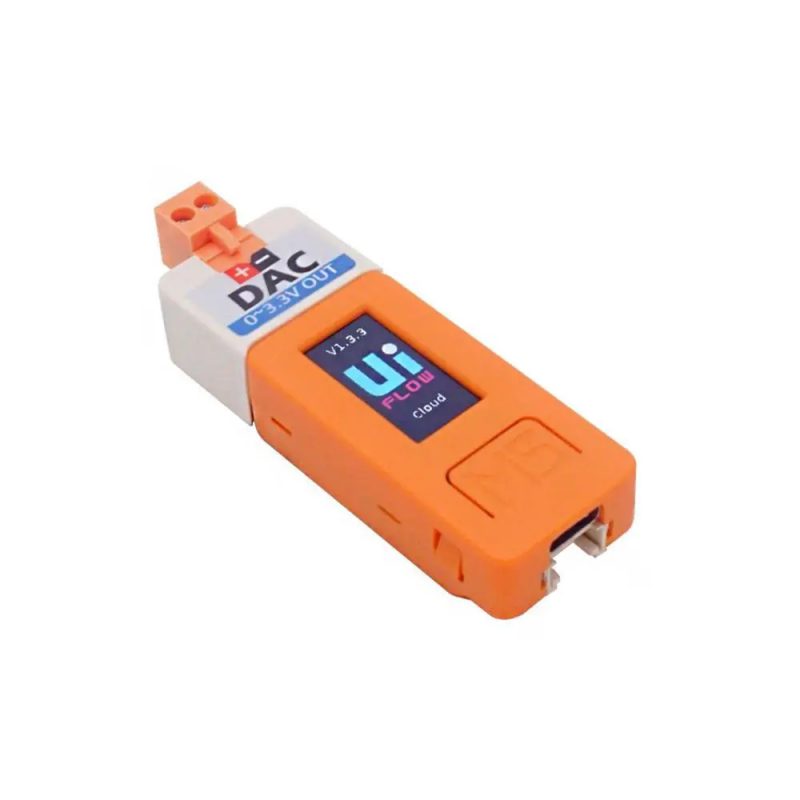

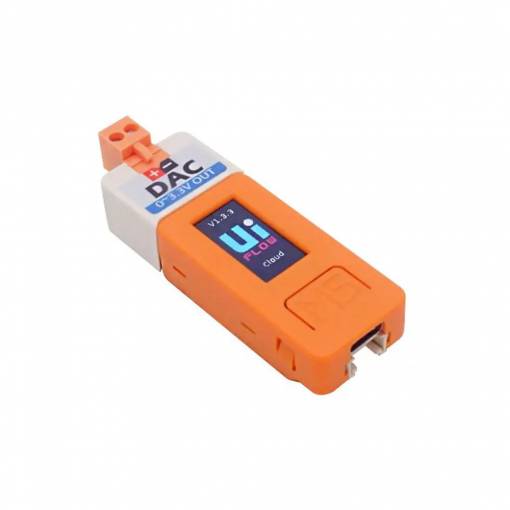

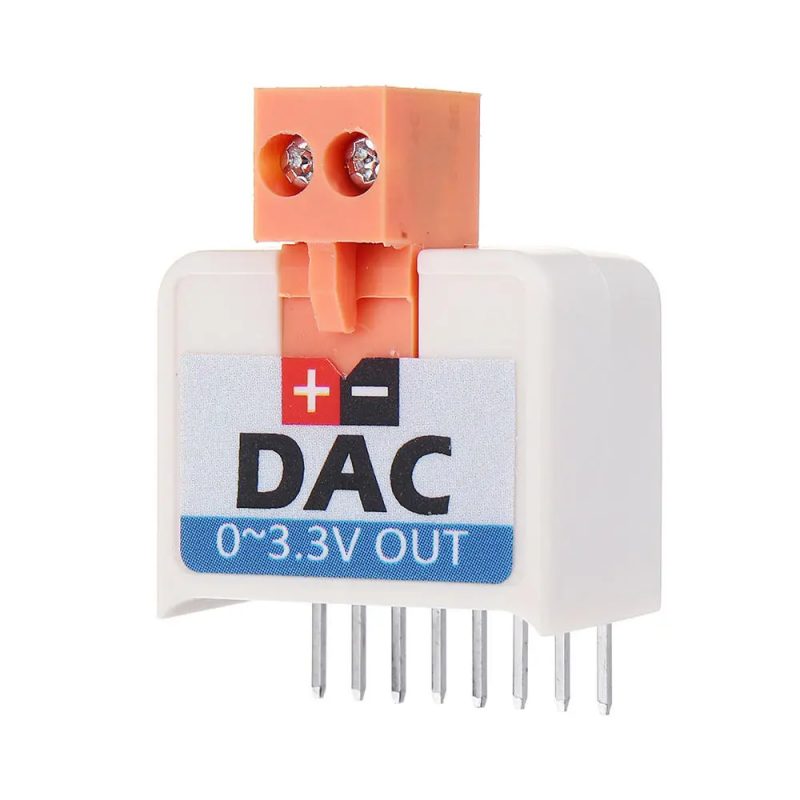

DAC HAT je modul DA prevodníka, ktorý je navrhnutý špecificky pre vývojovú dosku M5StickC. DA prevodník (DAC, Digital to Analog Converter) prevádza digitálny signál na analógový.

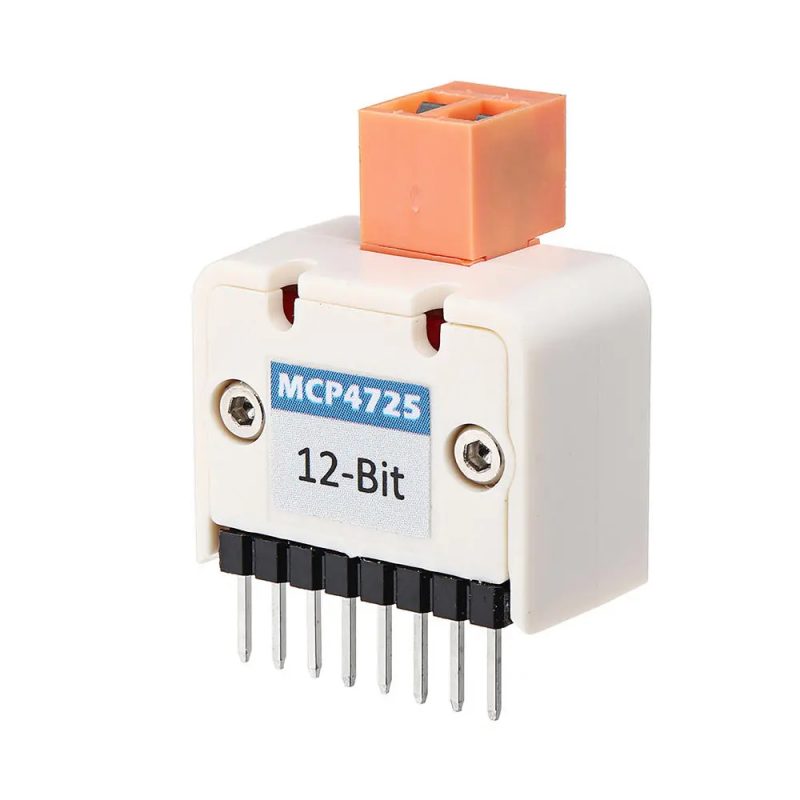

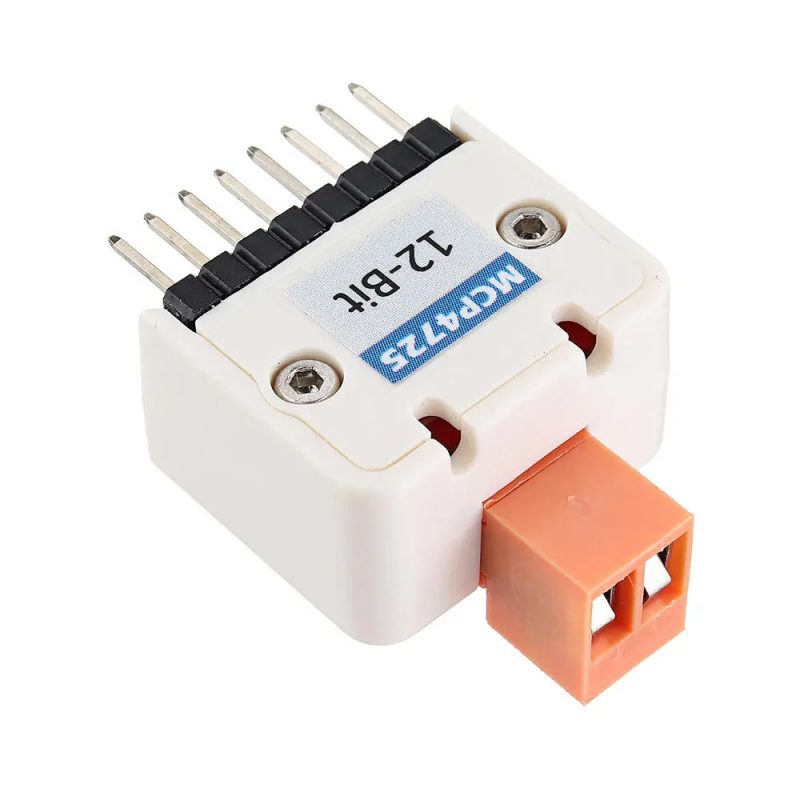

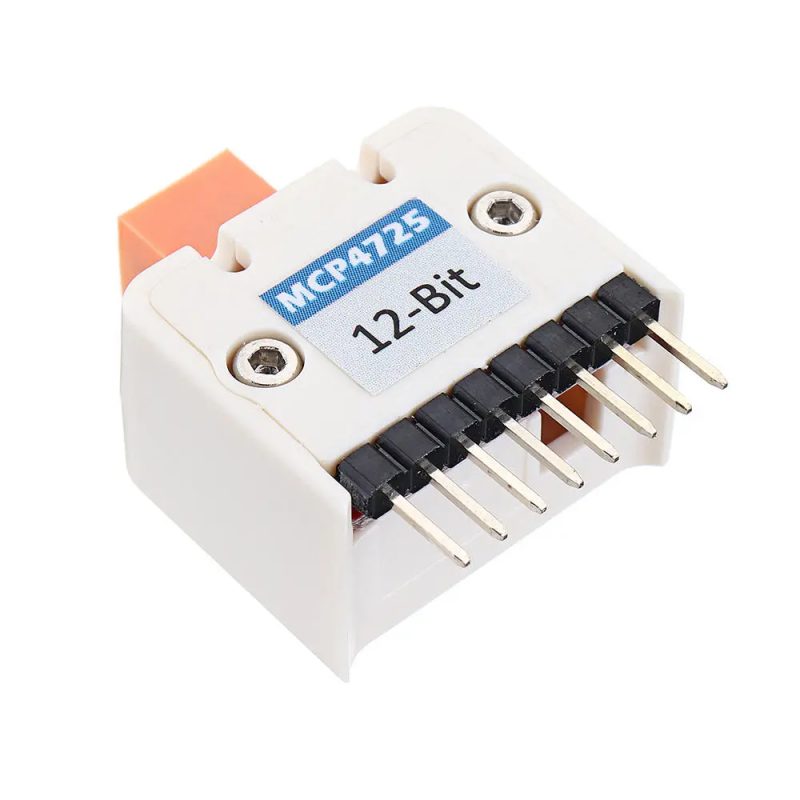

Hlavným čipom tohto modulu je MCP4725, ktorý s mikrokontrolérom komunikuje po zbernici I2C. Tento integrovaný obvod má nízku spotrebu, vysokú presnosť a jeden výstupný kanál s rozlíšením 12 bitov.

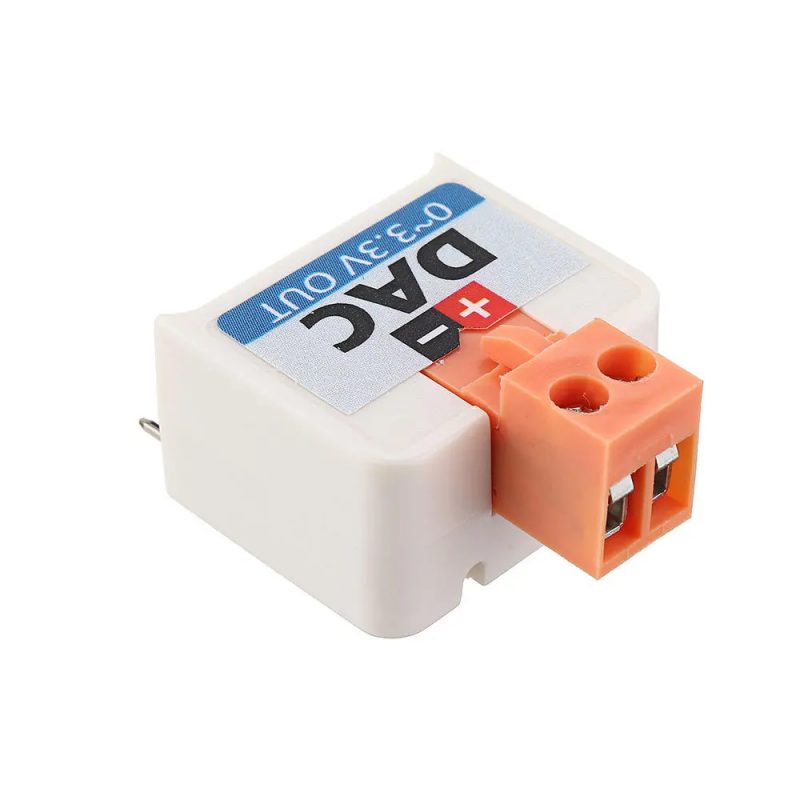

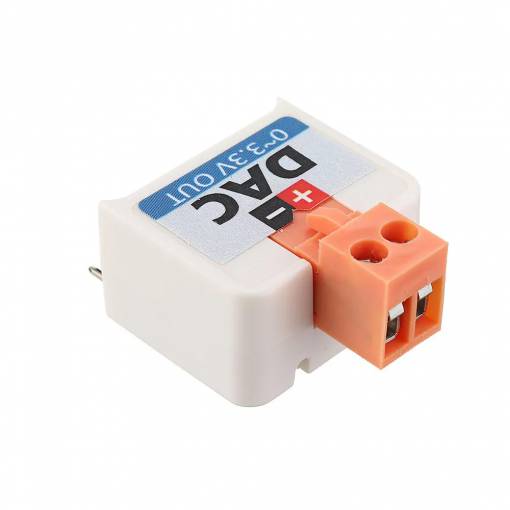

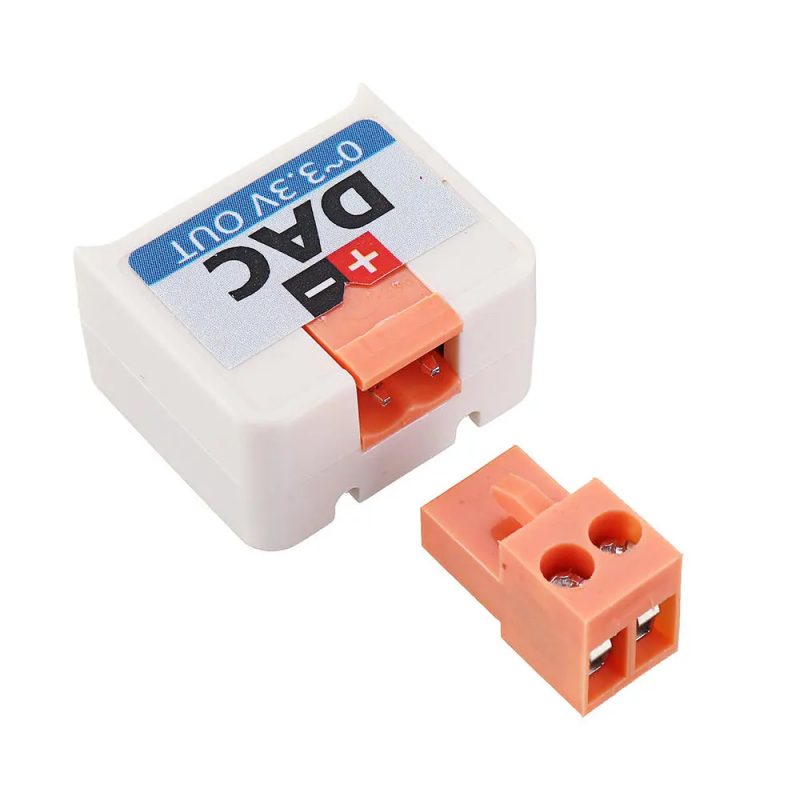

Výstup je vyvedený konektorom 3.96, koncovka so svorkami je súčasťou balenia.
Špecifikácia:
- Kompatibilné: s doskou M5StickC
- Výstupné napätie: 0 - 3,3V
- Rozlíšenie DAC: 12-bit
- Doba ustálenia: 6us (typická)
- Dva režimy: normálne + power-down na uchovanie energie
- Externý adresový pin A0
- Extrerná napäťová referencie (VDD)
- Vstupné napätie: 2,7 - 5,5V
- I2C adresa: 0 x 60
Balíček obsahuje:

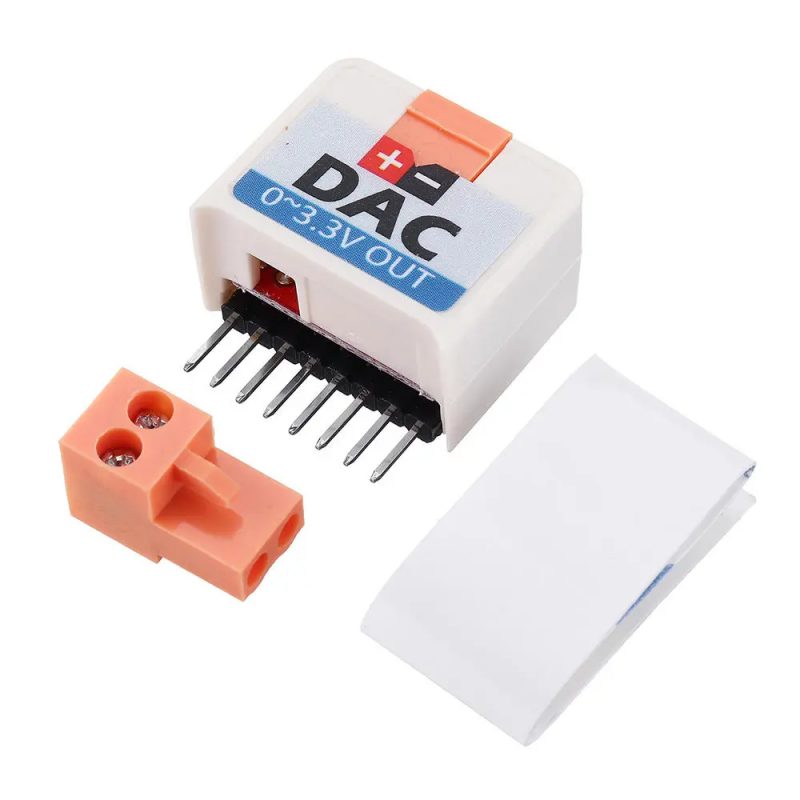

- 1x M5StickC DAC HAT MCP4725
- 1x Konektor HT3.96 so svorkami
