Osem kanálov a vzorkovacia frekvencia až 24 MHz na každý kanál.

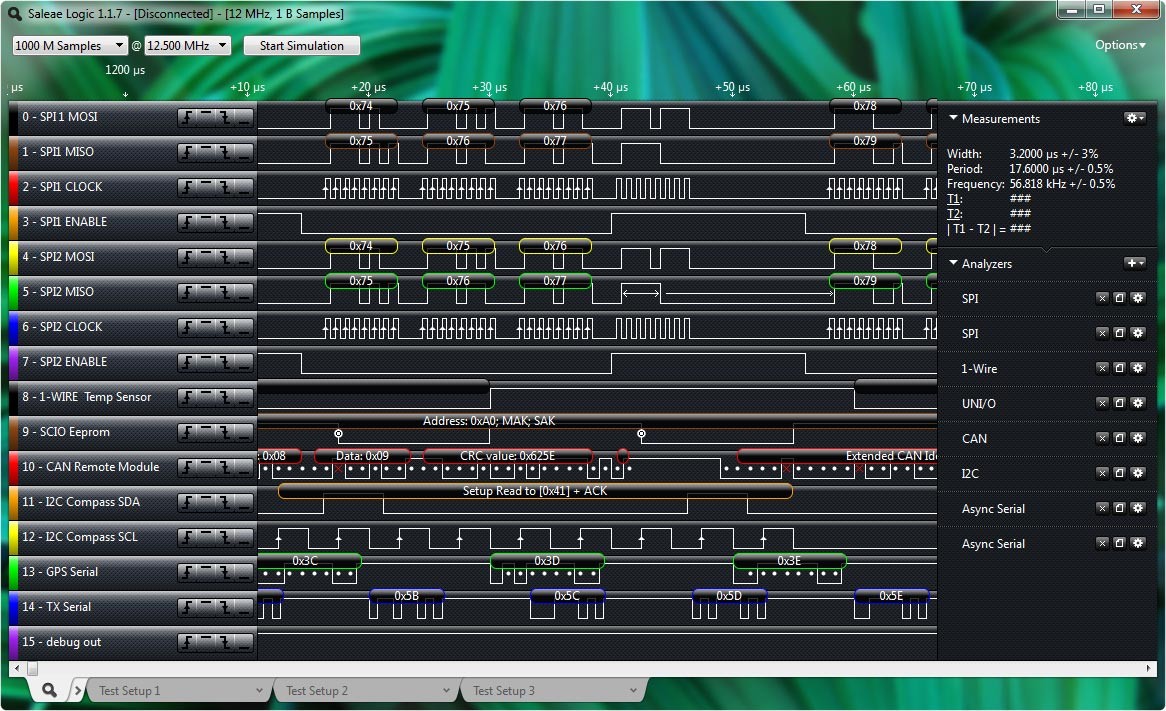

Máte problémy s komunikáciou s modulmi? Práve pre vás je tento analyzér. Veľmi podarený softvér má predvolené jednotlivé typy komunikácií ako napr: I2C, SPI 1-Wire, CAN, DMX-512, HDLC, I2S, JTAG, Midi, Modbus, MSBUS a mnoho ďalších.

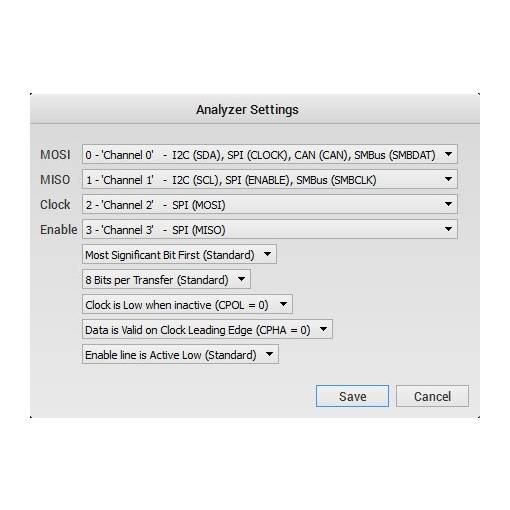

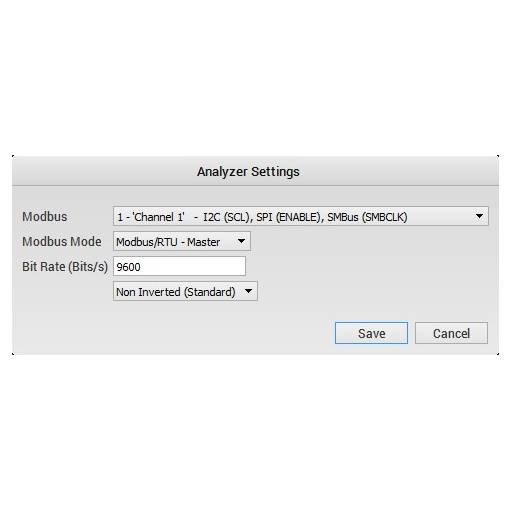

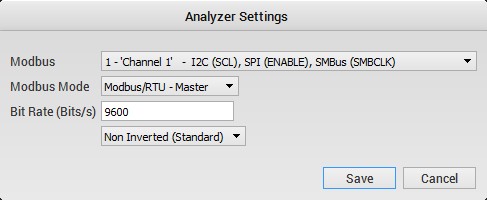

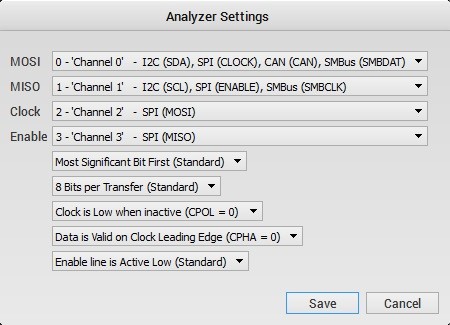

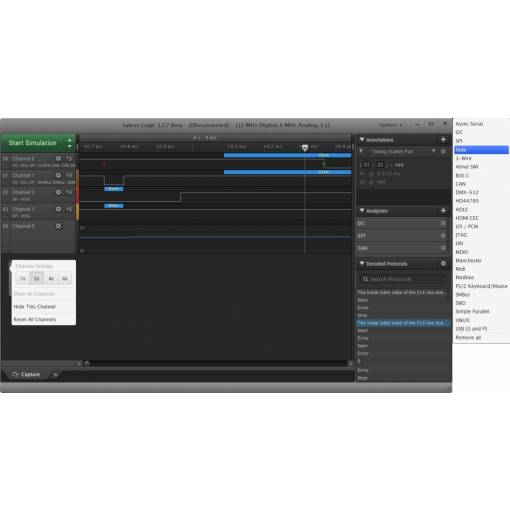

Tvorca SW usilovne pridáva nové typy a funkcie. Po zvolení požadovaného typu sa vás SW spýta na ktorých pinoch máte napríklad RXD TXD alebo SDA SLC podľa toho aký typ vyberiete.

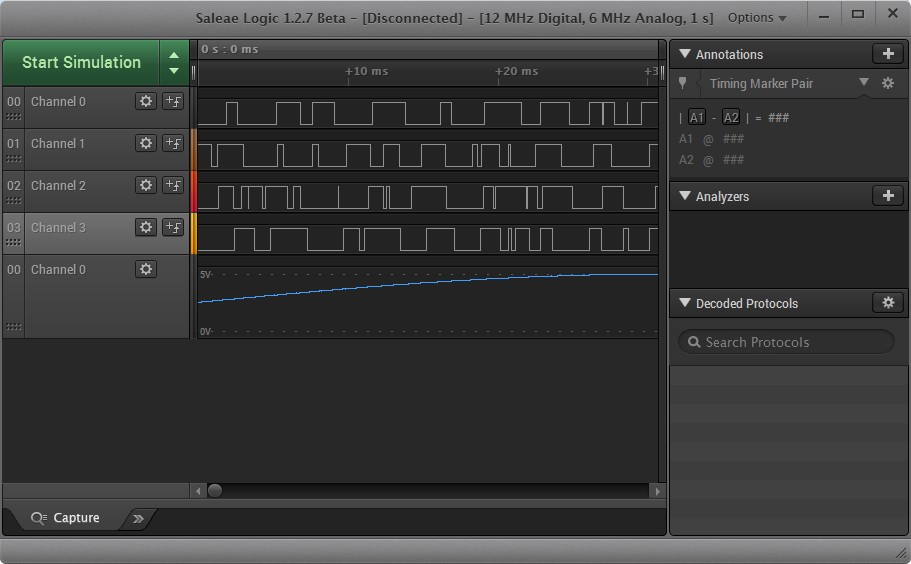

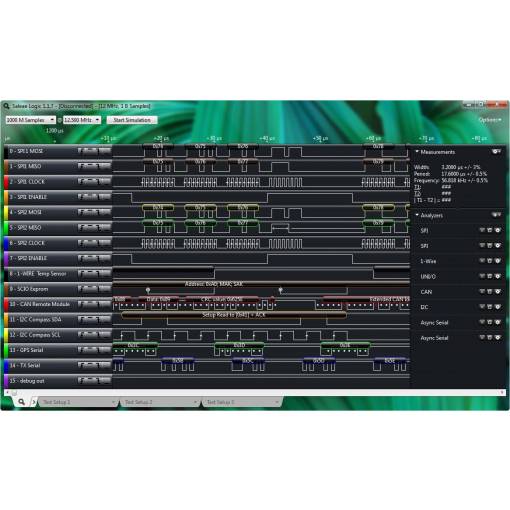

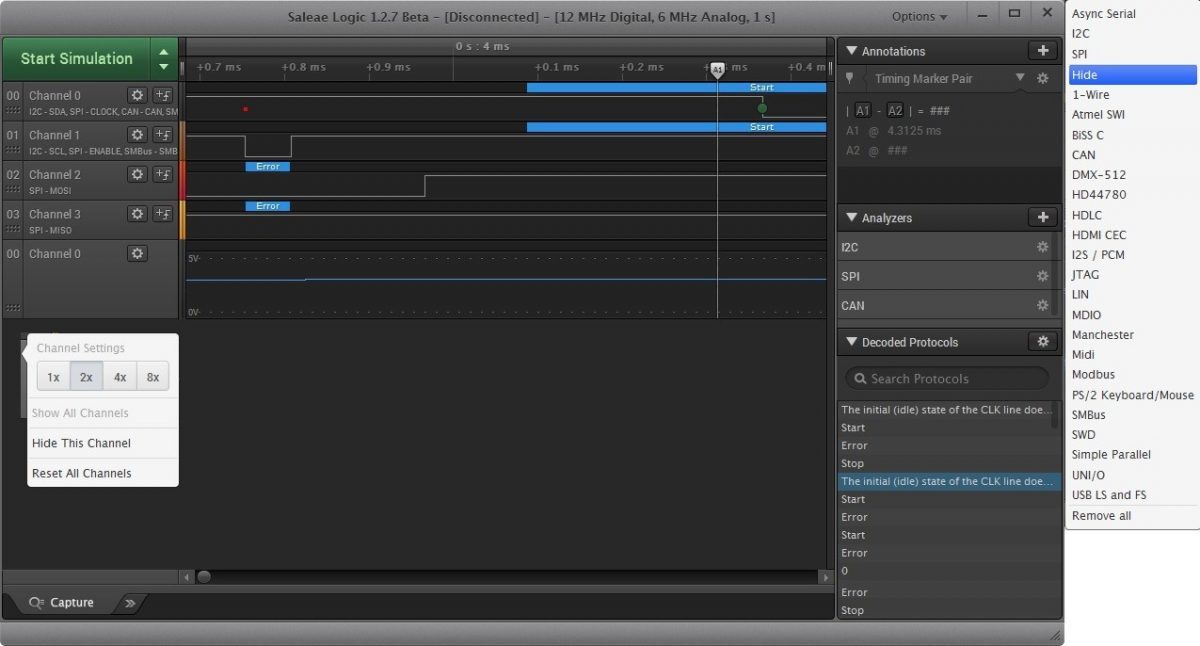

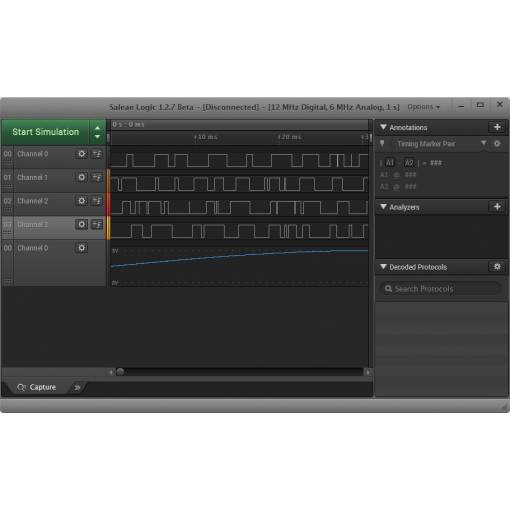

Potom stačí stlačiť tlačidlo štart a Analyzér hľad ukáže kde je chyba v komunikácii. Analyzátor vyhodnocuje známe chyby a tie zobrazuje priamo v časovej osi.
Špecifikácia:
- Voliteľne 24MHz. 16MHz, 12MHz, 8MHz, 4MHz,
- 2MHz, 1MHz, 500KHz, 250KHz, 200KHz,
- 100KHz, 50kHz, 25kHz;
Kompatibilný softvér pre Windows, Mac a Linux na stiahnutie pod záložkou “Datasheety”.
Technické parametre:
- Rozsah vstupného napätia: -0,5V - 5,25V
- Vstupné nízke napätie: -0,5V - 0,8V
- Vstupné vysoké napätie: 2,0V - 5,25V
- Pracuje so systémami: 5V, 3,3V; 2,5V; 2,0V
- Môže pracovať s: 1,8V; ale neodporúča sa
- Vstupné impedande: 1Mohm || 10pF
- Kryštál: +/- 20ppm, 24MHz
- Chyba a Presnosť: meranie šírky pulzu: +/- 42ns (pri 24MHz)

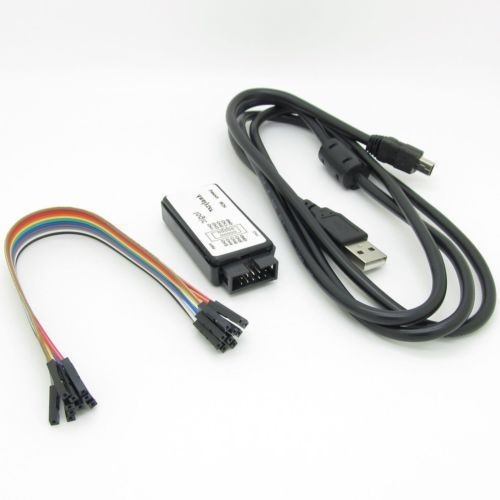

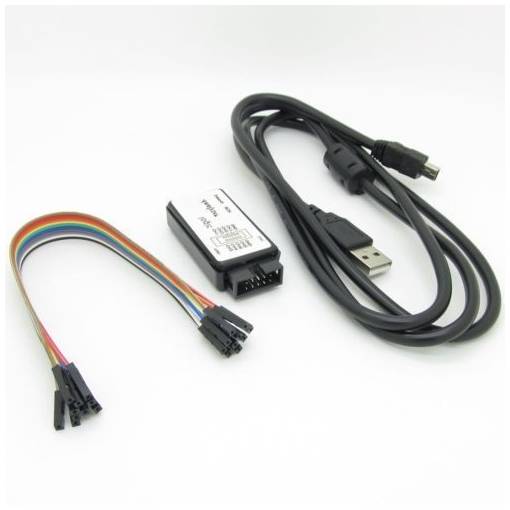

Balíček obsahuje:

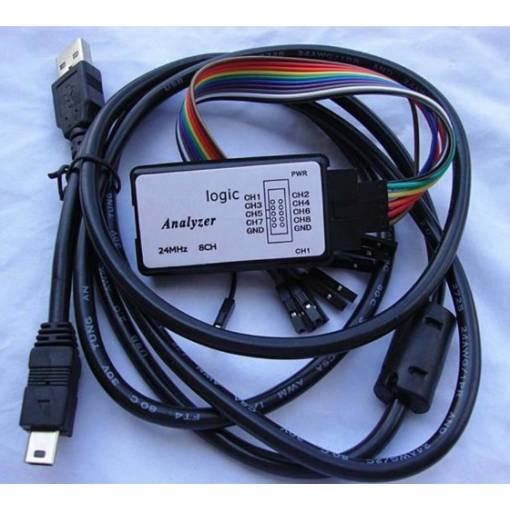

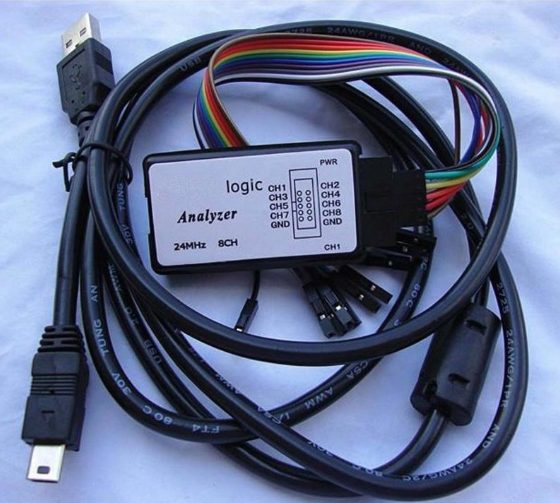

- 1x Logický analyzér
- 1x USB kábel
- 1x Vodiče typu DuPont
