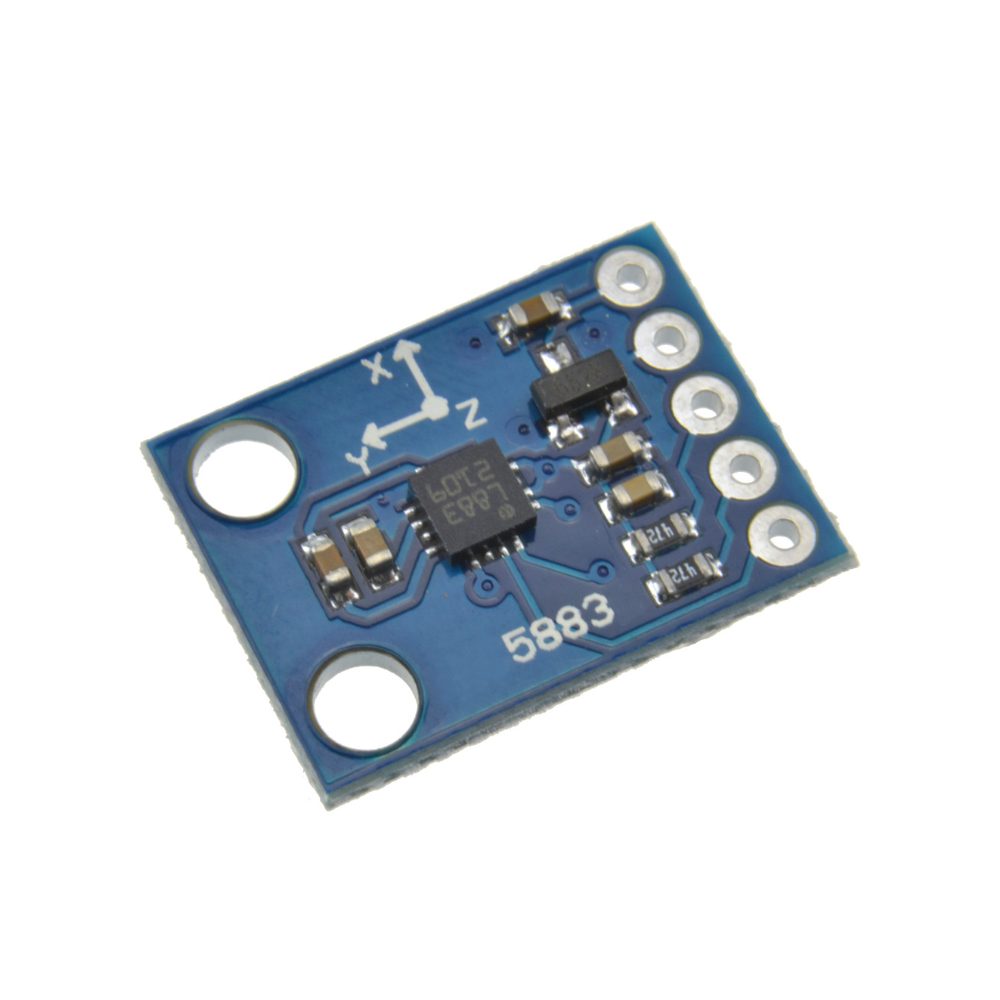

Modul s čipom QMC5883P je presný 3osý magnetometer určený na meranie intenzity a smeru magnetického poľa. Umožňuje realizovať elektronický kompas, detekciu pohybu alebo stabilizáciu smeru v robotike a dronovej technike. Komunikuje cez rozhranie I²C a je kompatibilný s Arduino, ESP32, Raspberry Pi a ďalšími mikrokontrolérmi.
Špecifikácie:
- Snímač čip: QST QMC5883P
- Rozsah merania: ±2 G / ±8 G / ±12 G / ±30 G (nastaviteľný)
- Rozlíšenie prevodníka: 16 bit

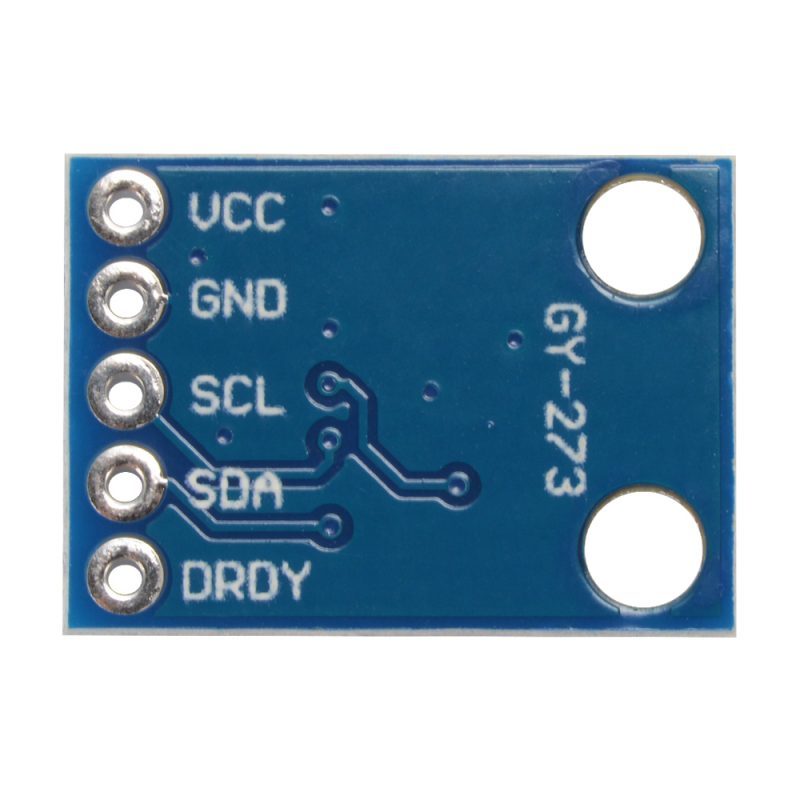

- Piny: VCC, GND, SLC, SDA
- Os: tri osi X, Y, Z
- Výstupná dátová frekvencia (ODR): 10 Hz až 200 Hz
- Rozlíšenie: až 0.1 μT pri rozsahu ±2 G
- Opakovateľnosť / šum: ±1 ~ 2 μT RMS
- Lineárna chyba: ±1 % z rozsahu
- Teplotný drift: < 0.04 % / °C
- Rozhranie: I²C (adresa 0x2C)
- Napájacie napätie: 2.6 – 3.6 V (logika 3V3)
- Prúdový odber: typ. 70 μA pri meraní
- Prevádzkové režimy: Standby / Single / Continuous
- Kalibrácia: podpora soft-set/reset a offset kompenzácia
- Rozmery modulu: 19x13mm
Upozornenie: Modul nie je 5V tolerantný, pre použitie na platforme s 5V napäťovou logikou je potrebný prevodník napäťových úrovní, alebo odporový delič!
Modul nemá pripevnenú kolíkovú lištu!

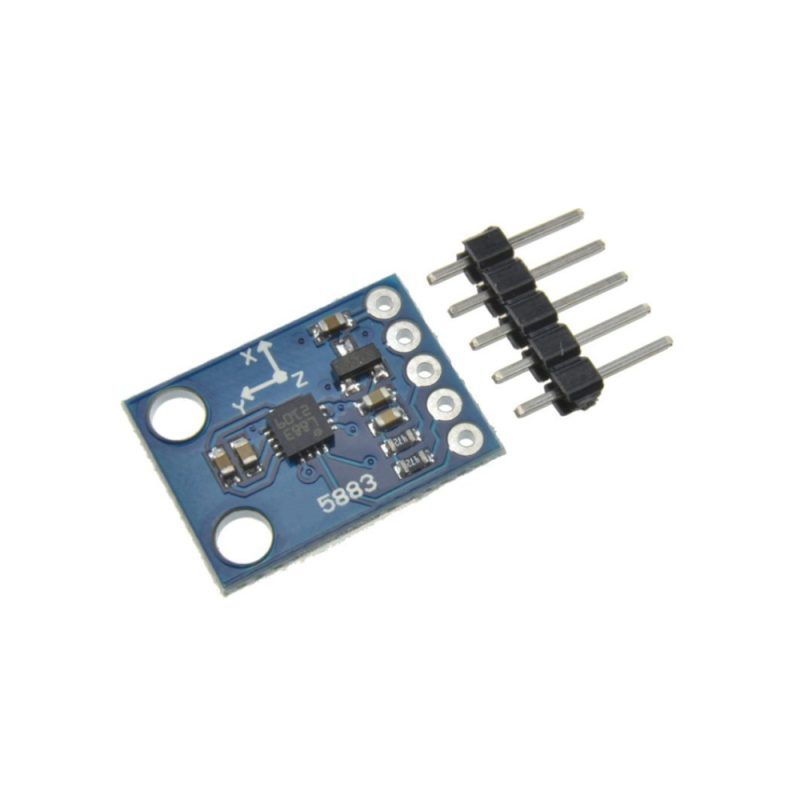

Obsah balenia:
1x Modul kompasu QMC5883P - 3osý magnetometr
1x Kolíková lišta 2,54mm 5pin
