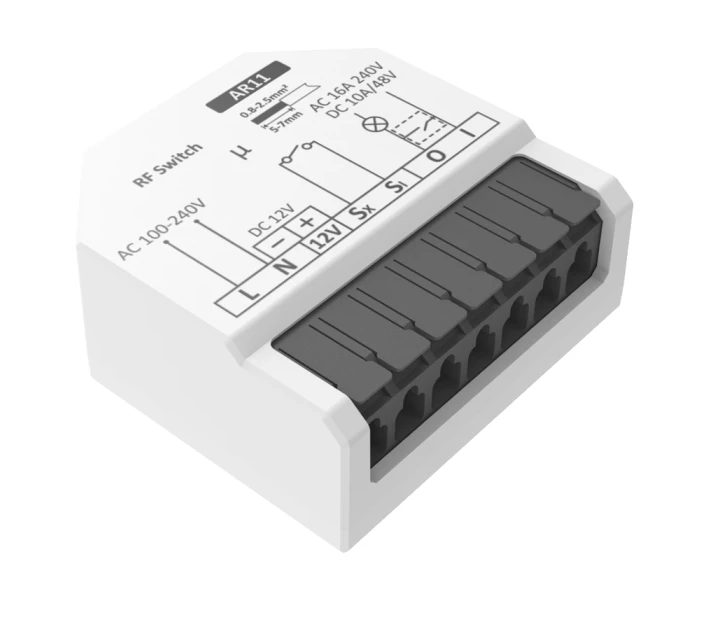

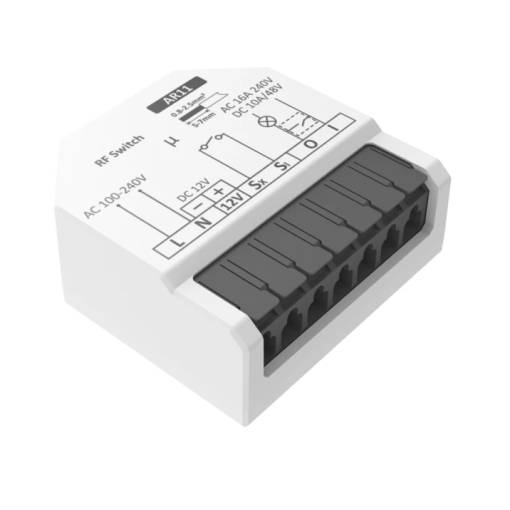

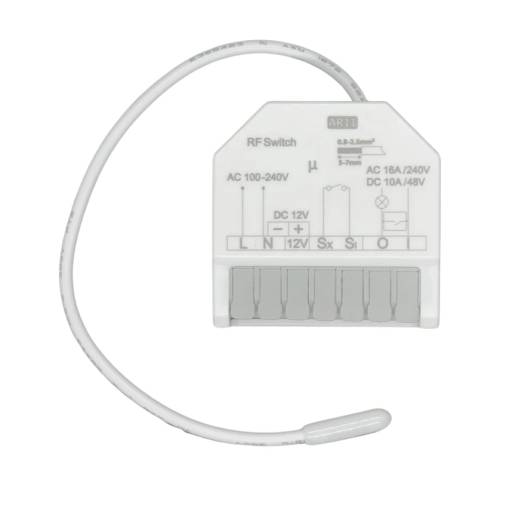

Zapuštené RF433MHz relé modul umožňuje vymeniť bežný nástenný vypínač alebo zásuvku v inteligentnom zariadení ovládanom bezdrôtovým RF433 tlačidlom alebo prepínačom.
Modul podporuje napájanie 230 V AC i 12 V DC, má miniatúrne prevedenie a zvláda vysoké prúdové zaťaženie až 16 A (AC) alebo 10 A (DC).
Vďaka jednoduchému inštalácii, páčkovým rýchlosvorkám a podpore bezbatériových RF433 tlačidiel je vhodný pre inteligentné domácnosti, dodatočné ovládanie svetiel aj DIY projekty.
Hlavné výhody reléového modulu RF433
- Kompaktné rozmery 42 × 42 × 16,5 mm
- Kompatibilné s bežnými vypínačmi (bistabilnými)
- Funguje s RF433 tlačidlami a ovládačmi
Vysoké prúdové zaťaženie
- 16 A pri 230 V AC
- 10 A pri DC 12–48 V
- Vhodné pre svetlá, zásuvky, motory aj väčšie spotrebiče
Komunikácia RF433MHz
- Stabilný dosah a nízka spotreba
- Okamžitá odozva bez potreby Wi-Fi alebo brány
Jednoduchá inštalácia
- Rýchlospojky s páčkami pre rýchlu montáž

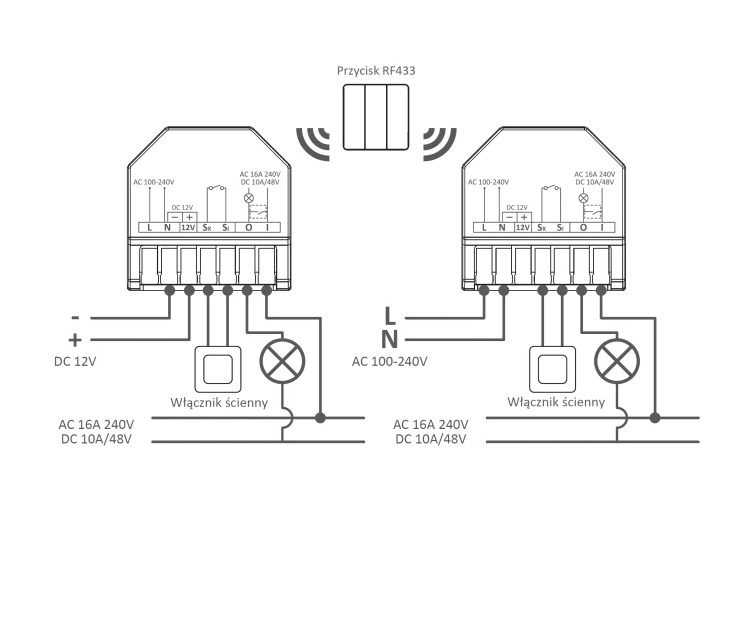

- Priame zapojenie do inštalačnej krabice (L + N)
- Podpora tradičného vypínača aj RF433 tlačidiel
Podpora bezbatériových RF433 tlačidiel
- Piezoelektrická technológia – bez nutnosti batérie
- Okamžitá reakcia a dlhá životnosť
- Nízke náklady bez údržby
Jak RF433 vypínač funguje?
Bezbateriový RF433 ovládač generuje pri stlačení energiu pomocou piezoelektrického mechanizmu.
Tento impulz vyšle signál do relé, ktoré následne zapne alebo vypne svetlo či iný obvod.
Ideálne pre miesta bez káblov alebo tam, kde je potrebné doplniť ďalší vypínač.

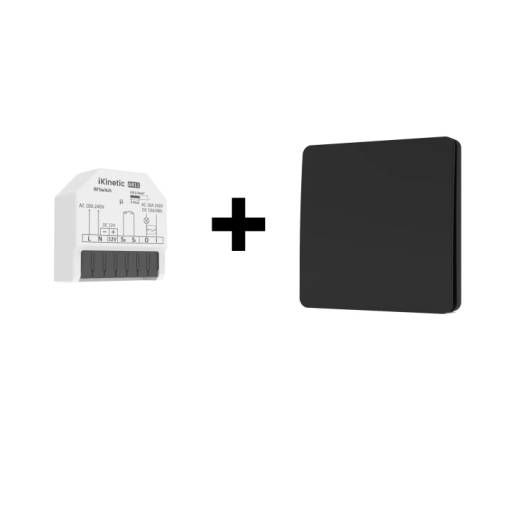

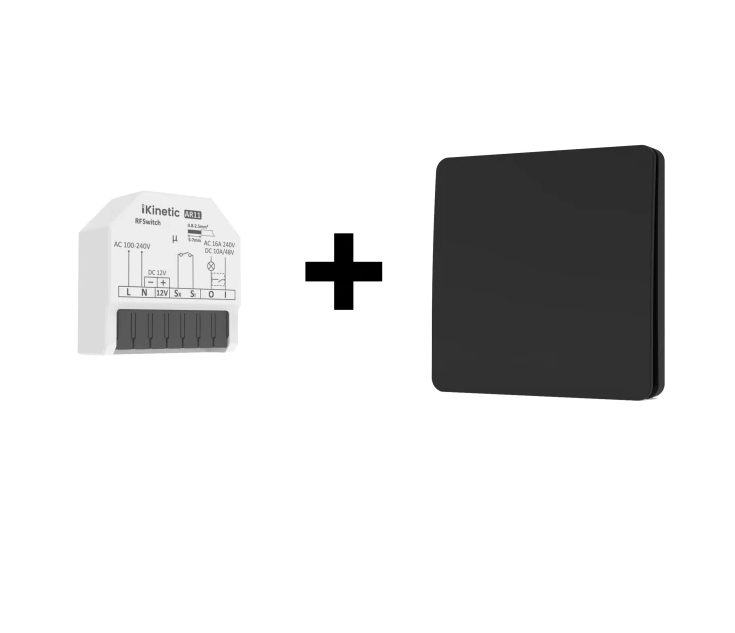

Systémové komponenty
- RF433 mini relé (inštalácia v krabici)
- Bezbateriové RF433 tlačidlo
- Tradičný vypínač (voliteľné)
Technické špecifikácie
Napájanie AC
- Menovité napätie: AC 230 V, 50/60 Hz
- Napájanie: AC 100–240 V
- Prúd relé: 16 A
Napájanie DC
- Napätie: 12 V DC
- Prúd relé: 10 A (12–48 V DC)
Komunikácia
- RF štandard: 433 MHz
Parametre
- Prevádzková teplota: −10 °C až +40 °C

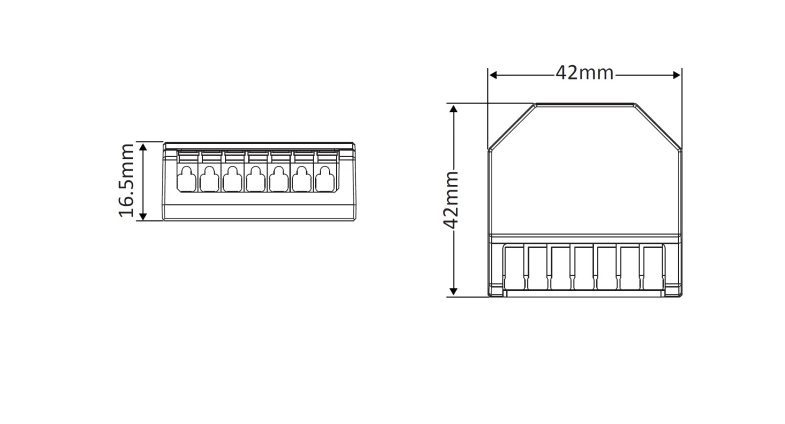

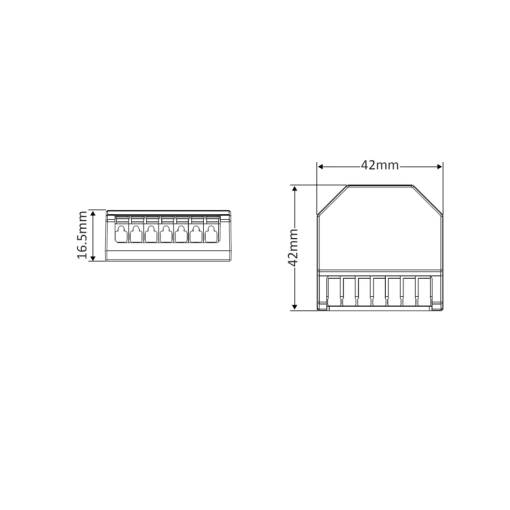

- Rozmery: 42 × 42 × 16,5 mm
- Párovacie tlačidlo na pouzdre
- LED indikácia
- Rýchlosvorky s páčkami (0,8–2,5 mm²; odizolovanie 5–7 mm)
- Maximálny uhol otvorenia páčok: 30°
Montáž

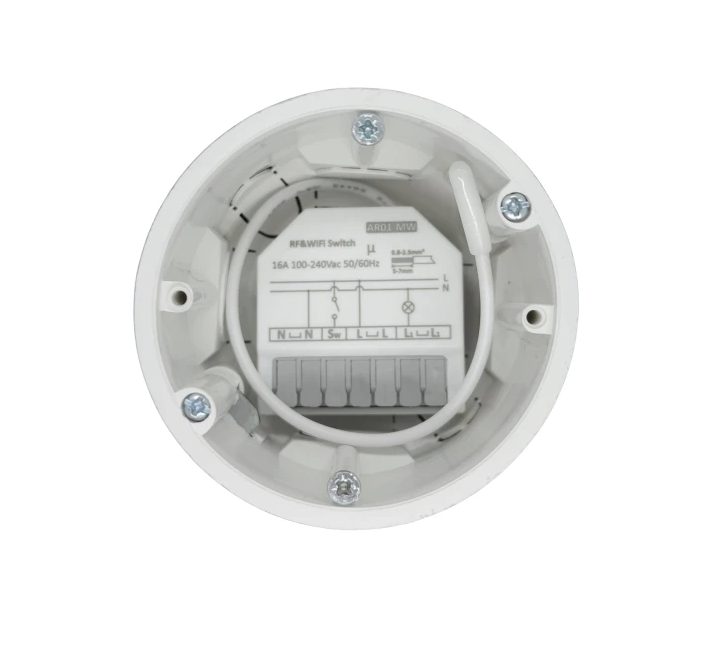

- Umístěte relé do inštalačnej krabice za vypínač.
- Pripojte vodiče do rýchlosvorek.
- Spárujte RF433 tlačidlo podľa návodu.
- Namontujte ovládač na zvolené miesto.
Prečo si vybrať RF433 mini relé?
- Minimálne rozmery s vysokým výkonom
- Nezávislé na Wi-Fi, routeru alebo aplikácii
- Možnosť doplniť ľubovoľný počet bezdrôtových tlačidiel
- Jednoduchá montáž a nulová údržba
- Ideálne pre svetlá, zásuvky, dielne a prestavby
