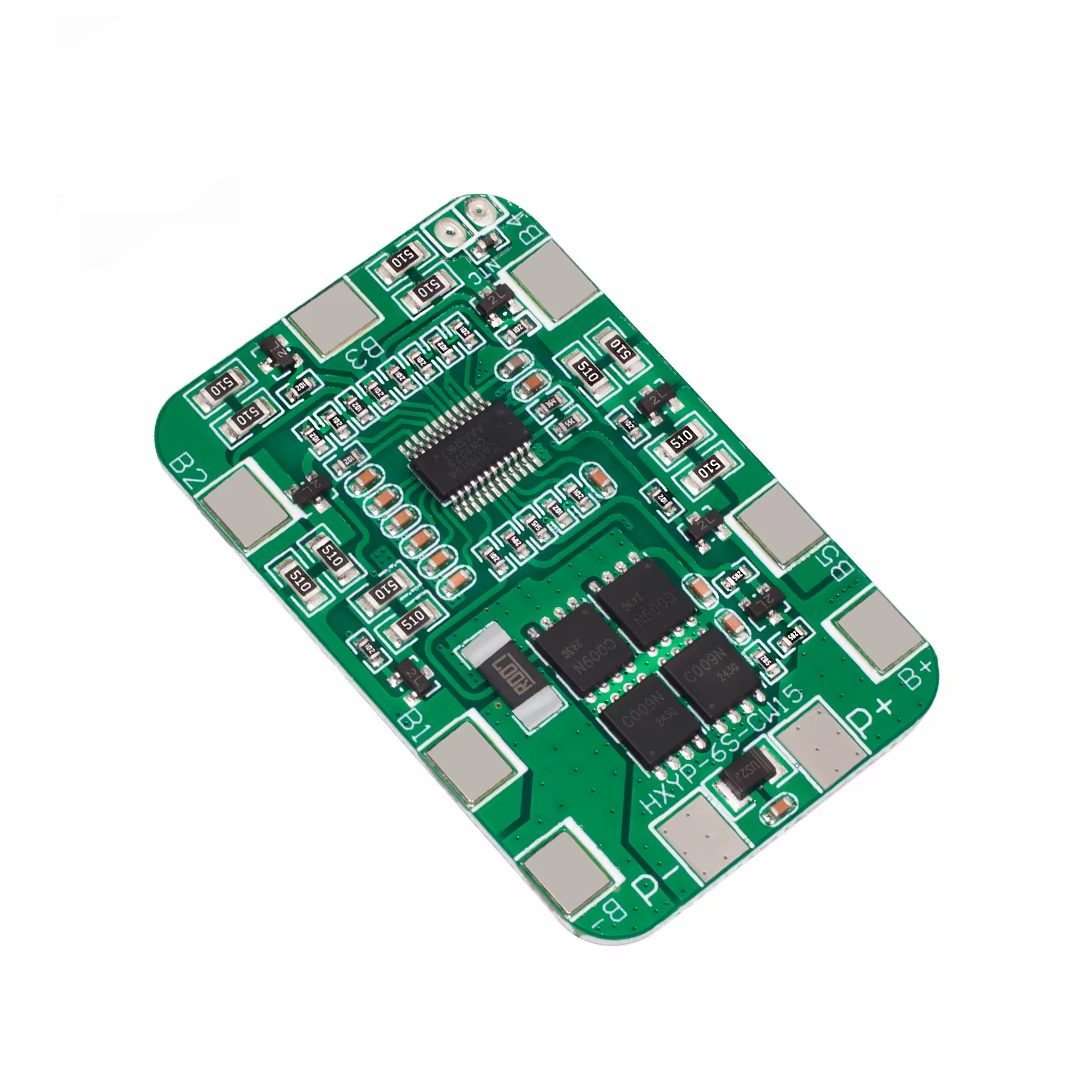

Ochranný modul BMS určený pre správu a ochranu 6článkových Li-Ion akumulátorových sad (konfigurácia 6S) so menovitým napätím 21,6 V – 22,2 V. Doska spoľahlivo chráni batériovú článku pred prebitím, hlbokým podvybitím, nadprúdom a skratom.
Modul zvláda trvalý prevádzkový prúd až 12 A (špičkovo až 22 A). Je ideálnou voľbou pre 24V batériové aplikácie, menšie aku náradia, LED osvetlenie, záložné napájacie zdroje či robotické konštrukcie.
Upozornenie a odporúčanie k zapojeniu:
- Modul nedisponuje funkciou balanceru. Pred zostavením batériového packu je nutné mať všetky články predom srovnané na shodné napätie, kapacitu i vnútorný odpor.

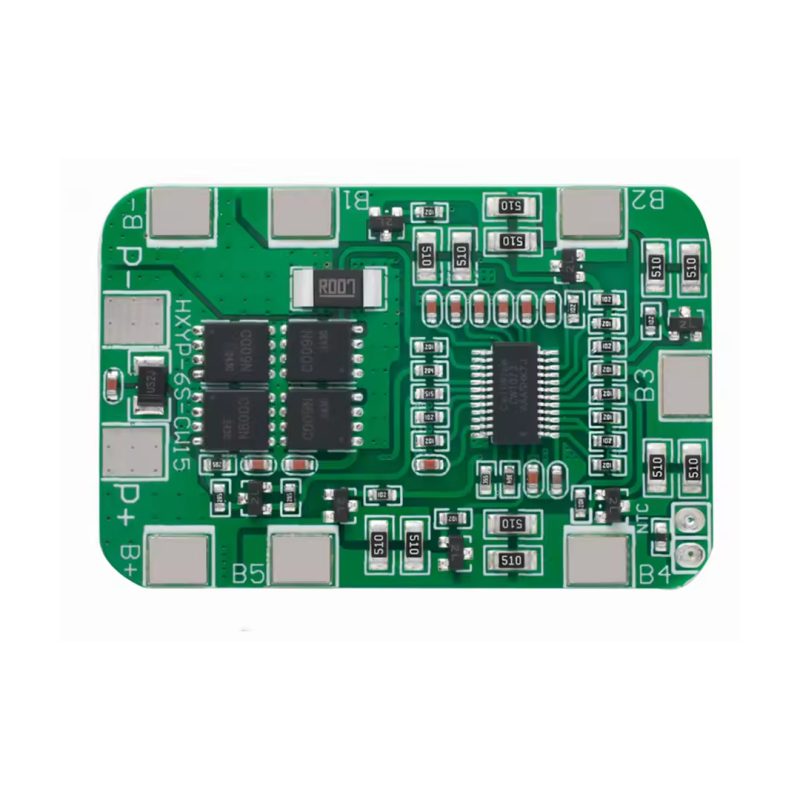

- Pri zapojovaní pájejte vodiče postupne od najnižšieho potenciálu: B−, B1, B2, B3, B4, B5 a nakoniec B+.

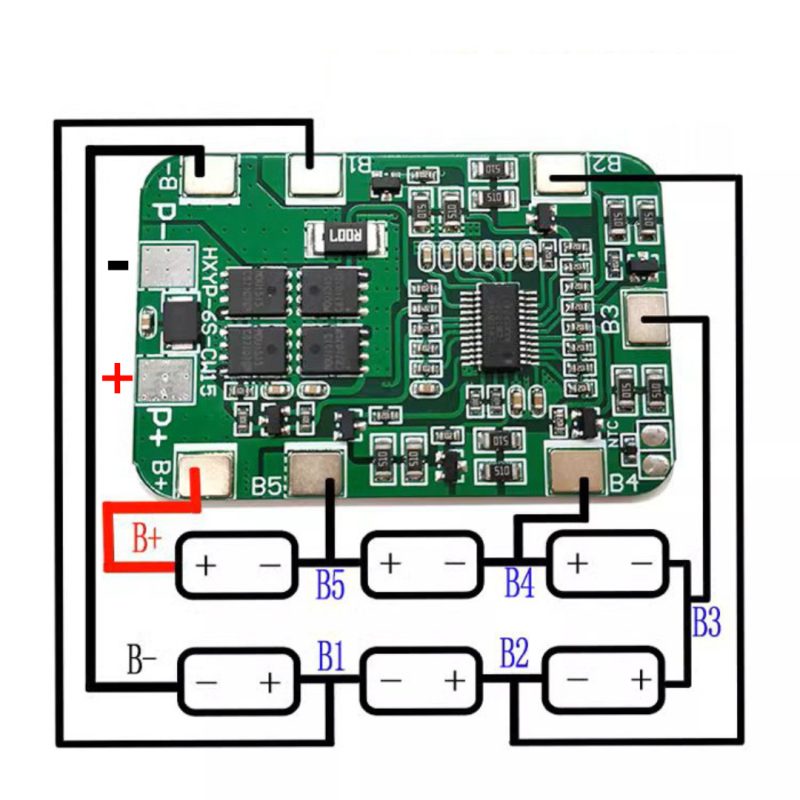

- Zapojenie odbočiek jednotlivých článkov vykonávajte presne podľa schématu, aby nedošlo k poškodeniu riadiaceho obvodu.
- Pri použití vo výkonných zariadeniach s vyšším prúdovým odberom odporúčame používať tvrdé vysokoprúdové články (High-Drain).
- Po zostavení môže byť výstup P+/P− v ochrannom stave. Pre aktiváciu modulu stačí krátko pripojiť 25,2V nabíjačku na svorky P+/P−.
Špecifikácia:
- Typ článkov: Li-Ion
- Počet článkov: 6 v sérii (6S, menovité napätie 21,6 V – 22,2 V)
- Nabíjacie napätie: 25,2 V DC
- Maximálny trvalý prevádzkový prúd: 12 A
- Maximálny špičkový prúd: 22 A
- Funkcia balanceru: Nie (iba ochranný obvod)
- Rozmery: 53,5 × 35,5 × 2,5 mm
Obsah balenia:
1× BMS ochranný modul pre 6S Li-Ion články 18650 – 12A (bez balanceru)
