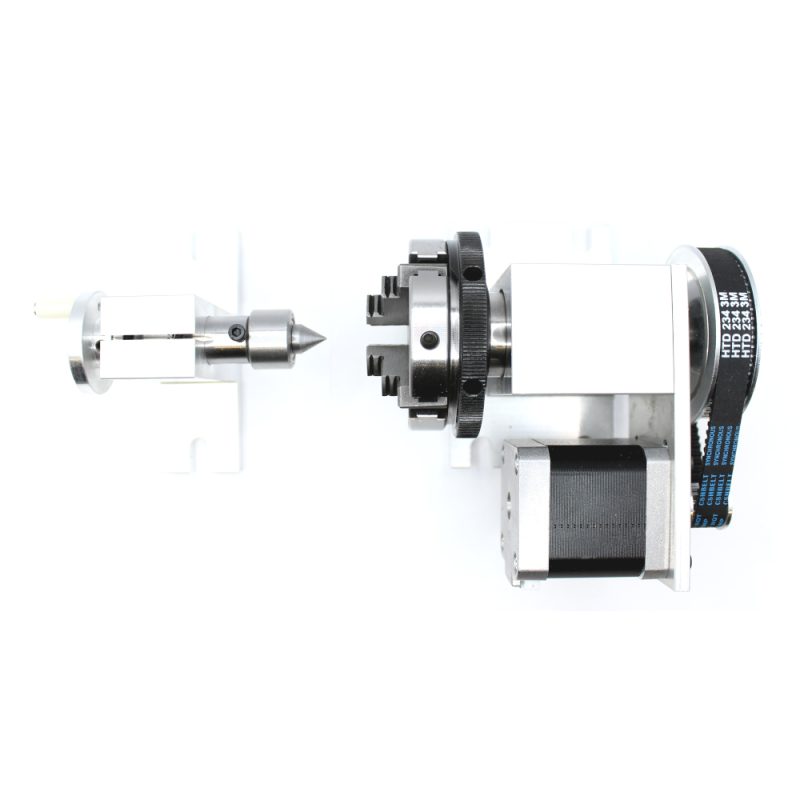

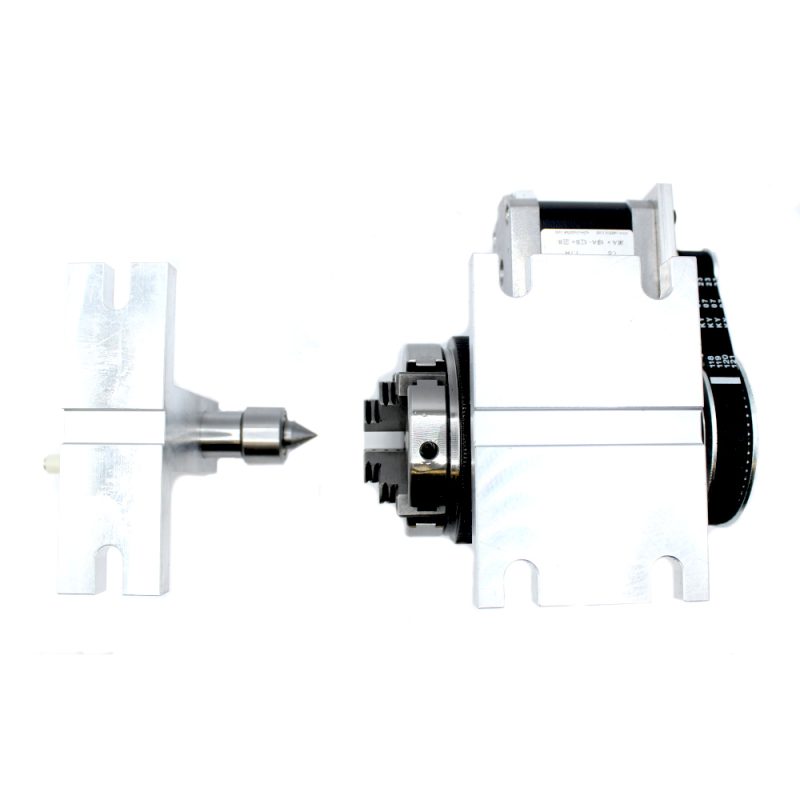

Sada kompaktného, ale precízneho sústruhu, skladajúceho sa z vretena s krokovým motorom, koníka, upínacích kľúčov a napájacieho káblika. Vhodné pre najrôznejšie Arduino DIY projekty a jednoduché CNC obrábanie.
Špecifikácie:

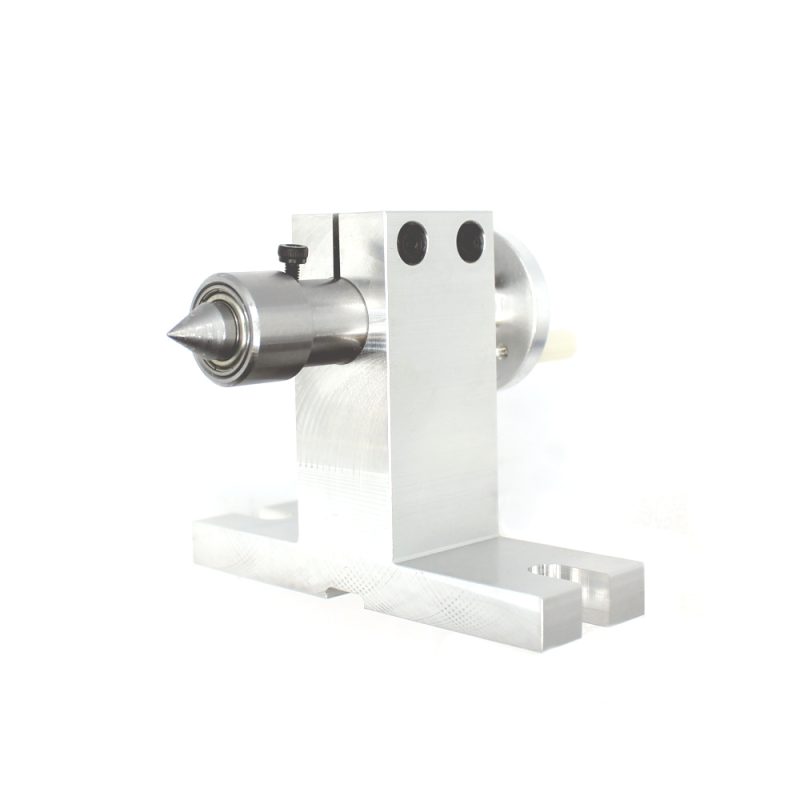

Koník:
- s valivým ložiskom
- výsuv: max 18mm
- rozmery: 110x96x74mm
- rozteč montážnych otvorov: 78mm
- montážne otvory: Ø8mm

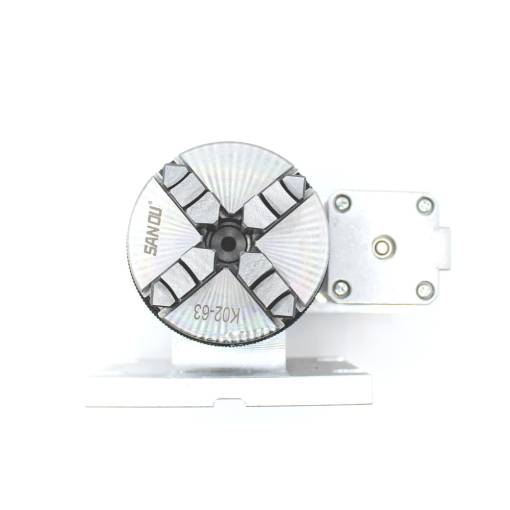

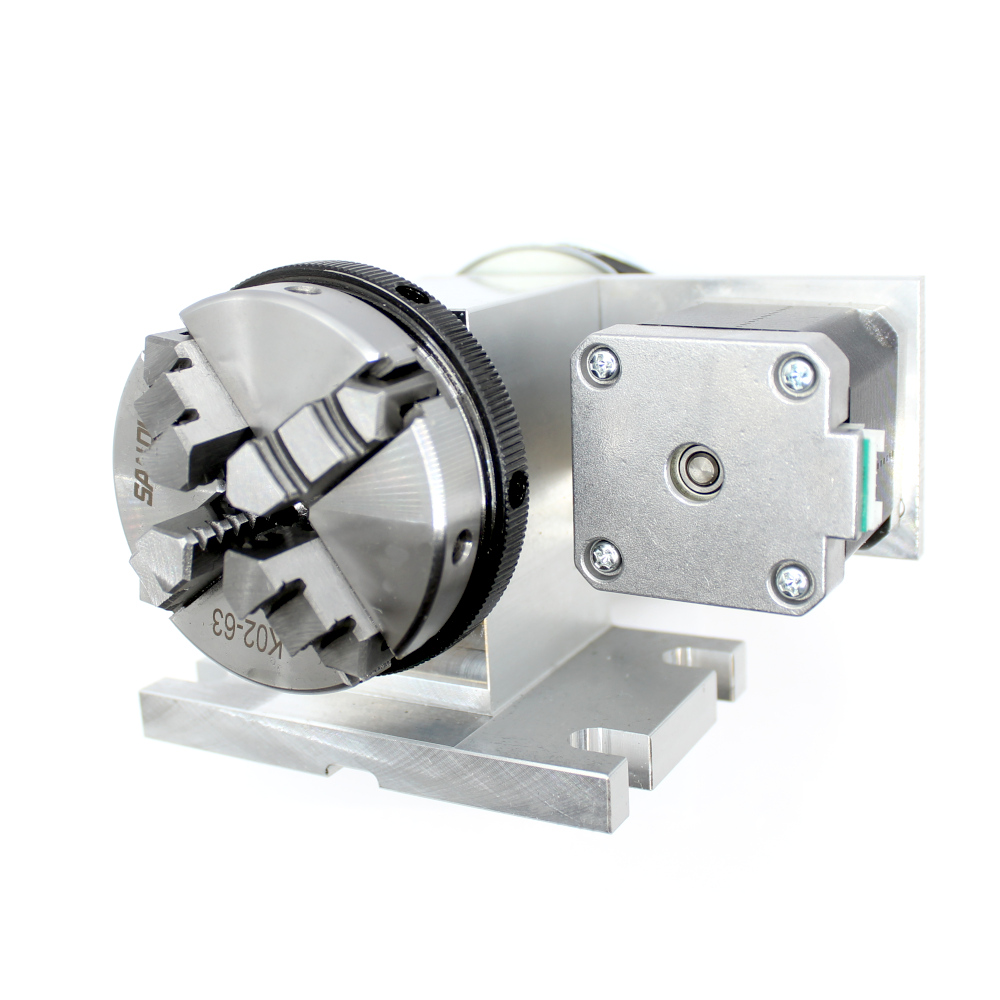

Vreteno:
- K02-63
- maximálny vnútorný priemer upnutia: 46mm
- maximálny vonkajší priemer upnutia: 96mm
- minimálny vnútorný priemer upnutia: 2mm
- minimálny vonkajší priemer upnutia: 20mm
- rozmery: 120x128x90mm
- rozteč montážnych otvorov: 82x40mm
- montážne otvory: Ø8,5mm

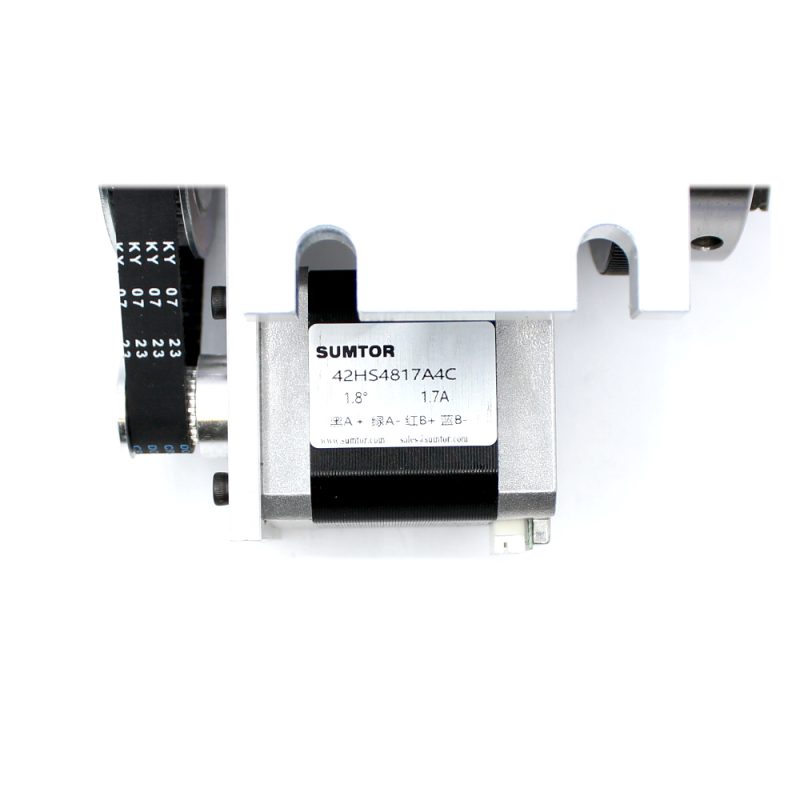

Krokový motor:
- NEMA17 42MM
- úhel/krok: 1,8°
- menovitý prúd: 1,7A (na fázu)
- počet fázích (vinutí): 2
- konektor: JST-PH 6pin samica
- napájací káblik: súčasť sady
- dĺžka káblika: 110cm
Prenos:
- ozubený remeň
- prevodový pomer: 1:4
- otáčky vretena: individuálne do 150RPM
- zistený dynamický moment na vretienku: podľa podmienok až 0,52Nm

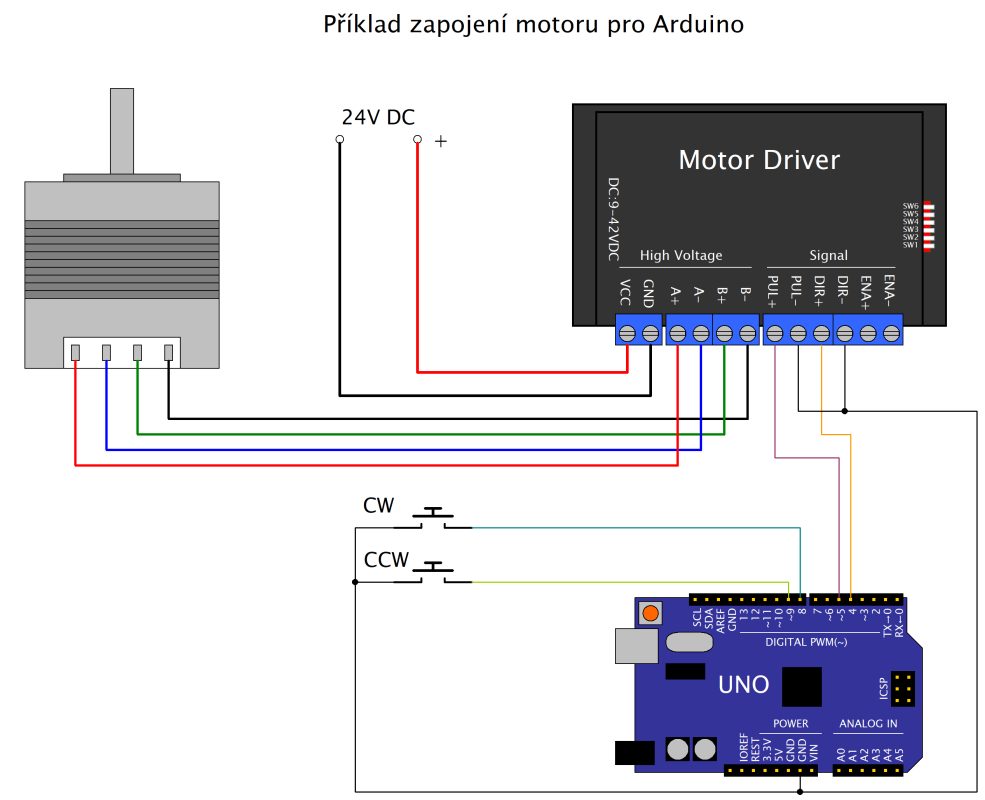

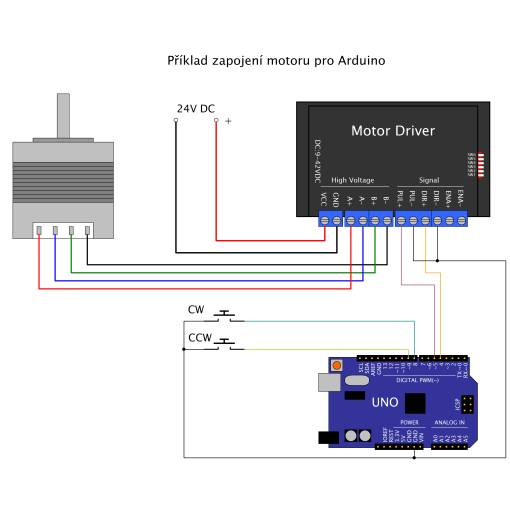

Odporúčané nastavenie driveru:
- napájanie: 24V a viac
- mikrokrokovanie: 1/4
Materiál: nástrojová oceľ, hliník
Hmotnosť: 2540g
Obrábanie: bežné sústruženie tvrdých plastov, POM, PA6/PA66, PET/PETG, PVC, ABS, HDPE/UHMW, obmedzené sústruženie hliníku, mosadze, nevhodné na oceľ

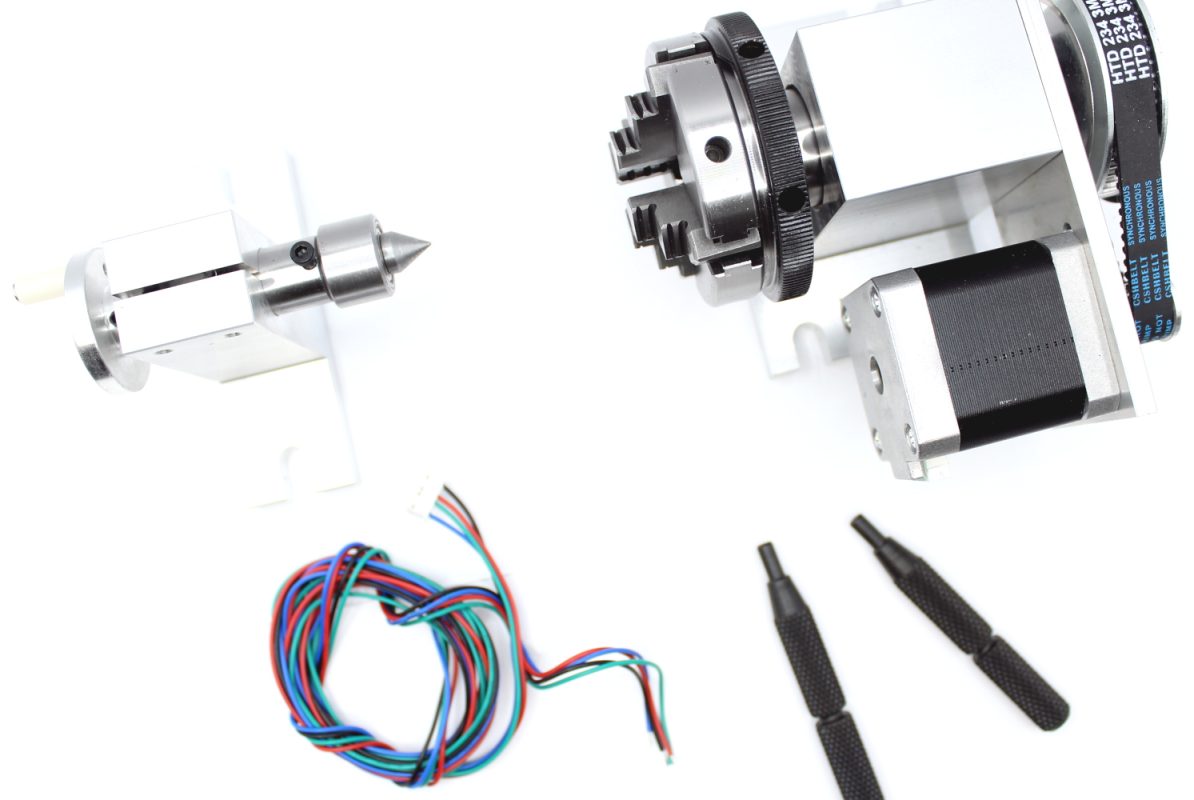

Obsah balenia:
1x Vreteno s krokovým motorom
1x Koník
2x Kľúč k upnutiu obrobku do vretena
1x Káblik JST-PH 4vodič pre napájanie krokového motoru
