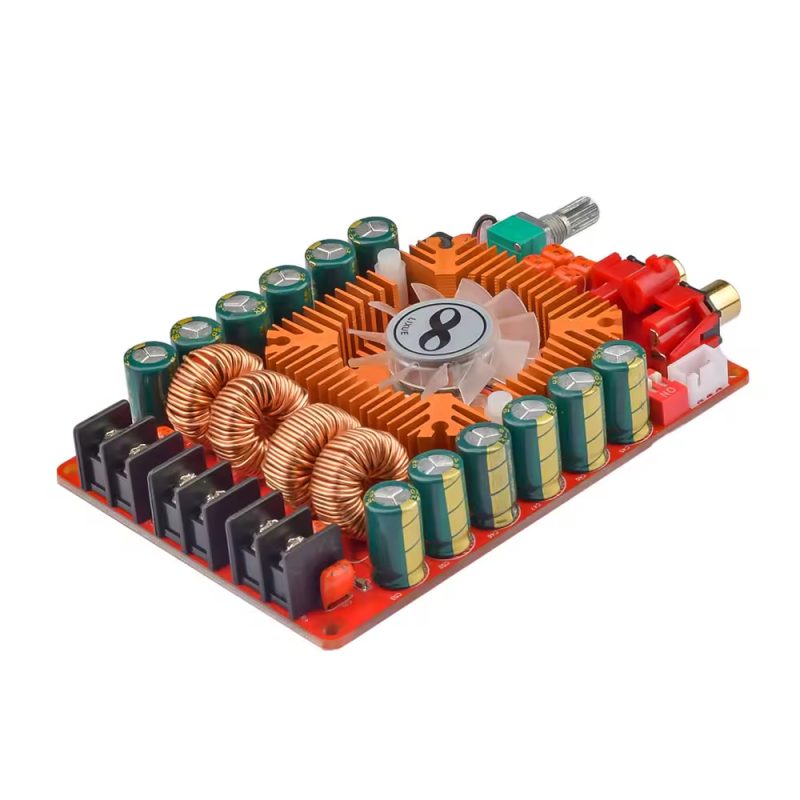

Zosilňovač postavený na čipe TDA7498E predstavuje vysoko výkonné riešenie triedy D pre Hi-Fi audio systémy a domáce kina. Modul je navrhnutý pre dosiahnutie vysokej efektivity pri zachovaní kompaktných rozmerov. Doska je osadená chladením s ventilátorom, ktorý je riadený teplotným čidlom.

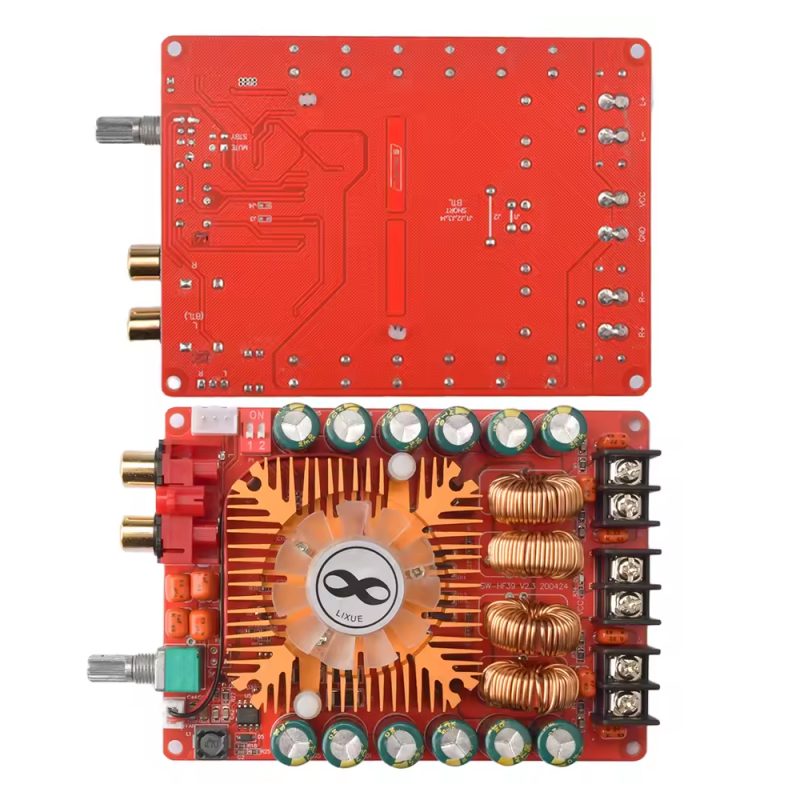

Tento model vyniká svojou univerzálnosťou vďaka podpore BTL (Bridge-Tied Load) režimu. Skratovaním pájecích bodov J1, J2, J3 a J4 na spodnej strane dosky možno zosilňovač prepínať do mono režimu s výkonom až 220W. Zariadenie je kompatibilné s širokou škálou reproduktorov o impedancii 4, 6 alebo 8 ohmov a vďaka širokému rozsahu napájacieho napätia sa ľahko integruje do rôznych audio zostáv.
Technické špecifikácie:
- Zosilňovací čip: TDA7498E (Class D)
- Výstupný výkon (Stereo): 2x 160 W (pri 4 Ω, napájanie 36 V DC)
- Výstupný výkon (BTL Mono): 220 W
- Pracovné napätie: 15–36 V DC (odporúčané 32V 8A pre maximálny výkon)
- Účinnosť: 85 %
- Vývody:
- audio vstup: RCA konektory (ľavý a pravý), alebo JST-XH 3pin
- reproduktory: šroubovacia svorkovnica
- napájanie: šroubovacia svorkovnica

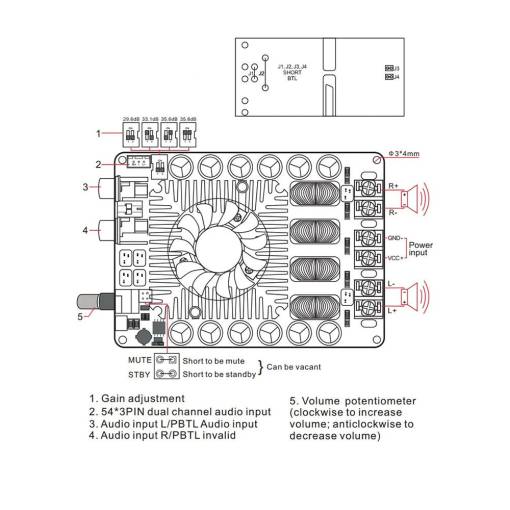

- BTL režim: Nastaviteľný pomocou prepojok J1, J2, J3, J4 na spodnej strane dosky
- Impedancia reproduktorov: 4 - 8 Ω
- Chladenie: Aktívne, ventilátor riadený teplotou
- Ochrana: Integrovaná ochrana proti preťaženiu vstupu
- Rozmery: 125x80x30mm
- Rozteč montážnych otvorov: 103x73mm, Ø3,4mm
- Hmotnosť: 178g
Obsah balenia:
1x Modul zosilňovača TDA7498E
4x Plastová nožička pre dosku zosilňovača
1x Knoflík a matica pre potenciometer
