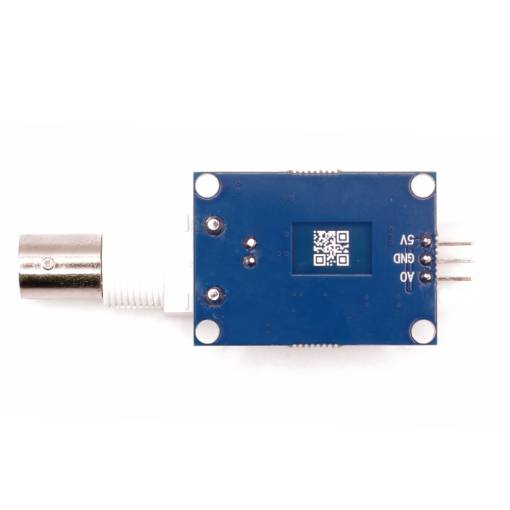

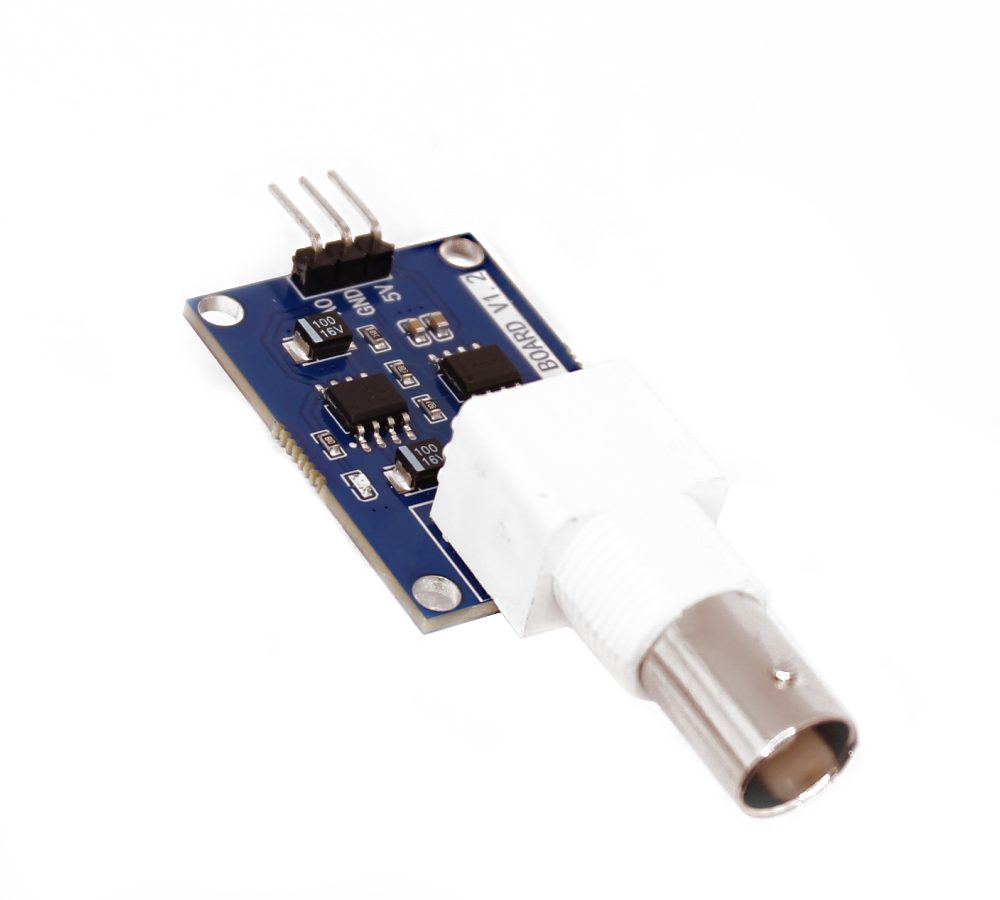

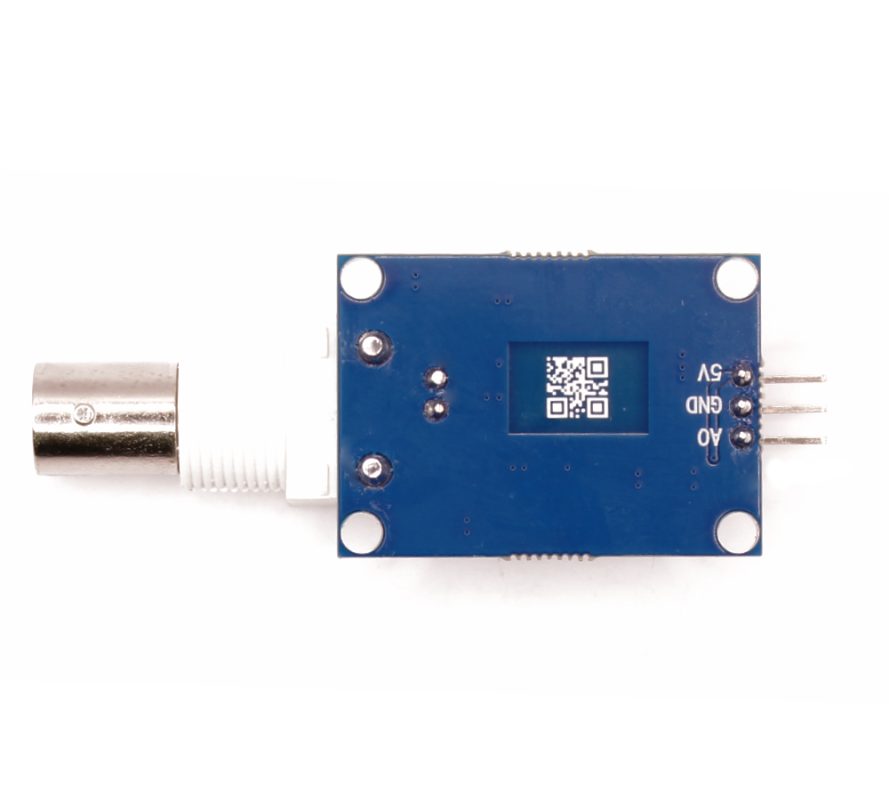

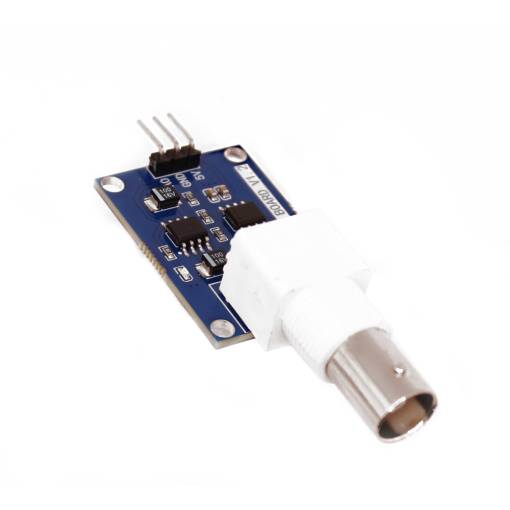

Modul na meranie oxidačno-redukčného potenciálu kvapalín pomocou ORP sondy. Analogový výstup zabezpečuje jednoduché pripojenie k mikrokontrolérom ako je Arduino.

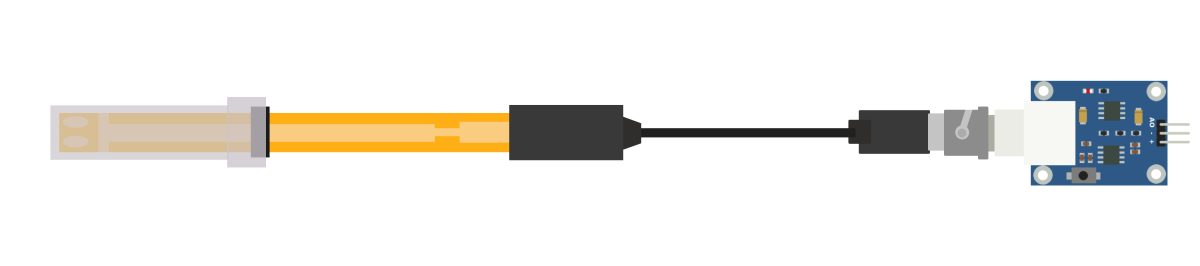

ORP sonda:
- ORP sonda nie je súčasťou balenia. Kompatibilnú sondu nájdete tu:
https://dratek.cz/arduino-platforma/232549-sonda-pro-mereni-orp.html
Kalibrácia modulu:

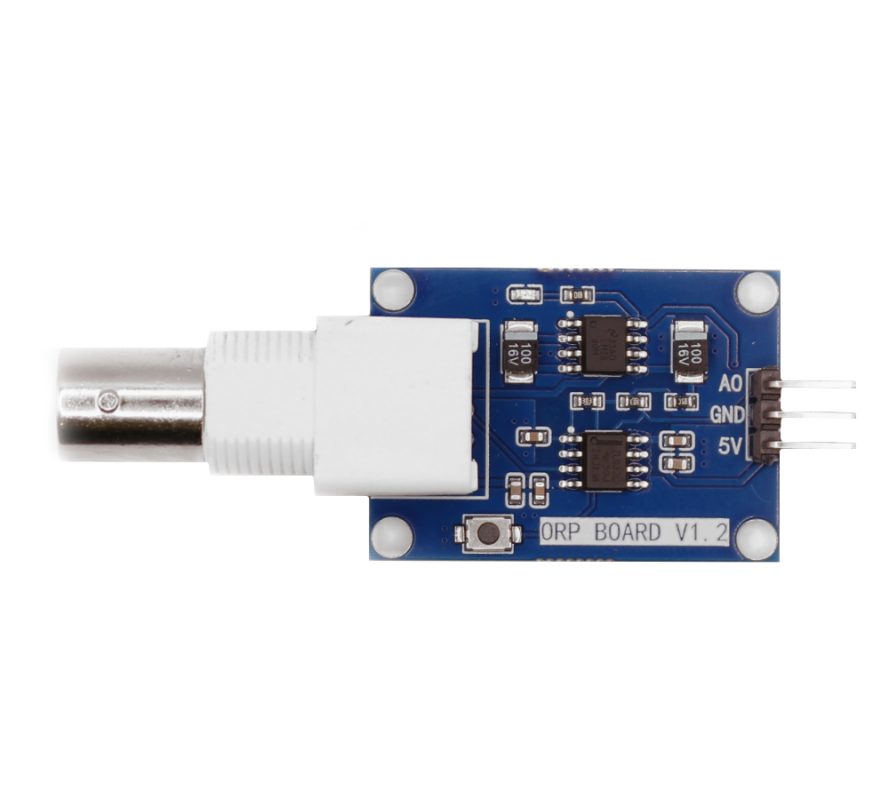

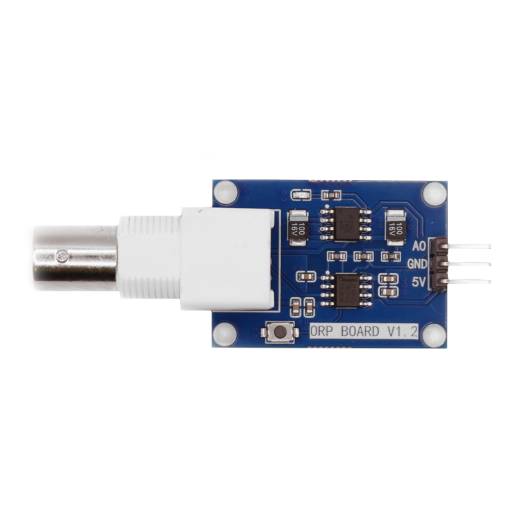

Na doske sa nachádza integrované tlačidlo určené pre jednoduchú softvérovú kalibráciu. Po jeho stlačení modul odpojí signál zo sondy a na analogovom výstupe vygeneruje referenčné napätie presne 2V. Táto hodnota zodpovedá neutrálnemu stavu 0mV ORP. Túto referenčnú hodnotu je následne potrebné zadať priamo do zdrojového kódu Arduina ako kalibračnú konštantu pre výpočet, čím zabezpečíte presnosť budúcich meraní.
Špecifikácia:
- Napájacie napätie: 5V DC
- Meraný rozsah ORP: -1999 až +1999mV
- Presnosť merania: +- 10mV
- Výstup: Analogové napätie 0 až 4V
- Teplotný rozsah pre meranie so sondou: 5 až 70°C
- Pracovná teplota samotného modulu: 0 až 80°C
- Rozmery modulu: 67x 25 x 16mm
Upozornenie: Tento výrobok nie je samostatne funkčný, k jeho prevádzke je nutná riadiaca jednotka a meracia sonda, ktorá nie je súčasťou balenia.
Upozornenie: Modul je citlivý na rušenie a stabilitu napájacieho napätia. Pre funkčnosť je potrebné stabilný zdroj napätia s minimálnym rušením.
Obsah balenia:
1x ORP modul pre Arduino
