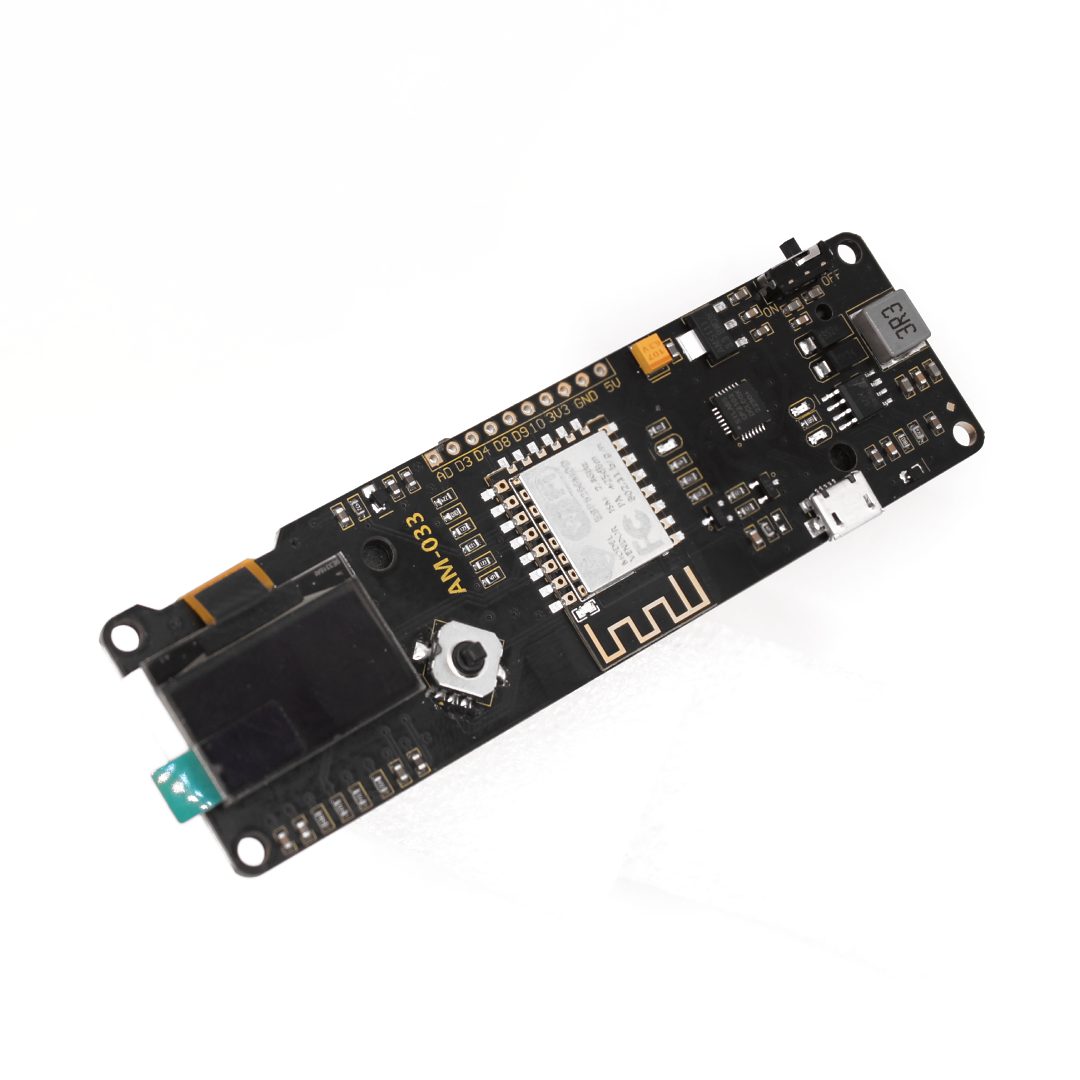

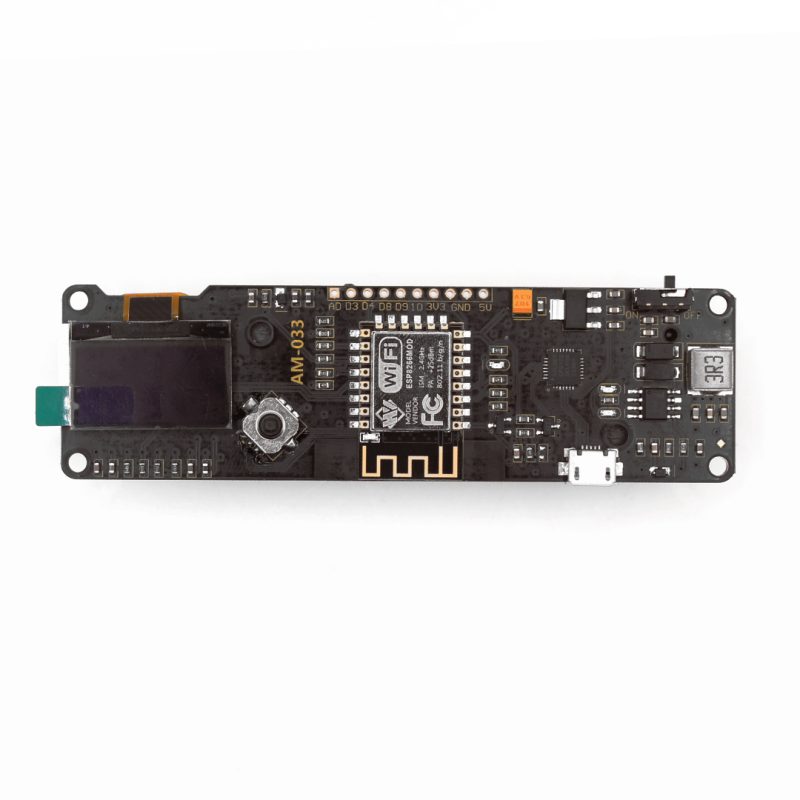

Modul ESP8266 s OLED displejom, viacsmerovým tlačidlom a držiakom na batériu 18650 predstavuje kompaktnú vývojovú dosku pre IoT projekty s podporou Wi-Fi, vstavaným obvodom pre nabíjanie článku cez Micro USB, posuvným mikroswitchom pre zapnutie napájania, programovateľnou LED diódou a vyvedenými digitálnymi pinmi pre jednoduché zostavenie prenosných zariadení bez nutnosti zložitých externých zapojení.
Špecifikácie:
- Napájanie: 5V alebo článkom Li-Ion 18650 3,7V
- Konektor: Micro USB
- Čip: ESP8266
- Převodník: CP2102
- Čip nabíjania článku: TP5410
- Stabilizátor: AMS1117 3,3V
- Displej: 0.96" OLED 128 x 64px (rozhranie I2C, piny SDA na D1, SCL na D2)

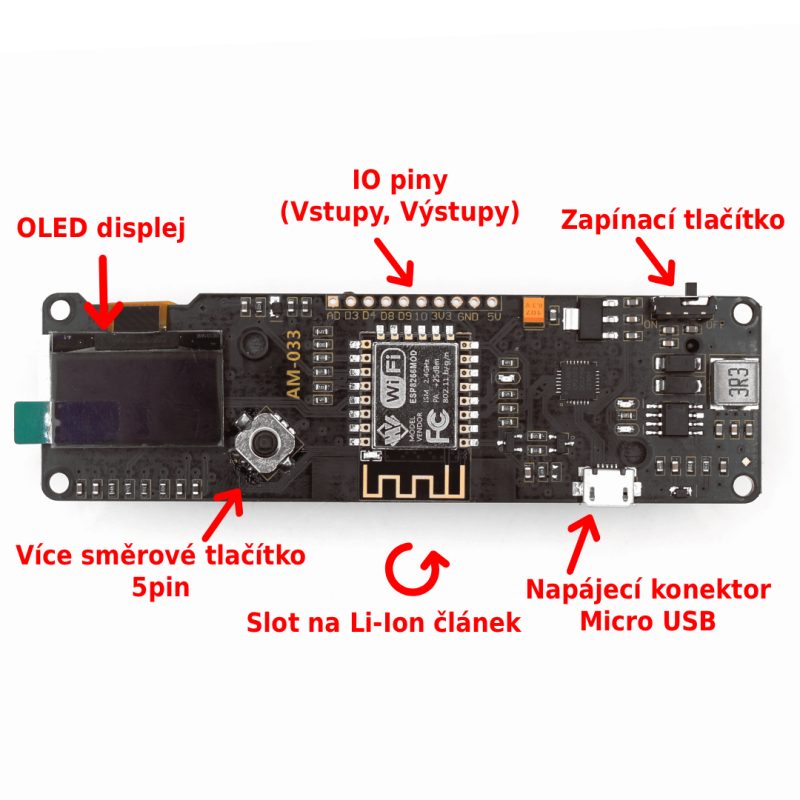

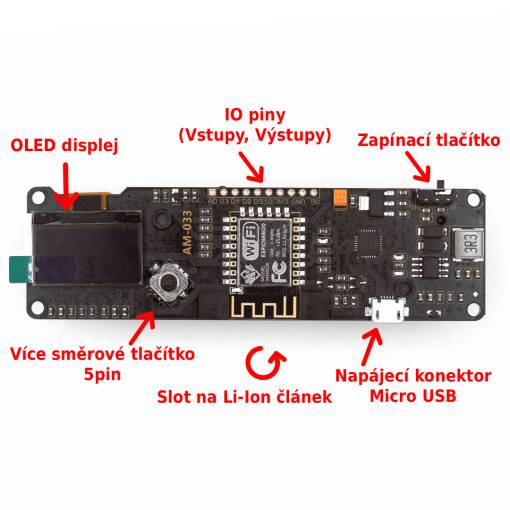

Zapojenie osadených komponent:
- LED dióda: D0 (GPIO 16)
- OLED displej: I2C - D1 (SDA), D2 (SCL)
- Viacsmerové tlačidlo: FLASH, RST, D5 (GPIO 14), D6 (GPIO 13), D7 (GPIO 12)

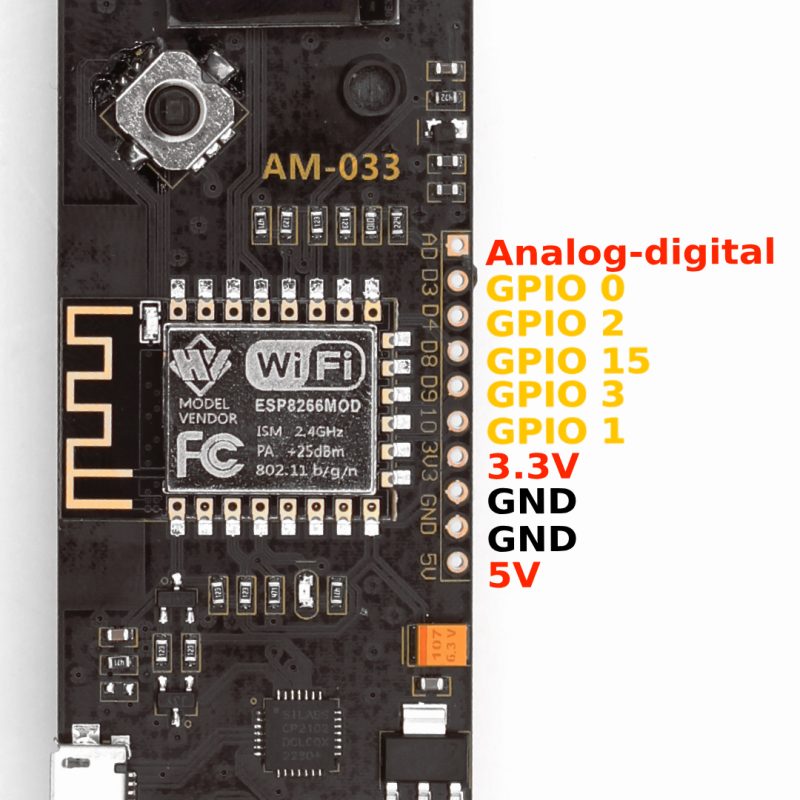

- IO piny (Vstupy, Výstupy): AD, D3 (GPIO 0), D4 (GPIO 2), D8 (GPIO 15), D9 (GPIO 3), D10 (GPIO 1)
Obsah balenia:

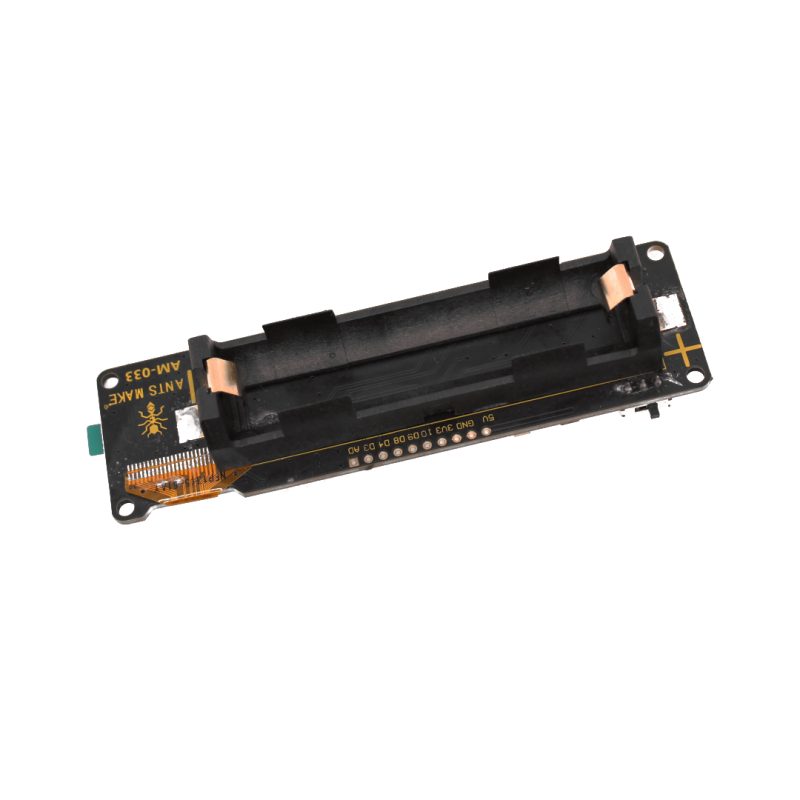

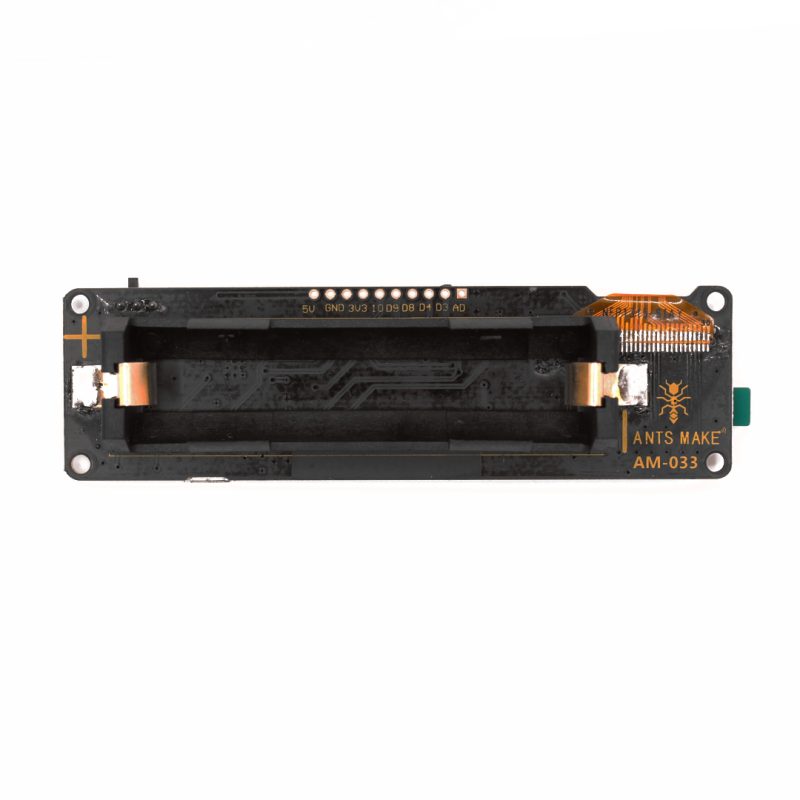

1x ESP8266 NodeMCU s 0.96" OLED displejom a paticou na 18650 batériu
