Vlastnosti:
- PWM (pulzne šírková modulácia) generátor signálu s LCD displejom, je možné nastaviť frekvenciu aj striedku.
- Široký rozsah frekvencií
- Vysoká presnosť
- Sériová komunikácia
- Úroveň TTL
Frekvencia je rozdelená na štyri rozsahy, automatické prepínanie:
- XXX (bez desatinnej bodky): najmenšia jednotka je 1Hz, rozsah hodnôt 1Hz ~ 999Hz;
- X.XX (desatinná čiarka za stovkou): najmenšia jednotka je 0,01 KHz, rozsah 1,00 KHz - 9,99 KHz;
- XX.X (desatinná čiarka za desiatkou): najmenšia jednotka je 0,1Khz; rozsah hodnôt 10.0KHz ~ 99.9KHz
- X.X.X (desatinná čiarka za desiatkou a stovkou): najmenšia jednotka je 1Khz; rozsah hodnôt 1KHz ~ 150KHz
Zobrazená frekvencia:
- 100 zodpovedá pulznej modulácii: 100KHz
- 1.01 zodpovedá pulznej modulácii: 1,01KHz
- 54.1 zodpovedá pulznej modulácii: 54,4KHz
- 1.2.4 zodpovedá pulznej modulácii: 124KHz
Rozsahnastavenia striedy: 0 ~ 100%

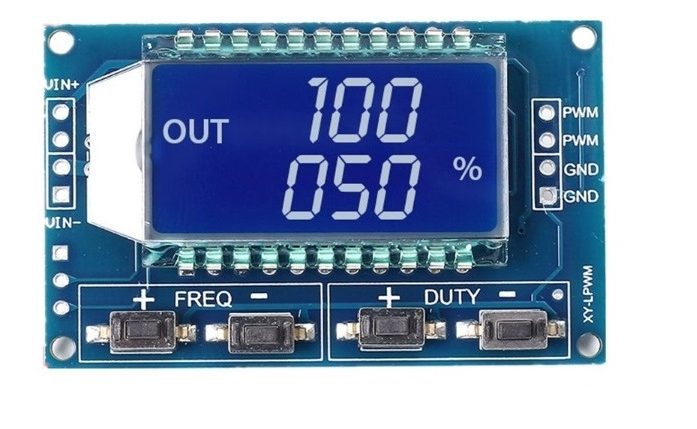

Modul má štyri tlačidlá, ktoré slúžia na nastavenie frekvencie a striedy, krátke stlačenie (zvýšenie alebo zníženie jednotky) a dlhé stlačenie (rýchle zvýšenie alebo zníženie).
Nastavené parametre sa automaticky uložia a po odpojení napájania nedôjde k ich strate.

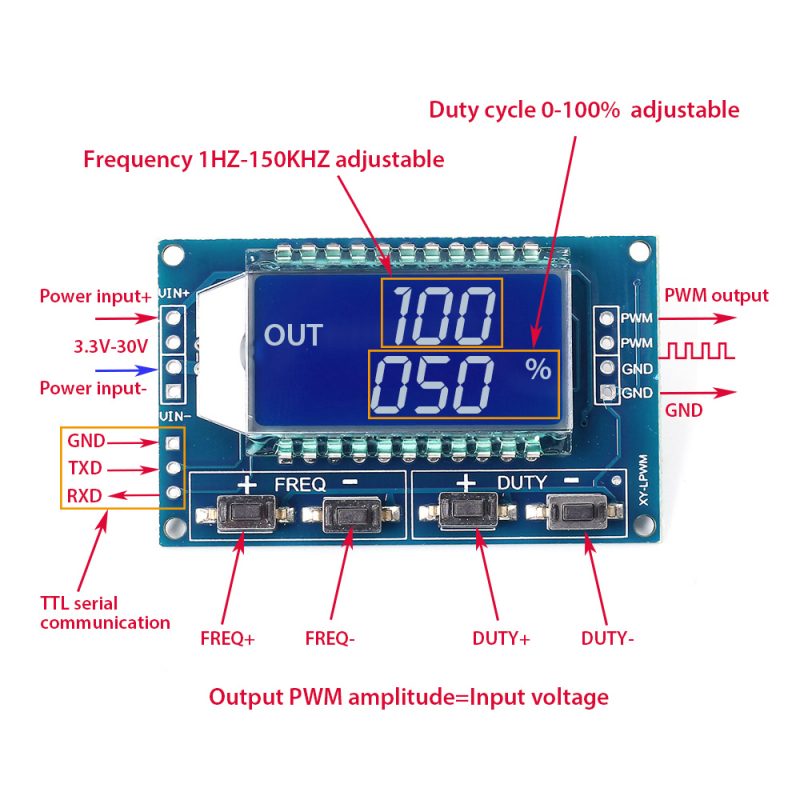

Špecifikácia:
- Pracovné napätie: 3,3 ~ 30V
- Frekvenčný rozsah: 1Hz ~ 150KHz
- Frekvenčná presnosť: presnosť v každom rozsahu je asi 2%
- Výstupný prúd: max. 30mA
- Výstupná amplitúda: PWM amplitúda rovnajúca sa napájaciemu napätiu
- Teplota prostredia: -20 ~ +70℃

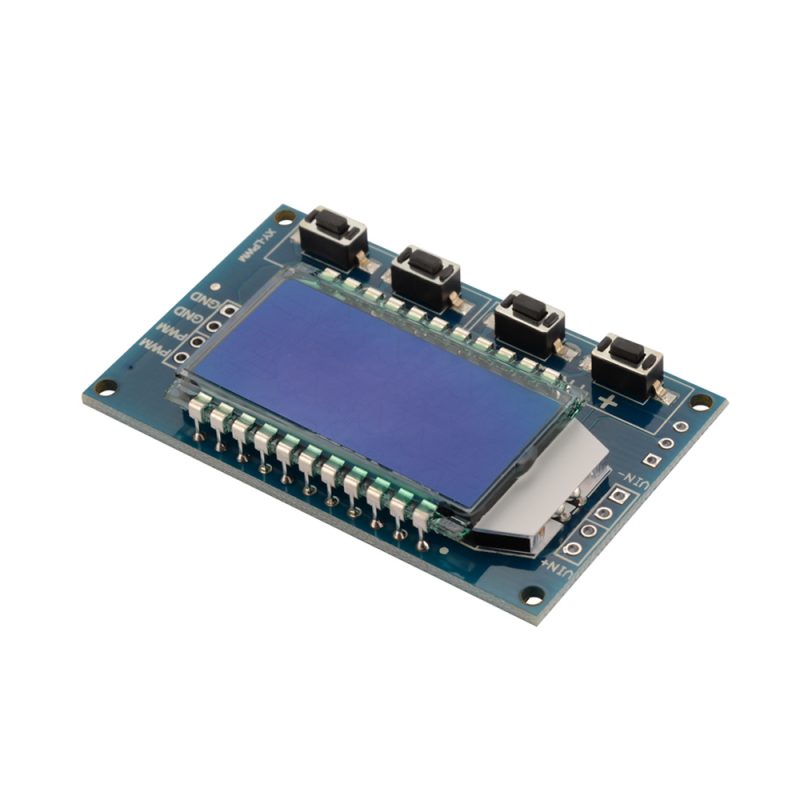

Balíček obsahuje jeden PWM generátor signálu s LCD displejom, ktorý je nastaviteľný.
