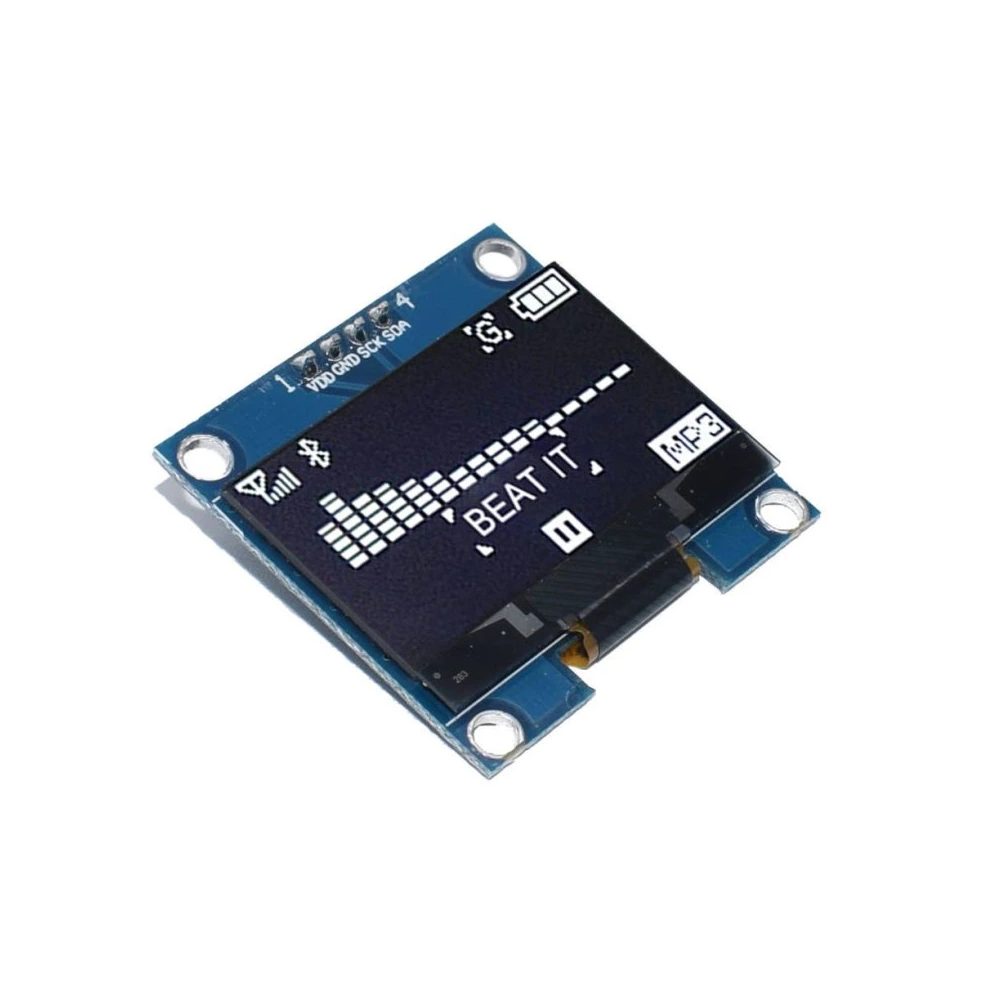

OLED displej s bielymi znakmi má v porovnaní s alfanumerickými LCD displejmi mnoho výhod.
u00a0
Patrí medzi ne napríklad vyššie rozlíšenie (v tomto prípade 128x64 bodov) či nižšia spotreba, práve nižšej spotreby je dosiahnuté tým, že u OLED displeja svieti iba tie body, ktoré sú aktivované.
u00a0
Špecifikácia:
- Úhlopriečka: 1,3"
- Rozlíšenie: 128 x 64
- Čip: SSH1106
- Rozmery displeja: 29,42 x 14,7 mm
- Napätie: 3,3 - 5V
- Pracovná teplota: -20 až 70°C
- Rozhranie: IIC
- Farba: biela

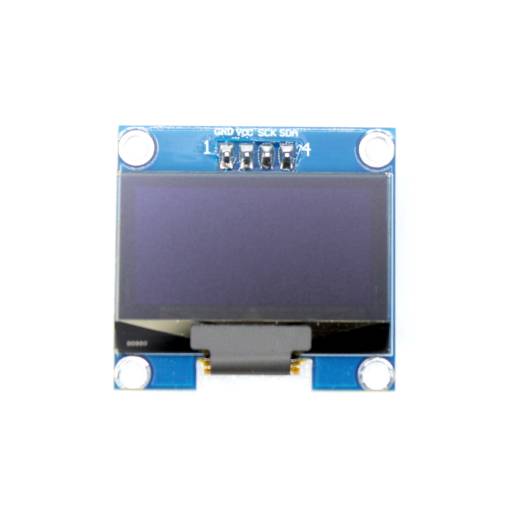

Piny:
- GND
- VCC
- SCK
- SDA
Balíček obsahuje jeden IIC I2C OLED displej.
FAQ
1) Ako zistím adresu I2C zariadenia?
Pozrite sa na náš článok na návodovch, kde je táto problematika popísaná.
2) Displej po stranách zobrazuje vo stĺpcoch náhodné biele bodky. Čo s tým?
Toto správanie je pravdepodobne spôsobené tým, že používate program, v ktorom je zvolený iný radič. Skúste teda nasledujúci postup:
- Stiahnite knižnicu U8G2 cez správcu knižníc v Arduino IDE.
- Otvoríte príklad Hello world. Súbor → Príklady → U8G2→ full buffer → Hello world.
- Zvoľte radič odkomentovaním jedného z riadkov 58–262. Odporúčame vyskúšať riadok 75. Keď nepôjde, skúste jeden z riadkov 66–69.
- Nahrajte program.
