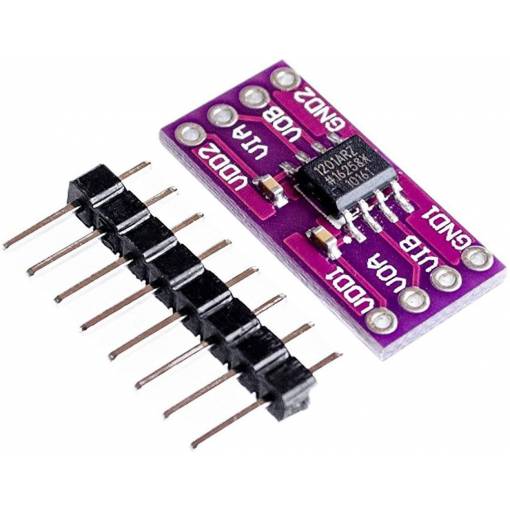

Tento modul je možné použiť pre oddelenie signálu ako náhradu za optoizolátor.
Integrovaný obvod ADUM1201 funguje vďaka technológii iCoupler firmy Analog Devices, kombinuje vysokorýchlostný CMOS a monolitický transformátor na dosiahnutie lepších charakteristík, než bežné optoizolátory.
Modul poskytuje dva na sebe nezávislé kanály.
Špecifikácia:
- Pracovné napätie: 2,7V - 5,5V

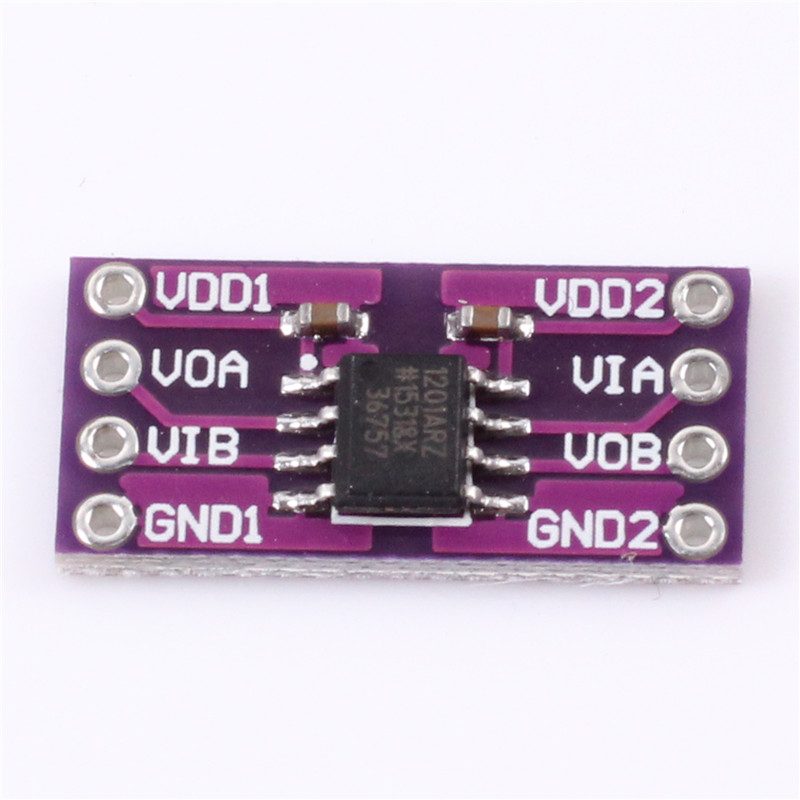

- Integrovaný obvod: ADUM1201 (púzdro SOIC-8)
- Obojsmerná komunikácia: áno
Spotreba:
Magnetické izolátory s technológiou iCoupler spotrebúvajú 6-10 krát menej energie ako optoizolátory.
- Operácia pri 5V
- Maximálne 1.1 mA na kanál pri dátovom toku pod 2 Mb/s
- Maximálne 3.7 mA na kanál pri dátovom toku 10 Mb/s
- Maximálne 8.2 mA na kanál pri dátovom toku 25 Mb/s
- Operácia pri 3V
- Maximálne 0.8 mA na kanál pri dátovom toku pod 2 Mb/s
- Maximálne 2.2 mA na kanál pri dátovom toku 10 Mb/s
- Maximálne 4.8 mA na kanál pri dátovom toku 25 Mb/s

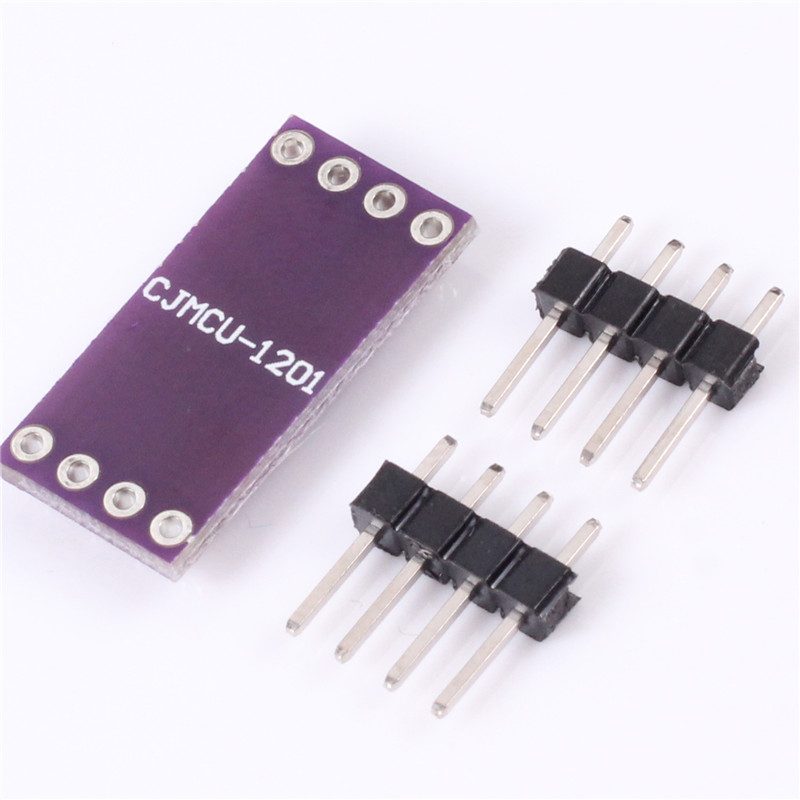

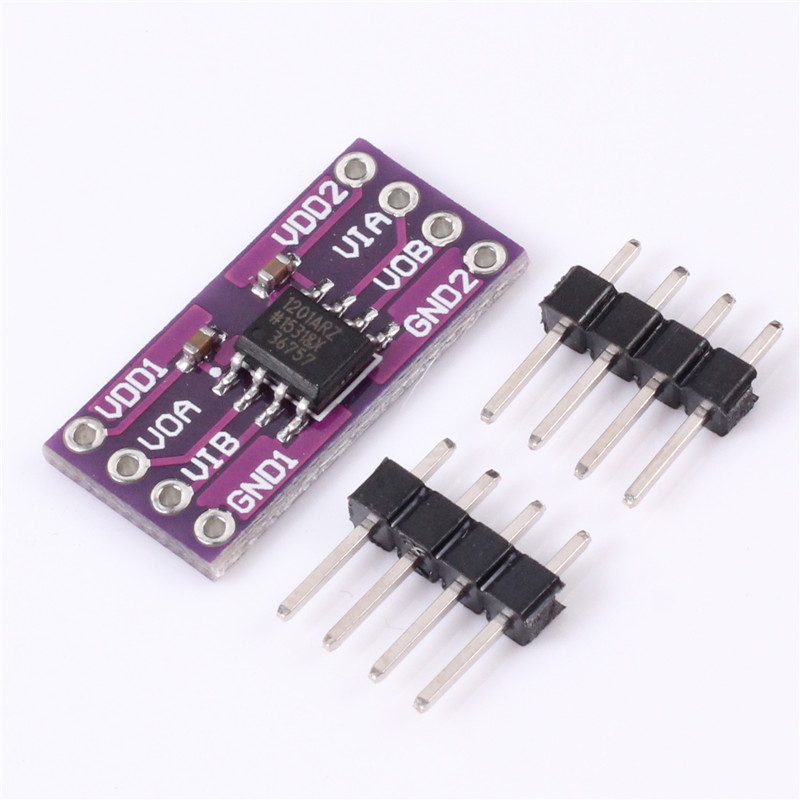

Balíček obsahuje jeden indukčný oddeľovač.
