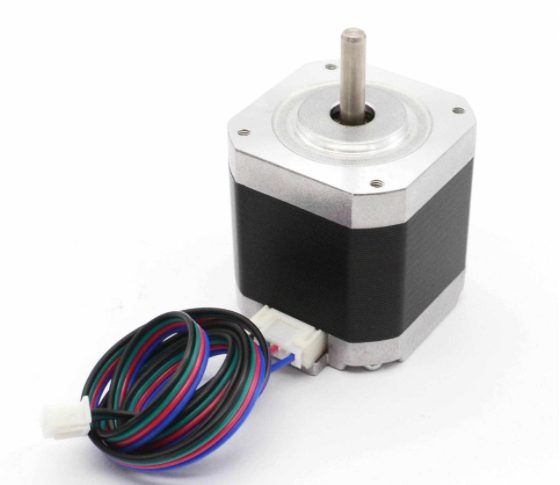

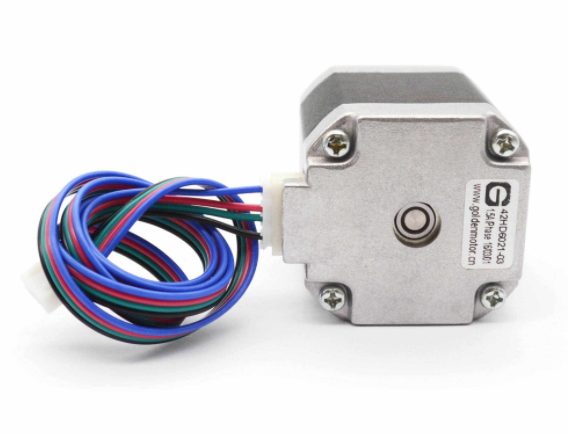

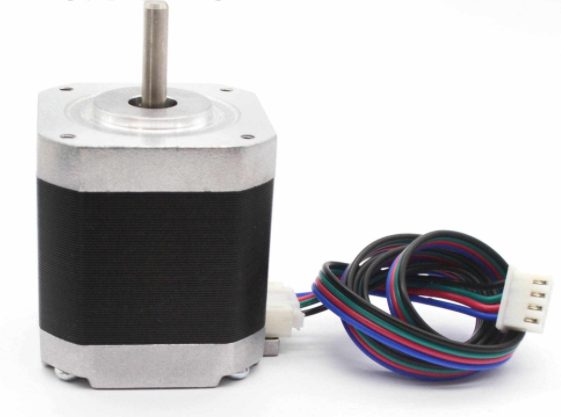

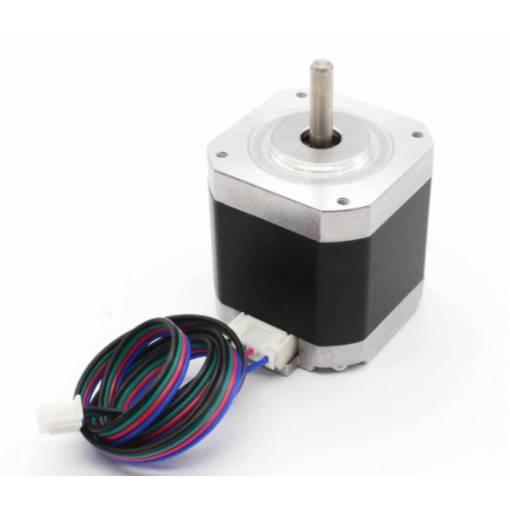

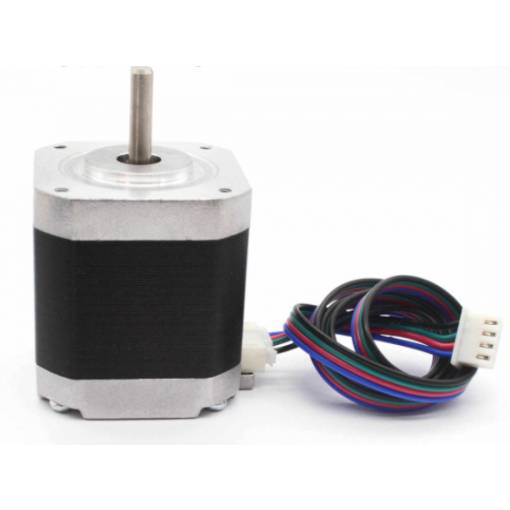

Krokový motor NEMA17 - 47 mm, 42HD6021-03, vhodný pre CNC stroje a 3D tlačiarne.
Špecifikácie:
- Model: 42HD6021-03
- bipolárny dvojfázový
- Krok: 1,8° - 200 krokov na otáčku
- Menovité napätie: 3,3V DC
- Menovitý prúd: 1,5A
- Statický moment: 500mN.m Min (2 fázy)
- Menovitý odpor: 2,2 Ohm ± 10% (20°C)
- Menovitá indukčnosť: 4,4mH ± 20%
- Setrvačnosť: 82 g/cm2
- Hmotnosť: 360 gramov
- Dĺžka: 47 mm
- Priemer hriadeľa: 5 mm, tvar D
- Izolačná trieda: B (130°C)
Balenie obsahuje:
- 1x Krokový motor NEMA17 - 47 mm, 42HD6021-03
- 1x Vodiče 500 mm
FAQ
1. Aký kábel je k tomuto motoru vhodný?
Motor je dodávaný vrátane kábla, ak však potrebujete náhradný, kúpte kábel s konektorom JST PH 6 pin (kód produktu 1646740647).
2. Aké je zapojenie tohto motoru?
Zapojenie káblov tohto krokového motora je nasledujúce:
- čierny vodič: fáza A+
- zelený vodič: fáza A-
- červený vodič: fáza B+
- modrý vodič: fáza B-
