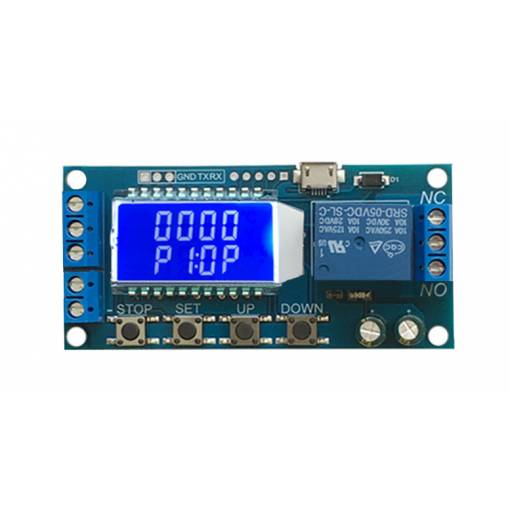

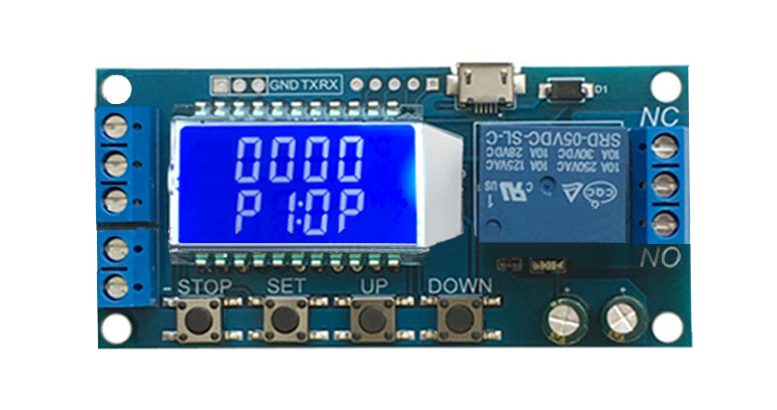

Modul relé s nastaviteľným časovačom odpojenia, pripojenia a LCD displejom

Obsahuje 2 riadkový displej, možnosť nastavenia cez UART, podporuje napájanie cez micro USB, automatické ukladanie nastavenia a jeho uloženie aj po strate napájania.

Popis módov:

• P1: Po vstupnom impulze je relé zopnuté po nastavenú dobu OP
• P2: Po vstupnom impulze je relé zopnuté po nastavenú dobu OP, po vstupnom impulze počas odpočítavania OP sa spustí nový časovač
• P3: Po vstupnom impulze je relé zopnuté po nastavenú dobu OP, po vstupnom impulze počas odpočítavania OP sa časovač resetuje, dôjde k odpojeniu relé a časovač sa zastaví
• P4
• P5
• P6
• P7: Po vstupnom impulze, relé sa zopne po uplynutí doby OP, počas odpočítavania, po vstupnom impulze sa časovanie zastaví

Nastavenie parametrov:

1. Stlačte a podržte tlačidlo SET pre nastavenie módu a parametrov
2. Tlačidlami UP/DOWN meníte módy P1 - P7
3. Krátko stlačte tlačidlo SET pre zvolenie módu a pokračovanie v nastavení parametrov
4. V tomto nastavení parametrov stlačte tlačidlo SET pre prepínanie parametrov, ktoré budú modifikované. Stlačením UP/DOWN meníte hodnoty práve nastavovaného parametra. (Neplatí pre módy P1, P3 P7)
5. V nastavení parametra OP/CL stlačte krátko tlačidlo STOP pre prepínanie jednotky (1s/0,1s/0,01s/1min)
6. Po nastavení všetkých parametrov stlačte tlačidlo SET dlhšie, než 2 sekundy pre uloženie a opustenie nastavenia.

Nastavenie cez UART:

• Konfigurácia: prenosová rýchlosť 9600 (baudov)
• Príkazy:
  • Read: vypíše systémové parametre
  • OP: formát času doby OP
  • OP: xxxx - 1s
  • OP: xxx.x - 0,1s
  • OP: xx.xx - 0,01s
  • OP: x.x.x.x - 1 min
  • CL: formát času doby CL
  • CL: xxxx - 1s
  • CL: xxx.x - 0,1s
  • CL: xx.xx - 0,01s
  • CL: x.x.x.x - 1 min
  • LP: xxxx- nastavenie cyklov
  • ON: relé bude zapnuté
  • OFF: relé bude vypnuté
  • PX: nastavuje mód (napr. P1)

Zmena rozsahu časovača:
V nastavení parametra OP/CL stlačte krátko tlačidlo STOP pre zvolenie časového rozsahu:

• XXXX: 1s - 9999s
• XXX.X: 0,1s - 999,9s
• XX.XX: 0,01s - 99,99s
• X.X.X.X: 1 minúta - 999,9 minút

Špecifikácia:

• Napájanie: 6V - 30V (micro USB 5V)
• Pokojový prúd: 15mA
• Prevádzkový prúd: 50mA
• Relé: 49VAC 5A, 30V DC 5A
• Časovač: od 0,01s do 9999 minút
• Prevádzková teplota: -40 - 85°C
• Veľkosť: 8 x 3,8 x 1,9 cm
• Životnosť: 100 000 zopnutí
• Izolácia pomocou optočlena
• Výborná schopnosť voči rušeniu

Balíček obsahuje jeden relé modul s nastaviteľným časovačom odpojenia, pripojenia a LCD displejom.
