Enkodéry sú zdrojom informácií o polohe, počte otáčok a uhle, rozlíšenie je definované počtom pulzov na otáčku.
Tie enkodér odovzdá do riadiaceho systému pre každú otáčku, počítaním týchto impulzov môže riadiaci systém zistiť aktuálnu pozíciu.
Špecifikácia:
- Počet pulzov za otáčku: 360
- Napájanie: DC 5 - 24V
- Hriadeľ: 6 x 13 mm
- Veľkosť: 38 x 35,5 mm
- Výstup: AB dvojfázový
- Maximálna mechanická rýchlosť: 5000 R/min
- Frekvencia: 0 - 20KHz

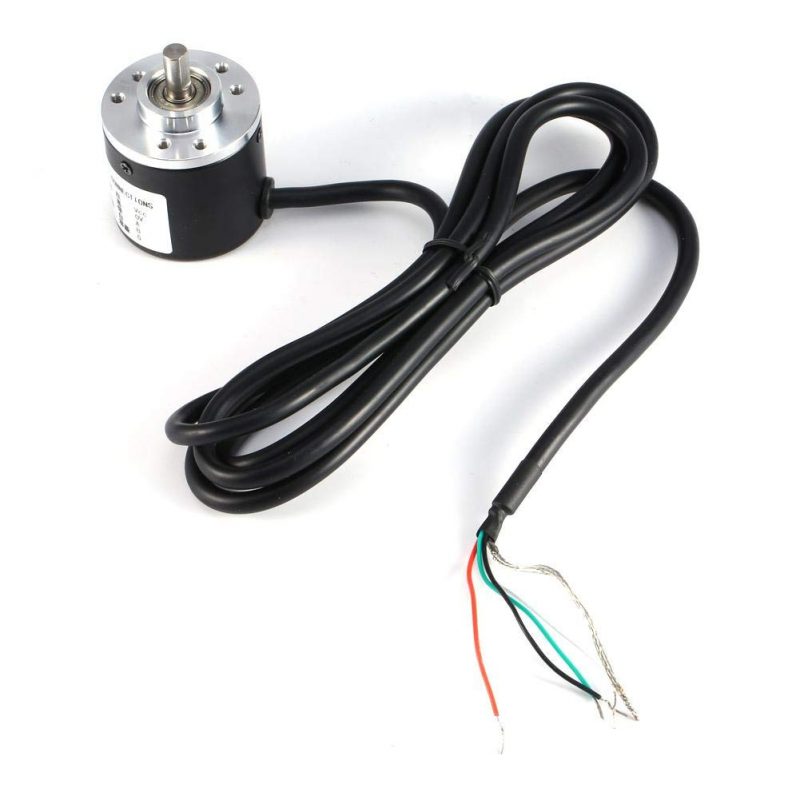

- Dĺžka kábla: 1,5 metra

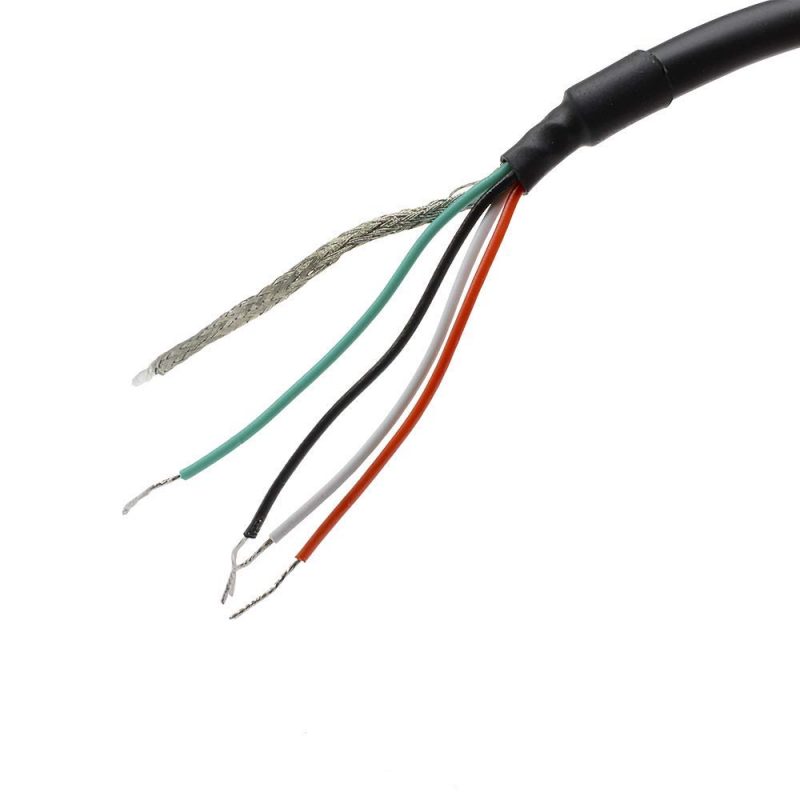

Spojenie:
- Zelená = A
- Biela = B
- Červená = napájanie VCC
- Čierna = V0

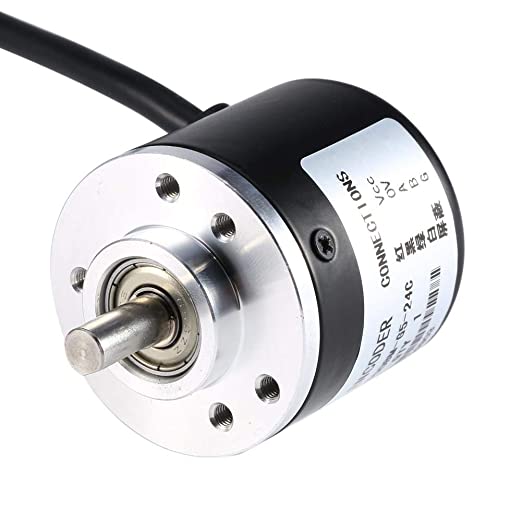

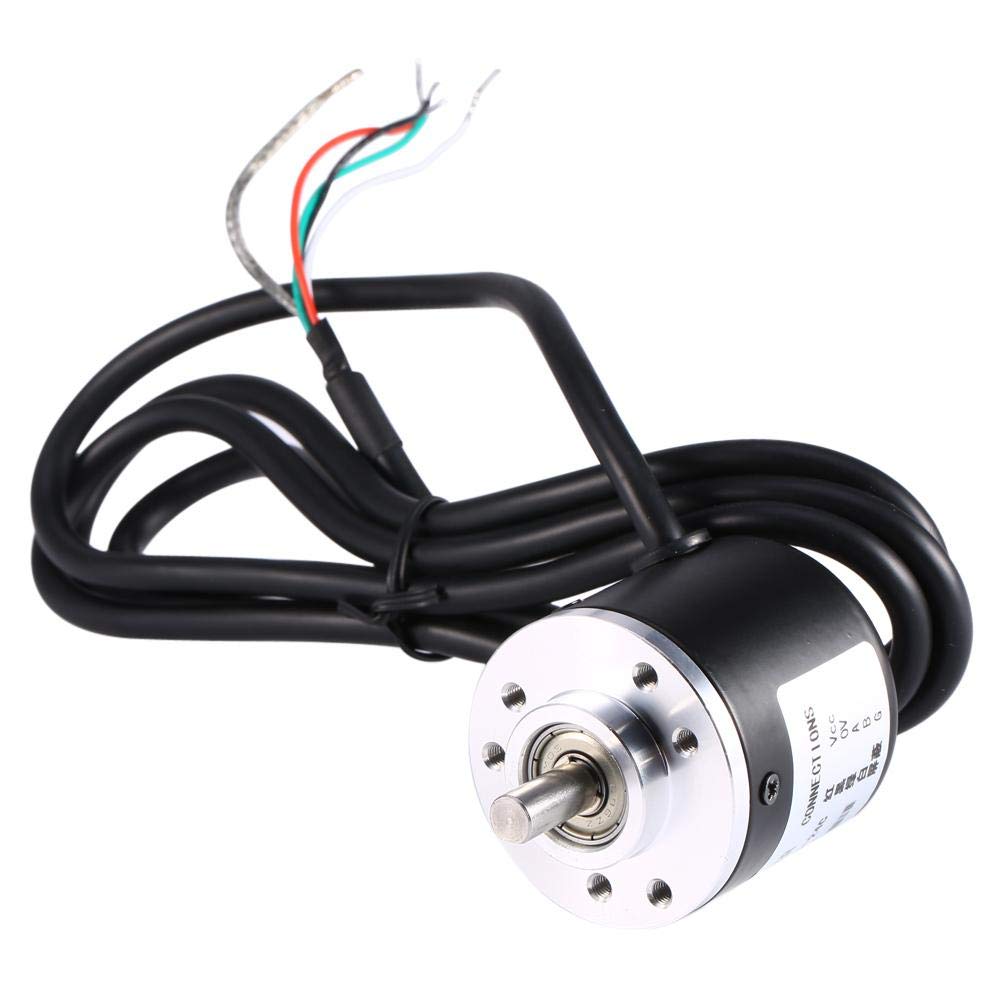

Balíček obsahuje jeden inkrementálny enkóder 360 P/R.
