Enkodéry sú zdrojom informácií o polohe, počte otáčok a uhle, rozlíšenie je definované počtom pulzov na otáčku.
Tie enkodér odovzdá do riadiaceho systému pre každú otáčku, počítaním týchto impulzov môže riadiaci systém zistiť aktuálnu pozíciu.
Špecifikácia:
- Počet pulzov za otáčku: 600
- Napájanie: DC 5 - 24V

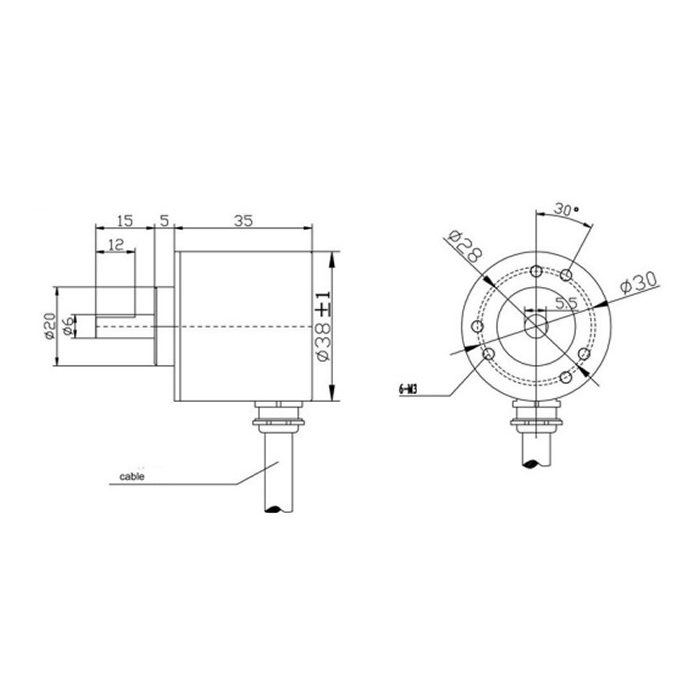

- Hriadeľ: 6 x 13 mm
- Veľkosť: 38 x 35,5 mm
- Výstup: AB dvojfázový
- Maximálna mechanická rýchlosť: 5000 R/min
- Frekvencia: 0 - 20KHz
- Dĺžka kábla: 1,5 metra

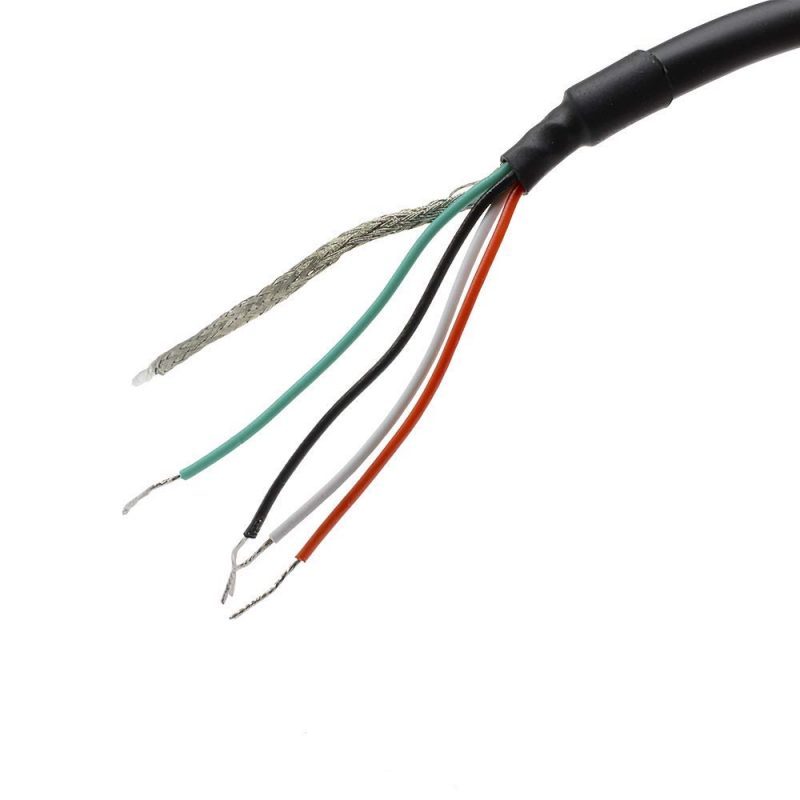

Spojenie:
- Zelená = A
- Biela = B
- Červená = napájanie VCC
- Čierna = V0

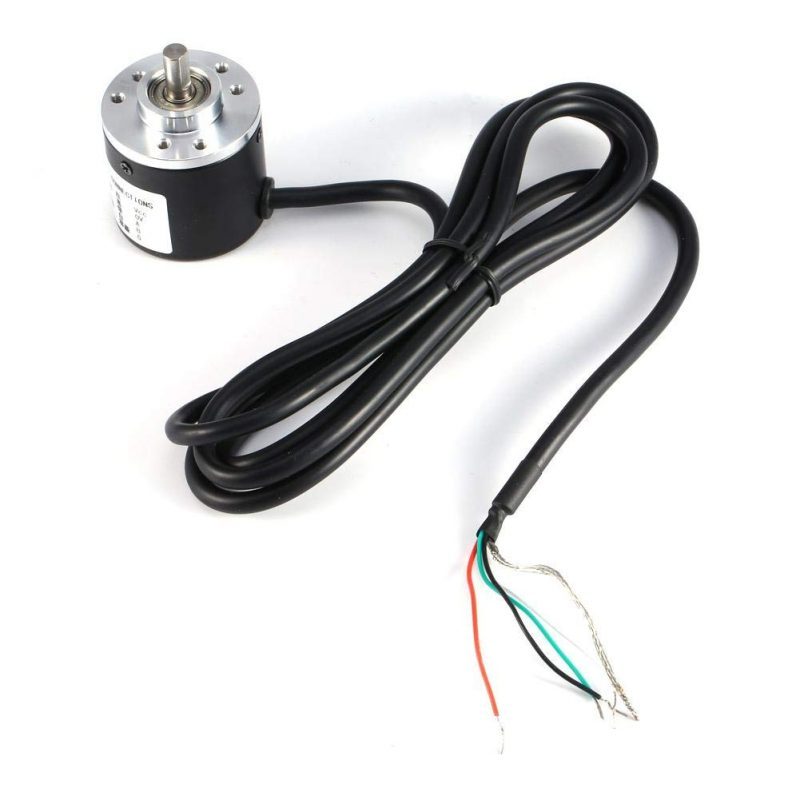

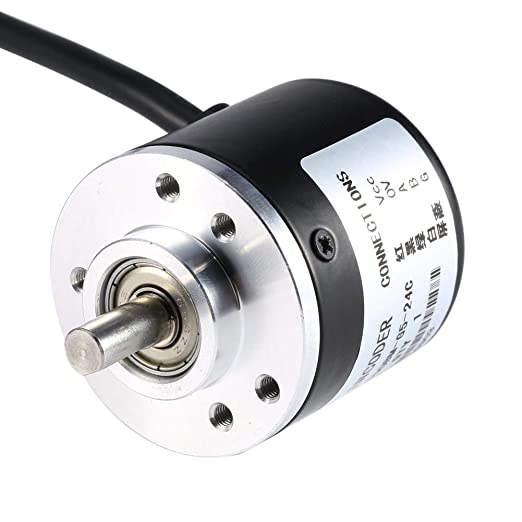

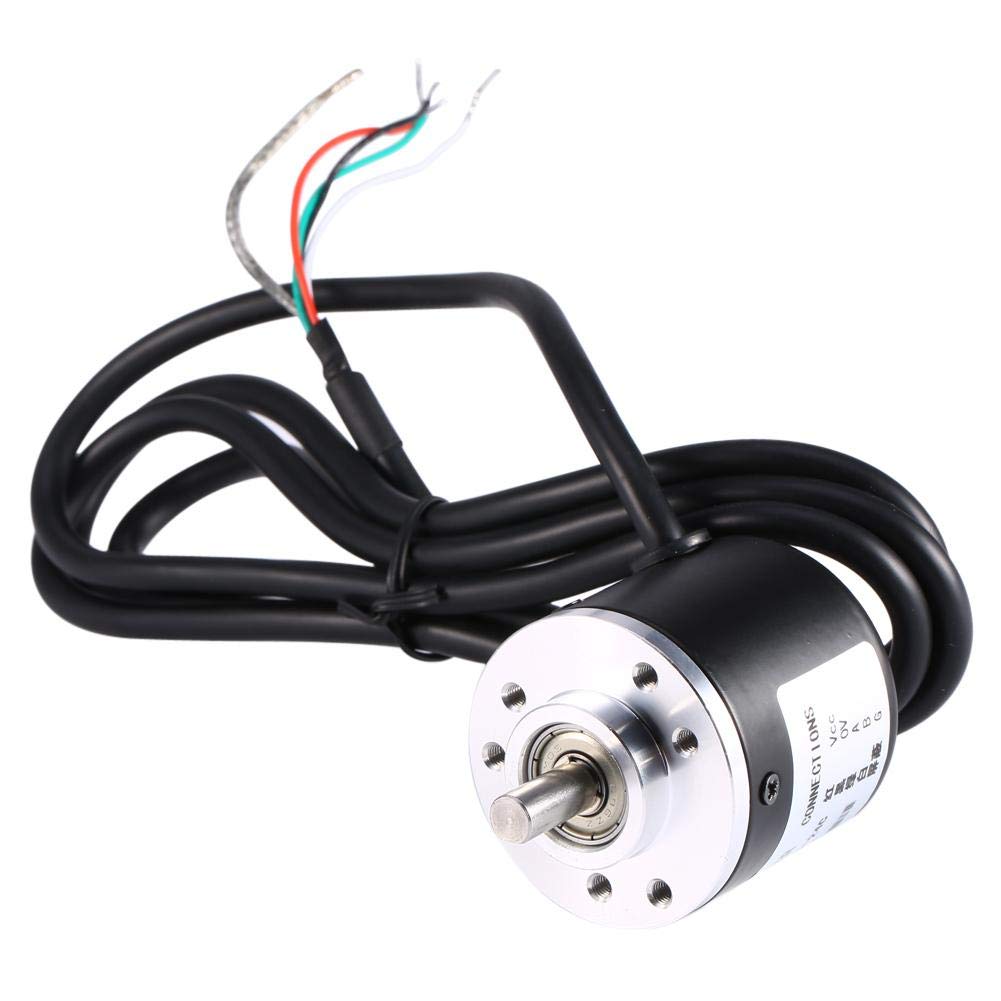

Balíček obsahuje jeden inkrementálny enkóder 600 P/R.
