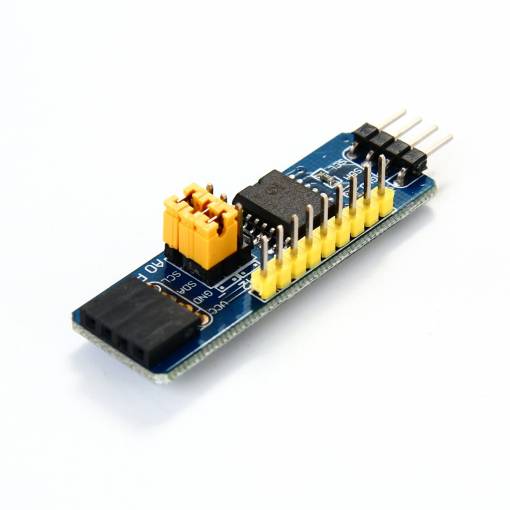

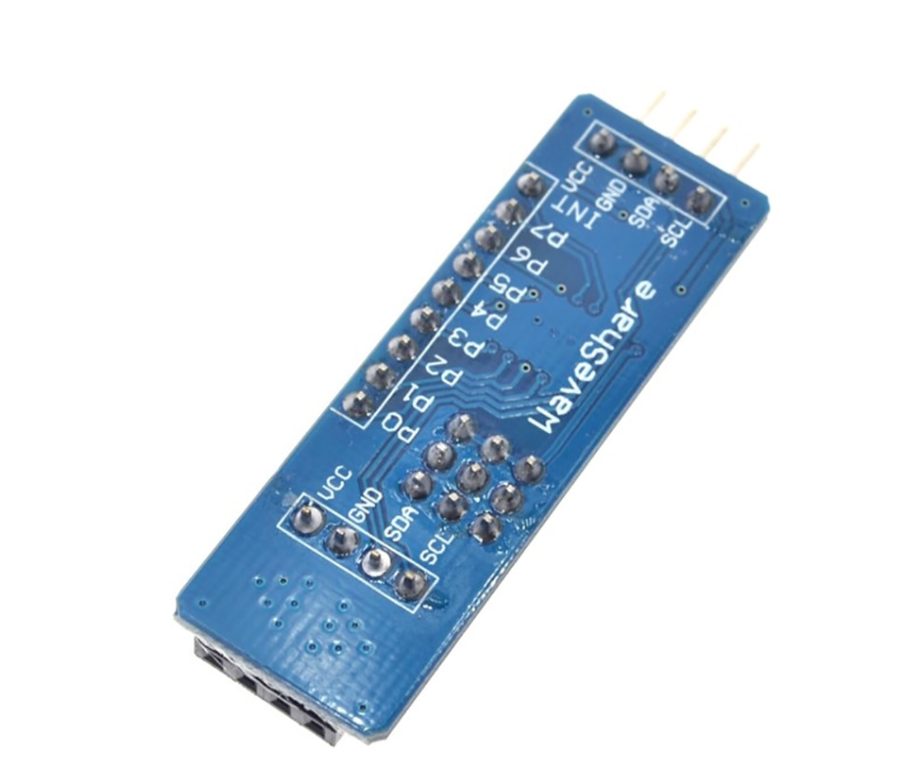

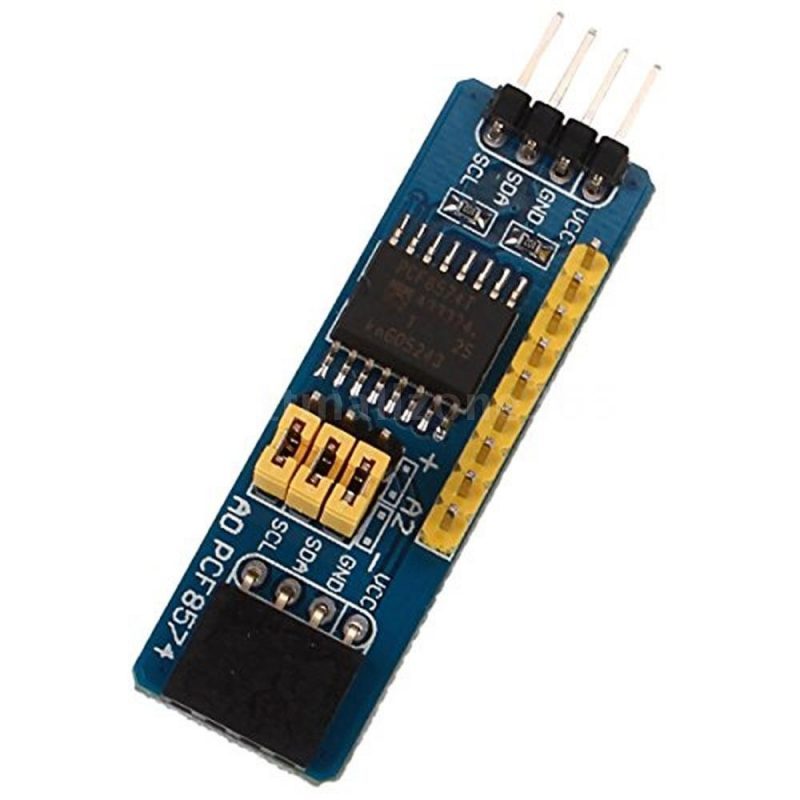

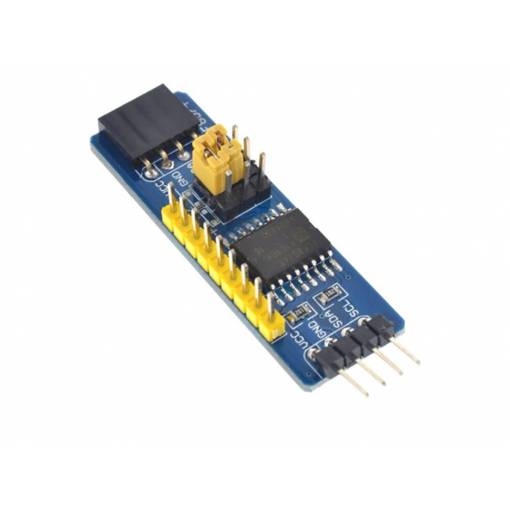

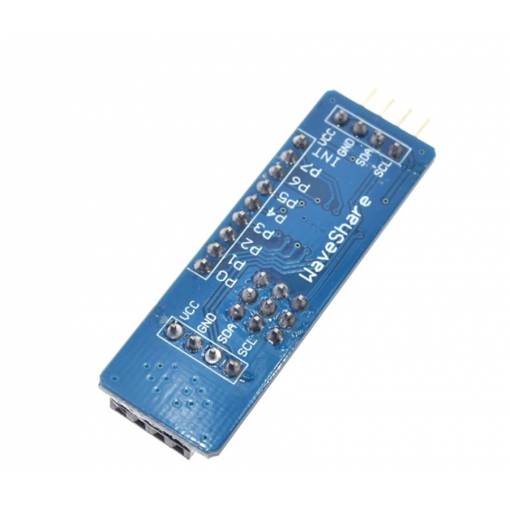

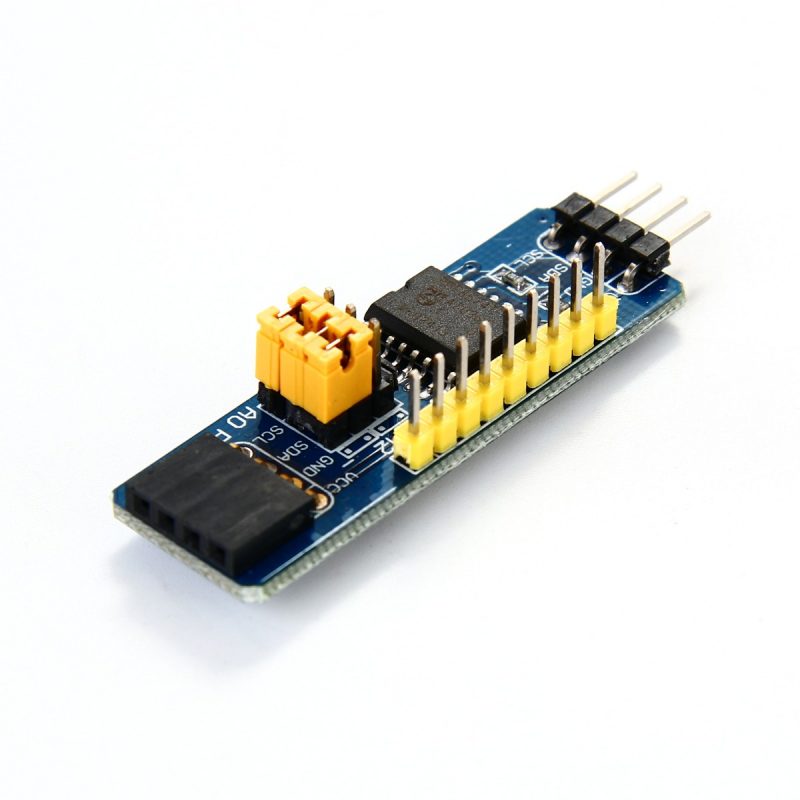

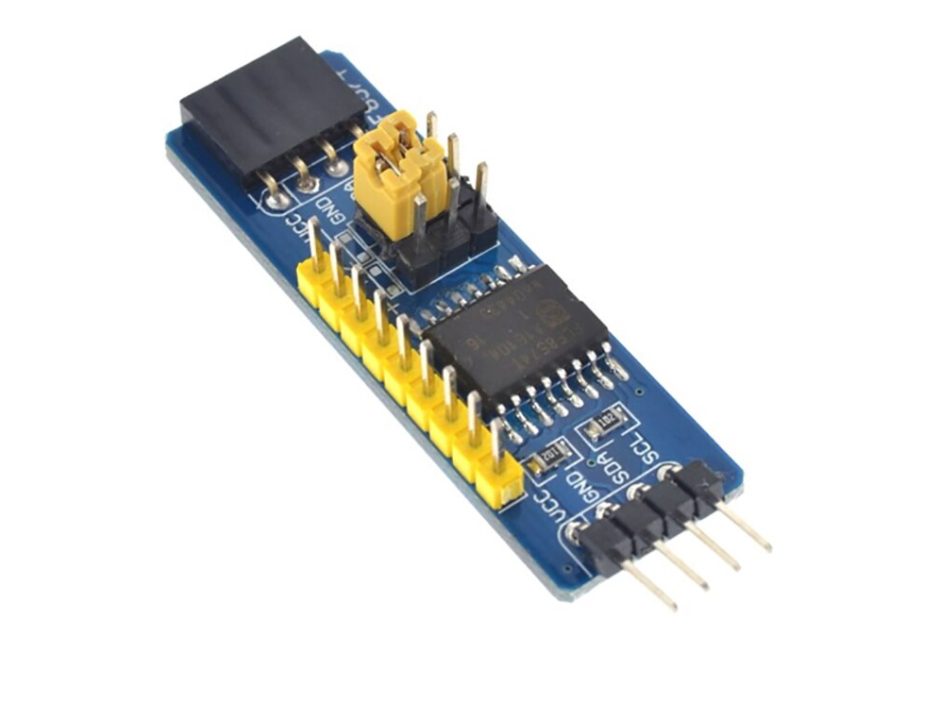

Expander umožňuje rozšíriť IO rozhranie mikrokontrolérov o 8 IO portov, komunikácia expanderu s mikrokontrolérom prebieha cez I2C zbernicu.
Zariadenie umožňuje meniť I2C adresu pomocou prepojok na PCB, je možné nastaviť až 8 rôznych I2C adries.
Ďalší I2C expander - zariadenie je možné pripojiť sériovo na I2C zbernici cez výstupný konektor.
Špecifikácia:
- Integrovaný obvod: PCF8574
- Napájacie napätie: 2,5 až 6 VDC
- Maximálny prúd: do 100 mA
- Počet IO portov: 8
- Napäťová logika: 3,3 aj 5 VDC
- Maximálny vstupný prúd IO: 20 mA
- Maximálny výstupný prúd IO: 25 mA
- Výstupný interrupt signál (open-drain)
- Nastaviteľná I2C adresa: 8 kombinácií
Balíček obsahuje jednu rozširujúcu dosku (expander).
