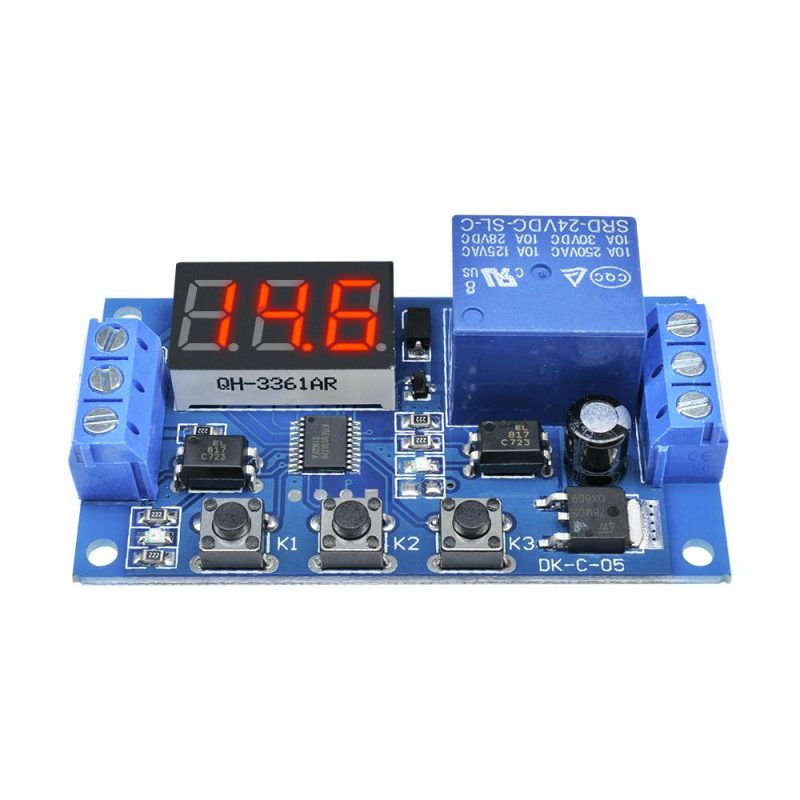

Zariadenie je určené na časové spínanie elektrického obvodu, má opticky oddelený vstup aj výstup a na konfiguráciu zariadenia slúžia tri tlačidlá a jednoduchý číslicový displej.
Parametre produktu:
- Napájacie napätie: 24V
- Pracovný prúd: do 50 mA
- Pokojový prúd: do 20 mA
- Spínané AC napätie: 49 VAC, 5 A
- Spínané DC napätie: 30 VDC, 5 A
- Mechanický životnosť relé: 100 000 zopnutí
- Pracovná teplota: -40 ~ 85°C
- Veľkosť: 64,2 x 34,8 x 18,5 mm
Popis módov:
- P1: Po vstupnom impulze je relé zopnuté po nastavenú dobu T1.
- P2: Po vstupnom impulze modul odpočíta nastavenú dobu T1, zopne relé, odpočíta nastavenú dobu T2 a relé vypne.
- P3: Nekonečná slučka, kde relé je vypnuté počas T1 a zopnuté počas T2
- P4: Ihneď po vstupnom impulze je zopnuté relé. Odpočet je spustený ale až vo chvíli, keď vstupný signál zmizne. Po uplynutí doby T1 je relé vypnuté.
Pre výber módu podržte niekoľko sekúnd tlačidlo K1 a potom opätovným stlačením zvoľte mód.
Nastavenie doby T1 v móde P1 a P4: Stlačením tlačidla K2 prepínate poriadok (stovky, desiatky, jednotky), stlačením tlačidla K3 meníte hodnotu. Po nastavení všetkých hodnôt ešte môžete zmeniť pozíciu desatinnej bodky. Pokiaľ desatinná bodka nesvieti, je nastavený interval 0–999 sekúnd. Ak svieti v pozícii 99.9, je nastavený interval 0–99,9 sekúnd. Ďalším posunutím desatinnej bodky nastavíte interval 0–999 minút.
Nastavenie doby T1 a T2 v móde P2 a P3: Modul obsahuje modrú indikačnú LED diódu. Ak svieti, je na displeji zobrazená doba T1, v opačnom prípade doba T2. Prepínanie pri nastavení doby T1 a T2 sa vykonáva krátkym stlačením tlačidla K1. Nastavenie hodnôt časov T1 a T2 vykonajte rovnakým spôsobom, ako je popísané v nastavení doby T1 v móde P1 a P4.

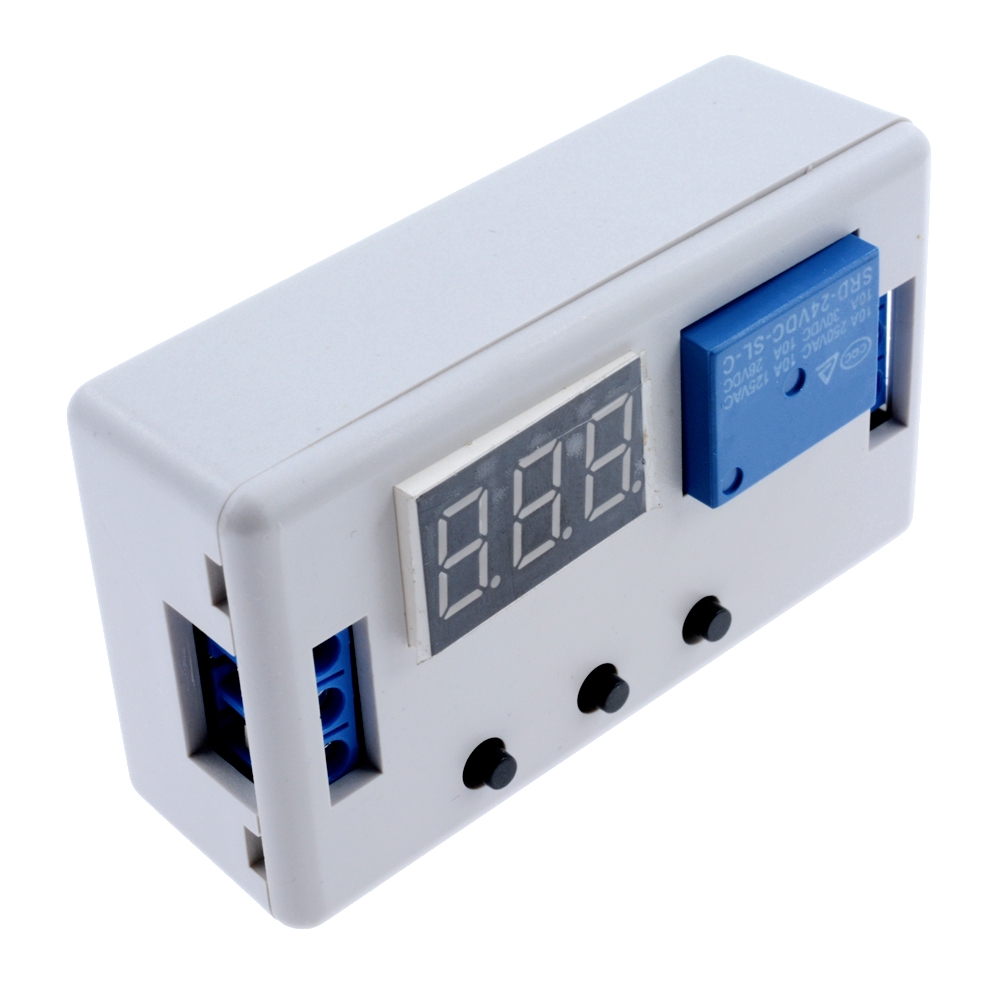

Balíček obsahuje jeden časovač - programovateľný časový spínač s relé a krabičkou 24V.
