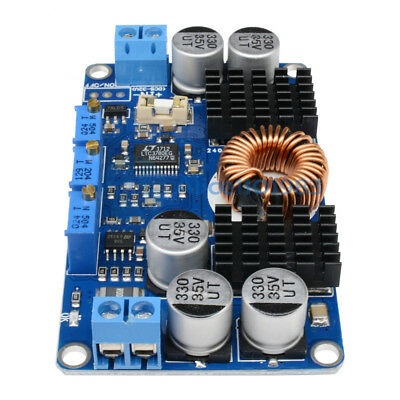

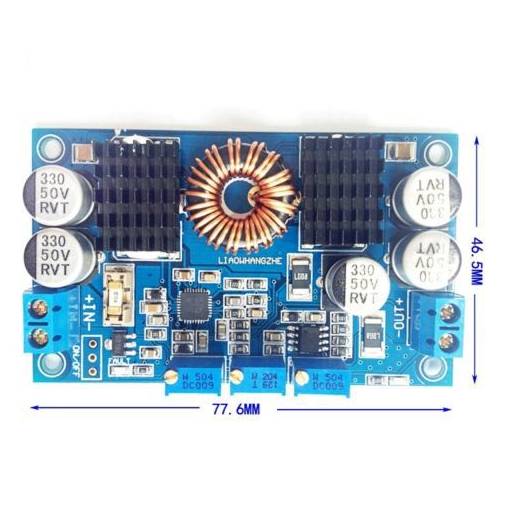

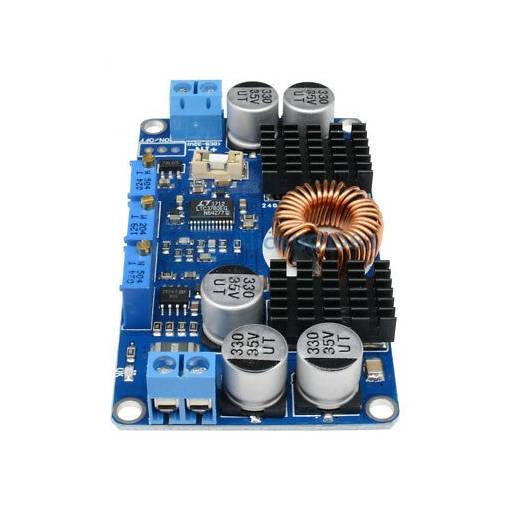

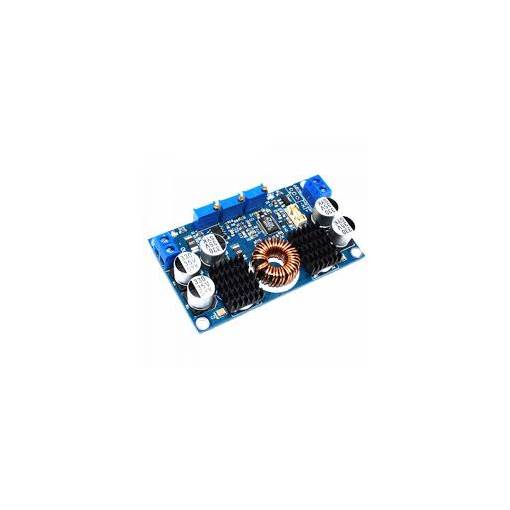

Regulátor napätia možno využiť pre reguláciu výstupného napätia, nabíjanie batérií alebo k regulácii výstupu solárnych panelov.
Špecifikácia:
- Vstupné napätie: DC 5 - 32V
- Výstupné napätie: DC 1 - 30V
- Výstupný prúd: 5A
- Použitý čip: LTC3780
Tip pre nastavenie výstupného napätia: trimry bývajú občas z výroby nastavené úplne mimo oblast, kde je regulované výstupné napätie.
Ak nefunguje regulácia výstupného napätia, skúste otočiť trimrem 25x na jednu stranu, prípadne potom 50x na druhú.
Balíček obsahuje jeden regulátor napätia.
FAQ
Modul mi nejde nastaviť, stále mi svieti kontrolka FAULT:
Ak svieti kontrolka FAULT, je pravdepodobné, že sú hodnoty nastavené tak, že je zdrojová energia neschopná splniť. Buď tam nie je také napätie alebo chýba výkon, a aj pri menšom prúdovom odbere dôjde k poklesu napätia. Skontrolujte teda, že máte dostatočný vstupný výkon a napätie. Ak nemáte napr. laboratórny zdroj, postačí 12V akumulátor/akumulátor. Zvoľte lepší prierez vodičov, nepoužívajte len tenké drôtiky, ktoré nedokážu prúdové zaťaženie zvládnuť.
- Odpojte napájanie
- Záťaž/spotrebič na strane výstupu meniča odpojte. A pripojte multimetr s meraním DC napätia.
- Trimery týchto meničov často pracujú len v určitej časti, nie v celom rozsahu. Nastavte všetky trimery na koniec proti smeru h. ručičky a po smere je následne otočte tak trikrát.
- Pripojte zdroj napájania
- Ak vám svieti stále kontrolka FAULT, otáčajte trimerom podpätkových ochrany (pravý) proti smeru h. ručičky. Měla by zhasnúť.
- Ľavým potenciometrom otáčajte plynule po smere h. ručičky, kým sa vám nezačne zvyšovať napätie na multimetri. Otáčajte, kým nenastavíte potrebné výstupné napätie napr. 24V.
- Pripojte požadovanú záťaž/spotrebič k výstupu. A buď merajte prúd alebo, ak nechcete obmedzovať prúd, sledujte kontrolku na výstupe OK, ktorá ak bliká, tak k obmedzeniu prúdu dochádza.
- Prostredníctvom trimeru otáčajte po smere h. ručičky pre zvýšenie požadovaného obmedzenia prúdu. Keď prestane menič prúd obmedzovať, kontrolka OK bude svietiť.
- (voliteľné) So stúpajúcim prúdom mierne klesá napätie na výstupe. S pripojenou záťažou/spotrebičom zmeňte ešte raz napätie na výstupe a ľavým trimerom prípadnú hodnotu doopravte. (ak ide o batériu s presne daným nabíjacím napätím, tak tento krok nie je vhodný. Prúd odoberaný batériou klesá s tým, ako sa batéria nabíja a postupne sa menič dostane späť na prvú nastavenú hodnotu sám. Keby sa teď hodnota napätia upravila, po odpadnutí odoberaného prúdu by bolo napätie väčšie než batéria vyžaduje.)
- (voliteľné) Obmedzenie vstupného príkonu (prúdu) vykonáme nakoniec s meraním vstupného prúdu a pre jeho obmedzenie, otáčaním prostredného trimeru po smere h. ručičky.
Ak sa počas postupu zobrazí kontrolka FAULT, znamená to, že vstupný odoberaný prúd prekročil mez, zvyšte hranicu pre vstupný prúd otáčaním pravého trimeru proti smeru h. ručičky.
