Tento modul je vhodný na spínanie pomocou nastavenia časového odpočtu.
Špecifikácia svorkovíc:
- DC+: napájacie napätie relé = +12 V
- DC-: napájacie napätie relé = GND
- CH1: detekcia vstupu = signál zopnutia
- NC: spínací kontakt relé = aktívny pri privedení napätia na cievku relé => zopnuté relé
- COM: prívod spínaného napájania = tu pripojíme napätie, ktoré chceme spínať
- NO: rozpínací kontakt relé = aktívny pri odpojení napätia na cievku relé => rozopnuté relé
Informácie:
- Relé: 49 VAC 5 A, 30 VDC 5 A
- Možnosť výberu z 8 nastavených funkcií pomocou tlačidiel na doske (možnosť uložiť)
- Minimálny nastavený čas je 1 sekunda
- Rozmery: 66 x 40 x 1,5 mm
Nastavenie:
- Odpojenie po nastavenom čase: po privedení napájania; čas oneskorenia T1 dosiahne a relé rozopne (T1 nastaviteľné od 0 do 270 hodín)
- Odpojenie po nastavenom čase: keď sa relé rozopne, dosiahne čas oneskorenia T1 a relé zopne (T1 je nastaviteľná od 0 do 270 hodín)
- Režim cyklu 1: po zapnutí relé nesopne. Keď T1 dobehne, relé sa rozopne. Keď T2 dosiahne, zopne relé. A cyklus pokračuje (T1 a T2 je možné nastaviť od 0 sekundy do 270 hodín)
- Režim cyklu 2: po zapnutí relé zopne. Keď T1 dobehne, relé sa zopne; keď T2 dobehne, relé rozopne a cyklus sa zopne
- Režim samosvetelného relé: napájame CH1 vysokoúrovňový impulzný signál, relé sa zavrie. Keď znovu napájame vysokoúrovňový impulzný signál, relé zopne)
- Režim spúšťacieho relé: privádzame signál CH1 na vysokú úroveň, relé sa zavrie. Po ukončení vysokej úrovne relé zopne.
- Režim obmedzeného cyklu 1: na základe funkcie 3 zvyšujeme cykly. V tomto režime sú T1 a T2 nastaviteľné od 0 sekundy do 9999 sekundy, cyklus je voliteľný od 1 do 9999krát.
- Režim obmedzeného cyklu 2: na základe funkcie 4 zvyšujeme cykly. V tomto režime sú T1 a T2 nastaviteľné od 0 sekundy do 9999 sekundy, cyklus je voliteľný od 1 do 9999krát.

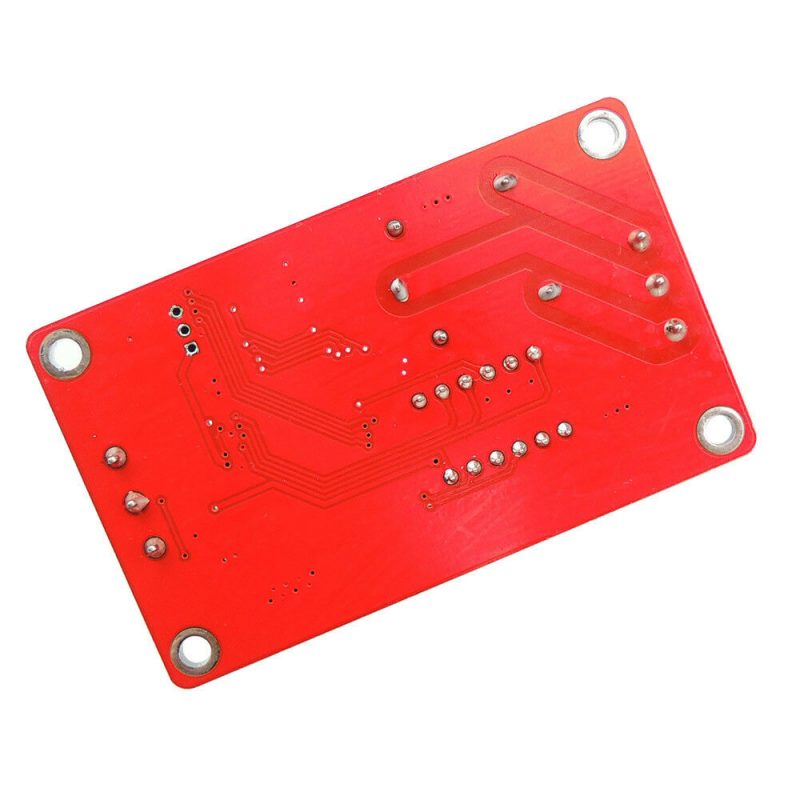

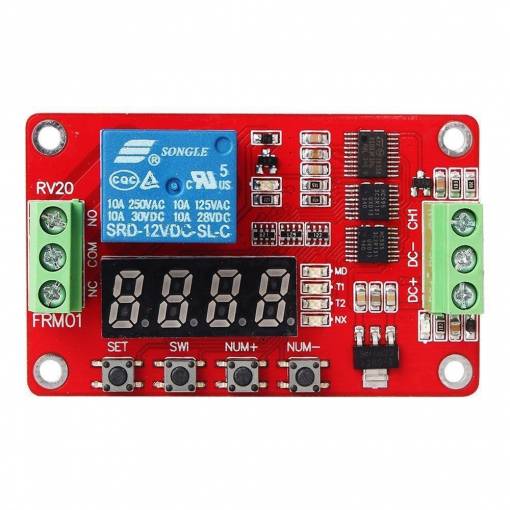

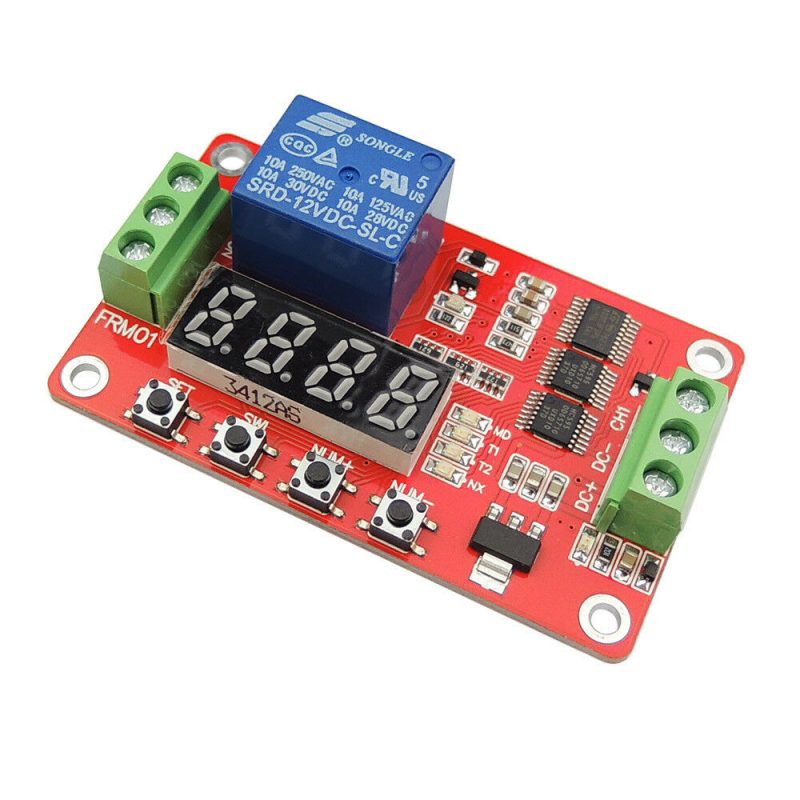

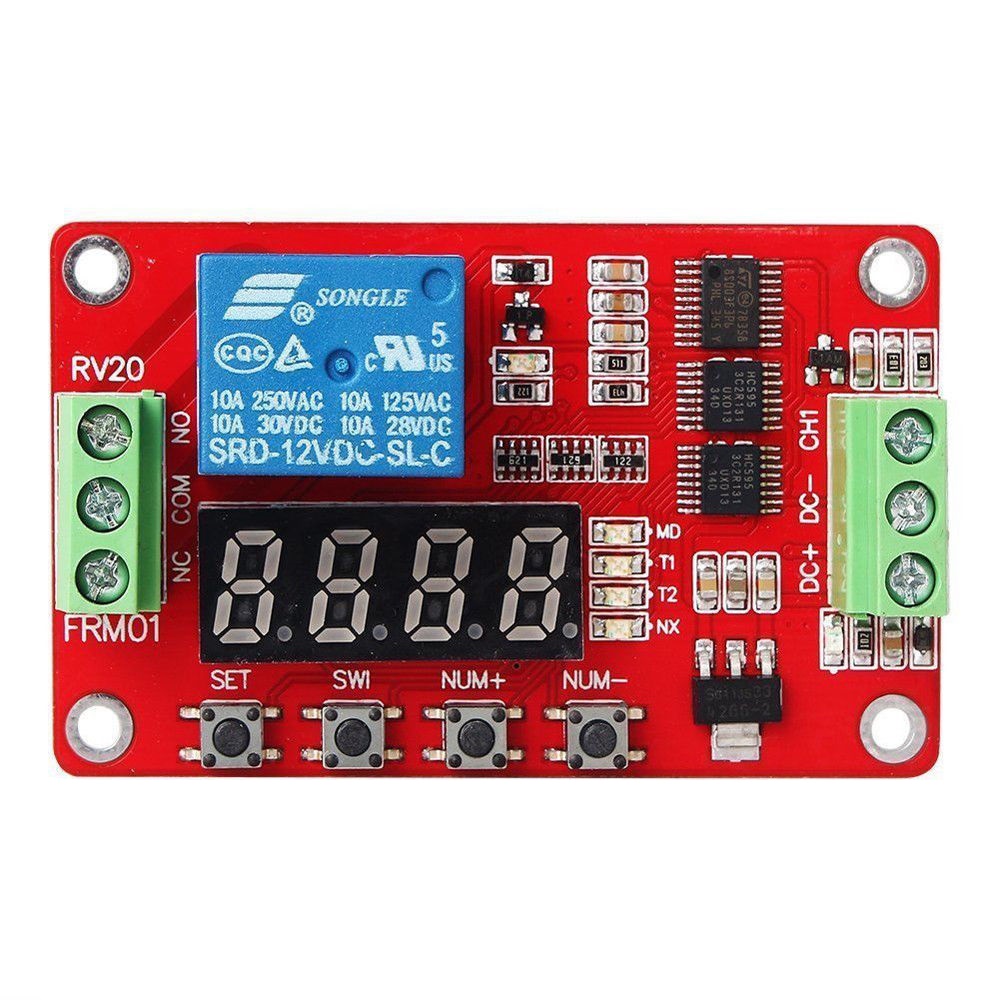

Balíček obsahuje jeden modul časového oneskorenia s relé a LED displejom DC 12V.
