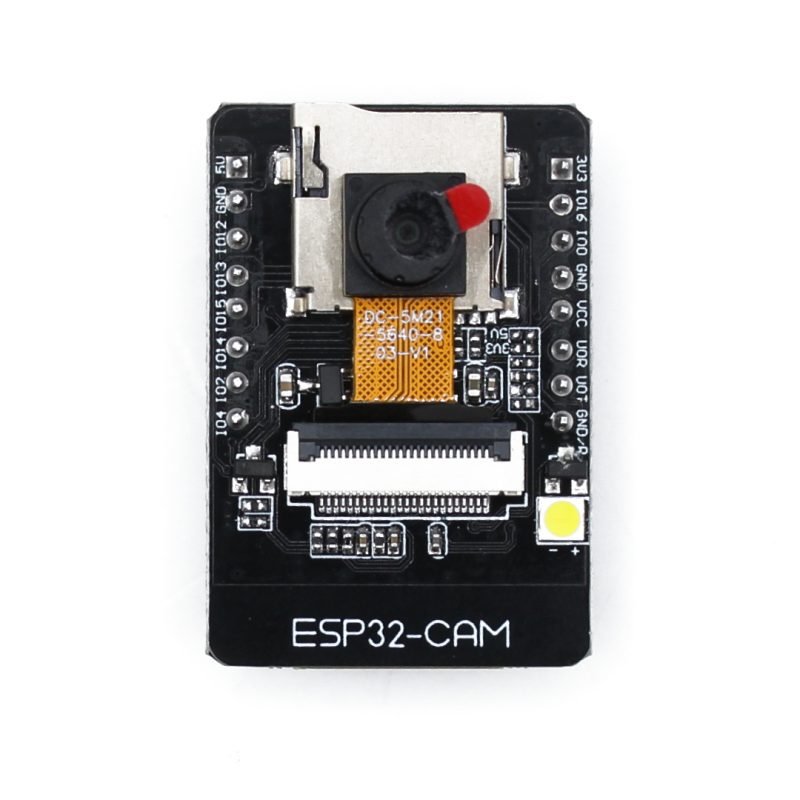

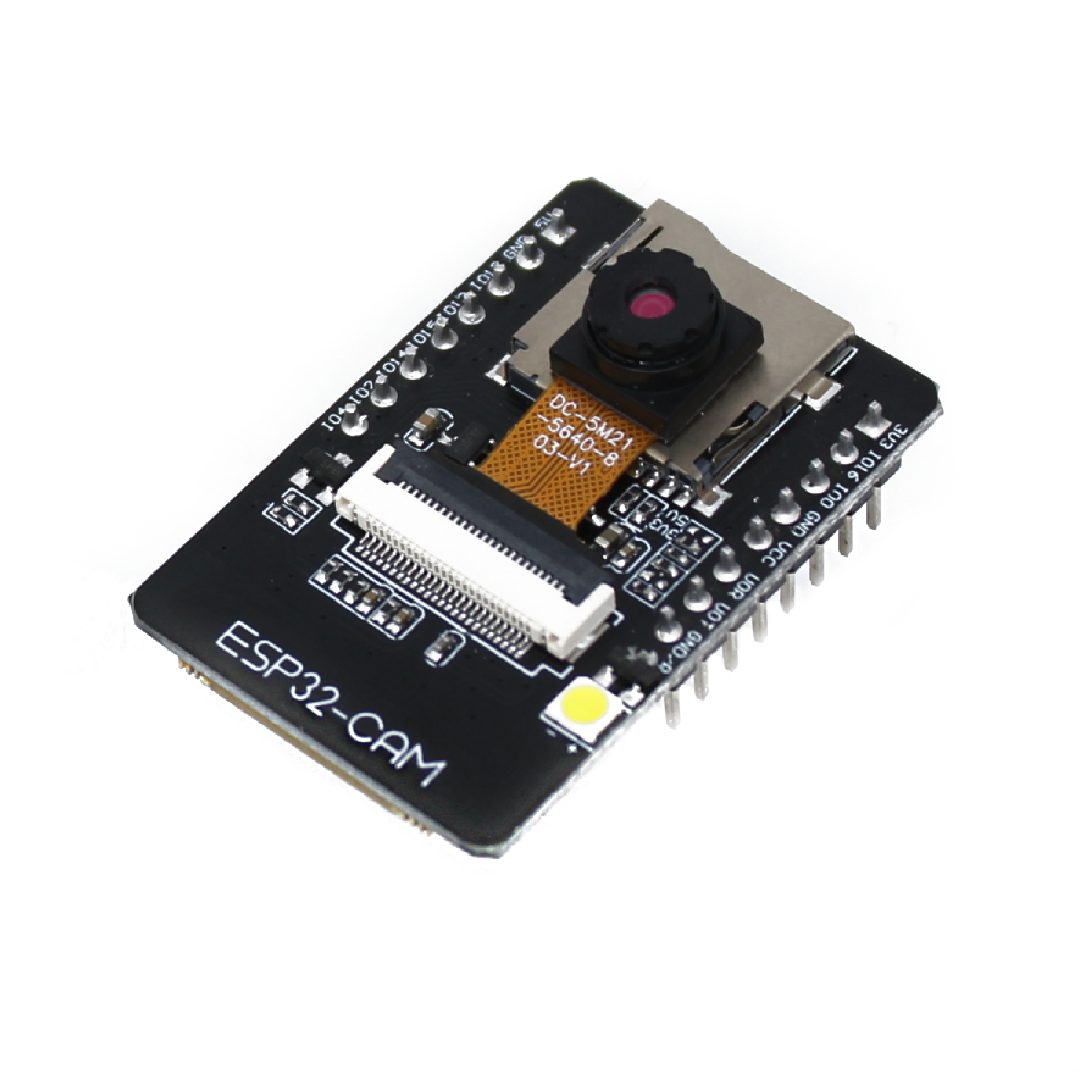

Vývojová doska ESP32S s kamerovým modulom OV5640 a PSRAM. Jednoduchý spôsob ako pořídit snímek či stream s mikrokontrolérom. Až už za použití vlastného ESP serveru, alebo s integráciou ESPHome.
Špecifikácia:
- Napájacie napätie: 5VDC
- Prevodník USB/TLL na doske: Nie
- Odebíraný prúd: 80 až 300mA spôsobu podľa prevádzky

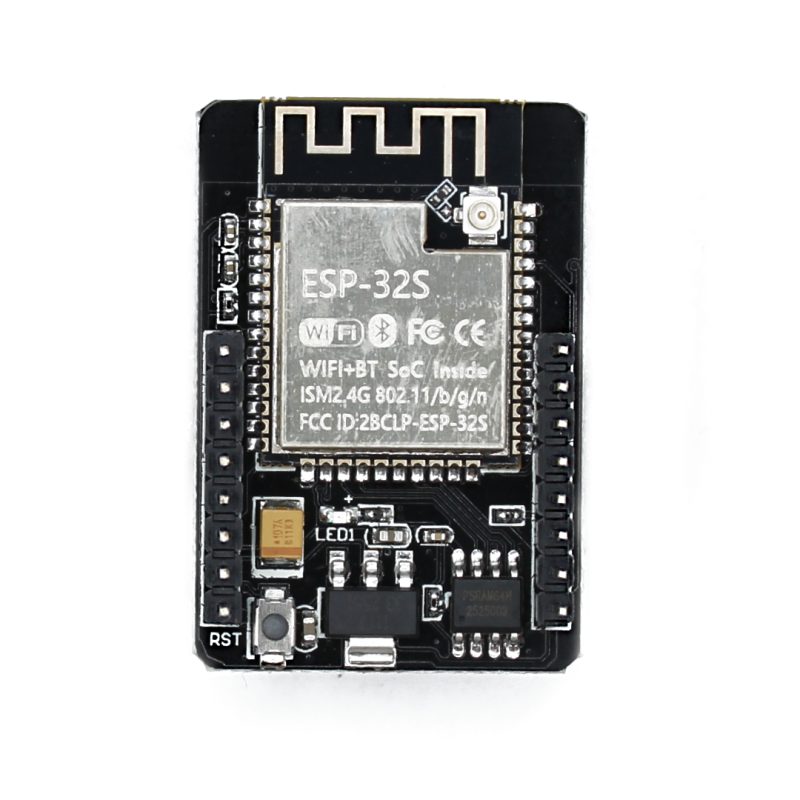

- ESP32S:
- Frekvencia: až 240MHz
- Integrovaná 520kB SRAM
- Podpora rozhraní: UART/SPI/I2C/PWM/ADC/DAC
- Podpora kamerového modulu: OV5640
- Konektivita: Wifi 802.11 b/g/n 2.4 GHz, Bluetooth BT 4.2 + BLE
- Integrovaná wifi anténa + konektor pre externú 2,4GHz anténu
- Režim spánku
- GPIO: 10 dátových pinov vyvedených na lištu (TX/RX vrátane)
- Integrované: Lwip a Free RTOS
- Podpora: STA/AP/STA+AP
- Napätie logiky: 3V3
- externé PSRAM:
- model: PSRAM64H
- 64 Mbit = 8Mb pamäte
- pre externý JPEG buffer kamery a streamovanie

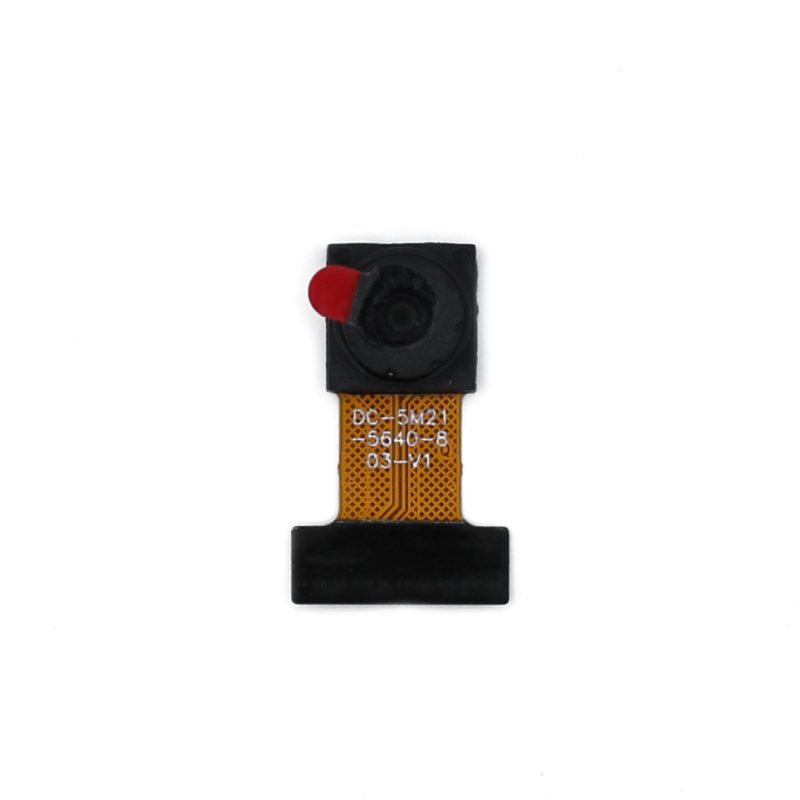

- OV5640:
- Rozlíšenie: 5 MP
- Maximálne rozlíšenie: 2592 x 1944 (vhodné len pre snímky)
- Typ senzora: CMOS
- Výstupný formát: JPEG, RAW
- Autofocus: Áno
- Objektív: pevný
- Slot pre SD kartu: áno, microSD
- Flashlight: osadená výkonná biela led pre prisvietenie snímok
- Lineárny regulátor pre stabilné napájanie kamery
- Rozmery: 40x28x18mm
- Hmotnosť: 8g

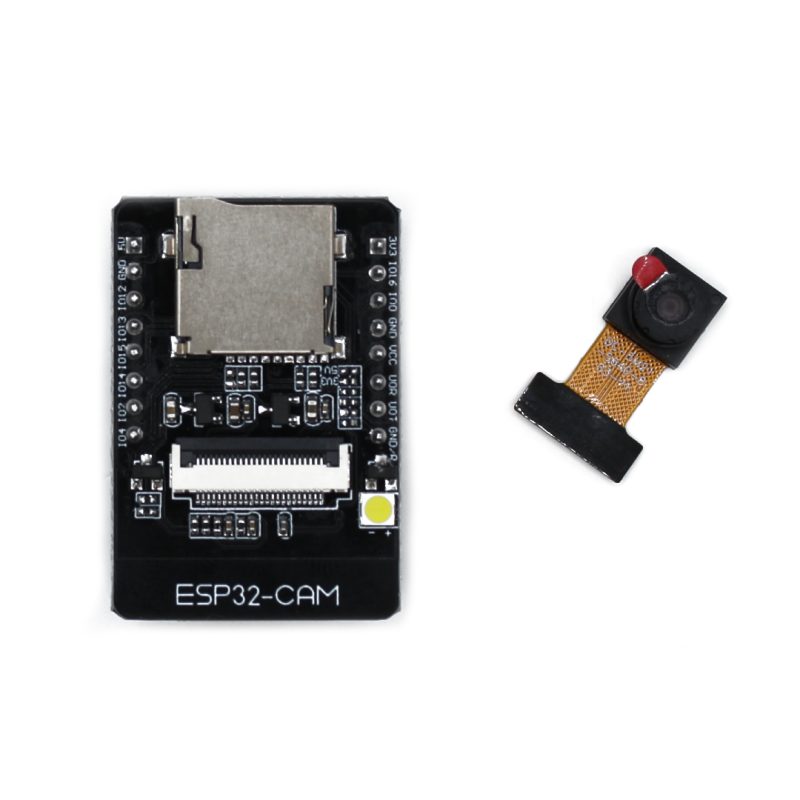

Balíček obsahuje:
- 1x Vývojová doska ESP32-CAM, WiFi + Bluetooth
- 1x Kamerový modul OV5640
FAQ
Doska nemá konektor USB. Ako nahrať kód z Arduino IDE do tejto dosky?:
Táto vývojová doska ESP s kamerovým modulom, nemá USB/TLL prevodník pre priamu komunikáciu s PC. Je potrebné si zaobstarať a správne zapojiť USB/UART prevodník ako napríklad tento:
https://dratek.cz/arduino-platforma/1158-eses-cp2102-usb-ttl-prevodnik.html
Správne pripojenie prevodníka je na piny UART komunikácie (RX, TX), 5V napájanie, GND a pre nahrávanie kódu taktiež prepojka medzi pinom GPIO0 a GND.
Po pripojení prevodníka a zasunutí do USB, zapojte prepojku a stlačte tlačidlo RST, potom je možné nahrať kód. Ak sa nedarí, stlačte RST až vo chvíli, keď sa v logu na Arduino IDE napíše "Connecting...". Po úspešnom nahraní kódu prepojku medzi GPIO0 a GND odstráňte a stlačte RST. Modul ESP nabieha s vaším novým nahraným kódom.
